Descrição

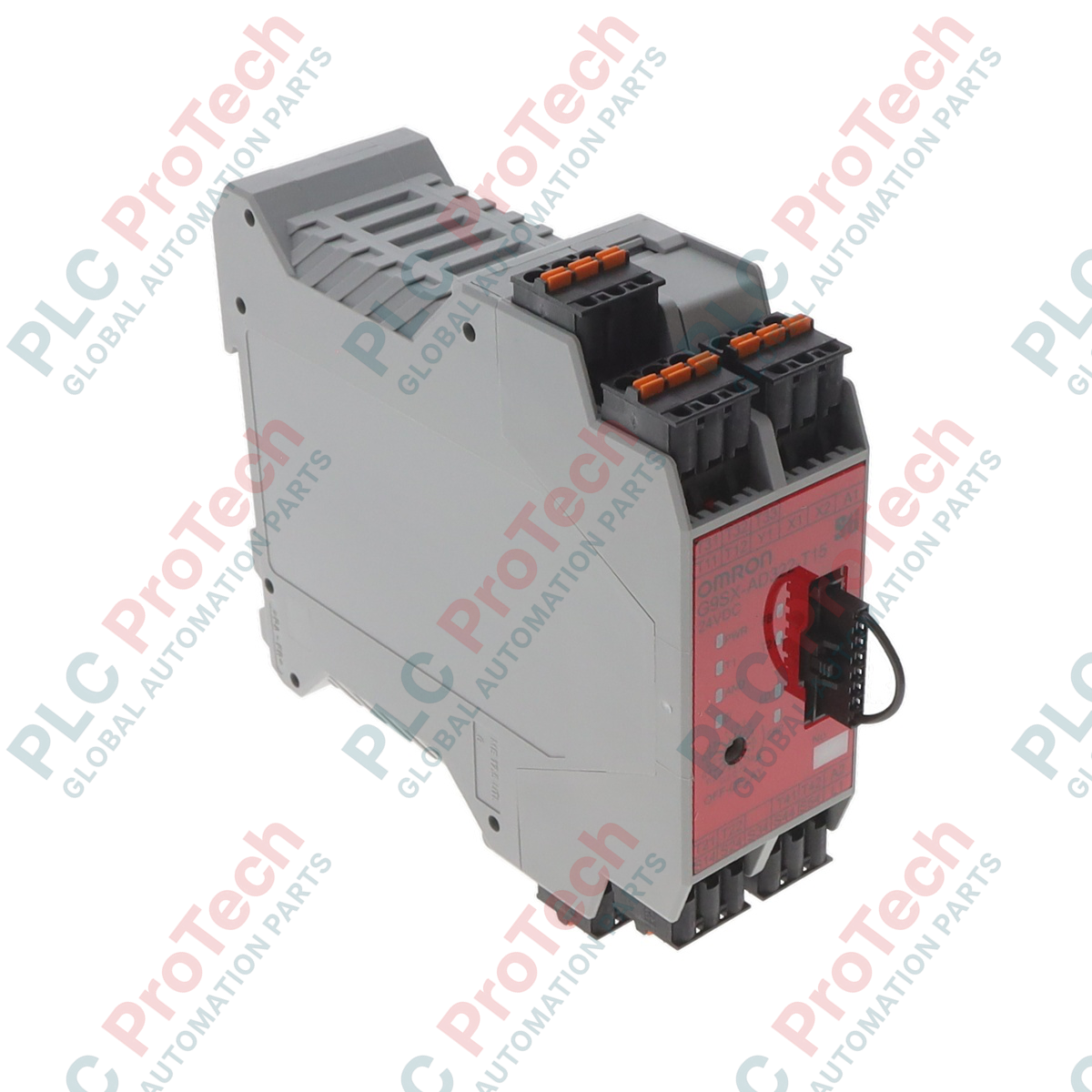

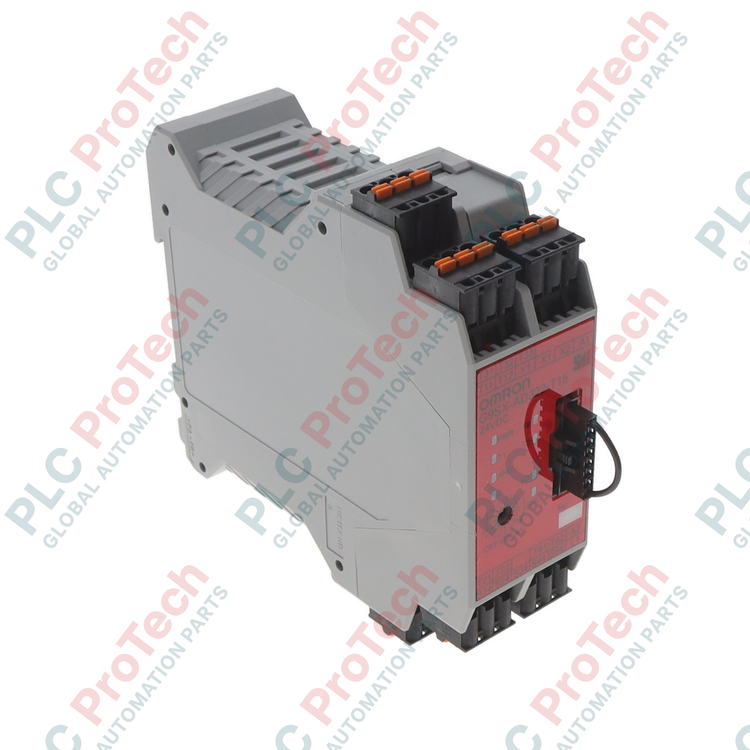

Facilitando a expansão segura do sistema e o controle preciso do tempo em layouts complexos de máquinas, a Unidade de segurança flexível Omron G9SX-AD322-T150-RC oferece integração avançada da lógica de segurança sem programação complexa. Este controlador de segurança avançado possui saídas de segurança de estado sólido configuradas tanto para desligamento instantâneo quanto para perfis de desaceleração controlada. Construído com uma interface de terminais com mola, o hardware garante conexões elétricas estanques a gases e resistentes à vibração, ideais para ambientes de fabricação de alto estresse.
Recursos
- Tempos configuráveis de atraso na desativação de até 150 segundos por meio de seletores rotativos sincronizados no painel frontal.
- Três saídas de segurança instantâneas de estado sólido e duas saídas de segurança com atraso na desativação para desligamentos graduais do sistema.
- Blocos de terminais com mola (grampo de tensão) para instalação rápida e confiabilidade da conexão a longo prazo.
- Duas saídas auxiliares que fornecem diagnóstico claro e comunicação do status da máquina diretamente aos CLPs de controle.
- Capacidade de conexão lógica AND para encadear várias unidades de segurança preservando os níveis de integridade de segurança.
Aplicações
- Integração da segurança de células de trabalho robóticas que exige o bloqueio retardado do acesso à proteção até a desaceleração completa do braço.
- Circuitos de parada de emergência que exigem a desaceleração controlada do motor antes da aplicação do freio mecânico.
- Sincronização de linhas de embalagem complexas que exigem recursos de desligamento de segurança por zonas.
- Integração de cortina de luz de segurança com portões de processo automatizados.
Especificações Técnicas
| Fabricante |
Omron |
| Referência do Modelo |
G9SX-AD322-T150-RC |
| Classificação da Unidade |
Unidade de Segurança Avançada |
| Tensão de Alimentação Nominal |
24 VCC |
| Faixa de Tensão de Operação |
20,4 a 26,4 VCC (-15% a +10% do valor nominal) |
| Consumo de Energia |
Máximo de 4,0 W |
| Saídas de Segurança Instantâneas |
3 semicondutores (MOSFET de canal P) |
| Saídas de Segurança com Atraso na Desativação |
2 semicondutores (MOSFET de canal P) |
| Saídas Auxiliares |
2 transistores PNP (máximo de 100 mA) |
| Configuração Máxima do Atraso na Desativação |
150 segundos |
| Corrente de Carga (1 a 2 saídas ativas) |
Máximo de 1,0 A CC por saída |
| Corrente de Carga (3 ou mais saídas ativas) |
Máximo de 0,8 A CC por saída |
| Impedância da Entrada de Segurança |
Aproximadamente 2,8 kOhms |
| Tipo de Conexão |
Terminais com mola (modelo RC) |
| Resistência à Vibração |
10 a 55 a 10 Hz, amplitude simples de 0,375 mm |
| Peso Líquido da Unidade |
0,2 kg |
| Peso de Transporte |
1,5 kg |
Conexões e Interfaces
| Designação do Bloco de Terminais |
Atribuição do Circuito Funcional |
| A1, A2 |
Conexões da fonte de alimentação (referência de 24 VCC e 0 VCC) |
| T11, T12 / T21, T22 |
Entradas de sensores/interruptores de segurança de canal duplo |
| T31, T32 |
Entradas do circuito de realimentação e rearme manual |
| S14, S24, S34 |
Saídas instantâneas de semicondutor de segurança |
| S44, S54 |
Saídas de semicondutor de segurança com atraso na desativação |
| Y1, Y2 |
Saídas auxiliares de estado sólido para comunicação de diagnóstico |
Informações de Engenharia Empírica
Modelos alternativos e compatibilidade
O G9SX-AD322-T150-RC possui terminais de mola, que constituem a alternativa estrutural e elétrica direta ao modelo G9SX-AD322-T150-RT (que utiliza terminais de parafuso tradicionais). Como ambas as variantes compartilham o mesmo mecanismo lógico interno e a mesma base de montagem, são completamente intercambiáveis do ponto de vista da engenharia do sistema. No entanto, os conectores dos terminais não podem ser conectados diretamente entre si devido às diferenças físicas do invólucro; a fiação deve ser terminada novamente com terminais tubulares para obter o desempenho ideal na unidade RC.
Armadilhas da aplicação e observações de engenharia
Ao configurar o temporizador de desligamento retardado no G9SX-AD322-T150-RC, os técnicos devem ajustar ambas as chaves rotativas do painel frontal exatamente para o mesmo coeficiente de atraso. Se os dois seletores não coincidirem precisamente, a unidade detectará um parâmetro de configuração assimétrico e entrará em um estado de falha com bloqueio, desabilitando todas as saídas de segurança. Para redefinir essa condição de falha, ajuste ambos os seletores para configurações idênticas e desligue e religue a alimentação principal de 24 VCC.
Dicas de comissionamento e fiação
Para obter máxima confiabilidade nas terminações, utilize terminais tubulares isolados com comprimento de crimpagem de 10 mm. Evite usar fios de cobre trançados desencapados nos terminais de mola, pois filamentos soltos podem causar falhas de resistência local ou curtos-circuitos físicos. Utilize uma chave de fenda plana de 2,5 mm dentro do slot de acionamento para abrir o grampo interno de tensão durante os procedimentos de terminação ou diagnóstico.
Diretrizes de instalação
\AVISO CRÍTICO:\ Antes de tentar instalar, configurar ou ajustar fisicamente a fiação da unidade de segurança, isole e bloqueie todas as fontes de alimentação elétrica a montante. Verifique a ausência de tensão residual em todas as linhas de alimentação e saída antes de prosseguir, para evitar riscos elétricos graves.
-
1
\Montagem em trilho DIN:\ Encaixe firmemente a unidade de segurança em um trilho DIN padrão de 35 mm dentro de um invólucro elétrico de proteção adequado ao ambiente de aplicação (recomenda-se classificação mínima IP54).
-
2
\Conexão do bloco de terminais:\ Insira os fios com terminais tubulares designados nos terminais de mola pressionando o slot de acionamento adjacente com uma ferramenta plana de 2,5 mm.
-
3
\Calibração do atraso de tempo:\ Configure as chaves rotativas integradas de acordo com o perfil de atraso de desaceleração desejado da máquina, garantindo que ambos os seletores do painel frontal estejam ajustados para o mesmo valor numérico.
-
4
\Teste funcional do sistema:\ Energize o módulo, verifique as indicações de diagnóstico do LED verde e execute um teste controlado de verificação do sistema para confirmar os perfis de resposta de segurança com lógica ativa em nível baixo.
