Descrição

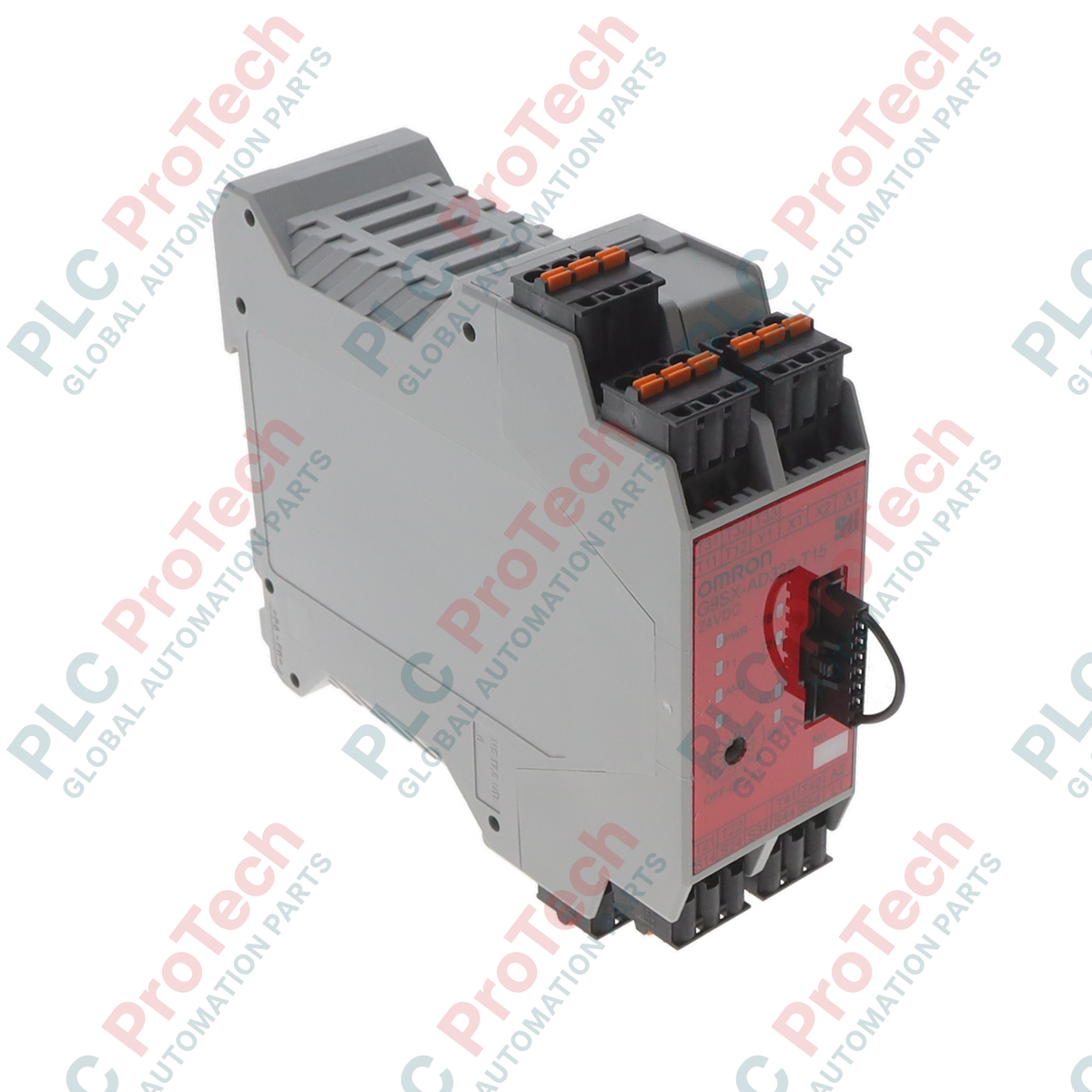

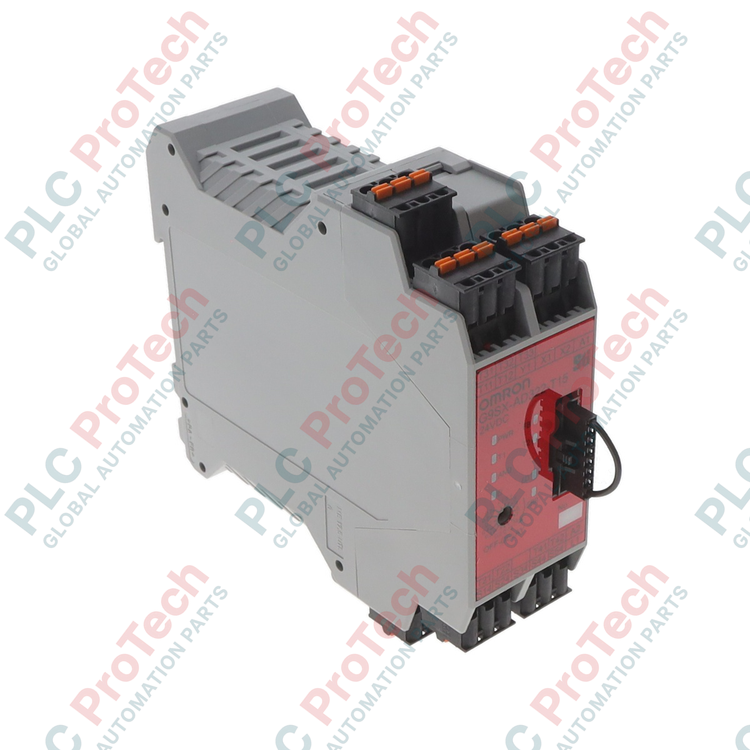

O gerenciamento de circuitos complexos de controle de segurança em máquinas automatizadas exige um processamento lógico robusto, que a Unidade de segurança avançada Omron G9SX-ADA222-T15-RC executa com precisão de estado sólido. Este controlador de segurança flexível integra funções de conexão lógica AND para facilitar redes de segurança avançadas entre módulos distribuídos, sem a necessidade de um CLP de segurança. Equipado com saídas de transistor MOSFET de canal P de alta velocidade, oferece longa vida útil operacional e elimina o desgaste mecânico associado às unidades de segurança tradicionais baseadas em relés.
Projetado para arquiteturas de segurança flexíveis, este dispositivo fornece saídas instantâneas e com atraso configurável para desligamento, atendendo a requisitos complexos de categorias de parada. A inclusão de modernos blocos de terminais com gaiola de mola garante contato elétrico confiável sob vibrações industriais intensas, tornando-o ideal para ambientes de fabricação e montagem com alta vibração.
Recursos
-
Funções lógicas avançadas: oferece suporte a conexões lógicas AND para vincular várias unidades de segurança e coordenar sequências de parada.
-
Dois tipos de saída de estado sólido: equipada com 2 saídas de segurança instantâneas e 2 saídas de segurança com atraso para desligamento, para controle preciso da parada da máquina.
-
Atraso configurável para desligamento: possui um temporizador de atraso para desligamento selecionável, ajustável em até 15 segundos.
-
Terminais com gaiola de mola: a tecnologia de conexão com gaiola de mola liberável reduz o tempo de fiação e evita conexões frouxas causadas por vibrações mecânicas.
-
Diagnóstico abrangente: indicadores de status LED integrados simplificam a solução de problemas ao exibir códigos de erro das entradas de segurança, do feedback e do sistema interno.
Aplicações
-
Células robotizadas: monitoramento coordenado de circuitos de parada de emergência, cortinas de luz e intertravamentos de portas de segurança.
-
Maquinário com alta vibração: linhas de embalagem, movimentação de materiais e montagem automotiva, onde o afrouxamento dos parafusos dos terminais representa um risco.
-
Linhas de produção com várias zonas: zonas de segurança intertravadas complexas que exigem conectividade lógica AND entre circuitos de proteção locais.
Especificações técnicas
| Parâmetro |
Especificação |
| Fabricante |
Omron |
| Número do modelo |
G9SX-ADA222-T15-RC |
| Tipo de dispositivo |
Unidade de segurança avançada |
| Tensão de alimentação nominal |
24 VCC |
| Faixa de tensão de operação |
De -15% a 10% da tensão de alimentação nominal (20,4 a 26,4 VCC) |
| Consumo de energia |
Máx. de 4 W |
| Saídas de segurança instantâneas |
2 saídas semicondutoras (MOSFET de canal P) |
| Saídas de segurança com atraso para desligamento |
2 saídas semicondutoras (MOSFET de canal P) |
| Saídas auxiliares |
2 saídas semicondutoras (transistor PNP, máx. de 100 mA) |
| Tempo máximo de atraso para desligamento |
15 segundos |
| Corrente de carga da saída (segurança) |
Usando 2 saídas ou menos: máx. de 1,0 A CC / Usando 3 saídas ou mais: máx. de 0,8 A CC |
| Impedância de entrada de segurança |
Aproximadamente 2,8 kΩ |
| Tipo de conexão do terminal |
Gaiola de mola (grampo de tensão) |
| Resistência à vibração |
10 a 55 a 10 Hz, amplitude simples de 0,375 mm (amplitude dupla de 0,75 mm) |
| Peso |
0,2 kg |
| Peso de envio (calculado) |
1,5 kg (incluindo a embalagem estrutural para exportação) |
Insights empíricos de engenharia
Com base em experiências de comissionamento em campo, vários fatores críticos em nível de sistema devem ser considerados durante o projeto e a implantação:
Modelos alternativos e compatibilidade
O "RC" na designação do modelo indica terminais de mola. Ao substituir uma versão mais antiga "RT" com terminais de parafuso, o circuito lógico interno, os diagnósticos e as configurações da fiação da saída auxiliar permanecem completamente idênticos. Isso permite uma substituição a quente direta do corpo da unidade se o mesmo layout da fiação de base for mantido, mas é necessário verificar a compatibilidade do cabeçote de terminais.
Armadilhas de aplicação e observações de engenharia
Como as saídas de segurança são MOSFETs P-channel de estado sólido, elas apresentam uma pequena corrente de fuga no estado DESLIGADO. Ao conectar essas saídas de segurança a entradas digitais de PLC ou microrrelés altamente sensíveis, certifique-se de que a carga da entrada consuma corrente suficiente para reduzir a tensão abaixo do limiar de DESLIGADO do dispositivo subsequente. Além disso, ao usar várias unidades próximas umas das outras em painéis sem ventilação, mantenha um espaço lateral de 10 mm para evitar o acúmulo de calor ao operar com as correntes nominais máximas das saídas auxiliares e de segurança.
Dicas de comissionamento e fiação
Ao configurar conexões lógicas AND entre várias unidades G9SX, certifique-se de que as linhas de comunicação conectadas aos terminais L1 e L2 estejam devidamente blindadas e afastadas dos cabos de motores de alta tensão para evitar disparos de segurança causados por ruído. Certifique-se de que o circuito de feedback e reset (terminais T31, T32 para reset manual ou T31, T33 para reset automático) tenha continuidade de contato verificada antes de energizar o módulo; uma discrepância na inicialização acionará uma falha interna do circuito, bloqueando a unidade.
Diretrizes de instalação
AVISO CRÍTICO: RISCO ELÉTRICO
Sempre isole todos os circuitos primários de distribuição de energia e as tensões de alimentação auxiliares antes de montar, fazer a fiação ou configurar sistemas de segurança. As saídas de estado sólido podem reter carga em modos específicos de falha do circuito. Verifique a ausência de tensão em todos os terminais antes de iniciar a manutenção física.
1
Encaixe o módulo G9SX em um trilho DIN simétrico padrão de 35 mm (IEC/EN 60715), garantindo que o clipe de travamento esteja firmemente engatado.
2
Insira cabos de sinal de 24 AWG a 16 AWG, pré-descascados ou com terminais tubulares, diretamente nos terminais de mola. Pressione os botões laranja de liberação com uma chave de fenda plana se for necessário ajustar o fio.
3
Configure as chaves rotativas na face frontal da unidade para definir o tempo de atraso para desligamento desejado (até 15 segundos) antes de aplicar a alimentação de 24 VCC.
4
Ligue o módulo e execute um teste funcional de todos os circuitos de segurança interconectados, botões de emergência e circuitos de monitoramento de feedback para confirmar o funcionamento correto.
