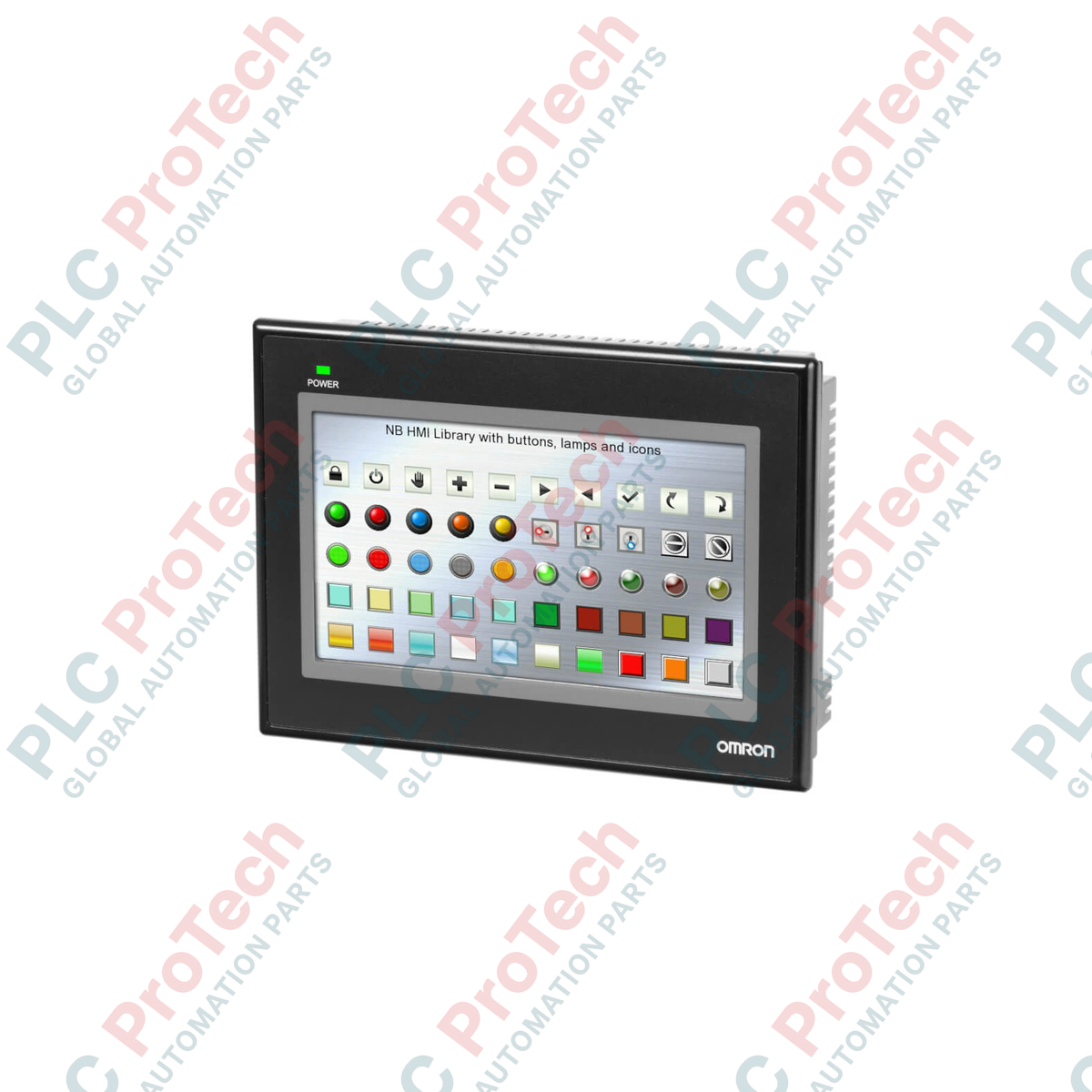

Projetada para oferecer controle de interface de operador de alto desempenho, a Omron NB7W-TW00B é uma interface homem-máquina altamente confiável, equipada com um LCD TFT widescreen de 7 polegadas. Esta unidade integra-se perfeitamente a sistemas de automação industrial, oferecendo um display nítido com 65.536 cores que garante legibilidade ideal dos status do sistema, alarmes de processo e diagnósticos operacionais em tempo real. Equipada com várias interfaces seriais e portas USB padrão, a IHM estabelece links de comunicação eficientes e resistentes a ruídos diretamente com CLPs Omron ou controladores de terceiros, minimizando as dificuldades de integração de hardware no chão de fábrica.
| Fabricante | Omron |
| Referência do modelo | NB7W-TW00B |
| Tamanho do display | 7,0 polegadas (diagonal) |
| Tipo de display | LCD TFT colorido |
| Resolução | 800 x 480 pixels (WVGA) |
| Capacidade de cores | 65.536 cores (profundidade de cor de 16 bits) |
| Vida útil da luz de fundo | 50.000 horas de operação, normalmente, a 25 °C de temperatura ambiente |
| Tensão de alimentação de entrada | 24 VCC (faixa aceitável: 20,4 a 27,6 VCC) |
| Consumo de energia | Máximo de 11,0 W |
| Grau de proteção | Proteção IP65 contra poeira e jatos de água (somente a face frontal do painel) |
| Interfaces externas | COM1 (RS-232C), COM2 (RS-232C/422A/485), Host USB, Cliente USB |
| Temperatura de operação | 0 a 50 °C |
| Dimensões físicas | 191,0 mm (W) x 137,0 mm (A) x 46,0 mm (P) |
| Dimensões do recorte do painel | 181,0 mm x 127,0 mm (tolerância de +0,5/-0,0 mm) |
| Peso líquido | 1,0 kg |
| Peso de envio (calculado) | 1,5 kg (incluindo materiais de embalagem protetora) |
| Conector / Interface | Formato físico | Atribuição do circuito funcional |
|---|---|---|
| COM1 | D-Sub fêmea de 9 pinos | Loop de comunicação serial RS-232C dedicado para CLPs ou interfaces de programação de PCs |
| COM2 | D-Sub fêmea de 9 pinos | Redes seriais multipadrão RS-232C, RS-422A ou RS-485 (configuração de software sem jumpers) |
| Host USB | Porta USB Tipo A | Conexão de pen drives USB para transferências de receitas em tempo de execução, registros de dados e atualizações de firmware |
| Cliente USB | Porta USB Tipo B | Conexão de programação direta ponto a ponto usando o software de engenharia NB-Designer |
| Entrada de alimentação | Bloco de terminais de 3 pinos | Conexão dedicada de 24 VDC (+, -, e conexão de aterramento funcional FG) |
O terminal é um componente de substituição direta em sistemas que utilizam HMIs sensíveis ao toque padrão de 7 polegadas. Ao substituir displays Omron mais antigos, como os da série NT ou terminais NS antigos, os arquivos do projeto devem ser totalmente convertidos usando o utilitário de importação do pacote de programação NB-Designer. Observe que os recortes dos modelos antigos podem ser maiores, exigindo uma placa adaptadora ou retrabalho do painel.
Para evitar redução térmica de desempenho ou desbotamento prematuro da retroiluminação, certifique-se de que a temperatura interna do painel elétrico não exceda 50 degC. Ventilação forçada ou refrigeração pode ser necessária em aplicações contínuas com alta temperatura ambiente. Além disso, evite passar o cabo de alimentação de 24 VDC da HMI em paralelo ou no mesmo eletroduto que cabos de motores de inversores de frequência (VFD) de CA de alta potência, a fim de reduzir o ruído elétrico de alta frequência.
Durante a fase de comissionamento, sempre conecte o terminal de Aterramento Funcional (FG) da HMI a um aterramento dedicado de 100 ohms ou menos. Práticas inadequadas de aterramento podem causar degradação da comunicação em redes multidrop RS-485, frequentemente manifestada como falhas periódicas de tempo limite de comunicação. Se ocorrerem problemas de reconhecimento do driver USB no Windows 10/11 durante a programação, atualize manualmente o caminho no Gerenciador de Dispositivos para apontar para os drivers localizados no diretório de instalação padrão do NB-Designer.
Verifique se as dimensões do recorte do painel medem exatamente 181,0 mm (W) x 127,0 mm (H) e se a espessura da chapa do painel está entre 1,6 mm e 4,8 mm.
Verifique se a junta de vedação de borracha de alta qualidade está corretamente posicionada na canaleta do painel frontal, na parte traseira da HMI, para garantir uma vedação IP65 estanque contra a face do painel.
Empurre a HMI através do recorte do painel e deslize as presilhas de montagem fornecidas nas ranhuras localizadas na parte superior, inferior e nas laterais da unidade.
Aperte progressivamente cada parafuso do suporte de montagem em um padrão cruzado alternado, aplicando um torque uniforme de 0,5 a 0,6 N-m para evitar a deformação física do painel frontal.
Global Express Shipping
Returns & Warranty
Fabricante: Omron
Nº do Produto: NB7W-TW00B
País de origem:Japão
Tipo de Produto: HMIs com tela sensível ao toque
Pagamento: T/T, Western Union
Peso: 1000g
Dimensões: 4,6 cm x 19,1 cm x 13,7 cm
Porto de embarque: Xiamen
Garantia: 12 meses
Projetada para oferecer controle de interface de operador de alto desempenho, a Omron NB7W-TW00B é uma interface homem-máquina altamente confiável, equipada com um LCD TFT widescreen de 7 polegadas. Esta unidade integra-se perfeitamente a sistemas de automação industrial, oferecendo um display nítido com 65.536 cores que garante legibilidade ideal dos status do sistema, alarmes de processo e diagnósticos operacionais em tempo real. Equipada com várias interfaces seriais e portas USB padrão, a IHM estabelece links de comunicação eficientes e resistentes a ruídos diretamente com CLPs Omron ou controladores de terceiros, minimizando as dificuldades de integração de hardware no chão de fábrica.
| Fabricante | Omron |
| Referência do modelo | NB7W-TW00B |
| Tamanho do display | 7,0 polegadas (diagonal) |
| Tipo de display | LCD TFT colorido |
| Resolução | 800 x 480 pixels (WVGA) |
| Capacidade de cores | 65.536 cores (profundidade de cor de 16 bits) |
| Vida útil da luz de fundo | 50.000 horas de operação, normalmente, a 25 °C de temperatura ambiente |
| Tensão de alimentação de entrada | 24 VCC (faixa aceitável: 20,4 a 27,6 VCC) |
| Consumo de energia | Máximo de 11,0 W |
| Grau de proteção | Proteção IP65 contra poeira e jatos de água (somente a face frontal do painel) |
| Interfaces externas | COM1 (RS-232C), COM2 (RS-232C/422A/485), Host USB, Cliente USB |
| Temperatura de operação | 0 a 50 °C |
| Dimensões físicas | 191,0 mm (W) x 137,0 mm (A) x 46,0 mm (P) |
| Dimensões do recorte do painel | 181,0 mm x 127,0 mm (tolerância de +0,5/-0,0 mm) |
| Peso líquido | 1,0 kg |
| Peso de envio (calculado) | 1,5 kg (incluindo materiais de embalagem protetora) |
| Conector / Interface | Formato físico | Atribuição do circuito funcional |
|---|---|---|
| COM1 | D-Sub fêmea de 9 pinos | Loop de comunicação serial RS-232C dedicado para CLPs ou interfaces de programação de PCs |
| COM2 | D-Sub fêmea de 9 pinos | Redes seriais multipadrão RS-232C, RS-422A ou RS-485 (configuração de software sem jumpers) |
| Host USB | Porta USB Tipo A | Conexão de pen drives USB para transferências de receitas em tempo de execução, registros de dados e atualizações de firmware |
| Cliente USB | Porta USB Tipo B | Conexão de programação direta ponto a ponto usando o software de engenharia NB-Designer |
| Entrada de alimentação | Bloco de terminais de 3 pinos | Conexão dedicada de 24 VDC (+, -, e conexão de aterramento funcional FG) |
O terminal é um componente de substituição direta em sistemas que utilizam HMIs sensíveis ao toque padrão de 7 polegadas. Ao substituir displays Omron mais antigos, como os da série NT ou terminais NS antigos, os arquivos do projeto devem ser totalmente convertidos usando o utilitário de importação do pacote de programação NB-Designer. Observe que os recortes dos modelos antigos podem ser maiores, exigindo uma placa adaptadora ou retrabalho do painel.
Para evitar redução térmica de desempenho ou desbotamento prematuro da retroiluminação, certifique-se de que a temperatura interna do painel elétrico não exceda 50 degC. Ventilação forçada ou refrigeração pode ser necessária em aplicações contínuas com alta temperatura ambiente. Além disso, evite passar o cabo de alimentação de 24 VDC da HMI em paralelo ou no mesmo eletroduto que cabos de motores de inversores de frequência (VFD) de CA de alta potência, a fim de reduzir o ruído elétrico de alta frequência.
Durante a fase de comissionamento, sempre conecte o terminal de Aterramento Funcional (FG) da HMI a um aterramento dedicado de 100 ohms ou menos. Práticas inadequadas de aterramento podem causar degradação da comunicação em redes multidrop RS-485, frequentemente manifestada como falhas periódicas de tempo limite de comunicação. Se ocorrerem problemas de reconhecimento do driver USB no Windows 10/11 durante a programação, atualize manualmente o caminho no Gerenciador de Dispositivos para apontar para os drivers localizados no diretório de instalação padrão do NB-Designer.
Verifique se as dimensões do recorte do painel medem exatamente 181,0 mm (W) x 127,0 mm (H) e se a espessura da chapa do painel está entre 1,6 mm e 4,8 mm.
Verifique se a junta de vedação de borracha de alta qualidade está corretamente posicionada na canaleta do painel frontal, na parte traseira da HMI, para garantir uma vedação IP65 estanque contra a face do painel.
Empurre a HMI através do recorte do painel e deslize as presilhas de montagem fornecidas nas ranhuras localizadas na parte superior, inferior e nas laterais da unidade.
Aperte progressivamente cada parafuso do suporte de montagem em um padrão cruzado alternado, aplicando um torque uniforme de 0,5 a 0,6 N-m para evitar a deformação física do painel frontal.
