Unidade de interface de comunicação Omron NX-CIF210 da série NX

Direção do sinal

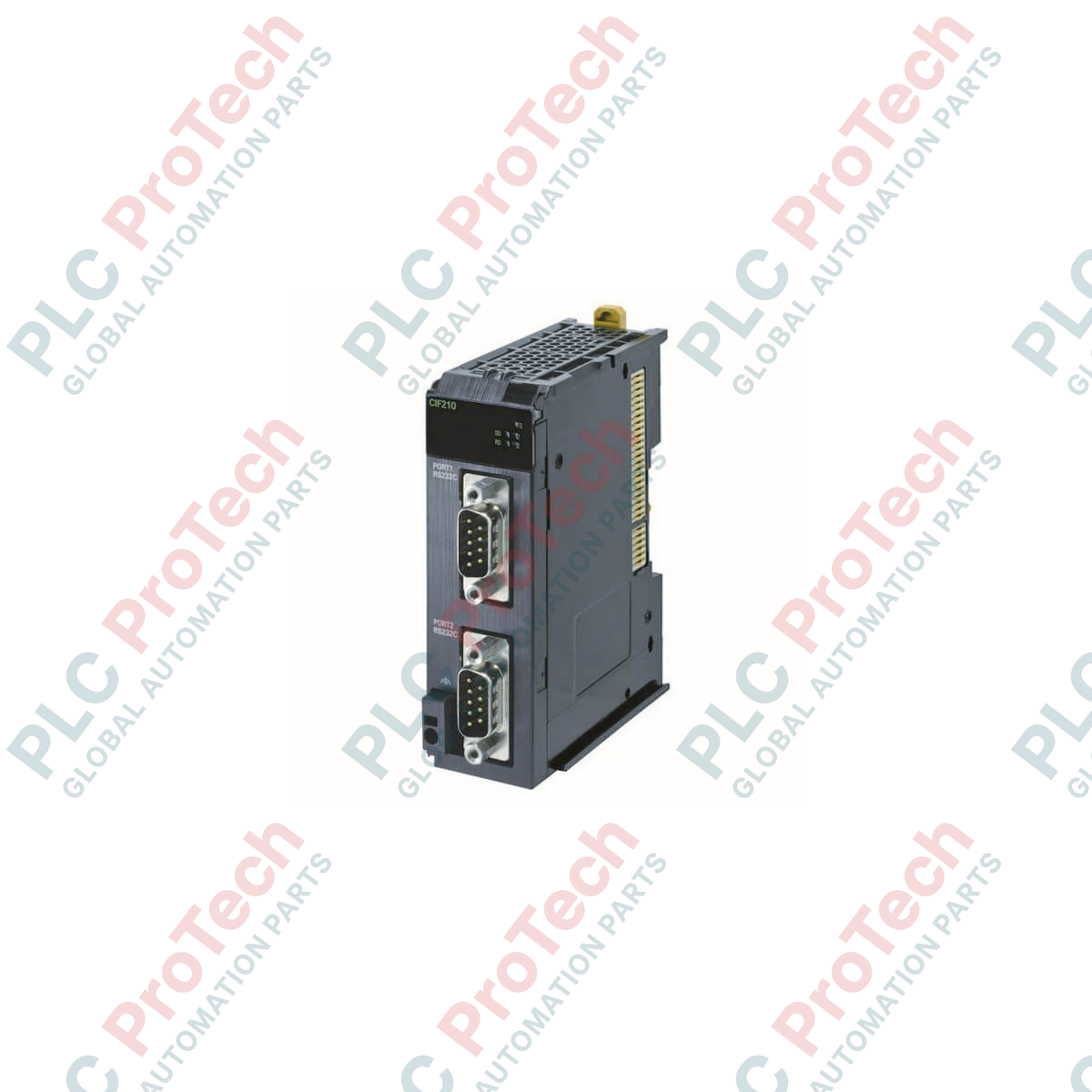

A integração de instrumentos seriais legados e periféricos de terceiros às arquiteturas Sysmac modernas é simplificada com o Omron NX-CIF210. Essa unidade de interface de comunicação serial de alta densidade amplia os recursos dos sistemas de E/S da série NX e dos racks de CPU NJ/NX ao adicionar duas portas RS-232C independentes e não isoladas. Operando principalmente nos modos de transmissão "Sem protocolo", ela permite a troca de dados ASCII ou hexadecimais brutos com dispositivos como leitores de códigos de barras, balanças e sensores industriais, sem exigir pilhas de protocolos complexas.

Recursos

• Interface de canal duplo: equipada com dois canais de comunicação RS-232C independentes, utilizando conectores D-sub de 9 pinos padrão do setor.
• Arquitetura flexível: é instalado perfeitamente em unidades acopladoras EtherCAT da série NX ou diretamente em unidades controladoras compatíveis da série NX.
• Sincronização de barramento em alta velocidade: sincroniza o armazenamento temporário de dados seriais com o ciclo do barramento NX interno para uma execução de controle determinística.
• Configuração simplificada: a configuração completa, o ajuste da taxa de transmissão e os diagnósticos são integrados diretamente ao ambiente do software Sysmac Studio.
• Perfil que economiza espaço: a largura compacta de 30 mm do gabinete reduz a ocupação geral dentro de painéis de controle elétrico.

Aplicações

• Conexão de leitores de códigos de barras e leitores RFID portáteis no chão de fábrica.
• Interface com balanças eletrônicas de precisão e instrumentos laboratoriais.
• Estabelecimento de conexões seriais ponto a ponto com HMIs ou painéis de exibição legados.
• Aquisição de dados de controladores de temperatura e medidores de vazão por meio de conjuntos de comandos seriais.

Especificações técnicas

Conexões e interfaces

A unidade possui dois conectores D-sub de 9 pinos voltados para a parte frontal. A atribuição dos pinos está em conformidade com os layouts de sinais RS-232C padrão:

Modelos alternativos e compatibilidade

Para instalações que exigem terminais de mola de encaixe sem parafusos em vez de conectores D-Sub de 9 pinos, o NX-CIF101 oferece uma porta RS-232C de canal único. Se for necessária comunicação serial RS-422A ou RS-485, o NX-CIF105 deverá ser selecionado. Confirme a compatibilidade do firmware no Sysmac Studio ao combinar revisões de unidade mais antigas com controladores das séries NX1P2 ou NX102 mais recentes.

Armadilhas da aplicação e observações de engenharia

Como este módulo é não isolado, certifique-se de que o aterramento do sistema da série NX e o aterramento do dispositivo RS-232C conectado estejam em potenciais elétricos idênticos. Diferenças significativas de potencial podem causar correntes de loop de terra, resultando em erros de comunicação ou danos permanentes ao circuito integrado do transceptor do módulo. Para preservar a integridade do sinal, o comprimento máximo permitido para cabos de conexões RS-232C é estritamente de 15 metros.

Dicas de comissionamento e fiação

Ao montar cabos RS-232C personalizados, conecte sempre a blindagem do cabo à carcaça metálica do conector D-Sub somente na extremidade do NX-CIF210. Esse caminho direciona o ruído de alta frequência diretamente ao sistema de aterramento do trilho DIN. Se ocorrerem falhas de comunicação durante a inicialização, use as ferramentas de monitoramento do Sysmac Studio para verificar se o comprimento do quadro corresponde à configuração do buffer definida na tabela de alocação de memória.
