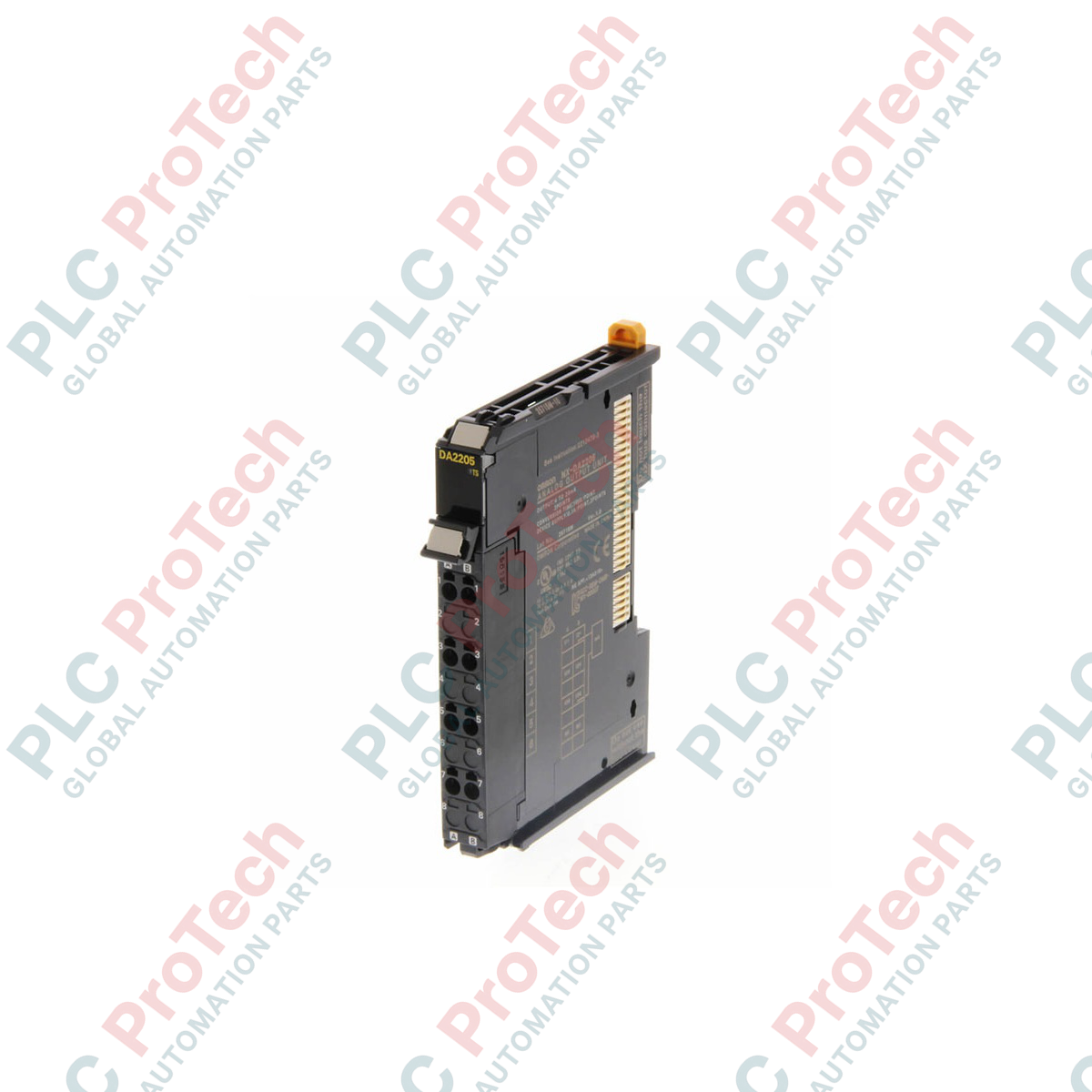

Integrado diretamente à arquitetura de controle Sysmac, o Omron NX-DA2205 fornece controle de saída de corrente de alta resolução para uma automação precisa de processos industriais. Esta unidade modular de saída analógica foi projetada para acionar dispositivos de campo modulantes, como válvulas de controle, atuadores e inversores de velocidade, com máxima confiabilidade. Equipada com um avançado bloco de terminais de fixação sem parafusos, a unidade garante uma conexão robusta, eliminando o risco de afrouxamento dos terminais em ambientes sujeitos a vibração mecânica contínua.
| Fabricante | Omron |
| Modelo | NX-DA2205 |
| Série | Série NX |
| Tipo de produto | Unidade de saída analógica |
| Número de saídas | 2 canais |
| Faixa do sinal de saída | 4 a 20 mA |
| Faixa de conversão | -5% a 105% (escala completa) |
| Resolução | 1/30.000 (escala completa) |
| Resistência de carga permitida | Mínimo de 600 Ohms |
| Método de atualização | Atualização de E/S síncrona ou atualização em execução livre selecionável |
| Configuração do bloco de terminais | Bloco de terminais de fixação sem parafusos (8 terminais) |
| Dimensões (L x W x H) | 71 mm x 12 mm x 100 mm |
| Peso líquido | 0.7 kg |
| Peso de envio (calculado) | 2.0 kg |
O NX-DA2205 é totalmente compatível com o Sysmac Studio e funciona com todos os acopladores de barramento EtherCAT e EtherNet/IP padrão da série NX da Omron, bem como com os módulos de CPU da série NX. Se sua aplicação exigir um sinal de saída baseado em tensão em vez de controle por circuito de corrente, considere o modelo NX-DA2105 (saída de tensão). Para layouts de maior densidade, consulte os equivalentes de saída analógica de 4 canais dentro da mesma plataforma NX.
Tenha atenção à impedância do circuito ao integrar receptores analógicos de terceiros. O estágio de saída do NX-DA2205 requer uma resistência de carga mínima permitida de 600 Ohms para uma operação estável. Certifique-se de que a resistência total do circuito — incluindo a resistência da fiação de campo e a impedância interna do receptor — esteja em conformidade com esta especificação para evitar atenuação do sinal ou códigos de erro.
Sempre use cabos de par trançado blindado (STP) para sinais analógicos de corrente, a fim de reduzir o impacto de ruídos de alta frequência provenientes de inversores de motor ou cabos de alimentação próximos. Aterre a blindagem do cabo somente no lado do controlador (terminal de terra funcional no acoplador de barramento NX) para evitar a criação de loops de terra. No Sysmac Studio, configure valores de saída seguros (por exemplo, manter o último estado ou reduzir para 4 mA) para manter estados seguros do sistema durante condições de parada da CPU ou falhas de comunicação.
Desenergize todas as fontes de alimentação do sistema, incluindo a alimentação do barramento de controle local e os circuitos de alimentação de campo externos, antes de montar, remover ou conectar os fios do módulo. Trabalhar em componentes energizados pode danificar o hardware interno delicado e causar transições físicas de controle imprevisíveis.
Monte o módulo no trilho DIN, verificando se os ganchos de alinhamento se encaixam corretamente no módulo Sysmac NX adjacente.
Prepare os fios usando terminais tubulares padrão para garantir uma inserção adequada e maximizar a resistência a vibrações no bloco de terminais com braçadeira sem parafusos.
Insira os condutores diretamente nas portas dos terminais. Faça um teste de tração suave em cada condutor para confirmar o engate da braçadeira.
