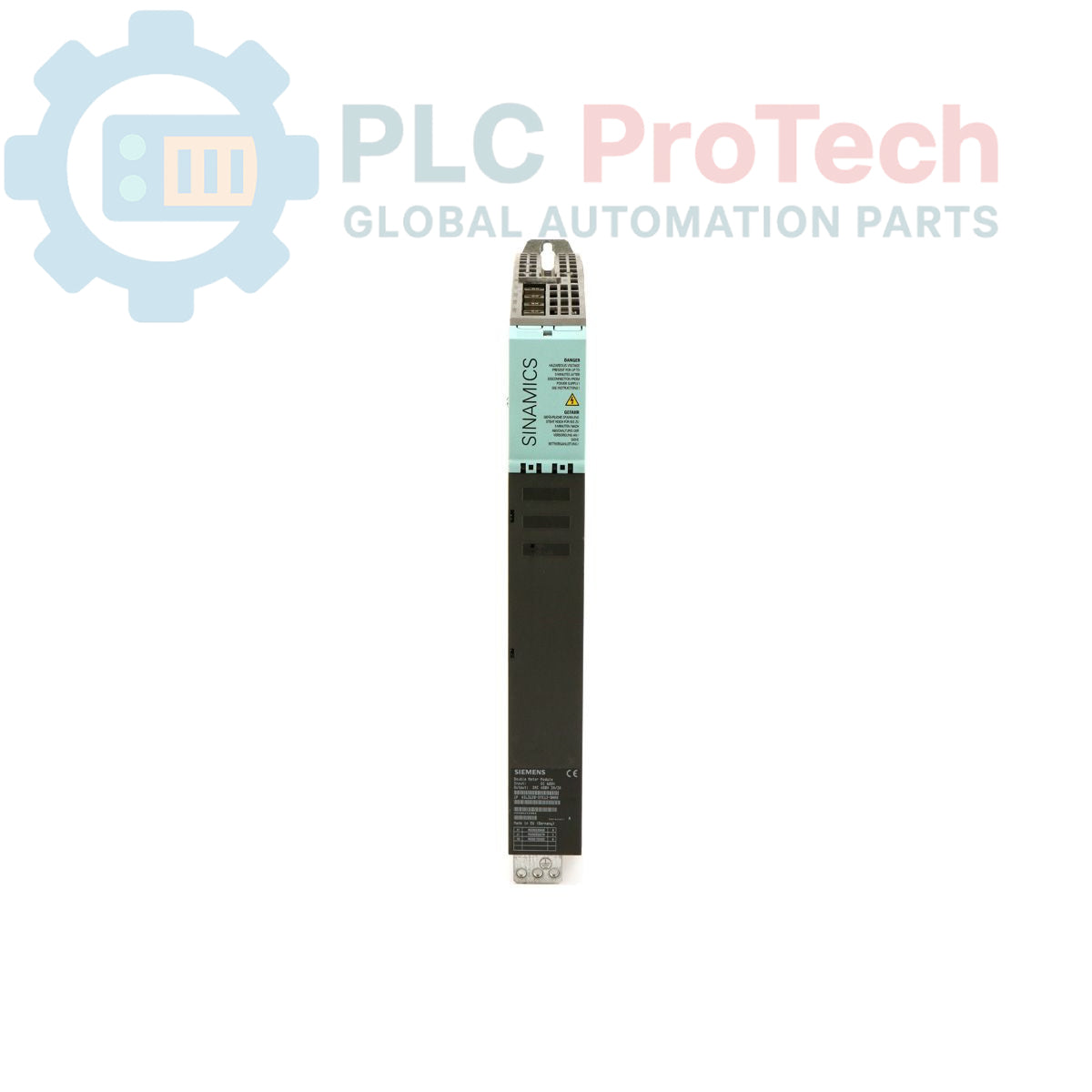

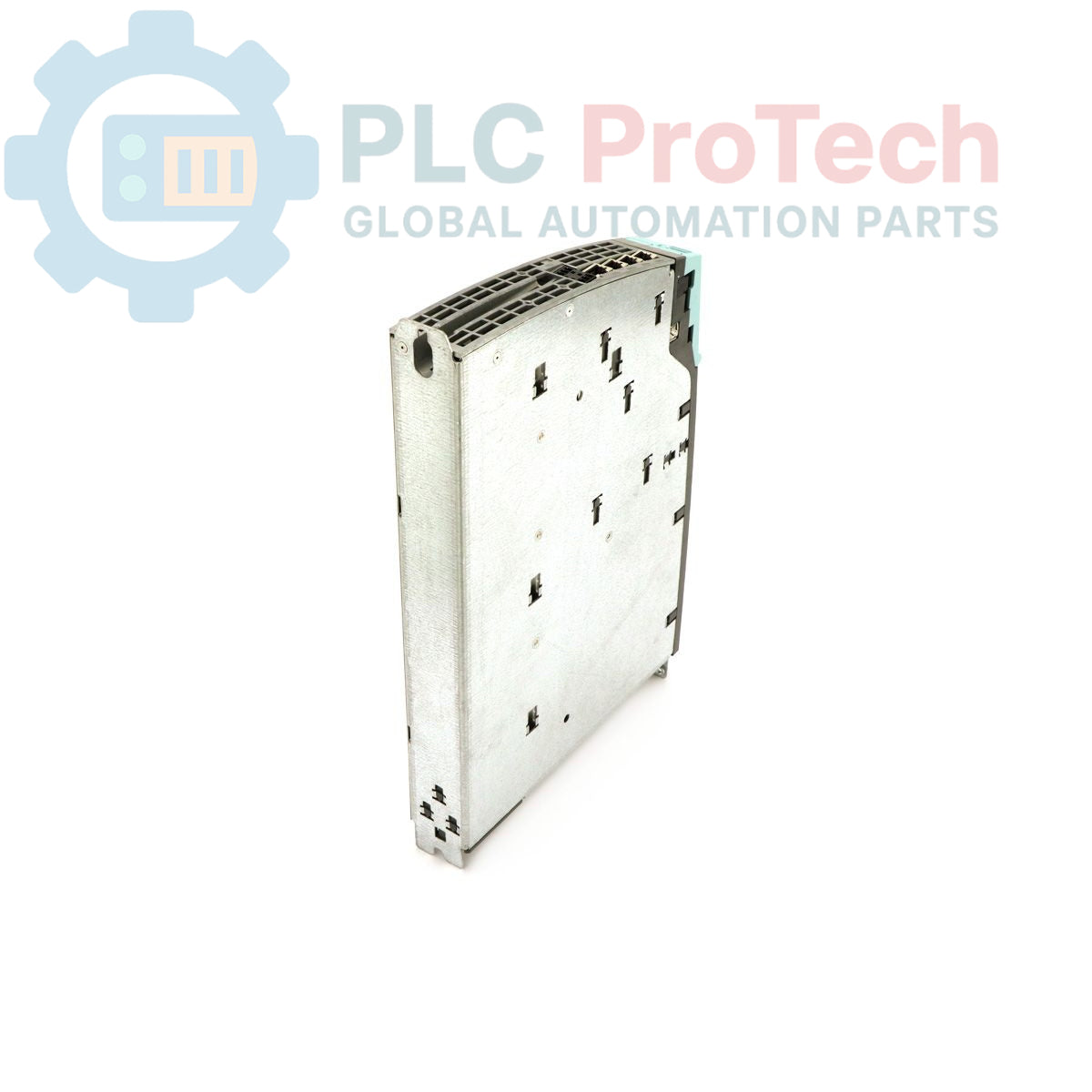

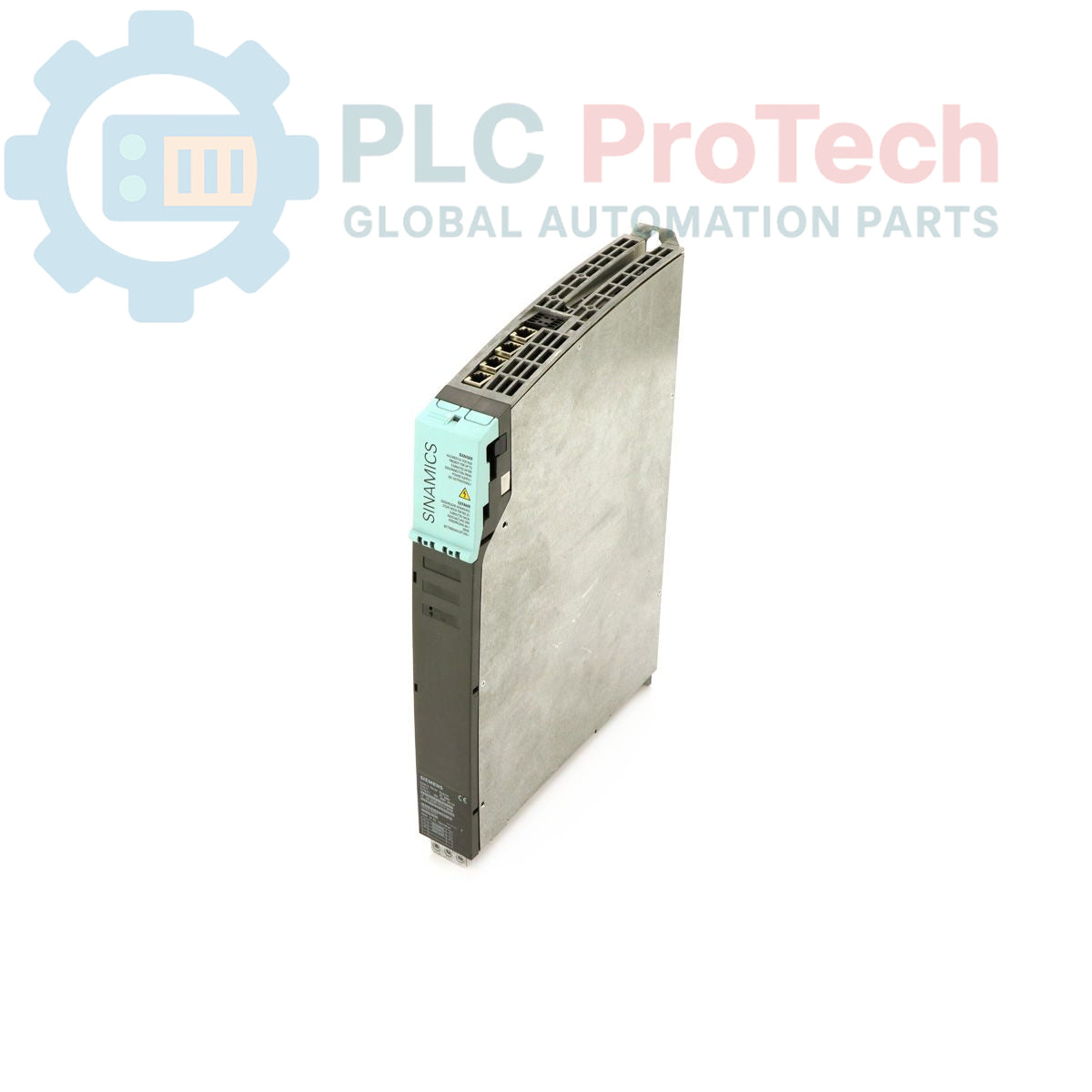

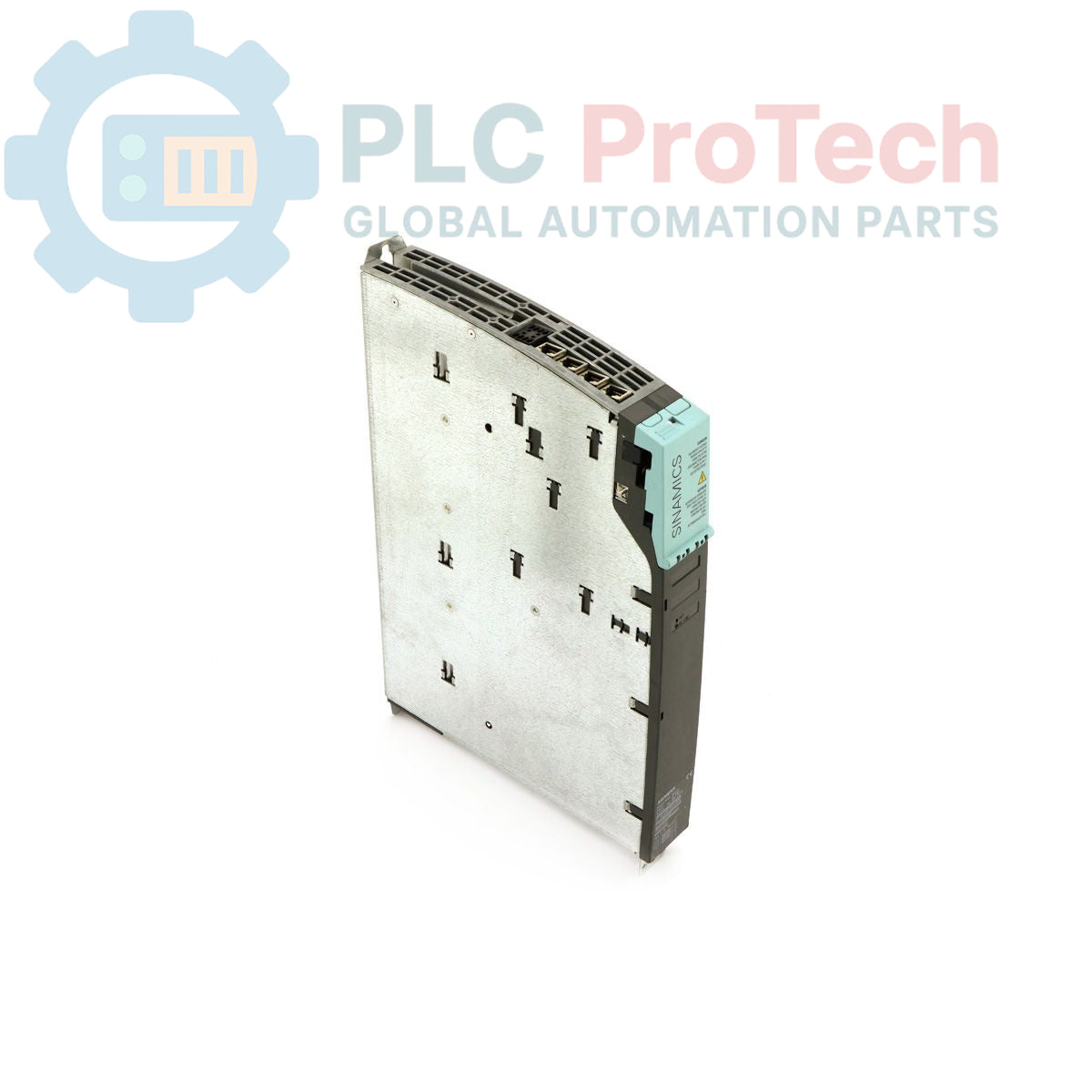

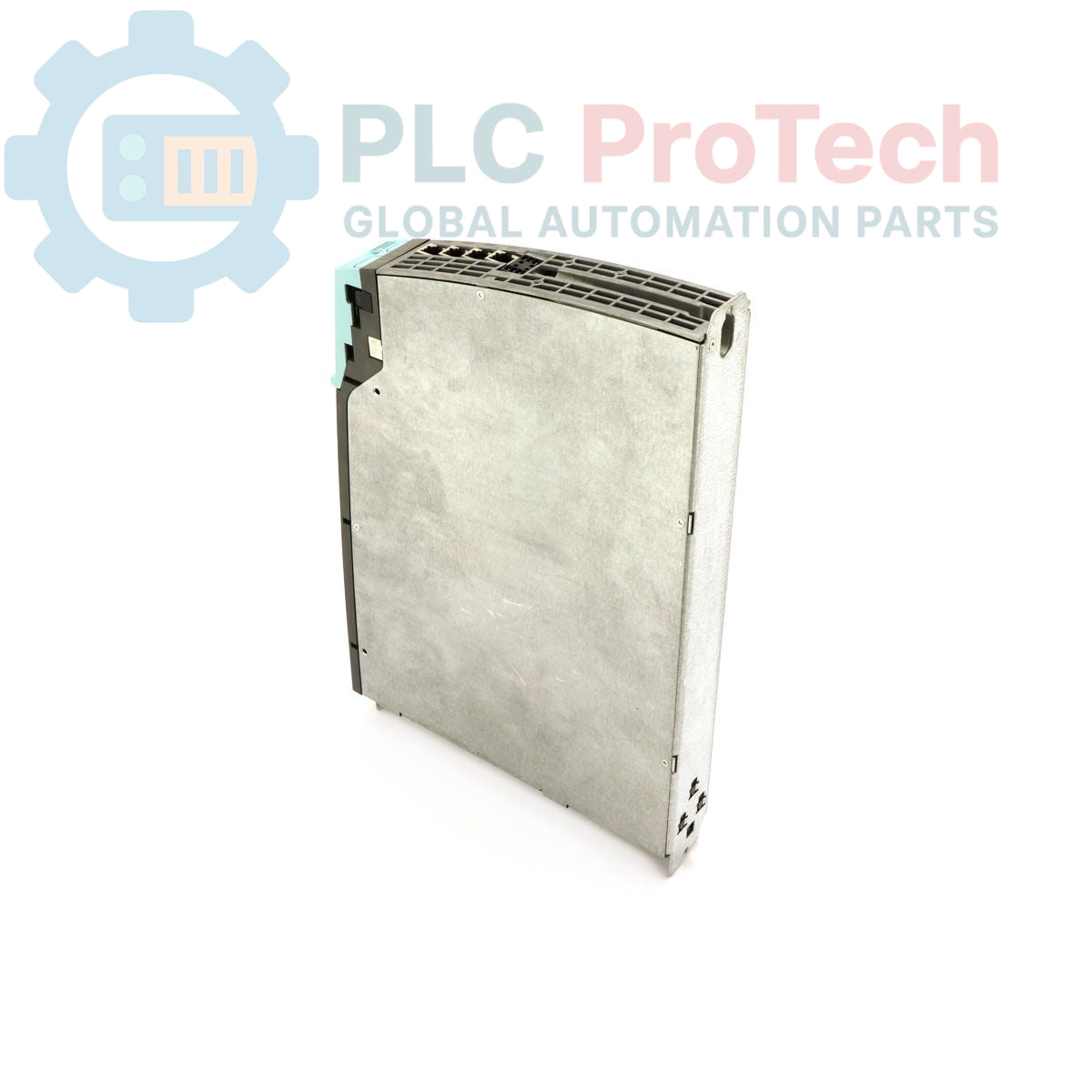

Siemens 6SL3120-2TE13-0AA0 SINAMICS S120 Módulo duplo de motor

SKU 6SL3120-2TE13-0AA0

Em estoque
  • 12-month warranty
  • Free returns within 30 days
  • Fabricante: Siemens

  • Nº do Produto: 6SL3120-2TE13-0AA0

  • País de origem:Alemanha

  • Tipo de Produto: Módulos de motor duplo

  • Código de barras: 85044095

  • Pagamento: T/T, Western Union

  • Peso: 5750g

  • Dimensões: 38,00 cm x 28,00 cm x 5,00 cm

  • Porto de embarque: Xiamen

  • Garantia: 12 meses

Descrição

O 6SL3120-2TE13-0AA0 é um Módulo de motor duplo SINAMICS S120 de alto desempenho, projetado para controlar dois motores independentes em uma única unidade compacta. Ele opera com uma entrada de barramento CC de 600 V DC (compatível com uma faixa de alimentação de 510–720 V DC) e fornece uma saída de 400 V CA trifásica com corrente nominal de 3 A por canal. Com refrigeração interna a ar integrada, o módulo mantém a estabilidade térmica em condições operacionais exigentes. A unidade está equipada com um cabo DRIVE-CLiQ para comunicação rápida e confiável com a Unidade de Controle e outros componentes do sistema de acionamento. Este módulo de motor duplo é um componente essencial para sistemas de controle de movimento de alta densidade, como máquinas sincronizadas multieixos.

Recursos

  • Controle de eixo duplo: Controle independente de dois motores em um único módulo que economiza espaço.
  • Comunicação integrada: Inclui interface DRIVE-CLiQ para conexão rápida e sem interferências com componentes SINAMICS.
  • Eficiência térmica: Conta com refrigeração interna a ar para permitir operação contínua.
  • Design compacto: Otimizado para racks de acionamento modulares Booksize.
  • Compatibilidade escalável: Projetado para integração em sistemas modulares de acionamento S120; é o antecessor do 6SL3120-2TE13-0AA3.

Aplicações

  • Máquinas-ferramenta multieixos e máquinas de medição por coordenadas
  • Braços robóticos sincronizados e sistemas de movimentação
  • Máquinas de embalagem e envase de alta velocidade
  • Controle de movimento de precisão em máquinas têxteis ou de impressão
  • Linhas de produção modulares que exigem alimentação centralizada pelo barramento CC

Especificações técnicas

Recurso Especificação
Fabricante Siemens
Marca SINAMICS
Linha S120
Modelo 6SL3120-2TE13-0AA0
Tipo de produto Módulo de motor duplo
Fase do produto Descontinuação
Sucessor 6SL3120-2TE13-0AA3

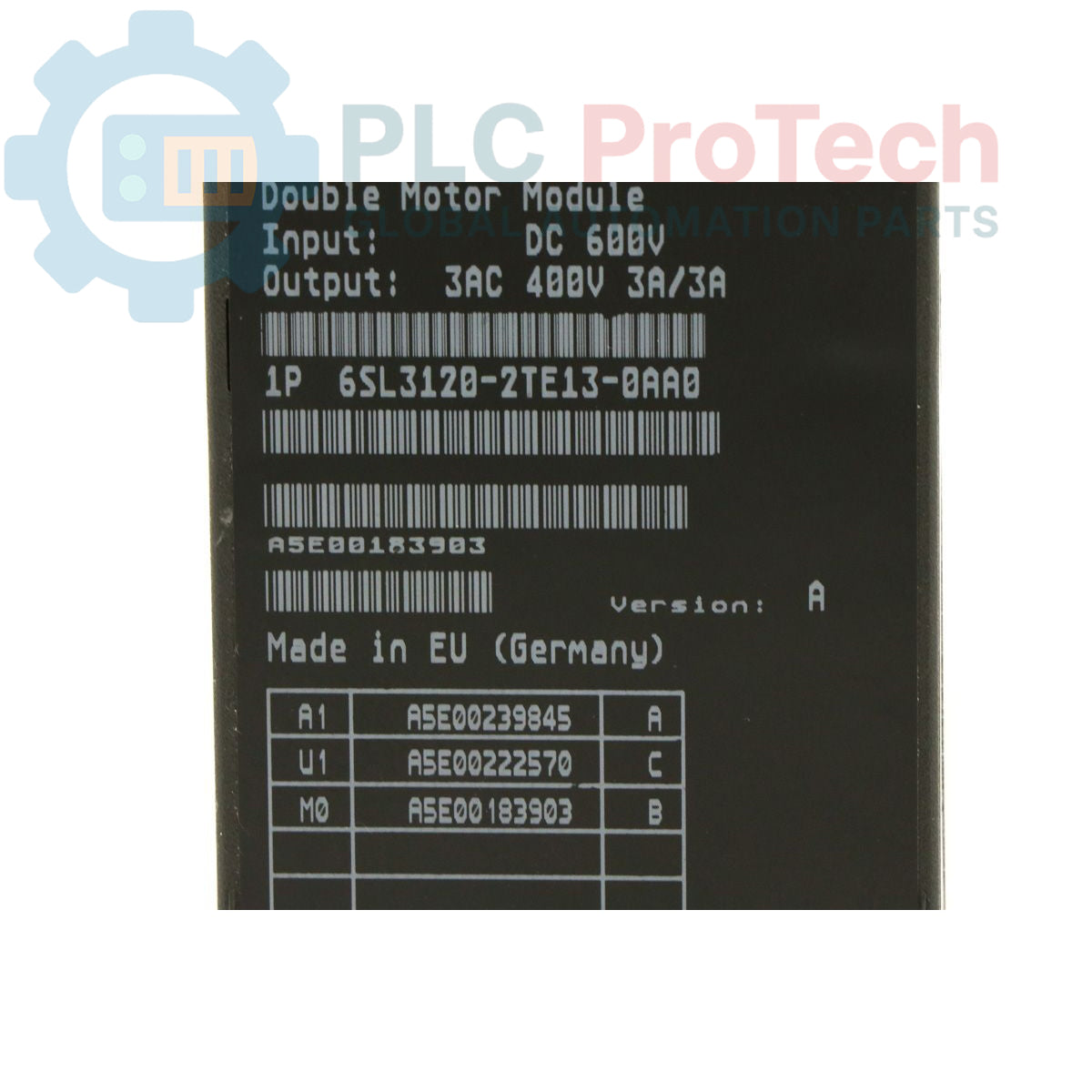

Alimentação de entrada 510-720 V DC
Saída nominal 400 V 3 AC
Corrente de saída 3 A / 3 A
Frequência máxima de saída 600 Hz
Peso 5.75 kg
Dimensões 38.00 x 28.00 x 5.00 cm
Código de mercadoria 85044095
Controle de exportação (ECCN) EAR99

Diretrizes de instalação

  • Refrigeração: Deixe espaço livre suficiente acima e abaixo do módulo para permitir o funcionamento eficaz do sistema interno de refrigeração a ar.
  • Montagem: Instale em um rack de acionamento Booksize. Certifique-se de que o módulo esteja encaixado corretamente no backplane para estabelecer as conexões do barramento CC e da alimentação auxiliar de 24 V.
  • Cabeamento DRIVE-CLiQ: Use o cabo DRIVE-CLiQ fornecido para a conexão. Mantenha os cabos de comunicação separados dos cabos de motor de alta potência para evitar interferência eletromagnética.
  • Segurança: Sempre desligue a alimentação do barramento CC e aguarde o tempo de descarga (normalmente 5 minutos) antes de realizar qualquer manutenção física ou desconectar cabos.
  • Aterramento: Estabeleça uma conexão de aterramento sólida com o rack de acionamento para garantir a compatibilidade eletromagnética.

FAQ

Qual é o principal benefício do projeto com módulo de motor duplo?

O módulo de motor duplo permite controlar dois motores de forma independente em uma única unidade Booksize, reduzindo significativamente o espaço de instalação necessário no armário de comando.

Este módulo inclui o cabo DRIVE-CLiQ?

Sim, esta unidade é fornecida com o cabo DRIVE-CLiQ para integração à rede SINAMICS S120.

Qual é o modelo sucessor deste módulo de motor duplo?

O modelo sucessor oficial é o 6SL3120-2TE13-0AA3.

Este módulo requer refrigeração externa?

Não, o módulo conta com um sistema integrado de refrigeração interna a ar.
