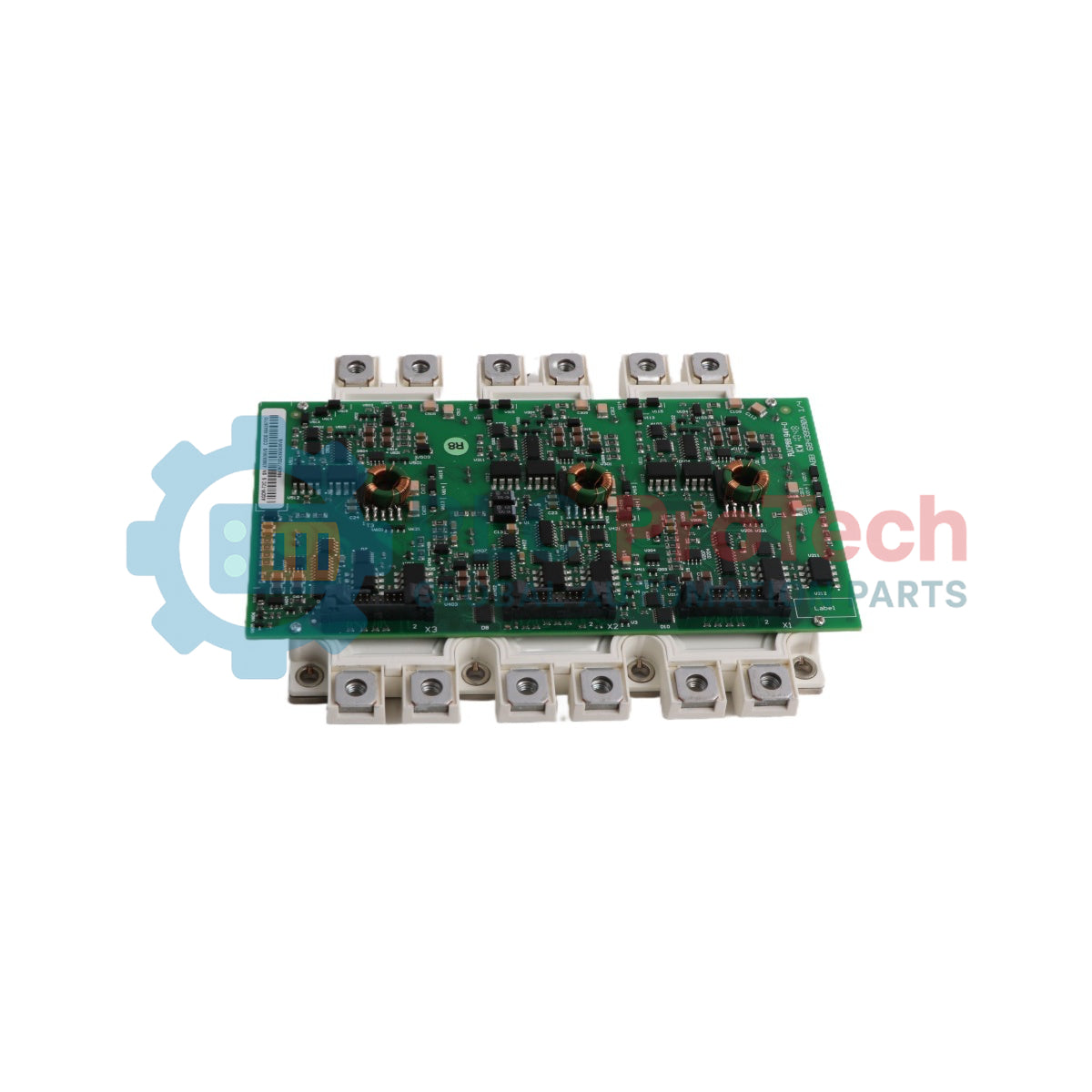

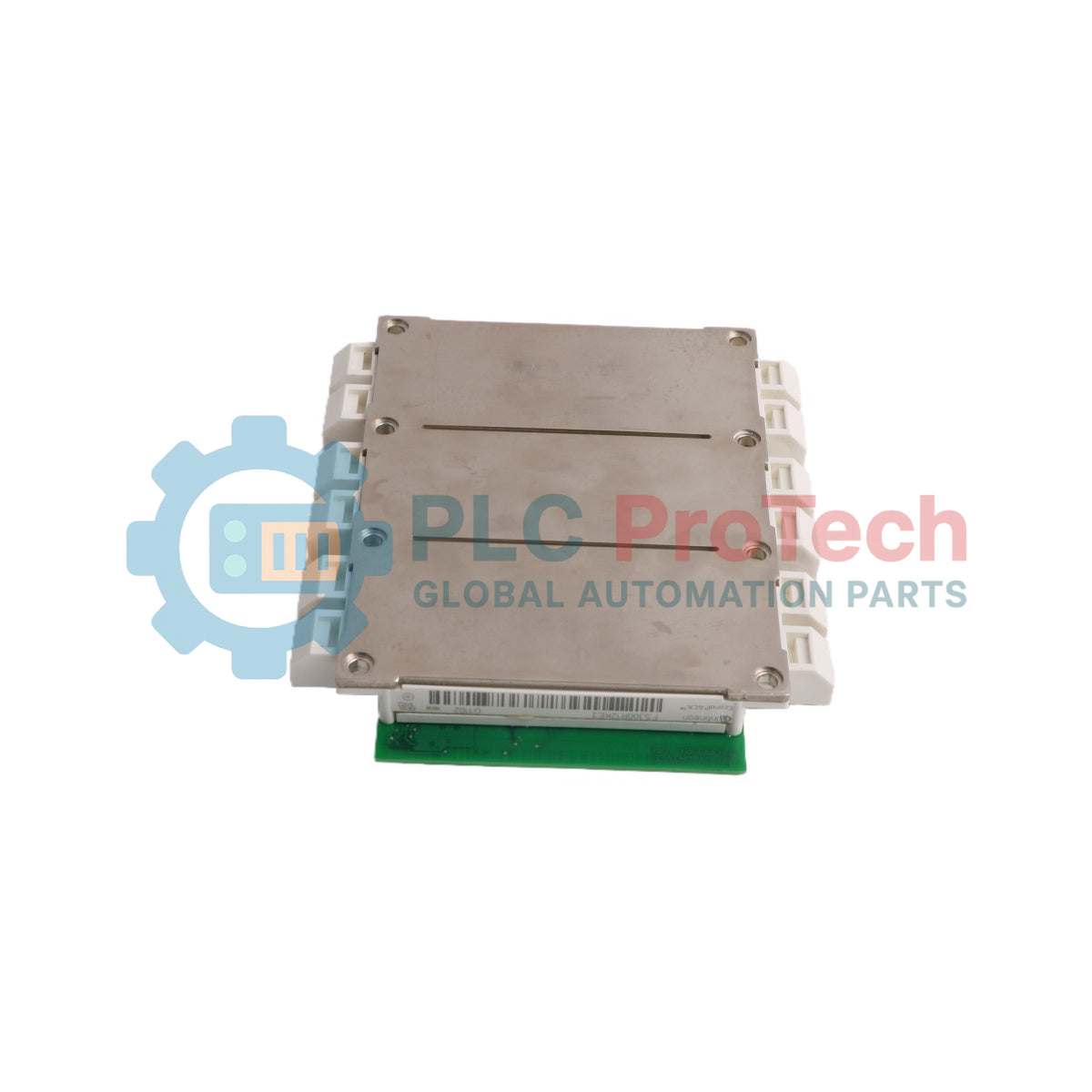

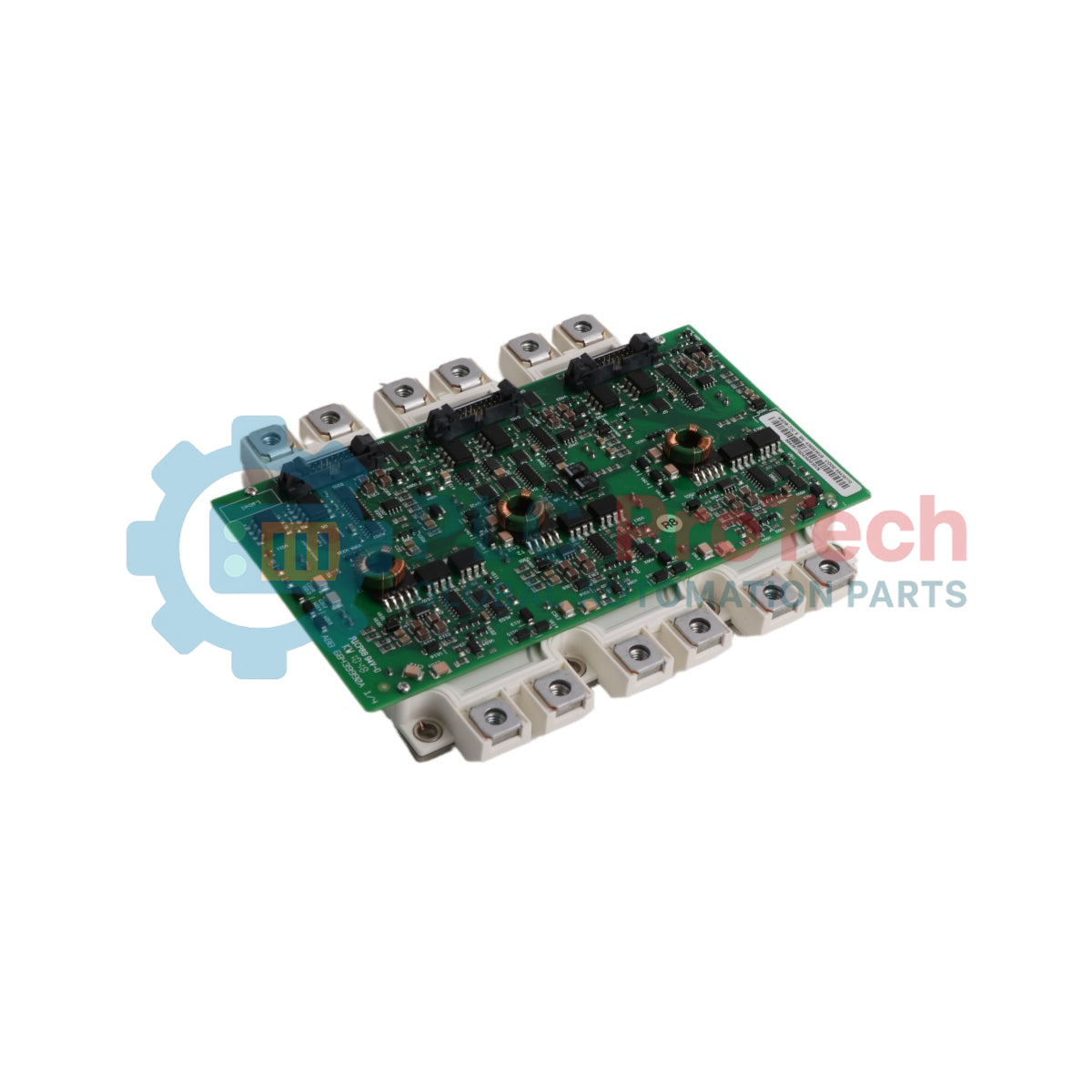

Сборка IGBT и драйвера затвора ABB FS300R12KE3 / AGDR-62C 64717812

Обзор продукта

ABB FS300R12KE3 / AGDR-62C (Идентификатор продукта: 64717812) — это высокомощный IGBT-модуль и сборка драйвера затвора , разработанные для промышленных частотных преобразователей ABB и систем управления с переменной скоростью.

Эта сборка сочетает IGBT Infineon TRENCHSTOP™ FS300R12KE3 с платой драйвера затвора ABB AGDR-62C, обеспечивая оптимальную производительность переключения, снижение паразитной индуктивности и стабильную работу в промышленных инверторных системах.

 Драйвер затвора AGDR-62C управляет контролем затвора и функциями защиты, включая обнаружение десатурации, защиту от перегрузки по току и тепловой мониторинг. Обычно применяется в приводах ABB ACS600 / ACS800, ветроэнергетических системах и промышленных ИБП.

Ключевые особенности

• Согласованная сборка IGBT-модуля и платы драйвера затвора

• IGBT-модуль FS300R12KE3 1200 В

• Высокоскоростной драйвер затвора AGDR-62C

• Совместимо с приводами ABB ACS600 / ACS800

• Интегрированная защита от короткого замыкания с десатурацией

• Конструкция с низкой индуктивностью соединения затвора

• Частота переключения до 10 кГц

• Разработано для промышленных систем преобразования энергии

Технические характеристики

Функция и работа системы

Модуль IGBT  FS300R12KE3 выполняет высокомощное переключение на инверторных ступенях, а плата драйвера затвора  AGDR-62C обеспечивает точное управление сигналом затвора и логику защиты.

Драйвер подключается напрямую к выводам IGBT через интерфейс с низкой индуктивностью, что снижает потери при переключении и улучшает динамическую реакцию в  приложениях высокомощных приводов.

Встроенная защита включает:

• Обнаружение десатурации

• Мониторинг напряжения затвора

• Мягкое отключение при ошибках

• Логика тепловой защиты

Тепловое управление и монтаж

Правильное проектирование термоинтерфейса необходимо для надёжной  работы IGBT.

Очистите поверхности радиатора перед установкой и равномерно нанесите  термоинтерфейсный материал (TIM).

Рекомендуемые значения момента затяжки:

Начальный момент затяжки: 2,0 Нм
Финальный момент затяжки: 3,0–6,0 Нм

Охлаждение может быть воздушным или жидкостным в зависимости от плотности мощности системы.

Обращение с драйвером затвора и защита от ЭСР

Плата драйвера затвора  AGDR-62C содержит чувствительную электронику, включая CMOS и оптические изоляционные компоненты.

Правила обращения:

• Используйте заземлённую  ESD защиту

• Избегайте прямого контакта с печатной платой

• Обеспечьте стабильность постоянного тока шины перед активацией

• Не включайте питание затвора при нестабильных состояниях системы

Применения

ABB  FS300R12KE3 / AGDR-62C используется в:

• Промышленные приводы ABB ACS600 / ACS800

• Системы управления двигателями

• Преобразователи ветровых турбин

• Промышленные ИБП

• Высокомощные частотные преобразователи

• Системы тяжёлой автоматизации

Информация для заказа

ID продукта:  64717812
Тип:  FS300R12KE3 / AGDR-62C
Комплект: модуль IGBT + плата драйвера затвора + разъёмы
Код ТН ВЭД:  8537101190

Часто задаваемые вопросы

В каких системах используется этот узел?
Он используется в  приводах ABB ACS600 / ACS800, ветровых энергетических системах и промышленных преобразователях.

Почему это продаётся в комплекте?
Потому что  характеристики переключения IGBT и параметры драйвера затвора должны точно соответствовать.

Что вызывает ошибки драйвера?
Типичные причины включают короткие замыкания,  ошибки десатурации, потерю связи или низкое напряжение питания затвора.
