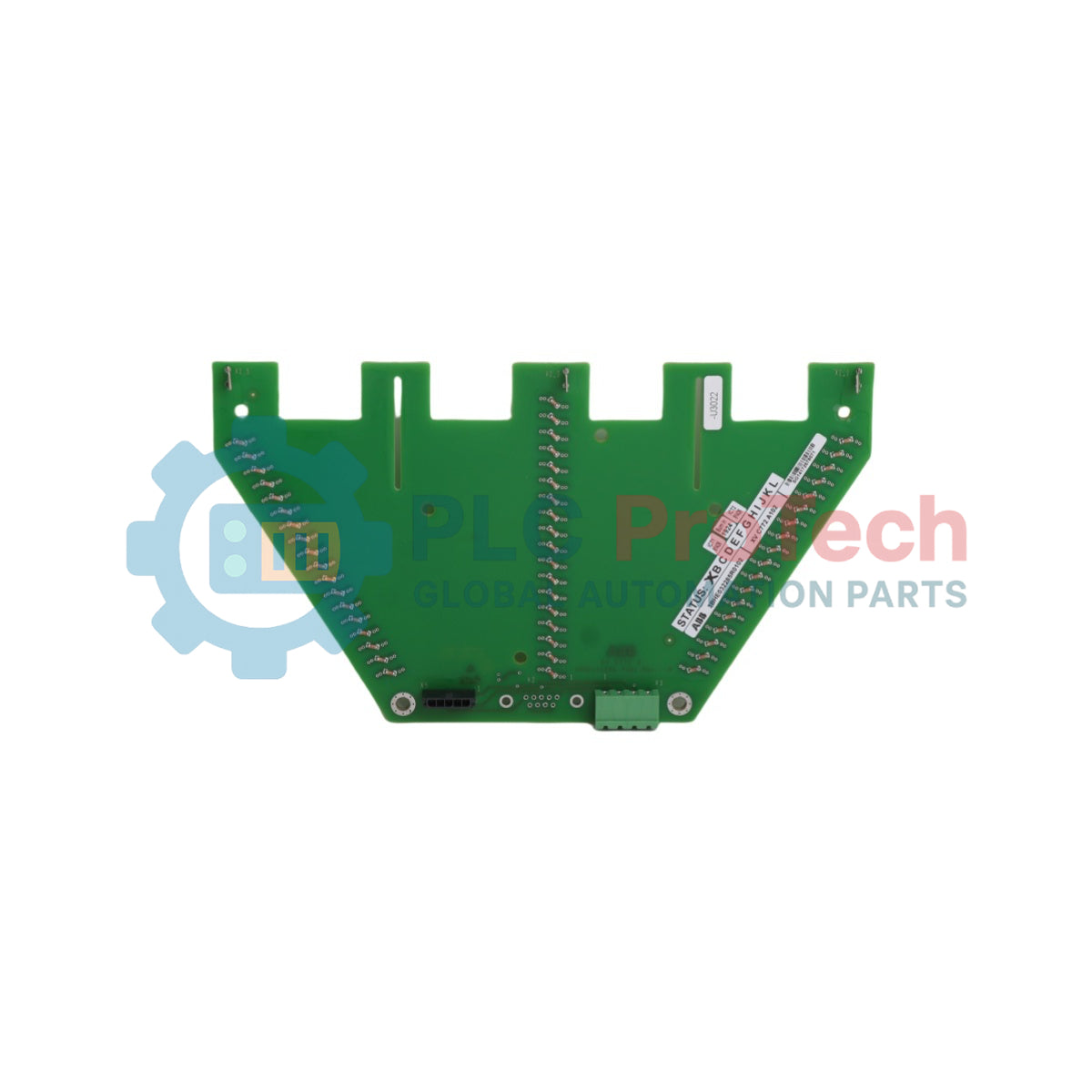

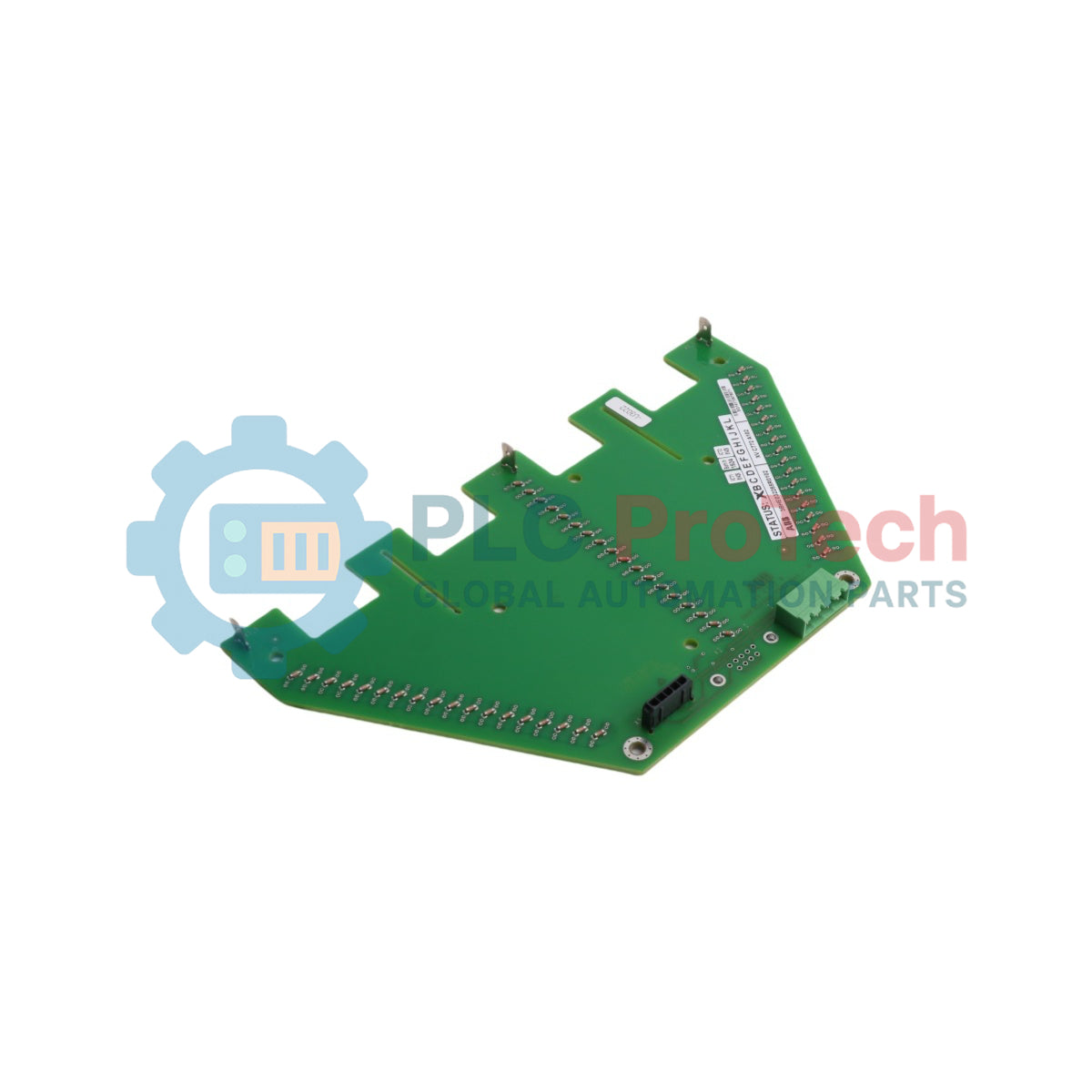

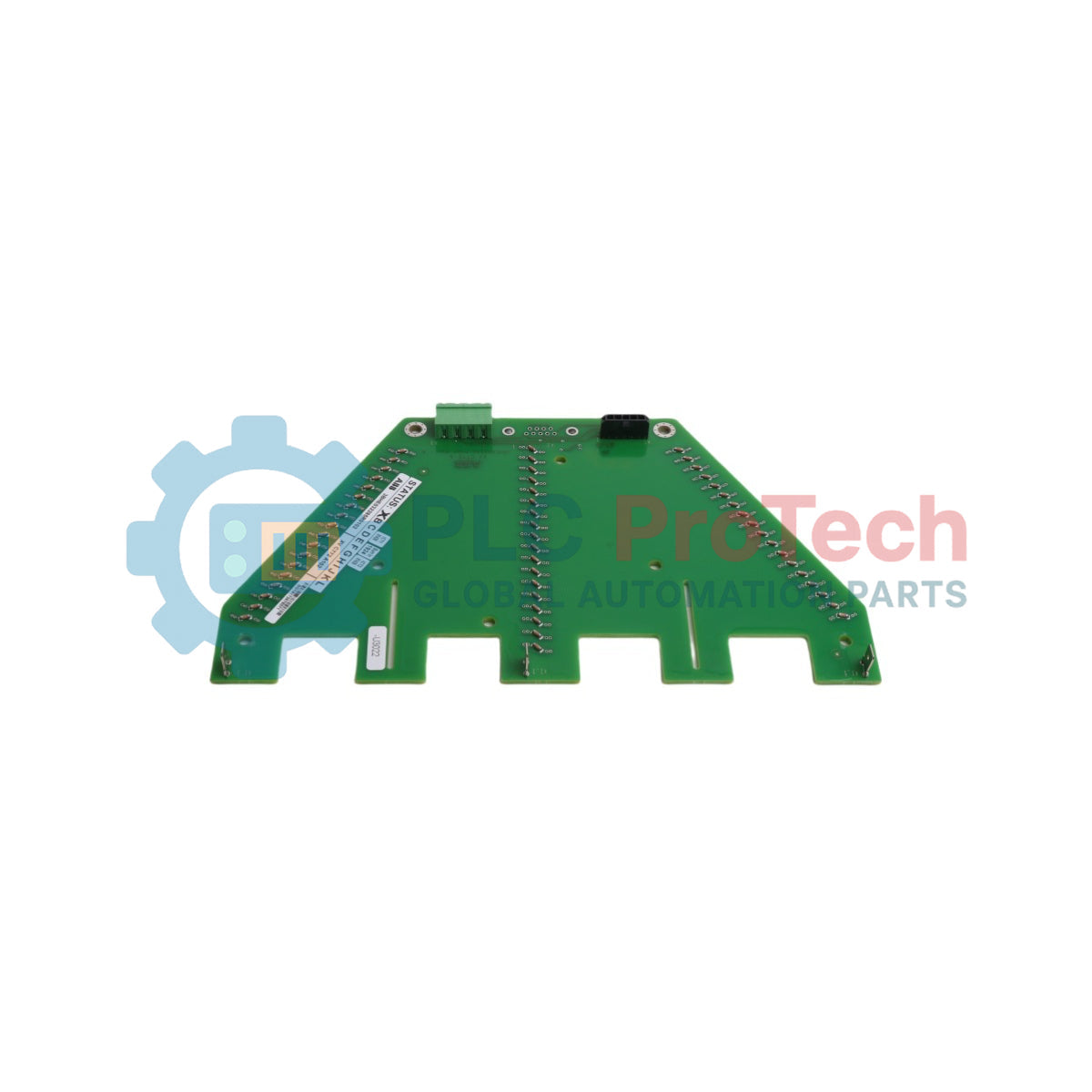

Плата HVD привода среднего напряжения ABB XV C772 A102 3BHE032285R0102

Обзор

ABB XV C772 A102 ( XVC772A102, Идентификатор продукта: 3BHE032285R0102) представляет собой специализированный модуль печатной платы для обнаружения высокого напряжения (HVD) спроектирован для слоя первичного сигнала приводов среднего напряжения (MV) переменного тока. Этот важный аппаратный компонент интегрируется непосредственно в силовые ячейки промышленных приводов ABB ACS 2000 и водяного охлаждения ACS 5000. Используемый в ультра-критических процессах, таких как шахтные подъемники с глубокими стволами, вентиляторы индукционного дутья на электростанциях с высокой мощностью и крупномасштабные компрессоры нефтеперерабатывающих заводов, любой сбой в высоковольтном датчике может привести к катастрофическим отказам силовых ячеек или потере системного управления. XV C772 A102 включает высокочувствительные изолированные сети ослабления напряжения, которые преобразуют уровни постоянного тока и фазного переменного тока в низковольтную телеметрию. Обеспечивая высокоскоростное непрерывное диагностическое наблюдение векторов напряжения ячеек, этот модуль предотвращает гармонические дисбалансы в сети и минимизирует дорогостоящие простои оборудования.

Экологическое проектирование и топология платы

Физическая архитектура интерфейсной карты XV C772 A102 оптимизирована для выдерживания экстремальных электрических напряжений, характерных для многоуровневых инверторных цепей среднего напряжения. Для обеспечения физической и электрической изоляции на протяжении длительного срока службы в полевых условиях сборка заводским образом обработана тяжелым профессиональным защитным лаком.. Это специализированное конформное покрытие предотвращает микроскопическое отслеживание дорожек, образование мостиков из-за влаги и конденсацию ионной пыли на близко расположенных высоковольтных дорожках. Механически отслеживается при чистом весе 0,2 кг, компоновка минимизирует площади компонентов с большой массой, чтобы защитить внутренние дорожки от длительной низкочастотной вибрации оборудования.

Сертифицированные технические характеристики продукта

Часто задаваемые вопросы по диагностике и техническому обслуживанию инфраструктуры

Какова функциональная цель заводской лакированной отделки на этой конкретной плате HVD?Лакированная отделка выступает в роли слоя высокодиэлектрического защитного покрытия. В тяжёлых промышленных условиях, таких как подземная добыча и переработка минералов, окружающий воздух содержит большое количество проводящей пыли и влаги. Лаковый слой герметизирует тонкие медные дорожки и компоненты поверхностного монтажа, предотвращая токи утечки и локальные высоковольтные искрения на поверхности платы.

Можно ли взаимозаменять этот компонент между приводами ACS 2000 и ACS 5000?Да. Согласно оригинальным данным производителя, плата 3BHE032285R0102 сертифицирована для прямой замены в шасси привода ACS 2000 и в водоохлаждаемой платформе привода ACS 5000.Полевые техники всегда должны проверять совпадение индексов версии программного обеспечения на главном блоке управления при замене оборудования.

Требуется ли внешняя калибровка напряжения для этой платы обнаружения высокого напряжения после установки в полевых условиях?

Нет. XV C772 A102 изготовлен с низкотолерантными прецизионными аттенюационными резисторами для обеспечения стабильной точности сразу после установки. Программное обеспечение управления приводом корректирует незначительные смещения параметров во время автоматического самотестирования и проверки оборудования при запуске.

Протоколы замены на месте и процедуры электробезопасности

• Проверка разряда шины и блокировка: Перед открытием фазового модуля или доступом к внутреннему отсеку электроники средневольтного привода отключите весь привод от основной сети. Запустите обязательную последовательность разряда и убедитесь с помощью механического заземляющего переключателя привода и калиброванного высоковольтного мультиметра, что напряжение постоянного тока на шине полностью упало до 0 В.

• Правила обращения с электростатическим разрядом: Низковольтные сигнальные микросхемы, интегрированные вместе с высоковольтными резисторами, очень чувствительны к статическому разряду. Обслуживающий персонал должен надевать правильно заземлённый антистатический браслет перед распаковкой или касанием платы. Держите плату исключительно за её непроводящие края, чтобы не повредить защитное лакокрасочное покрытие..

• Подключение волоконно-оптических или ленточных сигнальных проводов: Проверьте оптические или низковольтные ленточные разъёмы на наличие пыли или жира перед подключением к интерфейсам платы. Убедитесь, что фиксирующие защёлки надёжно защёлкнулись; чистые и плотные соединения сигнала необходимы для предотвращения потери пакетов данных и ложных срабатываний блока управления высокого напряжения.

• Настройка затяжки фиксирующих болтов: Установите плату на её специальные изолированные стойки внутри силового блока. Затяните все механические крепёжные винты M4 из пластика или металла с заданным моментом 0,8 Н·м. Избегайте неравномерной затяжки, так как скручивание или изгиб платы может привести к повреждению внутренних многослойных керамических ёмкостных датчиков.
