Описание

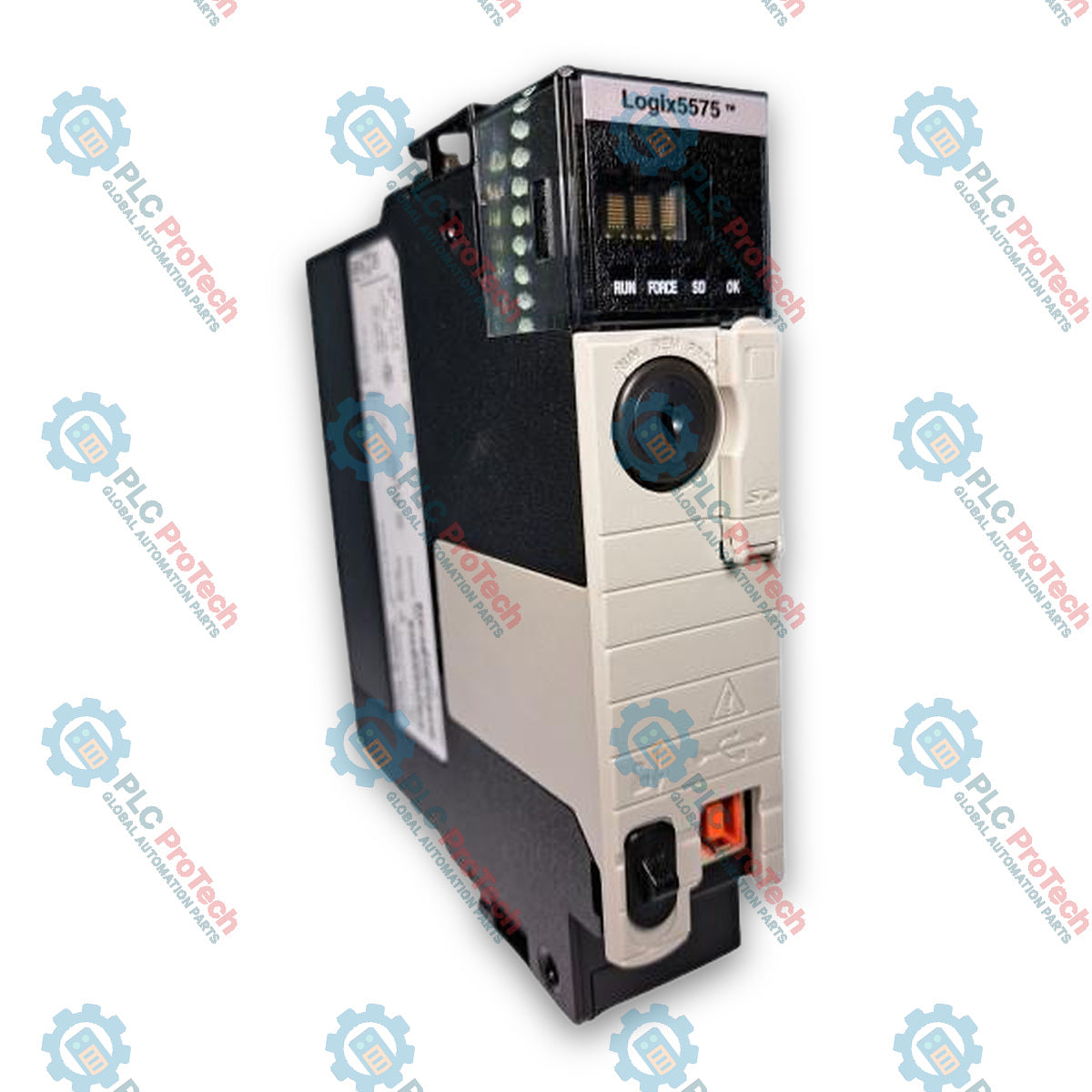

Allen-Bradley 1756-L75 — программируемый контроллер автоматизации (PAC) высокой производительности, относящийся к семейству контроллеров ControlLogix 5570. Разработанный для сложных задач промышленного управления, он выполняет функции центрального процессора в составе системы интегрированной архитектуры Rockwell Automation. Контроллер способен управлять требовательными задачами дискретного управления, управления движением, технологическими процессами и системами безопасности в различных промышленных средах автоматизации.

Оснащённый 32 МБ пользовательской памяти, 1756-L75 обеспечивает значительную ёмкость для больших программ управления, обширного журналирования данных и сложных структур тегов. Элементы передней панели включают 1-портовое соединение USB 2.0 для локального программирования, ввода в эксплуатацию и обновления микропрограммы, а также 4-символьный алфавитно-цифровой дисплей, отображающий в режиме реального времени рабочее состояние, диагностические коды и сведения об инициализации системы.

1756-L75 устанавливается в любой стандартный слот шасси ControlLogix 1756. Обмениваясь данными по высокоскоростной объединительной панели, контроллер интегрируется с широким спектром сетевых интерфейсных модулей, включая EtherNet/IP, ControlNet и DeviceNet, а также напрямую подключается к локальным или удалённым модулям расширения ввода-вывода. В нём используется встроенный несъёмный модуль хранения энергии (ESM), благодаря чему устраняется необходимость обслуживания, связанная с заменой обычной литиевой батареи.

Характеристики

• 32 МБ пользовательской памяти: Обеспечивает большую ёмкость для обширного прикладного кода, сложных структур тегов и обработки данных без дополнительного оборудования памяти.
• Встроенные возможности управления движением: Поддерживает управление движением по сетям EtherNet/IP, а также через интерфейсы SERCOS и аналогового управления движением с помощью совместимых модулей, устанавливаемых в шасси.
• Сервисный порт USB 2.0: Расположенный на передней панели порт USB 2.0 Type-B обеспечивает локальное программирование, настройку, обновление микропрограммы и онлайн-редактирование на полной скорости (12 Мбит/с).
• Алфавитно-цифровой индикатор состояния: Встроенный 4-символьный дисплей в режиме реального времени отображает диагностические индикаторы, коды неисправностей и рабочее состояние.
• Хранение энергии без батареи: Встроенный несъёмный модуль хранения энергии (ESM) сохраняет критически важные данные при циклах отключения и включения питания без необходимости обслуживания батареи.
• Гибкие сетевые возможности: Обмен данными по объединительной панели для поддержки интерфейсов связи EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O и SynchLink.
• Резервное копирование энергонезависимых данных: Включает предварительно установленную карту памяти Secure Digital ёмкостью 1 ГБ (1784-SD1) для автоматического или ручного резервного копирования программного кода и системных параметров.
• Высокоскоростное выполнение: Поддерживает до 32 задач контроллера и до 1 000 программ на задачу, обеспечивая приоритетное выполнение периодических задач, задач, запускаемых событиями, и непрерывных задач.

Применения

• Управление сложными машинами: Обеспечивает высокоскоростную обработку и выполнение логики для автоматизированных сборочных линий, упаковочного оборудования и систем транспортировки материалов.
• Интегрированные системы управления движением: Координирует многоосевые сервоприводы и системы позиционирования с использованием Integrated Motion через интерфейсы EtherNet/IP или SERCOS.
• Управление производственными процессами: Управляет оборудованием для непрерывной и периодической обработки, регулирующими контурами и интеграцией данных в распределённых архитектурах ввода-вывода.
• Системы резервирования: Работает как основной или резервный процессор в конфигурациях резервных шасси ControlLogix с высокой доступностью.

Технические характеристики

Общие сведения

Производительность и память

Связь и интерфейсы

Совместимость и поддержка шасси

Категория изоляции и проводов

Условия эксплуатации

Подключения / интерфейсы

Рекомендации по установке

1. Мера предосторожности: Перед установкой или снятием контроллера отключите все источники питания системы и соблюдайте процедуры защиты от электростатического разряда (ESD).
2. Осмотр шасси: Убедитесь, что шасси 1756, источник питания и разъёмы объединительной платы чистые, не повреждены и надёжно закреплены.
3. Установка модуля: Совместите контроллер 1756-L75 с направляющими любого свободного слота шасси. Плотно задвиньте контроллер в слот, пока верхние и нижние направляющие карты надёжно не зафиксируются.
4. Проверка карты и ESM: Перед включением питания шасси убедитесь, что карта памяти 1784-SD1 полностью установлена в слот.
5. Примечание по использованию USB: Передний USB-порт предназначен исключительно для временного программирования, поиска и устранения неисправностей и ввода в эксплуатацию. Не оставляйте USB-кабель постоянно подключённым во взрывоопасных зонах.

Рекомендации по конфигурации и обслуживанию

• Совместимость программного обеспечения: Программируйте и настраивайте контроллер с помощью прикладного программного обеспечения Rockwell Automation Studio 5000 Logix Designer. Убедитесь, что версия встроенного ПО контроллера соответствует основной версии проекта Studio 5000.
• Резервное копирование параметров: Загрузите готовый код приложения в энергонезависимую память (1784-SD1) через Logix Designer, чтобы обеспечить автоматическое восстановление при полной потере питания системы.
• Обновления встроенного ПО: Выполняйте обновления встроенного ПО через передний USB-интерфейс или подключение EtherNet/IP с помощью программного обеспечения ControlFLASH или ControlFLASH Plus.
• Обслуживание накопителя энергии: Поскольку в 1756-L75 используется встроенный модуль накопителя энергии, регулярное обслуживание литиевой батареи и плановая замена не требуются.
