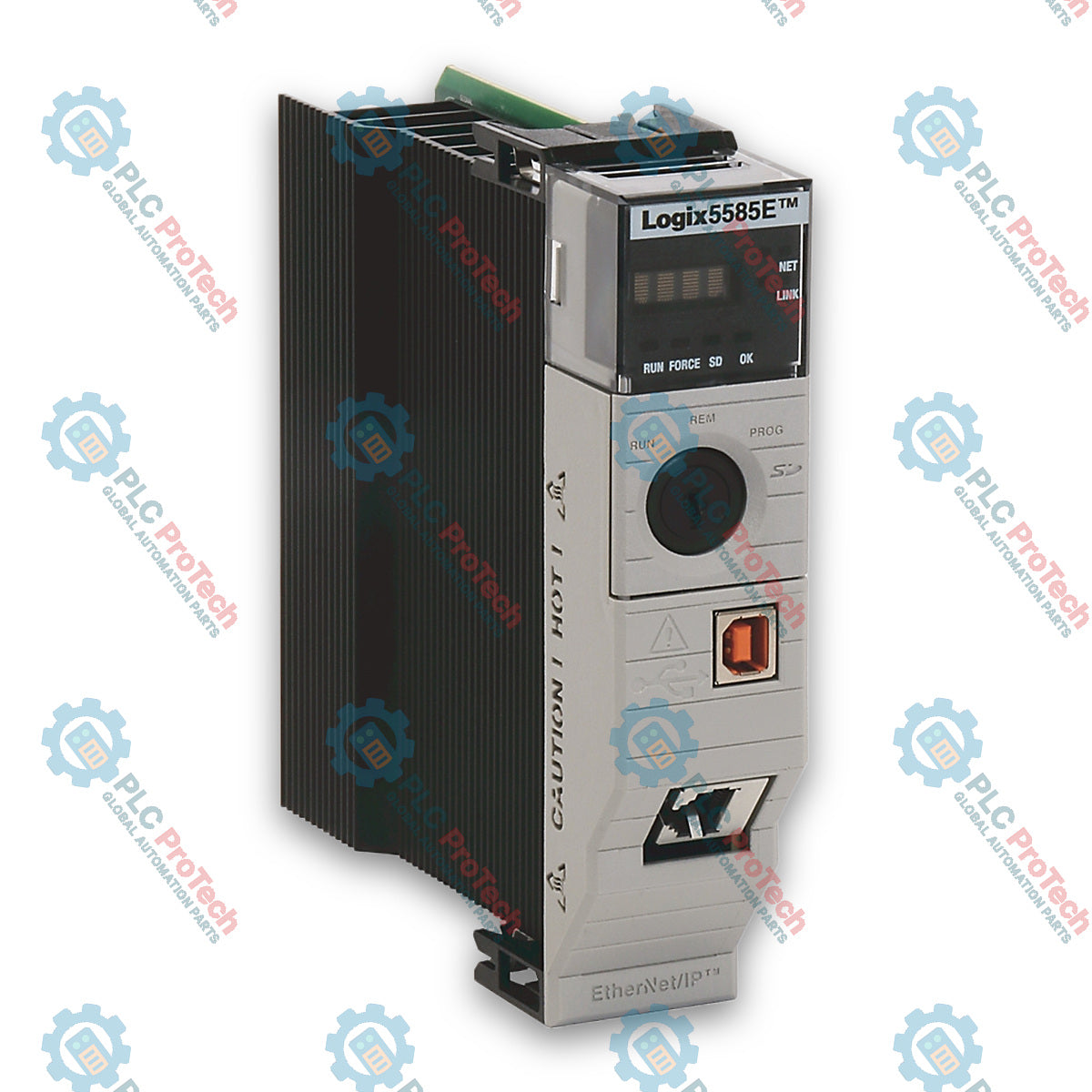

Программируемый контроллер автоматизации Allen-Bradley 1756-L85E ControlLogix 5580

Описание

Allen-Bradley 1756-L85E — программируемый контроллер автоматизации ControlLogix 5580, разработанный для высокопроизводительной обработки данных, управления в реальном времени и интегрированной связи в архитектуре системы Allen-Bradley ControlLogix. Работая как высокопроизводительный центральный процессорный модуль в стандартном шасси 1756 или шасси для эксплуатации в экстремальных условиях, 1756-L85E координирует сложные задачи дискретного управления, управления движением и технологическими процессами в требовательных промышленных средах.

Контроллер 1756-L85E с памятью высокой плотности для программ и многозадачным выполнением поддерживает до 32 отдельных задач и до 1000 программ на задачу. Устройство оснащено встроенным портом Ethernet 1 Гбит/с (с поддержкой работы на скоростях 10/100/1000 Мбит/с) для интеграции в сеть, управления движением и связи с распределенными системами ввода-вывода, а также встроенным USB-портом для локального технического обслуживания и программирования.

Разработанный для гибкого развертывания в промышленных объединительных панелях, модуль работает без ограничений на запуск событий локального ввода-вывода и оснащен 4-символьным диагностическим дисплеем на передней панели для мониторинга состояния в реальном времени. Входящая в комплект карта Secure Digital (SD) объемом 2 ГБ (1784-SD2) обеспечивает дополнительную энергонезависимую память для хранения программного кода, метаданных тегов и конфигураций резервного копирования.

Характеристики

• Высокая производительность выполнения задач: Поддерживает до 32 независимых задач и до 1000 программ на задачу для обработки крупномасштабных задач автоматизации.
• Гигабитное подключение Ethernet: Оснащен встроенным портом Ethernet RJ45 с поддержкой скоростей 10, 100 и 1000 Мбит/с для детерминированного сетевого взаимодействия на уровне всей системы.
• Интегрированные возможности управления движением: Поддерживает Motion over EtherNet/IP для управления до 256 осями через встроенный высокопроизводительный порт Ethernet.
• Локальный интерфейс обслуживания: Оснащен USB-портом со скоростью передачи данных до 12 Мбит/с для временного программирования и диагностического доступа.
• Энергонезависимое резервное копирование данных: Поставляется с предварительно установленной SD-картой 1784-SD2 объемом 2 ГБ для безопасного хранения пользовательской программы и данных тегов.
• Диагностика системы в реальном времени: 4-символьный светодиодный дисплей на передней панели и индикаторы состояния обеспечивают мгновенную проверку работы и локализацию неисправностей.
• Неограниченные локальные триггеры событий: Работа без ограничений на локальные триггеры событий ввода-вывода для максимальной эффективности обработки в реальном времени.

Применения

• Высокоскоростное дискретное производство: Быстрое выполнение сложных логических операций и процедур управления движением в автоматизированных системах сборки, упаковки и транспортировки материалов.
• Распределенное управление движением: Координация многоосевых приводов по сетям EtherNet/IP без специализированных модулей интерфейса управления движением.
• Автоматизация процессов и интеграция с DCS: Централизованная обработка логики и непрерывное управление в архитектурах платформы ControlLogix на уровне всего предприятия.
• Сети ввода-вывода высокой плотности: Сбор и управление данными в больших масштабах через распределенные узлы удаленного ввода-вывода Ethernet, ControlNet и DeviceNet.

Технические характеристики

Общие сведения

Производительность системы и память

Электрические характеристики и параметры питания

Коммуникационные интерфейсы

Параметры окружающей среды

Подключения / интерфейсы

Рекомендации по установке

1. Защита от электростатического разряда (ESD): Всегда надевайте утвержденный заземляющий антистатический браслет и берите печатную плату контроллера только за корпус, чтобы предотвратить повреждение внутренних компонентов статическим электричеством.
2. Проверка совместимости шасси: Перед установкой убедитесь, что шасси 1756 ControlLogix и источник питания установлены и отключены. Обратите внимание, что эксплуатация при температуре до 60 °C требует шасси серии C.
3. Физическая установка: Совместите верхнюю и нижнюю направляющие печатной платы с выбранным слотом в объединительной панели 1756 и плотно задвиньте модуль до фиксации заподлицо с соседними устройствами.
4. Инициализация памяти и ключа: Убедитесь, что карта 1784-SD2 правильно установлена в разъем за передней дверцей, и вставьте ключ переключателя режима 1756-KY1.
5. Сетевые кабели: Подключите стандартный экранированный кабель Ethernet категории 5e/6 к встроенному порту RJ45 в соответствии с требованиями промышленного монтажа IEC 61918.

Рекомендации по конфигурации

1. Соответствие микропрограммного обеспечения: Перед вводом в эксплуатацию проверьте и сопоставьте версии микропрограммного обеспечения контроллера с помощью Rockwell Automation Product Compatibility and Download Center (PCDC).
2. Назначение IP-адреса: Настройте IP-конфигурацию порта Ethernet с помощью программного обеспечения RSLinx Classic или Studio 5000 Logix Designer.
3. Ограничения использования USB: Ограничьте подключения к USB-порту временным локальным обслуживанием с использованием кабелей без концентраторов длиной менее 3,0 метра (9,84 фута).
4. Резервное копирование программы: Запишите окончательную логику приложения и базы данных тегов на энергонезависимую SD-карту емкостью 2 ГБ, чтобы обеспечить быстрое восстановление после циклов отключения и включения питания.
