Описание

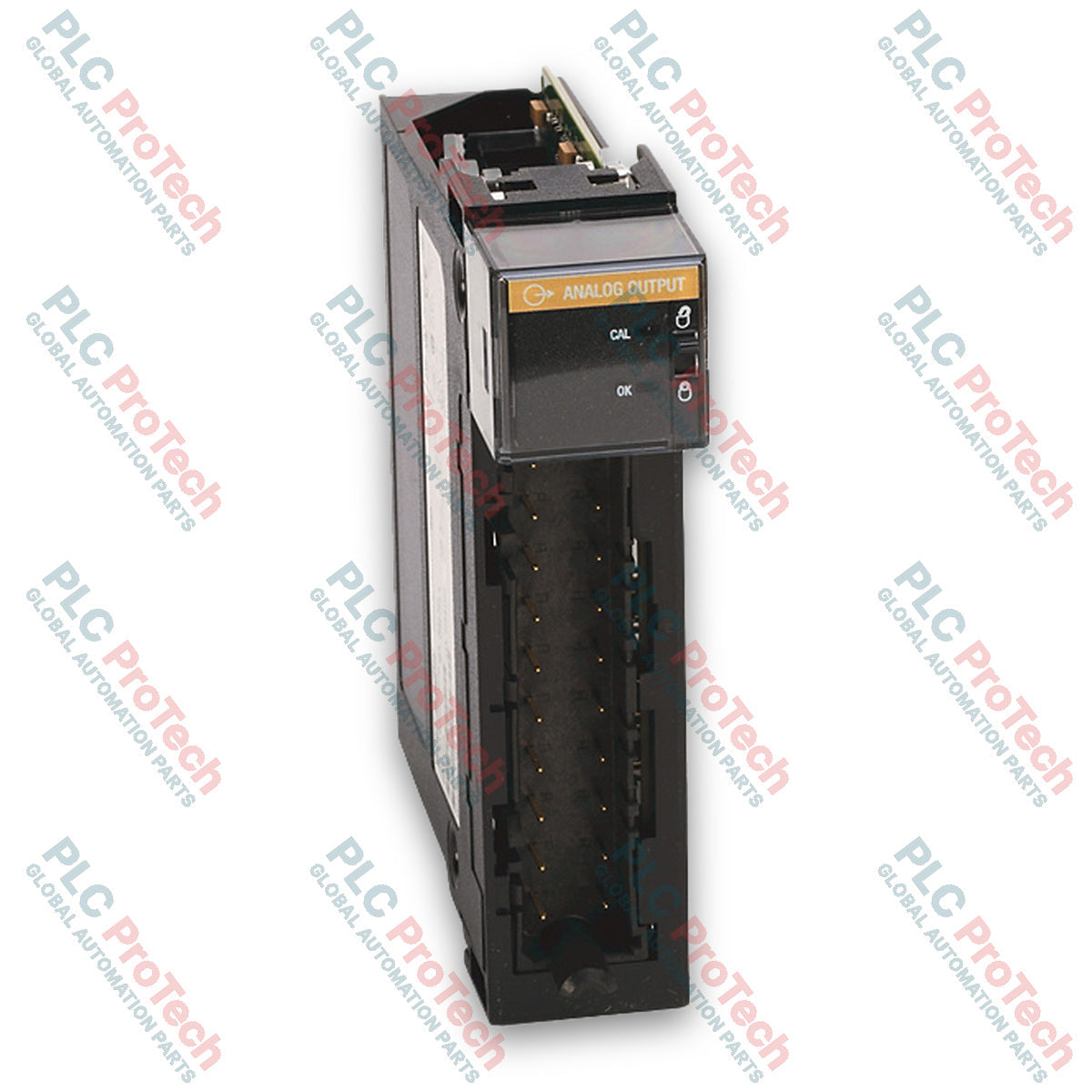

Allen-Bradley 1756-OF4 — это неизолированный модуль аналогового вывода ControlLogix, предназначенный для формирования надежных сигналов управления напряжением и током в системах промышленной автоматизации. Разработанный для непосредственного подключения к объединительной плате ControlLogix, этот модуль способен управлять регулирующими устройствами, исполнительными механизмами и пропорциональными приводами, а также передавать сигналы на внешние регистраторы, устройства регистрации данных, индикаторы и вторичные контроллеры.

Будучи частью платформы Allen-Bradley ControlLogix, 1756-OF4 без проблем интегрируется в стандартные архитектуры шасси 1756. Он поддерживает формирование сигналов высокого разрешения в диапазонах напряжения и тока, обеспечивая точную передачу команд в сложных системах управления технологическими процессами и дискретными операциями.

Особенности

• Четыре неизолированных аналоговых выходных канала с возможностью настройки на сигналы напряжения или тока
• Диапазон выходного напряжения +/-10.4V DC с разрешением 15 бит в диапазоне 10.5V (320 микровольт на бит)
• Диапазон выходного тока от 4 до 20 мА (или от 0 до 20 мА) с разрешением 15 бит в диапазоне 21 мА (650 наноампер на бит)
• Прямая связь с объединительной платой и распределение питания через шасси 1756 ControlLogix
• Корпус открытого типа, предназначенный для монтажа в стандартном промышленном шкафу
• Встроенная диагностика обрыва цепи и неисправностей, связанных с выходом сигнала за допустимый диапазон

Применение

• Управление регулирующими клапанами и заслонками в технологических отраслях
• Формирование заданий скорости и крутящего момента для преобразователей частоты
• Передача сигналов на ленточные регистраторы и системы сбора данных
• Распределение заданий на внешние контроллеры и контуры КИП

Технические характеристики

Подключения и интерфейсы

Модуль 1756-OF4 подключается к полевым устройствам с помощью съемной клеммной колодки (RTB), например 1756-TBNH или 1756-TBSH (заказывается отдельно). Клеммная колодка обеспечивает надежное винтовое или пружинное подключение полевой проводки. Для всех каналов аналогового вывода настоятельно рекомендуется использовать экранированный кабель типа «витая пара», чтобы минимизировать влияние электромагнитных помех (EMI) в промышленных условиях.

Рекомендации по установке

• Перед установкой или извлечением модуля убедитесь, что питание шасси 1756 полностью отключено.
• Установите модуль в любой свободный слот шасси 1756 ControlLogix. Модуль имеет ключевую защиту, предотвращающую неправильную установку в несовместимые слоты шасси.
• Зафиксируйте модуль с помощью верхней и нижней защелок, затем установите съемную клеммную колодку на переднюю часть корпуса.
• Подключайте экраны сигнальных кабелей к заземлению с низким импедансом только с одного конца, обычно к шине заземления шасси, чтобы предотвратить образование контуров заземления.
