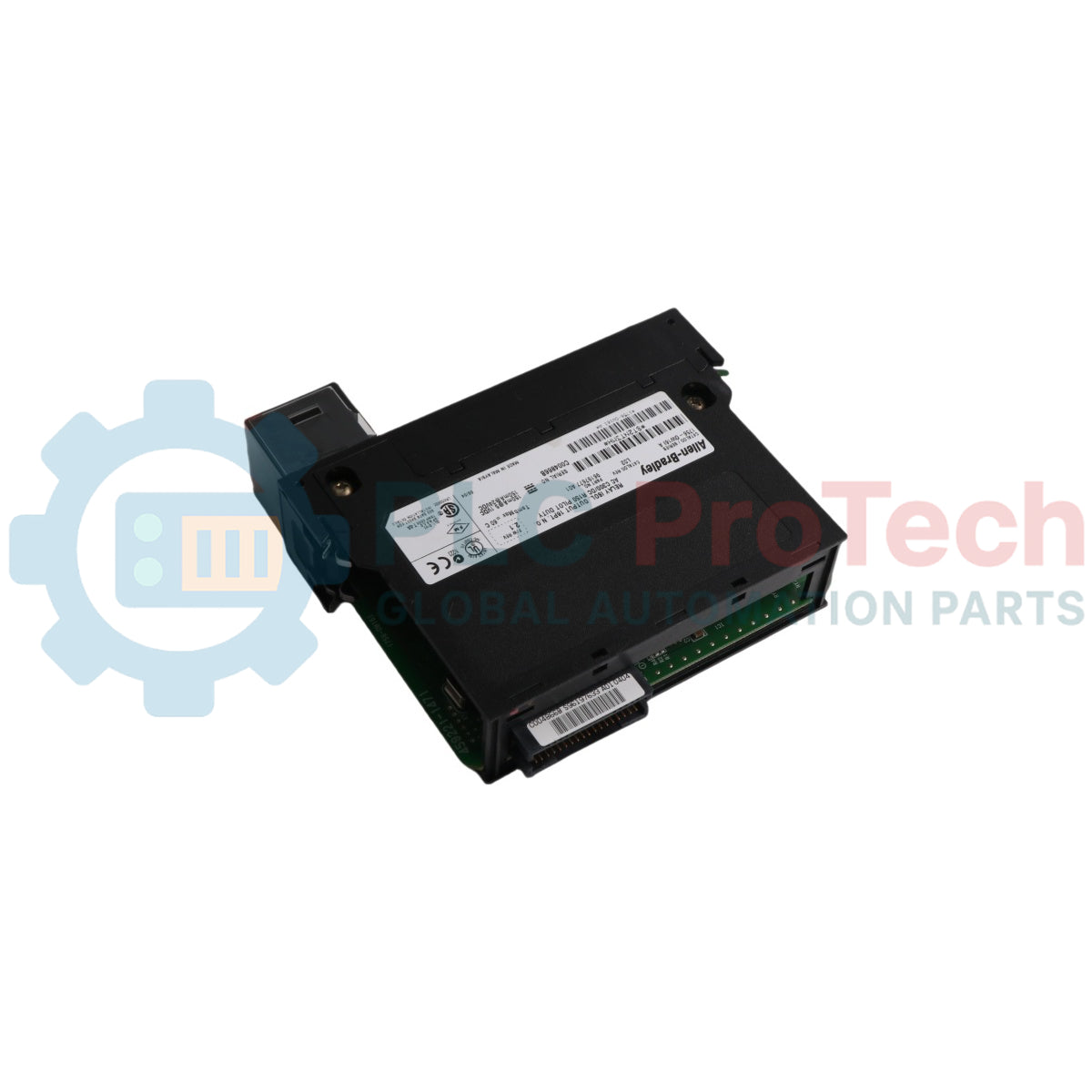

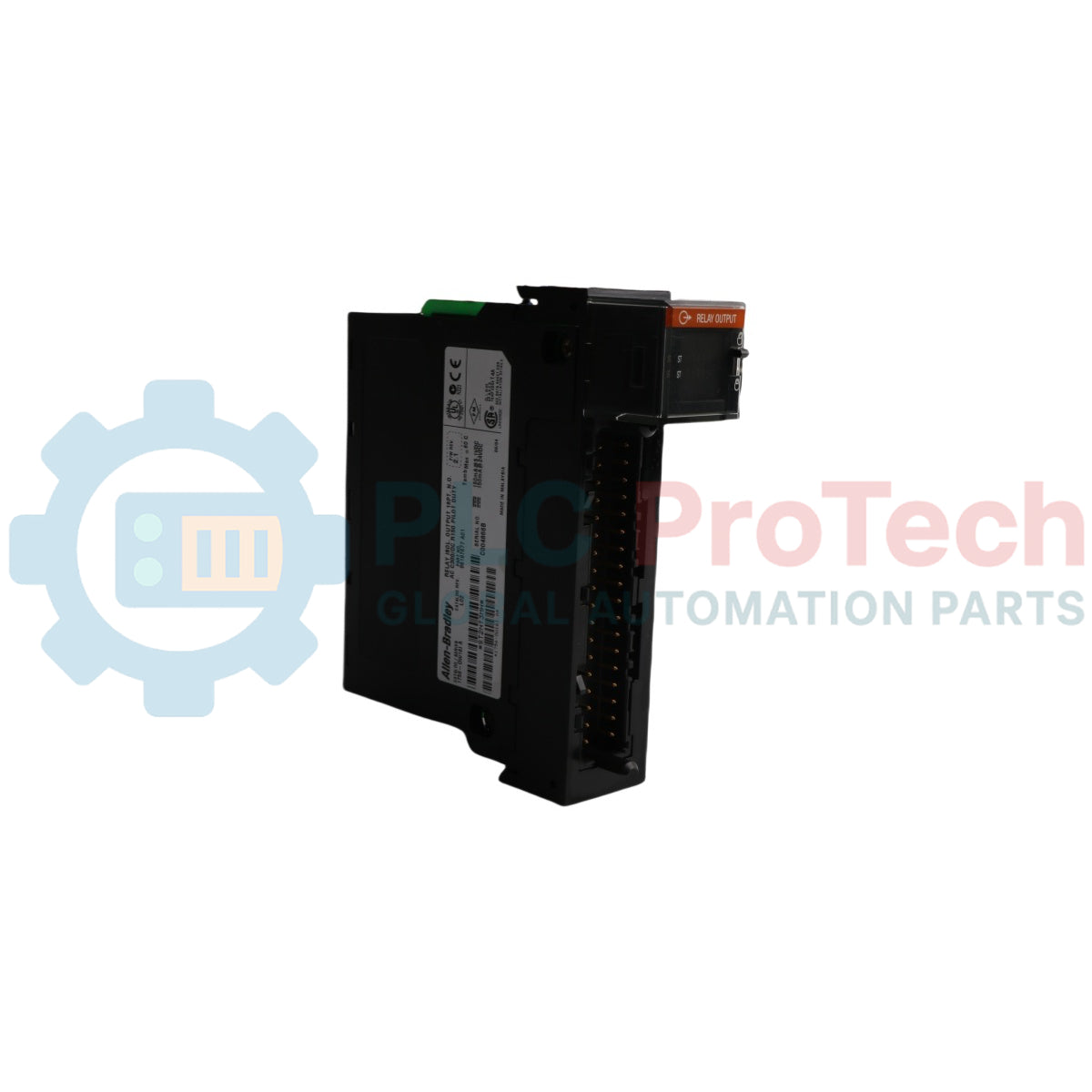

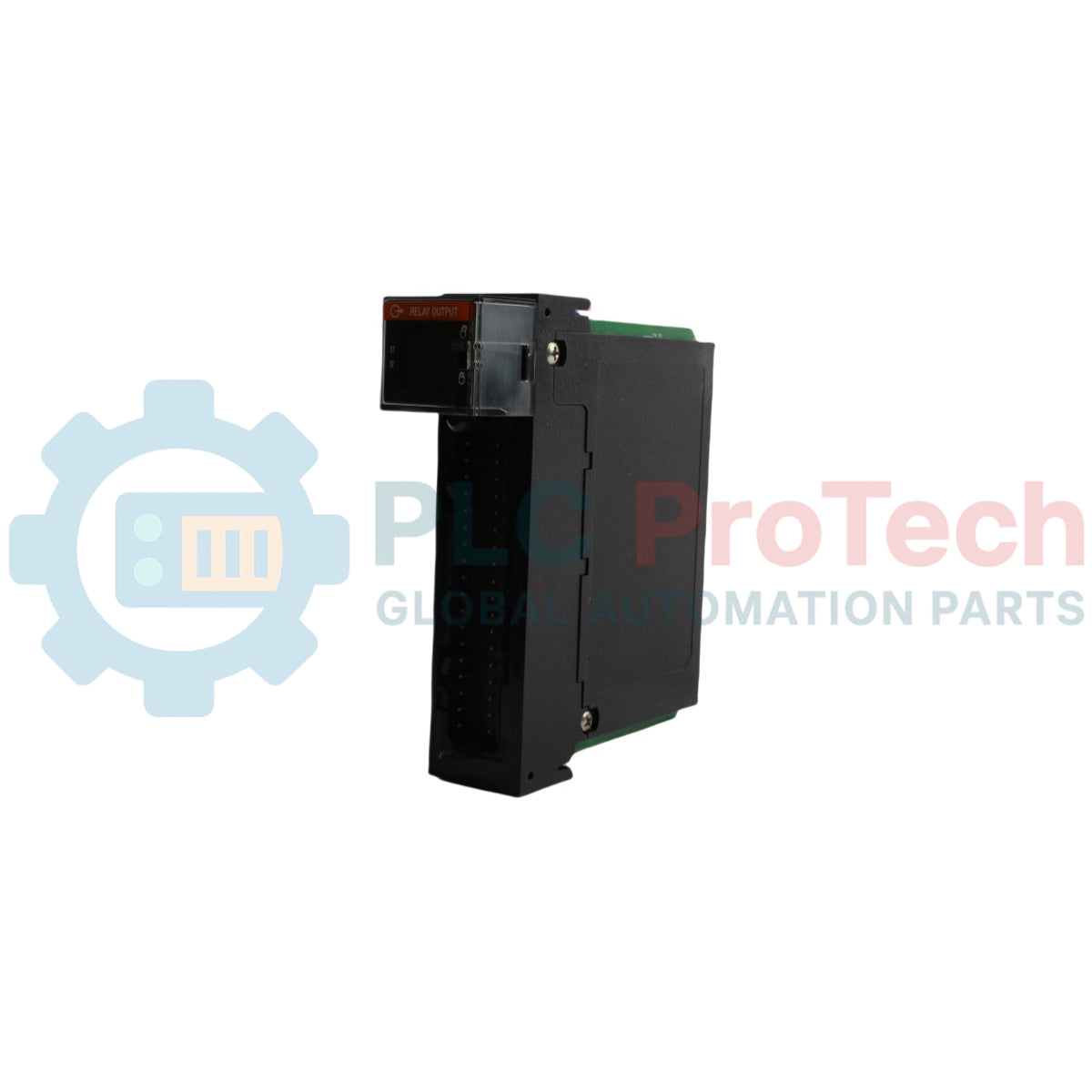

Модуль цифрового реле на 16 точек Allen-Bradley 1756-OW16I ControlLogix

Технический обзор

Модуль  1756-OW16I работает как высоконадежный цифровой выходной блок с одним слотом, разработанный для архитектуры Allen-Bradley ControlLogix. Спроектирован специально для сложных технологических блокировок на тепловых электростанциях, нефтеперерабатывающих заводах и горнодобывающей промышленности, этот модуль предоставляет шестнадцать независимых каналов релейных контактов формы A, нормально разомкнутых. Каждый выходной контур полностью гальванически изолирован от соседних каналов и логики шины, что позволяет одновременно использовать различные переменные и постоянные напряжения на одном корпусе модуля. Исключая общие пути заземления и подавляя высоковольтные переходные помехи, модуль предотвращает каскадные отказы каналов, эффективно снижая неожиданные простои полевого оборудования в условиях сильной вибрации и электрических помех на промышленных объектах.

Архитектура системы и функциональные особенности

Аппаратная топология этого цифрового релейного блока использует шестнадцать отдельных, механически прочных контактных реле с базовыми изоляционными барьерами, рассчитанными на непрерывную электрическую изоляцию 250 В. Он обеспечивает встроенные возможности планирования, позволяя синхронизировать переходы состояний контактов с максимальной задержкой 16,7 мс относительно матрицы Координированного системного времени (CST) шины Logix. Модуль оснащён независимым, программно настраиваемым управлением состояниями как в режиме ошибки, так и в программном режиме, что позволяет системным инженерам заранее задавать индивидуальные реакции каналов — удержание последнего состояния, принудительное включение или принудительное отключение (по умолчанию) — для сохранения безопасных условий на объекте при сбоях процессора. Внутренние аппаратные перемычки не требуются, вместо этого используется электронное программное кодирование через интегрированную среду разработки для предотвращения ошибочной установки модуля при обслуживании на объекте.

Инженерные спецификации

Часто задаваемые вопросы

Каково значение спецификации минимального тока нагрузки 10 мА для 1756-OW16I?

Электромагнитным контактам требуется минимальный ток смачивания 10 мА, чтобы надежно пробить тонкие оксидные пленки, которые естественным образом образуются на поверхностях контактов со временем. Работа при токе ниже этого порога может привести к нестабильной проводимости сигнала или ложным показаниям разомкнутой цепи, несмотря на возбуждение катушки реле.

Содержит ли 1756-OW16I внутреннюю предохранительную защиту для изоляции короткозамкнутых полевых нагрузок?

Нет. Модуль не имеет внутренней предохранительной защиты. Для защиты цепей контактов реле от повреждений из-за перегрузки по току при неисправностях в полевых цепях необходимо использовать внешние предохранители. Рекомендуется использовать предохранительный интерфейсный модуль (IFM) согласно публикации 1492-TD008, хотя сертификация агентств ограничена только прямыми подключениями через стандартные съемные клеммные блоки ControlLogix (RTB).

Почему максимальная частота переключения ограничена 0,3 Гц при номинальной нагрузке?

Поскольку 1756-OW16I использует механические контакты, а не твердотельные триаки или транзисторы, чрезмерно высокая частота циклов вызывает тепловые напряжения и деградацию дуги. Ограничение частоты циклов до 1 операции каждые 3 секунды предотвращает перегрев контактов и обеспечивает ожидаемый срок службы контактов: 300 кГц для резистивных нагрузок и 100 кГц для индуктивных.

Пусконаладка на объекте и декларации безопасности

• Снижение дуговых разрядов для индуктивных нагрузок: При управлении индуктивными элементами поля, такими как катушки пускателей двигателей или соленоиды большой мощности, необходимо устанавливать внешние ограничители перенапряжений непосредственно на клеммах нагрузки. Для цепей переменного тока используйте соответствующую RC-цепь гашения, для цепей постоянного тока — диод свободного хода. Несгашённая индуктивная противо-ЭДС (обратная ЭДС) ускоряет износ контактов, что приводит к их сварке и катастрофическому повреждению модуля.

• Выбор клеммных сборок и заземление: Подключение проводников на объекте должно выполняться с использованием официальных клеммных блоков на 36 или 20 контактов (например, 1756-TBCH, 1756-TBNH). Разделяйте все линии переменного высокого напряжения от низковольтных постоянных логических проводов, прокладывая их через отдельные кабельные каналы внутри распределительного шкафа. Обеспечьте низкоомное соединение рамы шасси с центральной системой заземления предприятия.

• Предупреждение о техническом обслуживании под напряжением (ограничения RIUP): Хотя базовая архитектура ControlLogix допускает снятие и установку модулей под напряжением (RIUP) во время эксплуатационного обслуживания, выполнение этой процедуры в опасных зонах (класс I, подразделение 2, температурный код T4A) опасно. Цепи питания на стороне объекта должны быть полностью изолированы и проверены на отсутствие напряжения перед отсоединением механических клеммных колодок или извлечением модуля из шасси.
