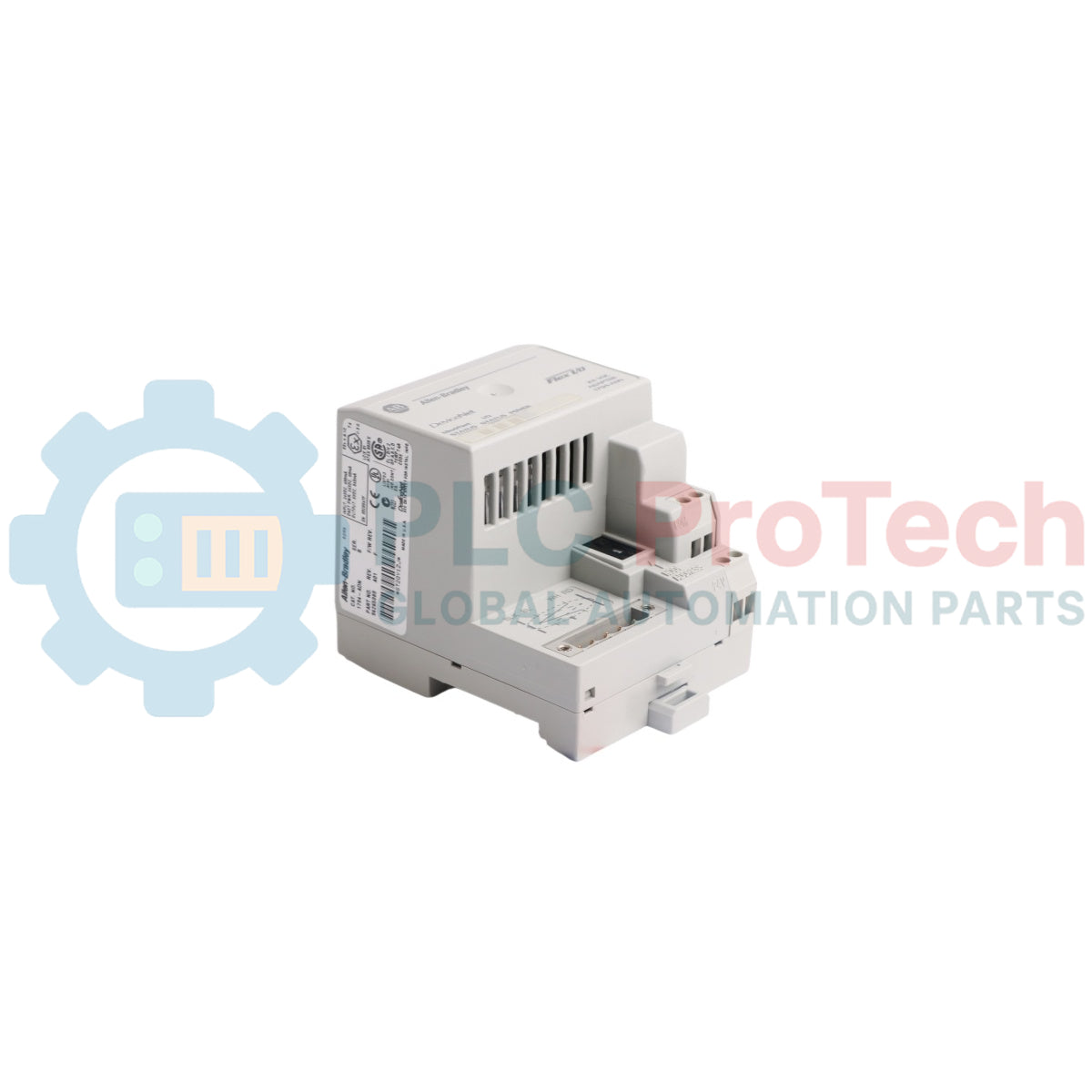

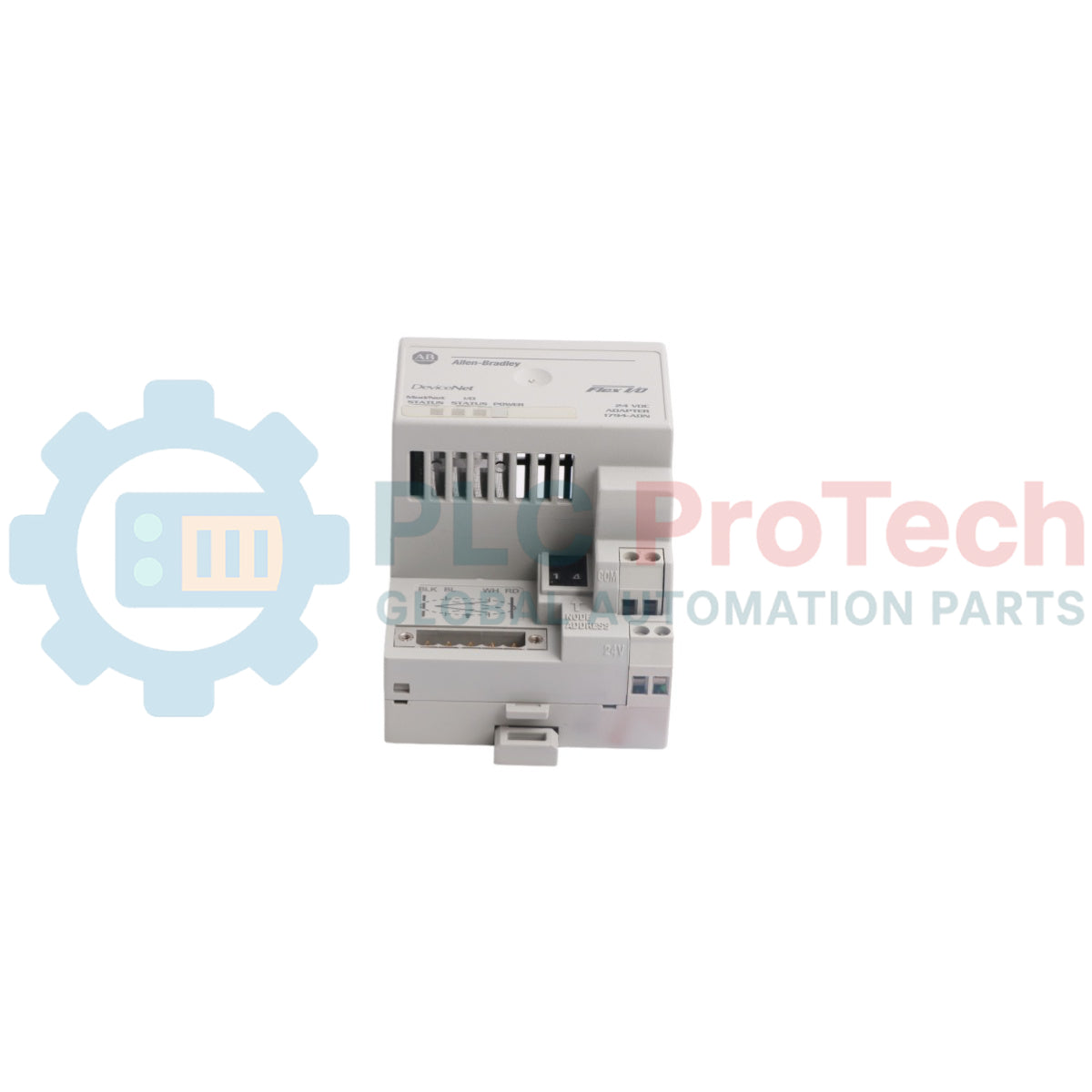

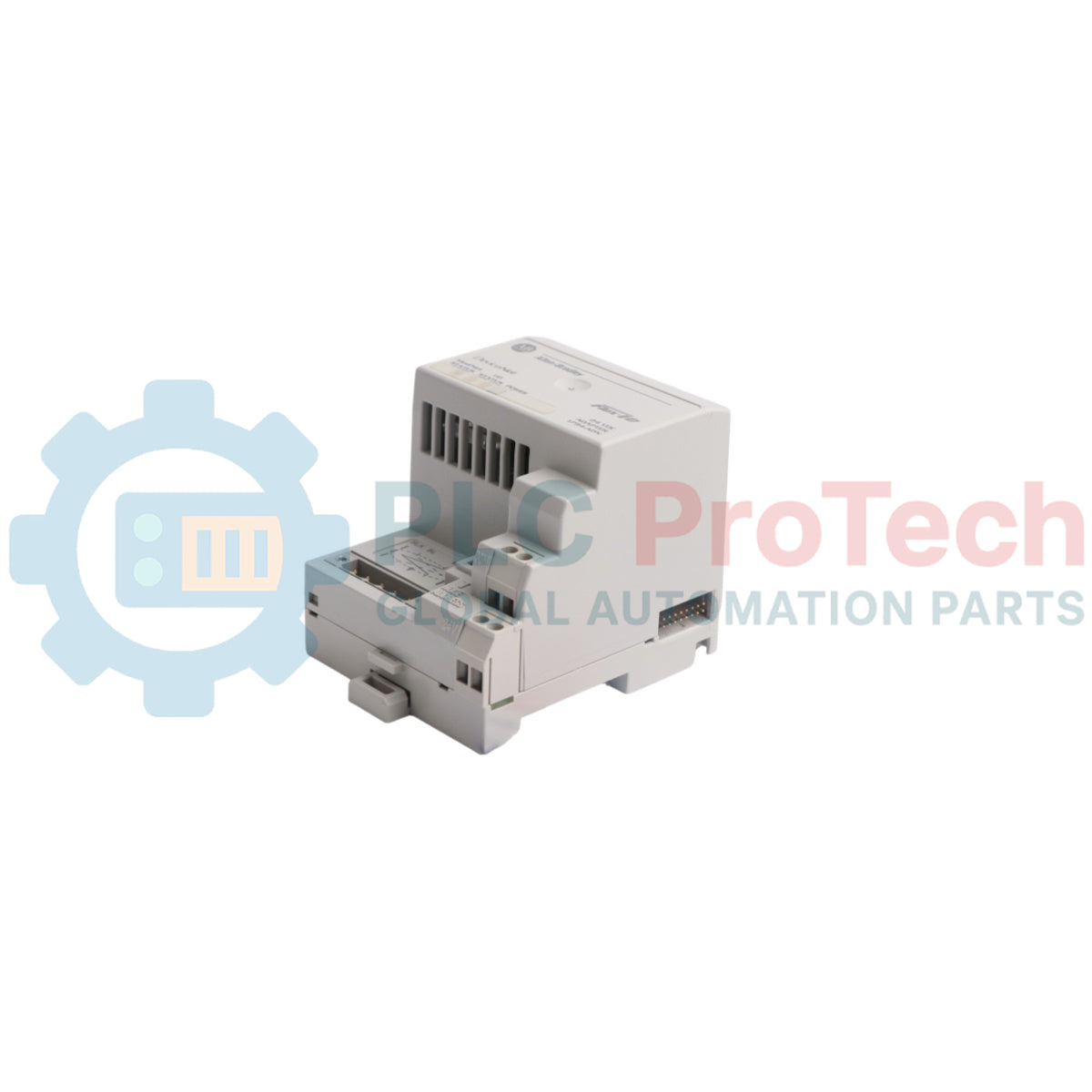

Allen-Bradley 1794-ADN адаптер DeviceNet для FLEX I/O

Описание

1794-ADN — это сетевой коммуникационный адаптер, предназначенный для распределённой платформы ввода-вывода FLEX I/O. Этот компонент служит физическим и логическим шлюзом, связывающим локальный кластер до восьми цифровых, аналоговых или специализированных рабочих модулей с централизованным программируемым логическим контроллером через сетевую инфраструктуру DeviceNet. Он управляет высокоскоростным двунаправленным обменом данными, преобразуя переменные подсистемной шины через заднюю шину FlexBus в дискретные кадры прикладного уровня, определённые открытым стандартом промышленной сети.

Работая как стандартное ведомое устройство на шине ведущего устройства, модуль содержит встроенные микроконтроллеры, управляющие независимыми процедурами начального сопоставления, включая протокол обнаружения при первом запуске, который автоматически определяет и назначает точные размеры блоков для каждого физического слота ввода-вывода. Встроенное коммуникационное оборудование поддерживает одиночное ответвление или линейную топологию типа «гирлянда» с использованием вставных разъёмов, закрепляемых винтами. 1794-ADN устанавливается внутри промышленных шкафов, удалённых массивов датчиков, на конвейерных линиях сборочных предприятий и локальных технологических установках, где требуется надёжное и компактное мультиплексирование сигналов для сокращения объёма физической проводки в шкафу.

Характеристики

• Обеспечивает сопряжение централизованной инфраструктуры DeviceNet с локальными модульными распределёнными шинами FLEX I/O.
• Автоматическое обнаружение физических слотов ввода-вывода и разбор конфигурации при выполнении процедуры включения питания.
• Съёмный сетевой винтовой разъём на передней панели поддерживает кабельные соединения шины во время замены.
• Три физических поворотных переключателя с цифровыми разрядами позволяют немедленно задавать адрес узла с помощью жёсткого подключения.
• Прямая внутренняя трансляция данных для подключения до восьми различных рабочих модулей задней шины.
• Три отдельных диагностических светодиода обеспечивают локальную индикацию состояния питания, адаптера и сетевого соединения.

Применения

• Агрегация данных датчиков распределённых панелей управления в масштабных сетях производственных предприятий.
• Мониторинг производственных линий на сборочных постах автомобилей и управление дискретными блоками.
• Системы сортировки конвейеров и распределительные кластеры линий высокоплотной упаковки.
• Сбор данных специализированного оборудования производственных установок.

Технические характеристики

Соединения/интерфейсы

Рекомендации по установке

Монтаж на DIN-рейку

Наденьте верхний выступ кронштейна адаптера на металлическую DIN-рейку IEC-совместимого типа шириной 35 мм. Поверните нижнюю часть корпуса модуля вниз, пока подпружиненная нижняя фиксирующая защелка не войдет в зацепление и не зафиксируется. Установите жесткие физические концевые фиксаторы по обе стороны крайних концов рейки, чтобы предотвратить боковое смещение.

Выравнивание объединительной платы FlexBus

Расположите модуль сетевого адаптера в крайнем левом слоте монтажной рейки. Совместите профиль приемного паза на нижней правой стенке корпуса с анкерным крюком первого функционального основания клемм ввода-вывода и плотно сдвигайте модули друг к другу, пока контакты боковой шины соединения FlexBus полностью не войдут в клеммные гнезда.

Требования к подключению и моменту затяжки

Используйте исключительно многожильные медные проводники для оконцевания полевых кабелей, соблюдая указанные ограничения по сечению. Затяните все силовые соединения передней съемной клеммной колодки с моментом ровно 0,8 N·м (7 фунт-сила·дюйм). Убедитесь, что соединительные провода источника питания, подключенные к внешнему входу постоянного тока, имеют минимальную длину, не превышающую 3 метра суммарно.

Правила разделения от источников помех

Для предотвращения высокочастотной индукции электромагнитного поля прокладывайте ответвления сетевого интерфейса и соответствующие сигнальные линии FlexBus отдельно от силовых ответвлений, кабелепроводов выходов частотно-регулируемых приводов, зон высоковольтной коммутации и мощных линий питания двигателей.

Часто задаваемые вопросы

Какое максимальное число модулей может обслуживать этот адаптер?

Устройство может взаимодействовать максимум с восемью независимыми модульными блоками FLEX I/O, непрерывно подключёнными с правой стороны его объединительной платы.

Как задаётся уникальный сетевой адрес этого компонента?

Сетевой адрес задаётся вручную регулировкой трёх механических поворотных переключателей с колёсиками на передней панели до запуска сети.

Какую мощность внутренний контур передаёт на локальную объединительную плату?

Адаптер подаёт максимальный ток 640 мА при напряжении 5 В постоянного тока для питания логических микросхем подключённых модулей расширения.

Требуется ли этому устройству питание как от внешнего источника, так и от сетевого кабеля?

Да, для внутренней объединительной платы требуется стандартный вспомогательный источник питания 24 В постоянного тока, тогда как основная схема трансивера должна получать питание непосредственно от активных магистральных линий DeviceNet.

Что означают циклы мигания красного индикатора Module/Network?

Мигающий красный индикатор обозначает незначительную устранимую неисправность, например конфликт настроек адреса или несоответствие регистра данных.

Какова максимальная скорость передачи данных, поддерживаемая этим соединением?

Адаптер поддерживает стандартные для промышленности скорости передачи 125 кбит/с, 250 кбит/с и 500 кбит/с в зависимости от общей длины сетевого контура.

Может ли инженер заменить сетевой адаптер в горячем режиме, когда система активна?

Нет. Хотя отдельные модули ввода-вывода можно снимать под напряжением, полное извлечение сетевого адаптера полностью прерывает обмен данными со всеми восемью вторичными точками.

Какой номинал изоляции сертифицирован для этой конкретной структуры интерфейса?

Устройство оснащено базовой изоляцией, сертифицированной для непрерывного выдерживания разности потенциалов до 50 В между линиями питания пользователя и схемой системной логики.

Какая настройка запускает полное стирание заводской конфигурации оборудования?

Установка трёх механических поворотных переключателей в положение 888 и отключение и повторное включение питания запускают процедуру очистки внутренней памяти.

Какой тип кабеля разрешено использовать для соединения основных шин?

Для сетевого соединения требуется сертифицированный экранированный промышленный кабель DeviceNet на основе витой пары Belden YR-29832 или его эквивалент.
