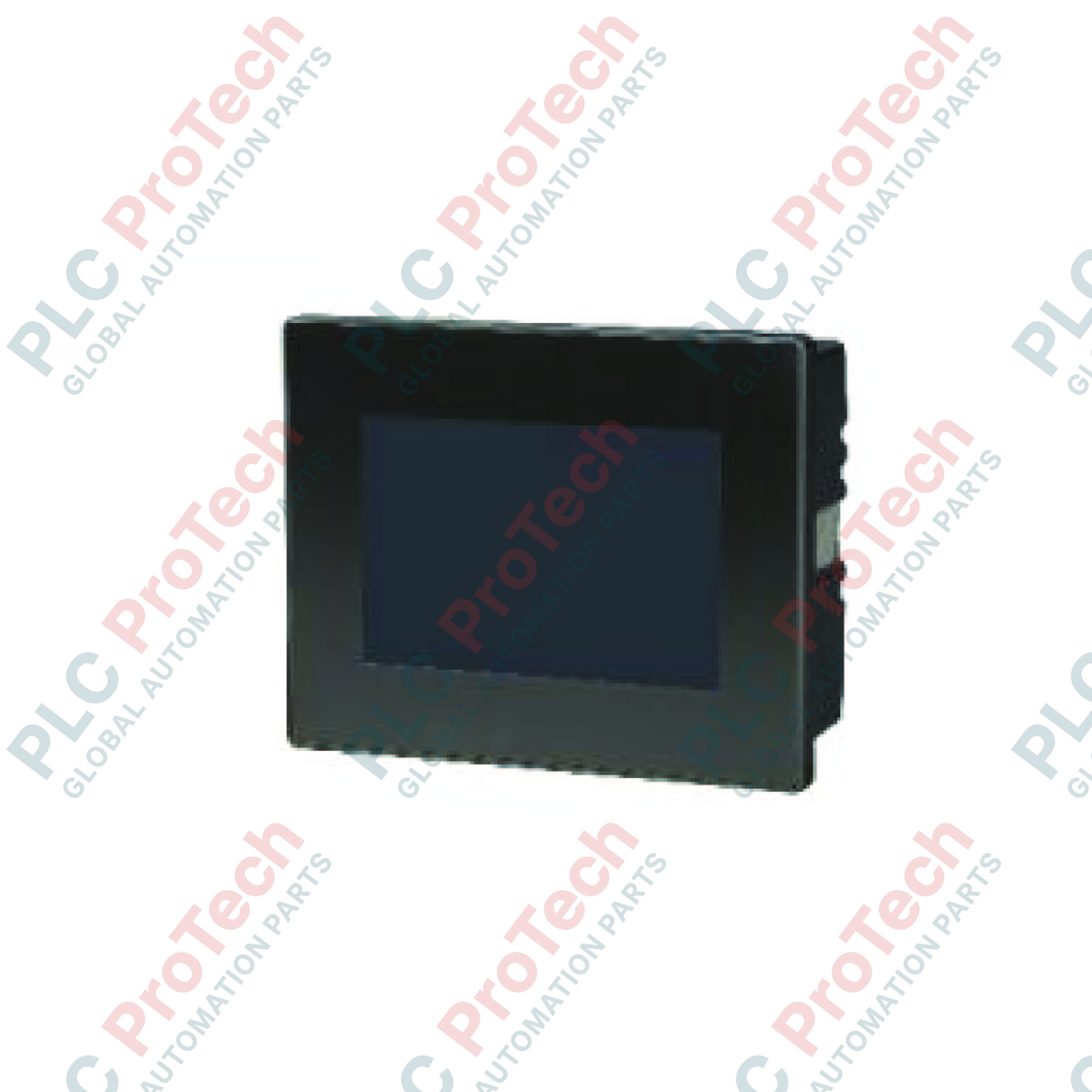

B&R 6PPT50.0702-10B — терминальная серия Power Panel T50

Обзор визуализации процессов

 B&R 6PPT50.0702-10B (6PPT50.0702-10B)  представляет собой защищённый промышленный человеко-машинный интерфейс с диагональю 7,0 дюйма, предназначенный для модульных архитектур управления. Используемая на автоматизированных производственных линиях, водоочистных станциях и предприятиях химической промышленности, эта операторская панель на базе браузера выполняет функции специализированного узла визуализации. Благодаря встроенной веб-технологии, передающей аналитику производственного процесса непосредственно от центрального контроллера, устройство обеспечивает отзывчивое взаимодействие с процессом, сокращает время поиска и устранения неисправностей на объекте и защищает сложные сети управления от узких мест, связанных с настройкой оператором.

Архитектура и характеристики мультитач-дисплея

Этот операторский терминал Power Panel T50 построен на двухъядерном процессоре ARM Cortex-A9, оптимизированном для ускорения загрузки страниц и эффективного управления динамическими графическими макетами. Аппаратная часть оснащена широкоформатным дисплеем WVGA с диагональю 7,0 дюйма, выполненным по технологии износостойкого цветного TFT и дополненным стеклянной лицевой панелью с проекционно-ёмкостным мультитачем (PCT). В элегантную чёрную переднюю рамку встроены стандартные базовые интерфейсы без дополнительных опций расширения, что обеспечивает низкое энергопотребление и высокую надёжность системы в стандартных конфигурациях.

Таблица технических характеристик

Инженерная диагностика и часто задаваемые вопросы

Каковы основные признаки неисправности связи на выходе этой браузерной панели?

Если 6PPT50.0702-10B успешно загружается, но не может открыть экраны промышленного приложения ЧМИ, произошёл внутренний сбой связи браузера. Проверьте состояние светодиодов рядом с портом сетевого интерфейса, убедитесь, что соединительный кабель Ethernet надёжно подключён, и проверьте соответствие IP-адреса веб-сервера целевого ПЛК конфигурации, заданной в системных параметрах загрузки панели.

Поддерживает ли этот сенсорный экран работу, когда техник носит толстые промышленные перчатки?

Стеклянная лицевая панель с проекционно-ёмкостным сенсором (PCT) оптимизирована для работы голыми руками или в тонких специализированных перчатках для чистых помещений. Если операторы должны носить толстые кожаные или утеплённые промышленные защитные перчатки, точность сенсорного управления может снизиться. В таких условиях отрегулируйте пороги чувствительности в собственном меню конфигурации терминала или используйте стилус, откалиброванный для ёмкостных поверхностей.

Как следует устранять полное зависание или блокировку дисплея в производственном цехе?

Если панель перестала реагировать на сенсорные команды, выполните корректный перезапуск питания, отсоединив основной разъём питания 24 VDC минимум на 10 секунд. Перед восстановлением питания осмотрите поверхность переднего стекла на наличие плотной масляной плёнки, скоплений токопроводящей пыли или локального скопления влаги, поскольку посторонние загрязнения на PCT-экране могут вызывать ложные ошибки мультитача и блокировать регистр ввода.

Рекомендации по вводу в эксплуатацию и монтажу в корпус

• Монтажный вырез и уплотнение прокладкой: Перед установкой 6PPT50.0702-10B в дверную панель шкафа управления убедитесь, что необработанные края выреза полностью гладкие и не имеют заусенцев. Убедитесь, что встроенная уплотнительная прокладка идеально ровно установлена в своём пазу для обеспечения надёжного пыленепроницаемого и влагостойкого уплотнения, защищающего внутреннюю электронику от аэрозоля охлаждающей жидкости и металлических частиц.

• Заземление и отвод статического электричества: Проложите толстый функциональный заземляющий провод с низким импедансом от заземляющего вывода на задней стороне алюминиевой рамы панели непосредственно к главной медной заземляющей шине вспомогательной панели. Надлежащее заземление отводит статический заряд с лицевой стеклянной панели, предотвращая искажение внутренних процессов обработки данных ёмкостными помехами и возникновение нестабильных сенсорных вводов.

• Зазоры для конвекции и отвод тепла: Устанавливайте терминал вертикально для обеспечения естественного вертикального потока воздуха через задние охлаждающие рёбра. Оставляйте свободный зазор не менее 50 мм со всех сторон заднего корпуса внутри шкафа. Если внутренняя температура окружающей среды в шкафу приближается к верхнему пределу 50 °C, установите фильтрующий вентилятор шкафа, чтобы предотвратить образование локальных зон перегрева, снижающих эффективность процессора.
