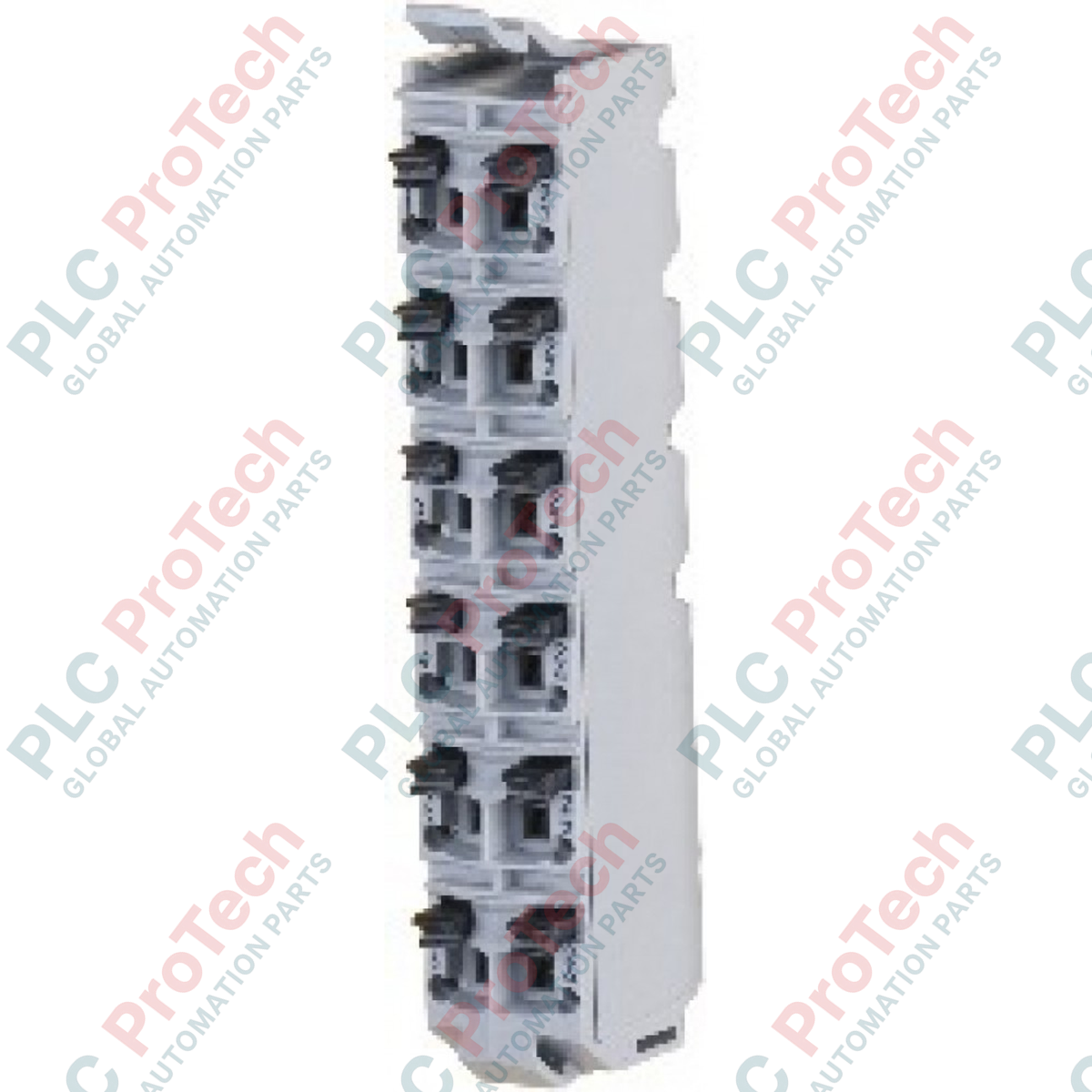

X20TB12 B&R Серия X20 12-контактный клеммный блок с защёлкой

Обзор продукта

 X20TB12 (X20TB12) — это высокоплотный клеммный блок на 12 контактов, специально разработанный для модульной архитектуры ввода-вывода системы B&R X20. Используя передовую технологию подключения push-in, этот клеммный блок обеспечивает быструю проводку без инструментов, значительно сокращая время сборки и затраты на труд при изготовлении шкафов управления.  X20TB12 спроектирован для максимальной надежности в промышленных условиях, обеспечивая надежный, виброустойчивый интерфейс для распределения питания 240 В переменного тока и маршрутизации сигналов. Его точно сформованный корпус и высокопроводящие контакты гарантируют низкое сопротивление соединения, что делает его ключевым компонентом для поддержания целостности сигналов в широком ассортименте цифровых и аналоговых модулей системы X20.

Техническая конфигурация

X20TB12 оптимизирован для высокопроизводительного электрического соединения. Конструкция клеммного зажима push-in требует типичного усилия всего 10 N на контакт, что позволяет напрямую вставлять твердые провода или провода с наконечниками. Геометрия контакта рассчитана на номинальное напряжение 240 В переменного тока (максимальное значение — 300 В переменного тока) и характеризуется исключительно низким сопротивлением контакта ≤5 мОм для минимизации тепловых потерь. Совместим исключительно с медной проводкой,  X20TB12 обеспечивает стабильный электрический путь для приложений с высоким током. Механическая конструкция включает встроенные поля для маркировки и точки тестирования, что позволяет обслуживающему персоналу проводить диагностику без отключения полевой проводки.

Технические характеристики

Технические вопросы и ответы

Поддерживает ли X20TB12 многожильный провод без наконечников?

Хотя технология push-in оптимизирована для твердых проводов и наконечников, многожильные провода можно вставлять, используя стандартную отвертку для нажатия на оранжевый механизм разблокировки. Однако для долгосрочной виброустойчивости настоятельно рекомендуется использовать обжатые наконечники.

Можно ли использовать алюминиевую проводку с этим клеммным блоком?

Нет. X20TB12 рассчитан строго на медные провода. Использование алюминиевого провода может привести к гальванической коррозии и увеличению сопротивления контакта, что может вызвать локальный перегрев или потерю сигнала.

Как выполнить проверку напряжения на подключенном X20TB12?

Каждый из 12 контактов имеет отдельное отверстие для тестирования. Это позволяет стандартному щупу мультиметра контактировать с внутренней шиной без снятия провода или клеммного блока с модуля ввода-вывода, обеспечивая безопасную и эффективную диагностику.

Руководство по проектированию и установке

• Точность проводки: Убедитесь, что все медные провода зачистены ровно на 7–9 мм. Недостаточная зачистка может привести к ненадежному механическому креплению, а избыточная — оставляет оголенные проводники, что увеличивает риск короткого замыкания между соседними контактами в условиях высокой плотности и напряжения 240 В переменного тока.

• Защита от натяжения и прокладка: Чтобы избежать механического напряжения на контактах push-in, убедитесь, что полевая проводка надежно поддерживается внутри кабель-канала. Избегайте резких изгибов сразу после выхода из клеммного блока, так как это может создать рычаг на внутренний зажим и со временем ухудшить сопротивление контакта ≤5 мОм.

• Кодирование и идентификация: Используйте встроенные слоты для маркировки на X20TB12 для четкой маркировки каждого контакта. При использовании в сложных системах с несколькими блоками X20TB12 проверяйте механическое кодирование, чтобы обеспечить правильное соединение клеммного блока с соответствующим модулем ввода-вывода, предотвращая случайное переподключение линий питания и сигналов.
