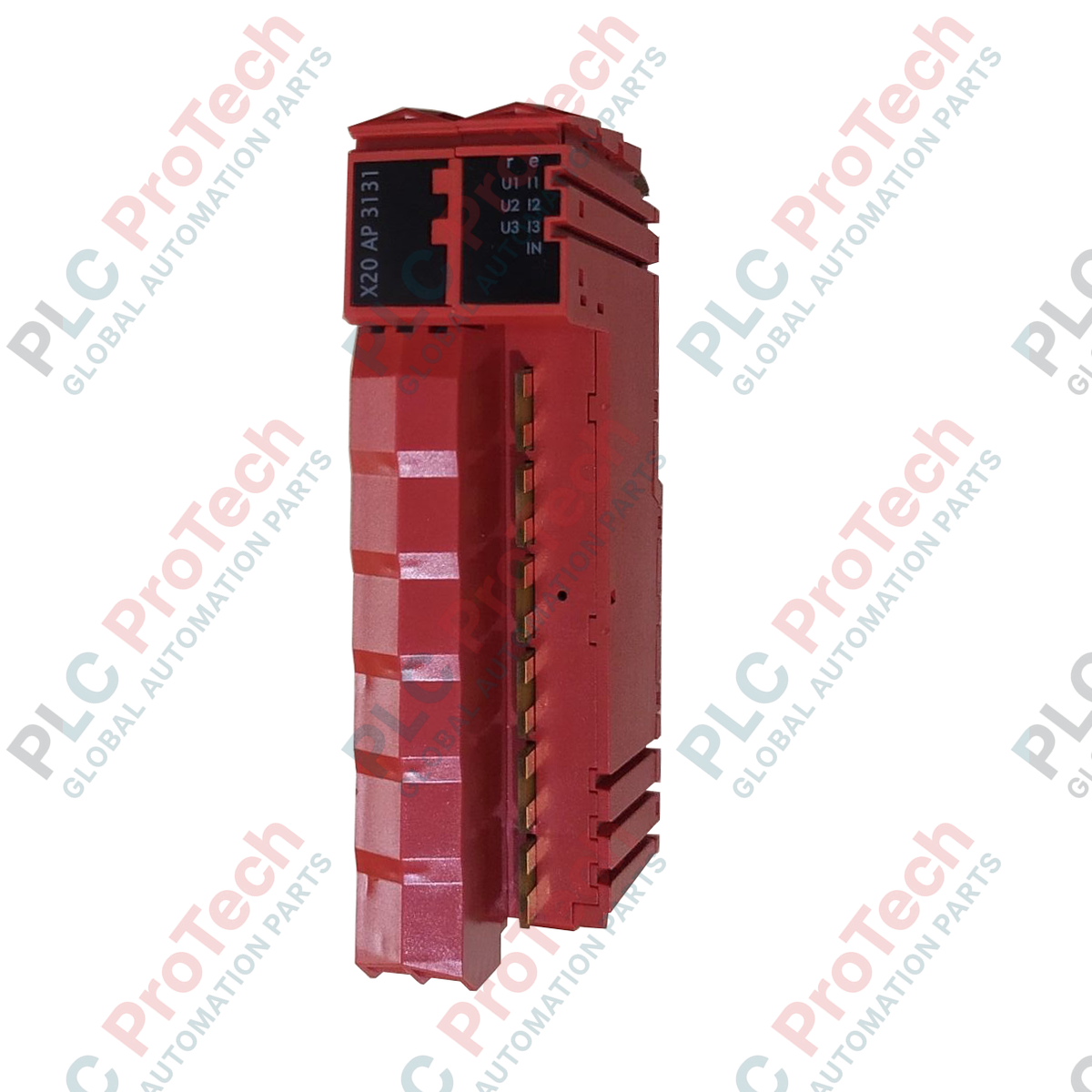

Модуль трёхфазного измерения энергии B&R X20AP3131 X20 System

Обзор продукта

X20AP3131 (X20AP3131) — это промышленный модуль трёхфазного учёта электроэнергии, разработанный для модульной платформы B&R X20 System. Предназначенный для предоставления анализа энергопотребления в реальном времени в отраслях с высоким потреблением — таких как автомобильные заводы, целлюлозно-бумажные комбинаты, дата-центры и крупные производственные предприятия — этот продвинутый модуль измеряет и обрабатывает основные сети распределения электроэнергии до 480 В переменного тока при 50/60 Гц. Выполняя высокоскоростные встроенные математические алгоритмы, оборудование напрямую рассчитывает активную (эффективную), реактивную и полную мощность и энергию, а также истинные значения среднеквадратичного напряжения (RMS). Интеграция этого специализированного модуля в вашу автоматизированную сеть оптимизирует прозрачность субсчётов, поддерживает стратегии снижения пиковых нагрузок и обнаруживает фазовые дисбалансы до того, как они повредят многоосевые приводные механизмы.

Техническая конфигурация

Этот измерительный компонент оснащён специализированным корпусом с механическим ключом на 240 В, предотвращающим случайное механическое подключение к клеммам датчиков низкого напряжения и защищающим локальный узел ввода-вывода от серьёзных повреждений из-за перекрёстного напряжения. Модуль имеет 3 аналоговых входа высокого напряжения для прямого снятия фазного напряжения и 4 точных аналоговых входа, рассчитанных на вторичные цепи трансформаторов тока (ТТ) с номиналом 5 А переменного тока.

Ключевой особенностью модуля является его интеграция с функцией микросекундной синхронизации B&R NetTime. Этот распределённый механизм часов с высокой точностью ставит временные метки на измерения мощности по всей сетевой системе, позволяя инженерам сопоставлять кратковременные провалы напряжения или пиковые токовые всплески с конкретными движениями механических осей, зарегистрированными на удалённых приводах. Четвёртый токовый канал специально выделен для измерения тока нейтрального проводника, обеспечивая комплексный векторный расчёт состояний дисбаланса в нелинейных промышленных нагрузках.

Технические характеристики

Часто задаваемые вопросы по промышленному оборудованию

Почему модуль оснащён четырьмя токовыми входами при мониторинге стандартной трёхфазной линии?

Первые три токовых входа соответствуют фазам L1, L2 и L3. Четвёртый дополнительный вход предназначен для контроля тока нейтрального проводника (N). В промышленных объектах с мощными однофазными импульсными источниками питания или нелинейными нагрузками отслеживание тока нейтрали необходимо для выявления гармонических искажений и токов утечки на землю.

Можно ли напрямую подключать линии высокого напряжения до 480 В переменного тока к стандартному клеммному блоку X20?

Да, но необходимо использовать правильный, официально назначенный клеммный блок с механическим ключом на 240 В, соответствующий архитектуре X20AP3131. Механическое кодирование гарантирует, что проводка высокого напряжения не будет подключена к стандартным цифровым или аналоговым слотам 24 В постоянного тока.

Какую конкретную пользу для учёта энергии даёт функция NetTime?

NetTime синхронизирует внутренние АЦП модуля с системными часами центрального контроллера с точностью до микросекунд. Это позволяет главному контроллеру сопоставлять всплески энергопотребления с точными позициями в последовательности высокоскоростного управления движением, облегчая идентификацию конкретных механических операций или осей привода, которые расходуют энергию.

Руководство по пусконаладке и безопасности

Протоколы блокировки трансформаторов тока (ТТ)

При подключении токовых входов убедитесь, что внешние трансформаторы тока рассчитаны на вторичное напряжение 5 А переменного тока. Никогда не размыкайте вторичную цепь активного трансформатора тока при включённой первичной линии высокого напряжения; это вызовет очень высоковольтные дуги на клеммах ТТ, что приведёт к повреждению оборудования и серьёзному риску поражения электрическим током.

Выравнивание фаз и вращение проводки напряжения

Тщательно согласуйте подключения клемм для измерения напряжения (L1, L2, L3) с соответствующими цепями трансформаторов тока. Несоответствие фаз (например, подключение линии L1 к трансформатору тока L2) исказит внутренние векторные расчёты, приведя к неправильному определению коэффициента мощности.

Заземление и стандарты подавления помех

Устанавливайте модуль на чистую, неокисленную DIN-рейку, которая напрямую соединена с основным структурным заземлением электрического шкафа. Держите линии высокого напряжения подальше от низковольтных коммуникационных шин внутри системы прокладки проводов, чтобы предотвратить электромагнитное взаимодействие, вызывающее шумы в 16-битных аналоговых цепях обработки.
