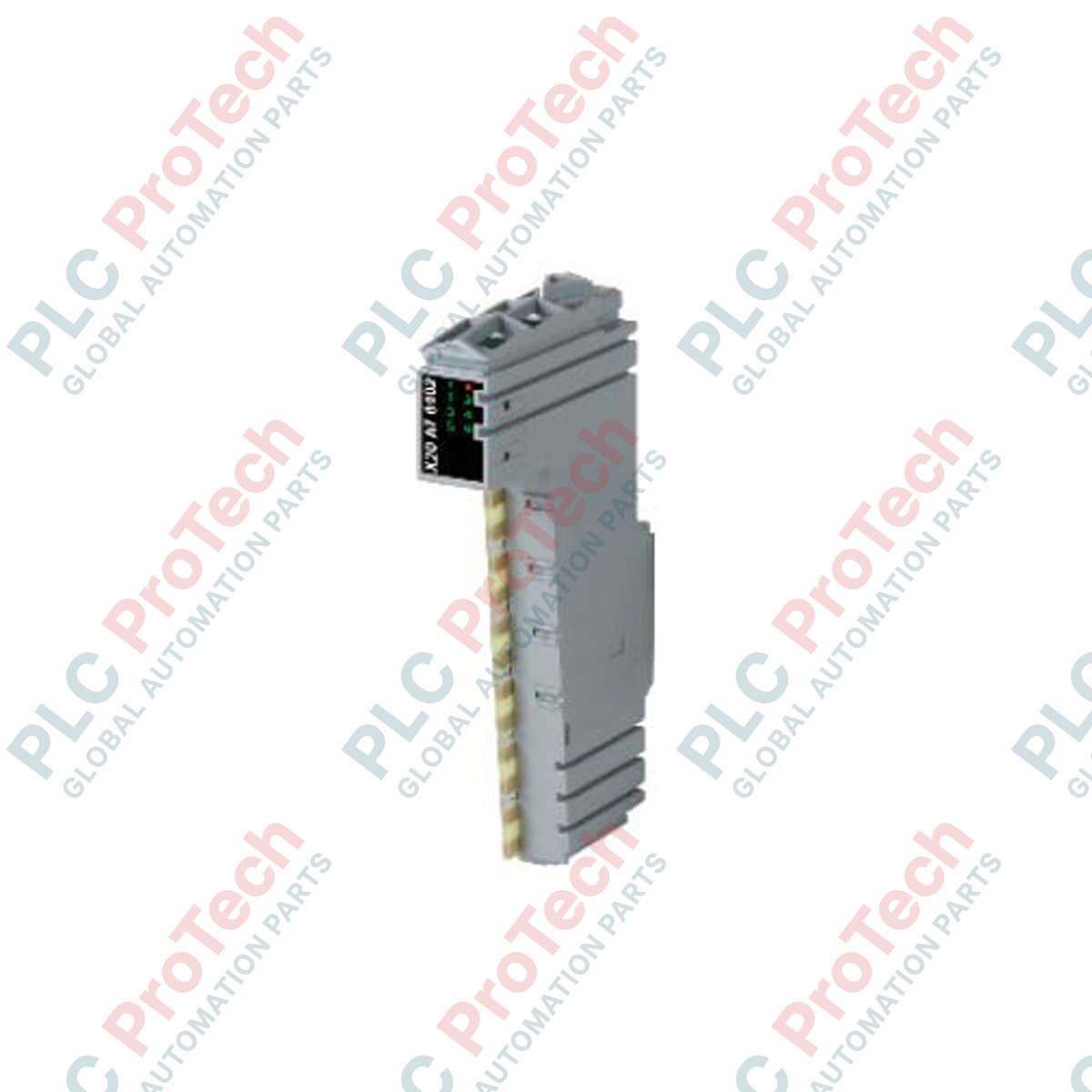

B&R X20AT6402 Модуль входа термопар на 6 каналов системы X20

Техническое описание и роль обработки температуры

 X20AT6402 (X20AT6402) — это промышленный модуль измерения температуры, разработанный для модульной автоматизационной платформы B&R X20 System. Предназначенный для высокоточного теплового мониторинга в экстремальных производственных условиях — таких как машины для литья под давлением, промышленные печи для выпечки, химические реакторы и плавильные печи для металлов — этот модуль обеспечивает шесть независимых входных каналов, специально откалиброванных для термопарных датчиков. Он оснащён высокоточным 16-битным аналого-цифровым преобразователем (АЦП), который фиксирует изменения на уровне микровольт в термопарных соединениях и преобразует их в точные цифровые значения. Интеграция этого аппаратного модуля в вашу систему управления обеспечивает стабильную обратную связь по температурным данным, фильтрует высокочастотные индуктированные помехи от нагревательных элементов и защищает от неожиданных тепловых перегрузок, которые могут повредить систему.

Целостность сигнала и электрическая инфраструктура

Имея официальный идентификационный код B&R 0x1B96, этот модуль ввода-вывода включает настраиваемый входной фильтр с программно конфигурируемой постоянной времени фильтра от 1 мс до 66,7 мс. Такая настраиваемая фильтрация позволяет инженерам завода балансировать между сверхбыстрым временем отклика и максимальным подавлением шума в зависимости от конкретной динамики тепловой цепи. Потребление энергии модуля оптимизировано: он потребляет минимальные 0,01 W от логических линий шины X20 и максимум 0,91 W от внутренней линии питания ввода-вывода. Встроенные аппаратные диагностические массивы используют светодиодные индикаторы для предоставления обновлений в реальном времени о функциях ввода-вывода отдельных каналов, локальных рабочих состояниях и общем состоянии модуля.

Характеристики и спецификации датчиков

Часто задаваемые вопросы по промышленному оборудованию

Включает ли X20AT6402 внутреннюю компенсацию холодного спая (CJC)?

Да. Для обеспечения точных измерений температуры термопары система X20 реализует абсолютную компенсацию. Температура холодного спая контролируется либо через датчик на клеммной колодке, либо через централизованный компенсационный канал, настроенный в B&R Automation Studio.

Что происходит, если во время работы оборвётся или отключится провод термопары?

Модуль оснащён встроенной логикой обнаружения разрыва цепи. Если провод термопары оборвётся, сопротивление канала возрастает до бесконечности, что заставляет модуль зарегистрировать ошибку на системной шине и включить светодиод ошибки конкретного канала для оповещения операторов.

Можно ли использовать разные типы термопар (например, тип J и тип K) на одном модуле?

Да. Параметры каждого канала управляются независимо в B&R Automation Studio. Вы можете настроить отдельные каналы под конкретные кривые линеаризации термопар, при условии, что выбранные типы поддерживаются прошивкой модуля.

Руководство по пусконаладке и установке на объекте

• Протоколы удлинения проводов и экранирования: Сигналы термопар работают в диапазоне низких милливольт и очень чувствительны к электромагнитным помехам (EMI). Всегда используйте соответствующий удлинительный или компенсационный провод термопары для подключения датчика к клеммной колодке X20. Прокладывайте эти сигнальные провода в выделенных лотках для низковольтных кабелей, полностью отделённых от силовых линий переменного тока и кабелей частотных преобразователей (VFD).

• Калибровка фильтра для подавления шума: В условиях использования мощных промышленных тиристорных регуляторов (SCR) для электрических нагревательных элементов установите настраиваемое время фильтра ближе к 66,7 мс. Эта настройка использует встроенные цифровые фильтры низких частот для подавления помех сетей 50 Гц и 60 Гц, обеспечивая чистые и стабильные температурные тренды.

• Установка модуля в базу и механическая фиксация: Вертикально вставьте модуль X20AT6402 в соответствующую базу X20 до полного защёлкивания механических фиксаторов. Убедитесь, что винты клеммной колодки или пружинные зажимы плотно затянуты на голых медных проводниках, чтобы исключить вариации контактного сопротивления, которые могут вызвать дрейф показаний или ошибки измерений.
