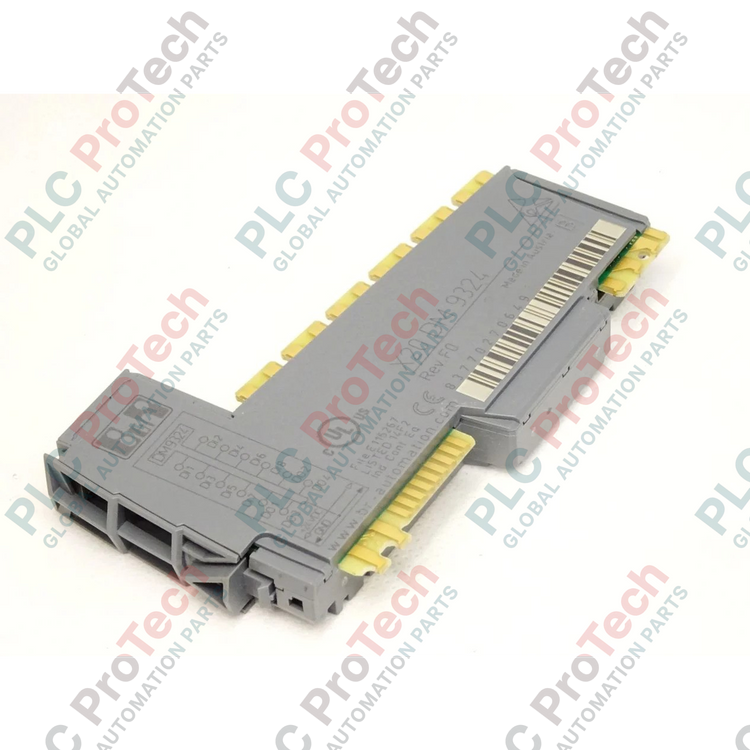

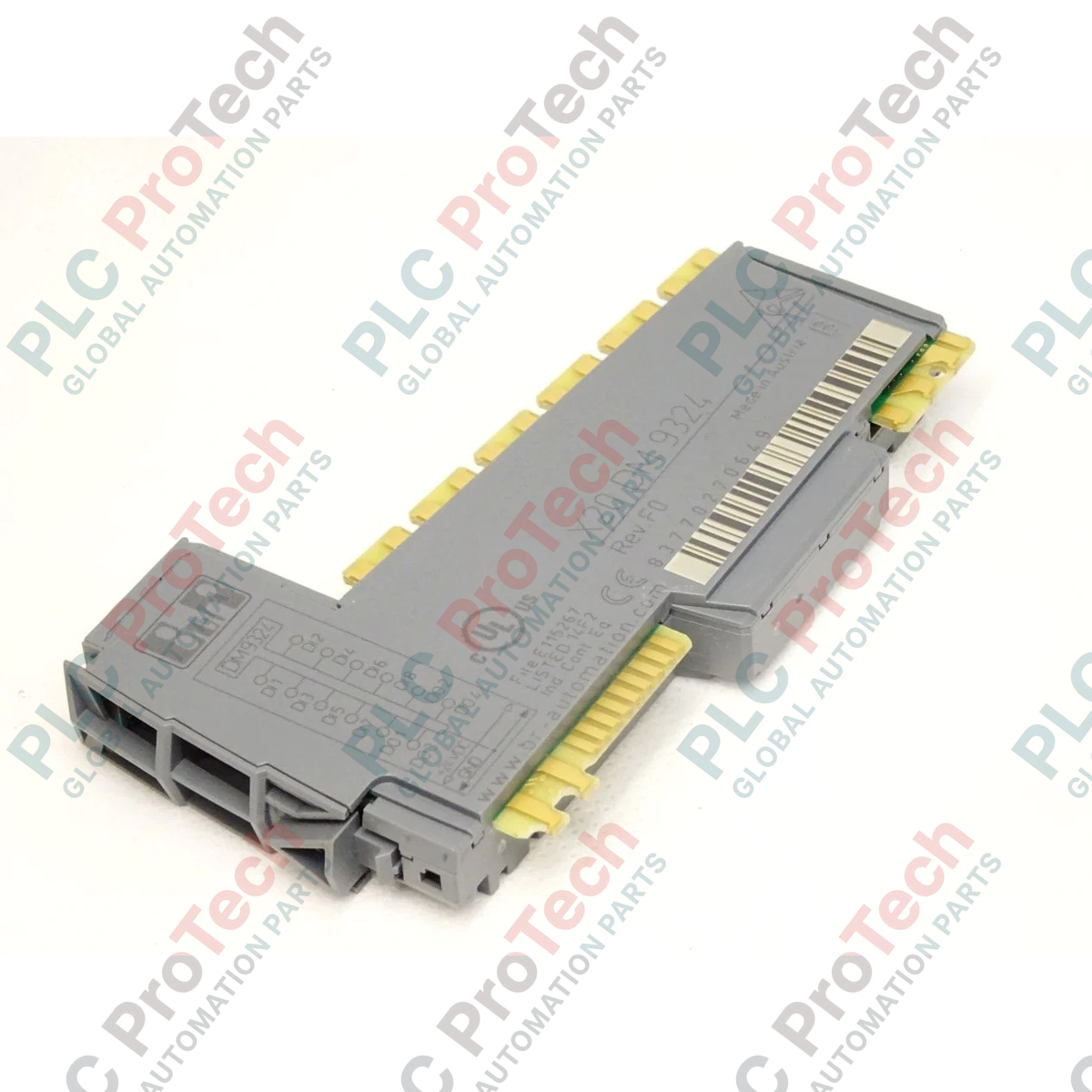

B&R X20DM9324 X20 модуль смешанных цифровых входов/выходов

Обзор продукта

X20DM9324 (X20DM9324) — это универсальный цифровой модуль смешанного ввода-вывода, предназначенный для модульной платформы B&R X20 System. Разработанный для компактных шкафов управления, этот модуль объединяет 8 каналов цифрового ввода и 4 канала цифрового вывода в одном сегменте, обеспечивая эффективное использование пространства в машинах, требующих высокой плотности подключений ввода-вывода. Модуль идеально подходит для распределённых задач управления упаковочным оборудованием, логикой сборочных станций и высокоскоростной обработкой материалов; он оснащён настраиваемыми входными фильтрами для подавления дребезга контактов и электромагнитных помех. Входы типа sink на 24 VDC и выходы типа source на 500 мА обеспечивают совместимость с широким спектром стандартных промышленных датчиков и исполнительных механизмов.

Техническая конфигурация

Этот модуль сочетает обработку сигналов высокой плотности с надёжной электрической защитой и обеспечивает упрощённое подключение благодаря топологии соединения по одному проводу.

• Архитектура смешанных сигналов: объединяет 8 цифровых входов типа sink (24 VDC) и 4 цифровых выхода типа source (24 VDC, 500 мА) в одном корпусе, оптимизируя количество каналов ввода-вывода на один слот.

• Целостность сигнала: каждый входной канал оснащён настраиваемой фильтрацией, обеспечивающей надёжное считывание сигналов и эффективно подавляющей кратковременные помехи и механический дребезг, характерные для промышленных условий.

• Упрощённая проводка: конструкция с подключением по одному проводу уменьшает объём кабелей внутри шкафа управления, облегчая их прокладку и техническое обслуживание в ограниченном пространстве.

• Расширенный температурный диапазон: модуль предназначен для эксплуатации в сложных условиях и поддерживает широкий диапазон рабочих температур от -25 до 60 °C, обеспечивая стабильную работу как при холодном запуске, так и при высокой температуре внутри шкафа.

Технические характеристики

Часто задаваемые вопросы о промышленном оборудовании

Как настраиваемые входные фильтры влияют на время отклика?

Настраиваемые фильтры вводят выбираемую задержку для цифровых входов. Более низкие настройки фильтра обеспечивают быстрое реагирование на высокоскоростные сигналы, а более высокие настройки обеспечивают лучшее подавление помех. Во время ввода в эксплуатацию установите параметр фильтра в соответствии с частотой сигнала конкретного датчика, чтобы сбалансировать скорость отклика и чистоту сигнала.

Могут ли выходы на 500 мА управлять индуктивными нагрузками, например электромагнитными клапанами?

Да, выходы типа source на 500 мА рассчитаны на стандартные промышленные нагрузки. Однако при управлении индуктивными компонентами, такими как катушки электромагнитных клапанов или реле, всегда используйте внешний обратный диод или подавитель импульсов, чтобы предотвратить повреждение выходных транзисторных каскадов из-за выброса высокого напряжения.

В чём преимущество подключения по одному проводу в этом модуле?

Архитектура с подключением по одному проводу значительно сокращает объём проводки, необходимой для обратного сигнального пути к модулю, поскольку общий потенциал проходит через основание шины. Это упрощает проектирование шкафа и ускоряет физическую установку полевых устройств.

Рекомендации по вводу в эксплуатацию и безопасности

Управление температурой внутри корпусов

Хотя модуль надёжно работает при температуре до 60 °C, при установке нескольких модулей выходов с высоким током друг за другом может накапливаться локальное тепло. Убедитесь, что суммарный выходной ток по всей стойке не превышает тепловую мощность источника питания. Используйте принудительное воздушное охлаждение шкафа, если суммарная нагрузка приводит к приближению внутренней температуры к верхнему допустимому пределу.

Защита от короткого замыкания и перегрузки

Цифровые выходы предназначены для стандартных промышленных нагрузок. При длительном коротком замыкании выходной линии срабатывает внутренняя защита модуля, предотвращая необратимое повреждение оборудования. Всегда устраняйте физическую неисправность, например заменяйте повреждённые кабели или неисправные электромагнитные клапаны, прежде чем возобновлять работу в программном обеспечении ПЛК.

Заземление и подавление электромагнитных помех

Установите X20DM9324 на правильно заземлённую металлическую DIN-рейку, чтобы внутреннее экранирование модуля эффективно подавляло электромагнитные помехи. Размещайте сигнальные кабели на расстоянии не менее 200 мм от силовых кабелей с высоким током, чтобы минимизировать перекрёстные помехи, особенно при считывании сигналов малоточных датчиков через конфигурацию с подключением по одному проводу.
