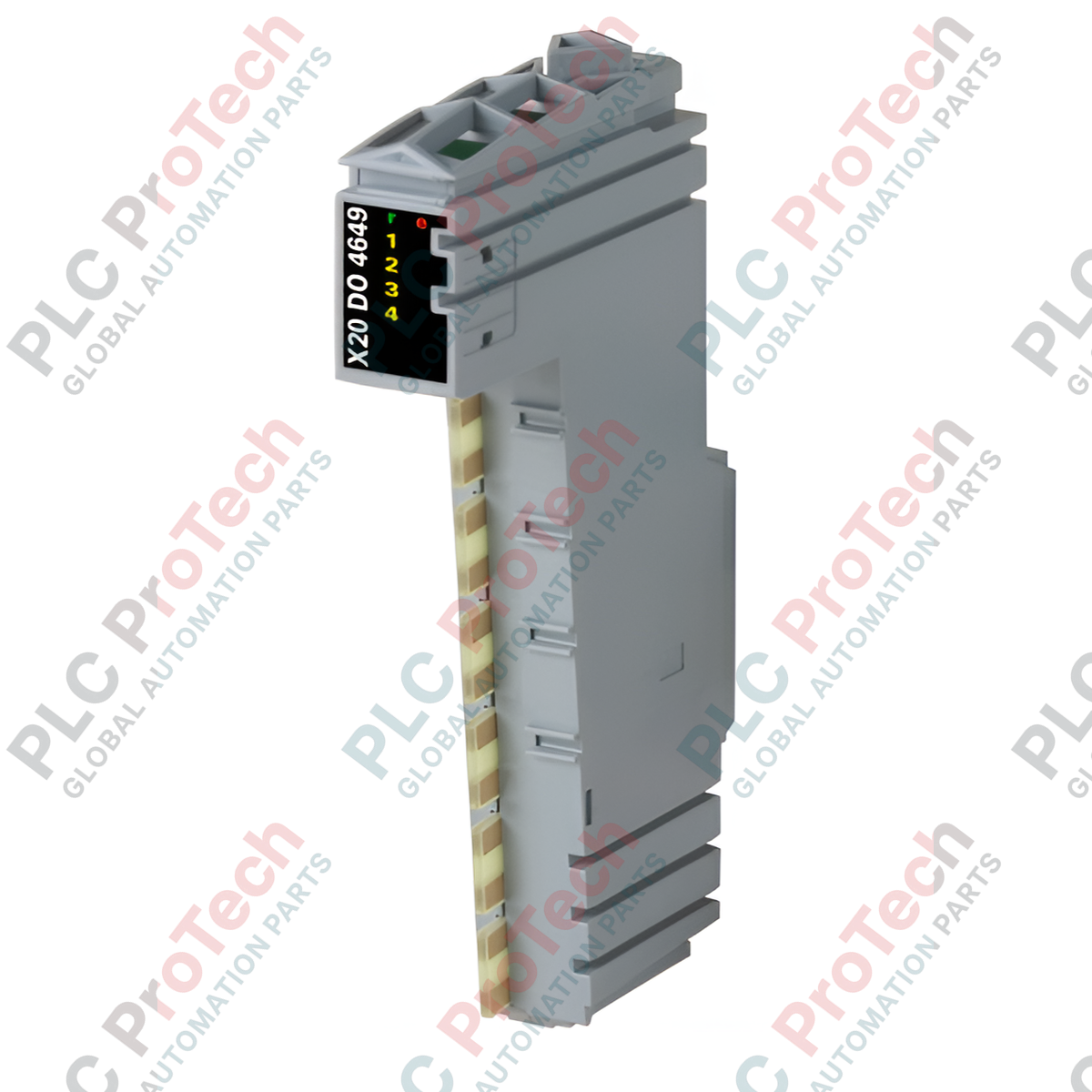

Модуль изолированного релейного выхода на 4 канала B&R X20DO4649 X20 System

Техническое описание и применение

Модуль  X20DO4649 (X20DO4649) — это промышленный 4-канальный релейный выходной модуль, разработанный для модульной платформы B&R X20 System. Предназначенный для связи логики контроллера низкого напряжения с мощными полевыми исполнительными механизмами, этот модуль отлично подходит для работы в суровых производственных условиях, таких как электросетевые распределительные пункты, нефтехимические заводы и тяжелые производственные линии. Он оснащен четырьмя независимыми нормально разомкнутыми (НО) релейными контактами, способными переключать непрерывные нагрузки до 5 А при 240 В переменного тока или 30 В постоянного тока. Каждый канал имеет полную одноканальную электрическую изоляцию, что означает, что отдельные выходы полностью изолированы друг от друга, от внутренней системной шины и от питания ввода-вывода. Такая надежная конфигурация предотвращает распространение электрических неисправностей между каналами через автоматизационный шкаф, обеспечивая максимальную доступность системы и снижая риск катастрофических отказов оборудования.

Функциональная архитектура и характеристики коммутации

Работая в широком диапазоне напряжений, модуль поддерживает коммутацию напряжений до 110 В постоянного тока или 264 В переменного тока в пределах номинальной частоты постоянного тока и 45–63 Гц. Высокопроизводительные внутренние контакты реле обеспечивают низкое начальное контактное сопротивление менее 100 мОм, что минимизирует локальное тепловыделение при максимальной нагрузке. Хотя отдельные каналы поддерживают номинальный ток 5 А, архитектура модуля строго ограничивает общий номинальный ток 10 А для всего устройства, чтобы поддерживать тепловой баланс внутри стека ввода-вывода. Встроенные аппаратные диагностические массивы используют четкие светодиодные индикаторы для предоставления обновлений в реальном времени о функциях ввода-вывода отдельных каналов, локальных рабочих состояниях и общем состоянии модуля.

Технические и электрические характеристики

Часто задаваемые вопросы по инженерной интеграции

Может ли X20DO4649 смешивать нагрузки переменного и постоянного тока на разных каналах одного модуля?

Да. Поскольку каждый канал полностью электрически изолирован от других, вы можете включать катушку пускателя двигателя 240 В переменного тока на Канале 1 и одновременно включать цепь индикаторной лампы 24 В постоянного тока на Канале 2 без риска перекрестного фазового взаимодействия или утечки тока.

Какова функция требования внешнего источника питания исполнительного механизма?

Внутренняя системная шина X20 обеспечивает только низковольтные логические сигналы для срабатывания внутренних катушек реле. Фактическая энергия для управления полевыми компонентами (клапанами, контакторами, сигнализациями) должна подаваться от внешнего источника питания, подключенного к контактам реле.

Как модуль сигнализирует о неисправности механического реле?

Модуль регистрирует функциональную диагностику на системной шине. Если внутреннее логическое состояние, заданное ЦПУ, не совпадает с напряжением, контролируемым на внутренней цепи управления катушкой реле, модуль сообщает код ошибки в B&R Automation Studio и зажигает локальный индикатор ошибки.

Пуско-наладочные работы на объекте и протоколы безопасности

• Контроль пускового тока и подавления перенапряжений: Контакты реле подвержены искрению и повреждению материала при переключении сильно индуктивных или емкостных нагрузок. При управлении тяжелыми индуктивными устройствами, такими как соленоидные клапаны переменного тока, установите правильно подобранную RC-цепь гашения (снаббер) параллельно контактам. Для индуктивных нагрузок постоянного тока используйте диод свободного хода для поглощения высоковольтных индуктивных всплесков при отключении.

• Управление общим токовым бюджетом: Убедитесь, что суммарный ток, потребляемый всеми четырьмя каналами, не превышает общий номинальный предел в 10 А. Если ваше приложение требует, чтобы три канала одновременно несли по 4 А ($4\text{ A} \times 3 = 12\text{ A}$), вы превысите тепловые ограничения модуля; в таких случаях распределите нагрузку между несколькими модулями X20DO4649.

• Стандарты подключения к клеммам: Аккуратно зачистите провода на объекте и используйте высококачественные обжатые наконечники, чтобы предотвратить замыкание отдельных жил через узкий зазор между соседними изолированными клеммными блоками. Надежно закрепите все высоковольтные соединения в пружинных зажимах, чтобы минимизировать контактное сопротивление и исключить локальные перегревы.
