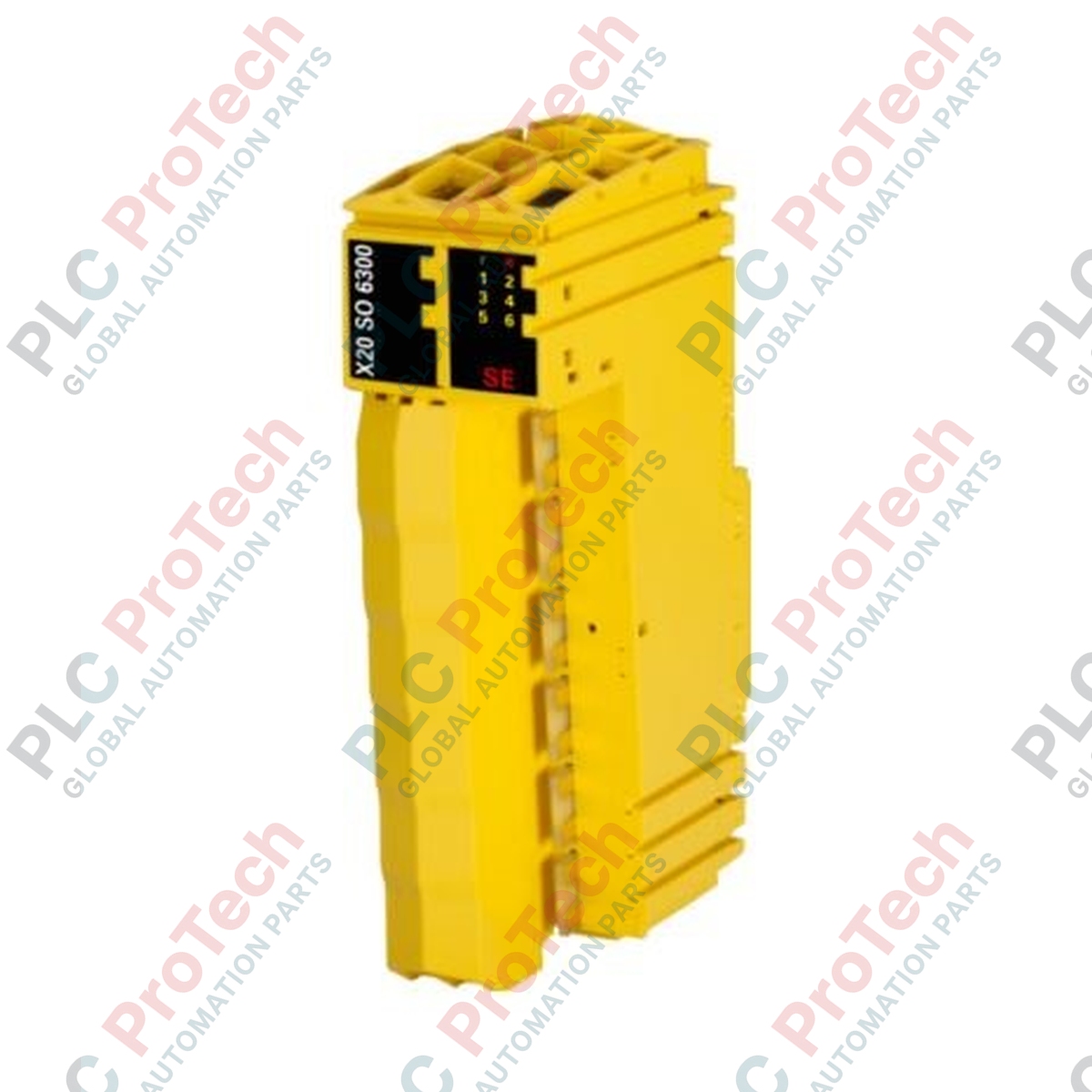

B&R X20SO6300 X20 — модуль безопасных цифровых выходов

Обзор продукта

 X20SO6300 (X20SO6300) — это специализированный модуль безопасных цифровых выходов в составе системы B&R X20, разработанный для соответствия самым строгим требованиям функциональной безопасности в промышленной автоматизации. Модуль оснащён 6 безопасными цифровыми выходами типа B1, обеспечивающими надёжный интерфейс для устройств, связанных с безопасностью, таких как контакторы, предохранительные клапаны и цепи отключения световых завес. Благодаря сверхбыстрому тестовому импульсу OSSD (устройство коммутации выходного сигнала) длительностью менее 10 микросекунд обеспечивается постоянный диагностический контроль без прерывания нагрузки. Разработанный для критически важных контуров безопасности в средах повышенного риска, включая роботизированные рабочие станции, системы управления прессами и химические производства,  X20SO6300 обеспечивает необходимый аппаратный уровень для достижения классов безопасности SIL 3 или PLe при интеграции в сеть управления SafeLOGIC.

Техническая конфигурация

 X20SO6300 использует усовершенствованную архитектуру выходов на полевых транзисторах FET с двухканальным положительным переключением (тип B1), обеспечивая отказобезопасную работу. Важной технической особенностью является возможность считывания уровня выхода системой, что позволяет получать обратную связь в реальном времени и сравнивать фактическое состояние выхода с заданной логикой. Модуль работает от источника номинальным напряжением 24 В постоянного тока с широким диапазоном допуска от −15 до +20%, сохраняя стабильность при колебаниях промышленного электропитания. Для предотвращения повреждений во время монтажа или технического обслуживания устройство оснащено встроенной защитой от переполюсовки. Каждый из 6 каналов оптимизирован для маломощных компонентов безопасности и обеспечивает номинальный выходной ток 0,2 А на канал.

Технические характеристики

Часто задаваемые вопросы

Каково значение характеристики OSSD <10 микросекунд?

Импульсы OSSD представляют собой чрезвычайно короткие диагностические тесты, проверяющие наличие коротких замыканий и перекрёстных неисправностей в проводке. Поскольку длительность этих импульсов составляет менее 10 микросекунд, они проходят достаточно быстро, чтобы подключённые устройства безопасности (например, реле или соленоиды) физически не реагировали и не отключались, что обеспечивает возможность «тёмного тестирования» во время работы.

Можно ли контролировать состояние безопасных выходов с помощью стандартного ПЛК?

Да,  X20SO6300 позволяет считывать уровень выхода. В то время как логика безопасности управляет выходом через контроллер SafeLOGIC, информацию о состоянии можно передавать в стандартный ПЛК для отображения диагностических данных и вывода информации на человеко-машинный интерфейс.

Что произойдёт, если во время монтажа перепутать полярность источника питания?

Модуль оснащён встроенной защитой от переполюсовки. Она предотвращает повреждение внутренней электроники безопасности при случайной перестановке проводов 24 В постоянного тока и заземления, однако модуль не будет работать до исправления проводки.

Руководство по проектированию и монтажу

• Характеристики нагрузки: Номинальный ток этого модуля составляет 0,2 А на канал. Он специально предназначен для высокоомных входов безопасности или небольших защитных реле. При управлении более крупными индуктивными нагрузками убедитесь, что пусковой ток не превышает допустимые параметры FET, и всегда используйте внешние гасящие диоды, если исполнительный механизм не имеет встроенной защиты от выбросов обратного тока.

• Интеграция в сеть безопасности:  X20SO6300 необходимо использовать совместно с контроллером B&R SafeLOGIC (например, серии X20SL). Убедитесь, что адрес безопасности правильно задан с помощью шестнадцатеричных переключателей или программной конфигурации и соответствует карте безопасности проекта, поскольку несоответствие не позволит выполнить разблокировку безопасности.

• Управление условиями окружающей среды: В условиях высокой влажности (до 95%) убедитесь, что шкаф управления надлежащим образом герметизирован, и используйте климатическую систему, если существует риск образования конденсата. Несмотря на то что модуль рассчитан на работу без конденсации, влага на клеммных колодках может привести к токам утечки, способным вызвать ошибки безопасности, связанные с «перекрёстной неисправностью».
