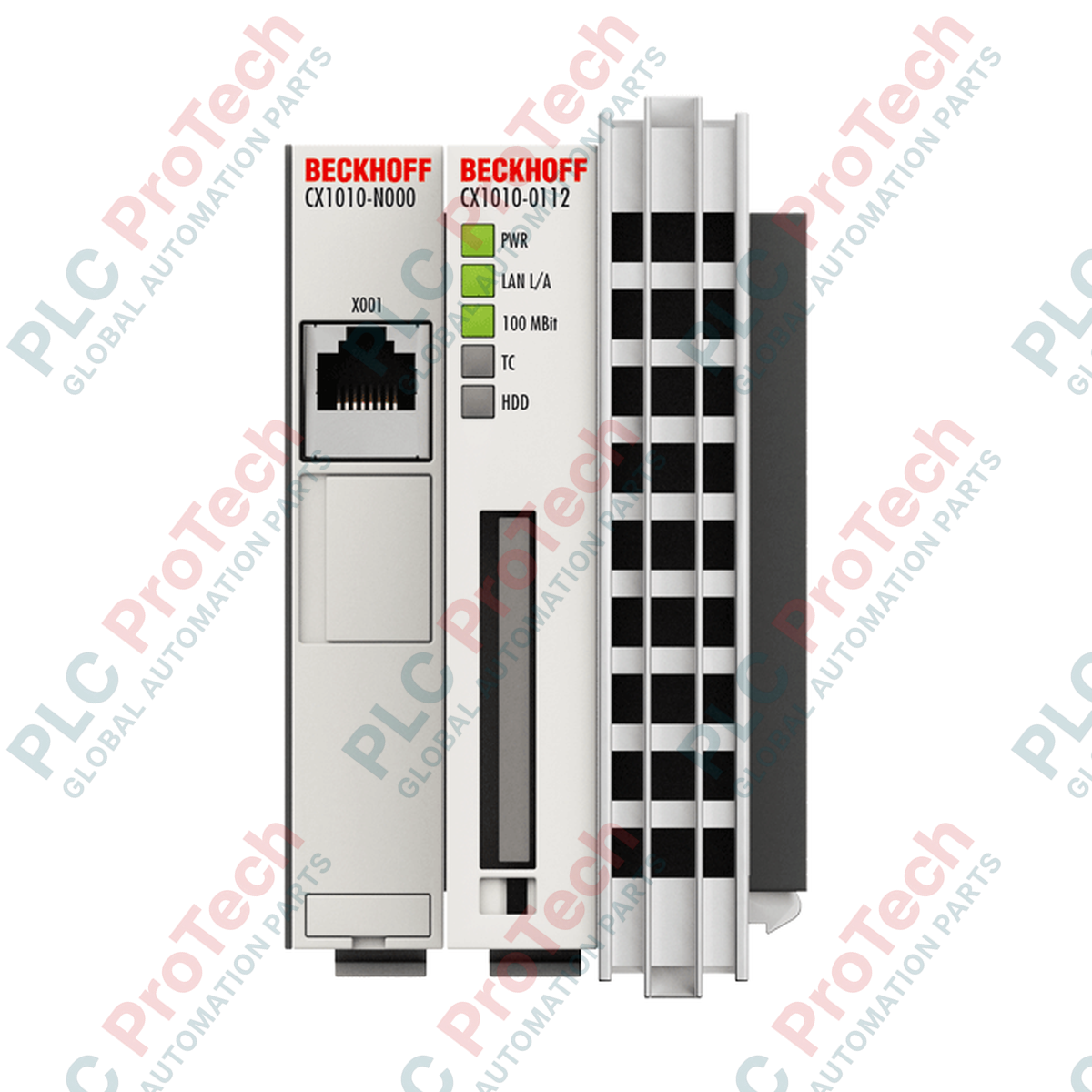

Встраиваемый ПК BECKHOFF CX1010-0000, базовый процессорный модуль

Описание

BECKHOFF CX1010-0000 представляет собой компактный базовый модуль ЦП, устанавливаемый на DIN-рейку и предназначенный для использования в качестве основного вычислительного узла модульной встраиваемой ПК-системы CX1010. Оснащённый процессором с тактовой частотой 500 МГц, совместимым с архитектурой Intel Pentium MMX, этот модуль обеспечивает энергоэффективную и высоконадёжную промышленную вычислительную платформу для приложений ПЛК среднего уровня, управления движением и визуализации.

CX1010-0000 поставляется как базовый аппаратный модуль без предустановленной операционной системы или среды выполнения TwinCAT. Такая конфигурация позволяет инженерам по автоматизации загружать пользовательские образы операционных систем или развёртывать специально настроенные конфигурации управляющего программного обеспечения. Модуль оснащён встроенным слотом для карт Compact Flash Type II с картой объёмом 128 МБ для энергонезависимого хранения данных, а также встроенной оперативной памятью DDR объёмом 256 МБ без возможности расширения.

Физическая связь и интеграция с сетью обеспечиваются одним портом Ethernet RJ45 с поддержкой скоростей 10/100 Мбит/с. Для построения функциональной промышленной системы ввода-вывода CX1010-0000 взаимодействует с соответствующим модулем питания серии CX1100-xxxx через встроенную 16-разрядную системную шину ISA, обеспечивая обмен данными с шинными терминалами K-bus или EtherCAT-терминалами E-bus.

Особенности

• Энергоэффективный процессор, совместимый с Pentium MMX, с тактовой частотой 500 МГц
• Пассивная система охлаждения без движущихся частей для работы без технического обслуживания
• Встроенный слот расширения Compact Flash Type II с механическим механизмом извлечения
• Карта памяти Compact Flash объёмом 128 МБ в комплекте
• Встроенная оперативная память DDR объёмом 256 МБ
• Один физический интерфейс Ethernet RJ45 с поддержкой 10/100 Мбит/с
• Диагностические светодиоды, отображающие состояние питания, скорости и активности LAN, TwinCAT и доступа к Flash-памяти
• Встроенные часы реального времени с резервным питанием от батареи и заменяемой на месте батареей
• Модульное расширение с использованием 16-разрядной системной шины ISA (формат PC/104)

Применения

• Централизованная обработка ПЛК и логики в промышленной автоматизации предприятий
• Децентрализованные узлы сбора данных и шлюзы протоколов
• Развертывание пользовательских OEM-приложений управления с использованием специализированных операционных систем
• Модульные системы управления станками, интегрированные с EtherCAT или модулями ввода-вывода Bus Terminal

Технические характеристики

Архитектура системы

Интерфейсы и диагностика

Электрические и механические характеристики

Условия эксплуатации и соответствие стандартам

Рекомендации по установке

1. Перед монтажом или изменением соединений убедитесь, что электропитание корпуса системы и DIN-рейки полностью отключено.
2. Установите базовый модуль ЦП CX1010-0000 на стандартную DIN-рейку 35 мм (EN 60715) внутри корпуса со степенью защиты IP20.
3. Механически выровняйте и подключите модуль ЦП к расположенному рядом совместимому источнику питания CX1100-xxxx для подачи рабочего питания и обеспечения работы шин ввода-вывода.
4. Перед тем как надежно защелкнуть устройства на DIN-рейке, убедитесь, что разъемы системной шины (интерфейс PC/104) правильно соединены.
5. Подключите сетевой интерфейс с помощью стандартного Ethernet-кабеля RJ45. Соблюдайте требования к надлежащему заземлению и экранированию, чтобы избежать электрических помех.
6. Перед первоначальным включением питания убедитесь, что карта Compact Flash полностью вставлена в слот.
