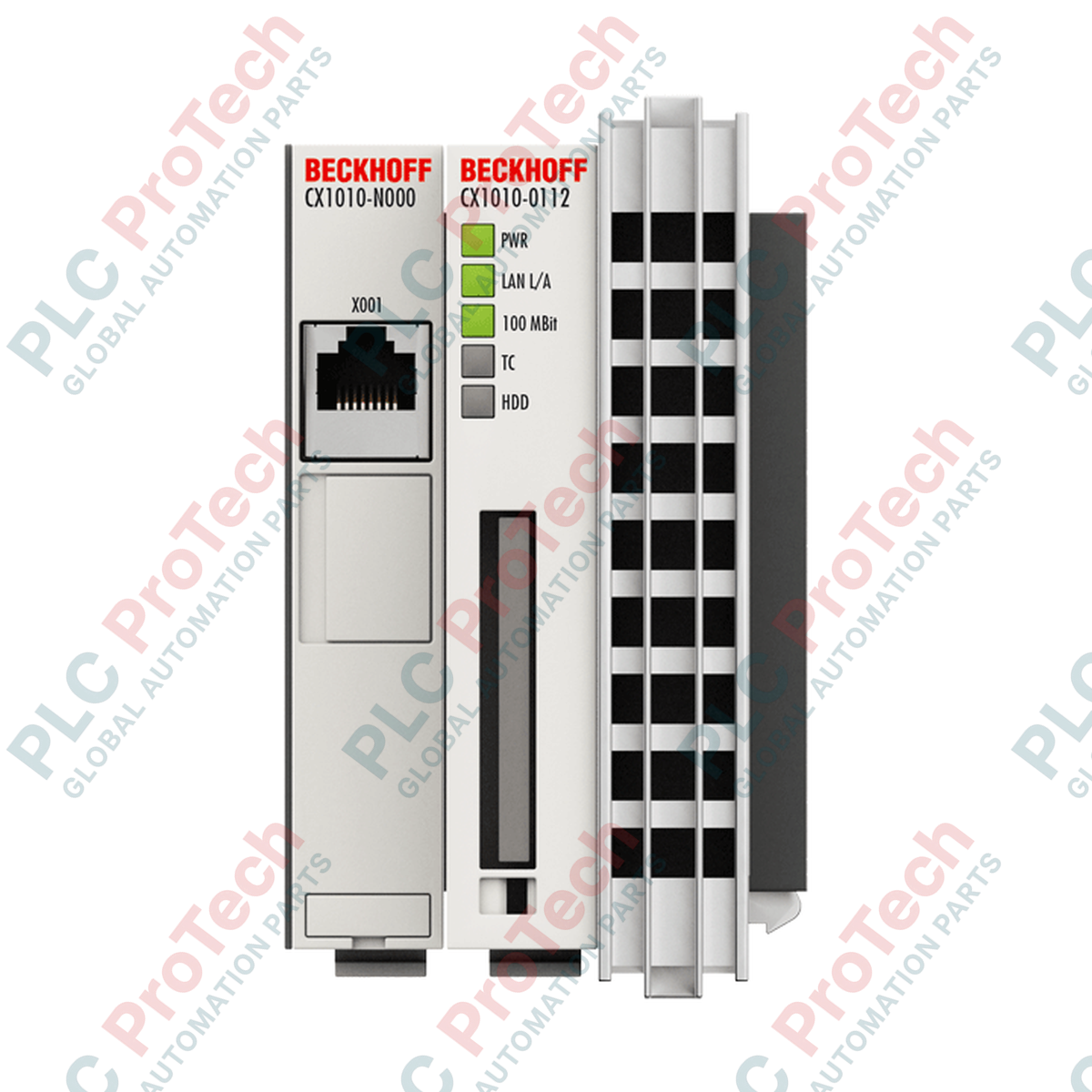

BECKHOFF CX1010-0010 базовый процессорный модуль встраиваемого ПК

Описание

BECKHOFF CX1010-0010 - базовый модуль ЦП, разработанный для семейств встраиваемых ПК CX1000 и CX1010. Этот модуль служит центральным вычислительным узлом модульных промышленных систем управления, устанавливаемых на DIN-рейку, выполняет задачи автоматизации и напрямую взаимодействует с системными модулями питания и уровнями расширения ввода-вывода.

Устройство оснащено процессором, совместимым с Intel Pentium MMX, с тактовой частотой 500 МГц и 256 МБ несъемной оперативной памяти DDR, что обеспечивает детерминированную обработку данных для приложений на базе TwinCAT. Запуск операционной системы и хранение пользовательских программ поддерживаются слотом для карты Compact Flash с установленным носителем емкостью 128 МБ. Встроенный интерфейс Ethernet 10/100 Мбит/с обеспечивает связь и подключение системы.

Расширение системы и подключение периферийных устройств выполняются через 16-разрядную шину ISA PC/104, непосредственно интегрированную в архитектуру модульной объединительной платы. Питание подается через подключенные блоки питания CX1100, что обеспечивает низкое энергопотребление, подходящее для установки в шкафах управления.

Особенности

• Процессор, совместимый с Intel Pentium MMX, с тактовой частотой 500 МГц
• Конфигурация основной памяти: 256 МБ DDR RAM
• Интерфейс хранения данных на карте Compact Flash, карта емкостью 128 МБ входит в комплект
• Один интерфейс RJ45 с поддержкой связи по Ethernet со скоростью 10/100 Мбит/с
• Системная шина ISA (PC/104) с разрядностью 16 бит для внутреннего модульного расширения
• Комплексные светодиодные индикаторы диагностики питания, состояния LAN, состояния TwinCAT и доступа к флеш-памяти
• Встроенные часы реального времени с резервным питанием от батареи для сохранения времени и даты

Применение

• Центральная обработка данных и выполнение функций управления для модульных систем промышленной автоматизации
• Интеграция узлов сбора и обработки данных с помощью модульных клемм ввода-вывода
• Ячейки управления станками и заводской автоматизации с подключением по Ethernet
• Встраиваемая вычислительная система на DIN-рейке для шкафов управления с ограниченным пространством

Технические характеристики

Общие сведения

Процессор и память

Интерфейсы и связь

Электрические характеристики и питание

Механические и климатические характеристики

Одобрения

Рекомендации по установке

1. Перед выполнением работ по установке или демонтажу убедитесь, что все источники питания модульного блока управления отключены и заблокированы.
2. Осмотрите модуль CX1010-0010 и сопрягаемые разъемы на наличие видимых транспортных повреждений или загрязнений.
3. Установите модуль ЦП на DIN-рейку и надежно переместите его вдоль разъемов шины PC/104, чтобы соединить его с соседним модулем системного источника питания серии CX1100.
4. Убедитесь, что контакты системной шины и питания полностью вставлены и зафиксированы.
5. Подключите требуемый кабель Ethernet к интерфейсу RJ45 и закрепите полевую проводку на соответствующих клеммах питания и ввода-вывода.
6. Восстановите питание системы и проверьте диагностические светодиодные индикаторы, чтобы подтвердить правильную инициализацию и состояние связи.
