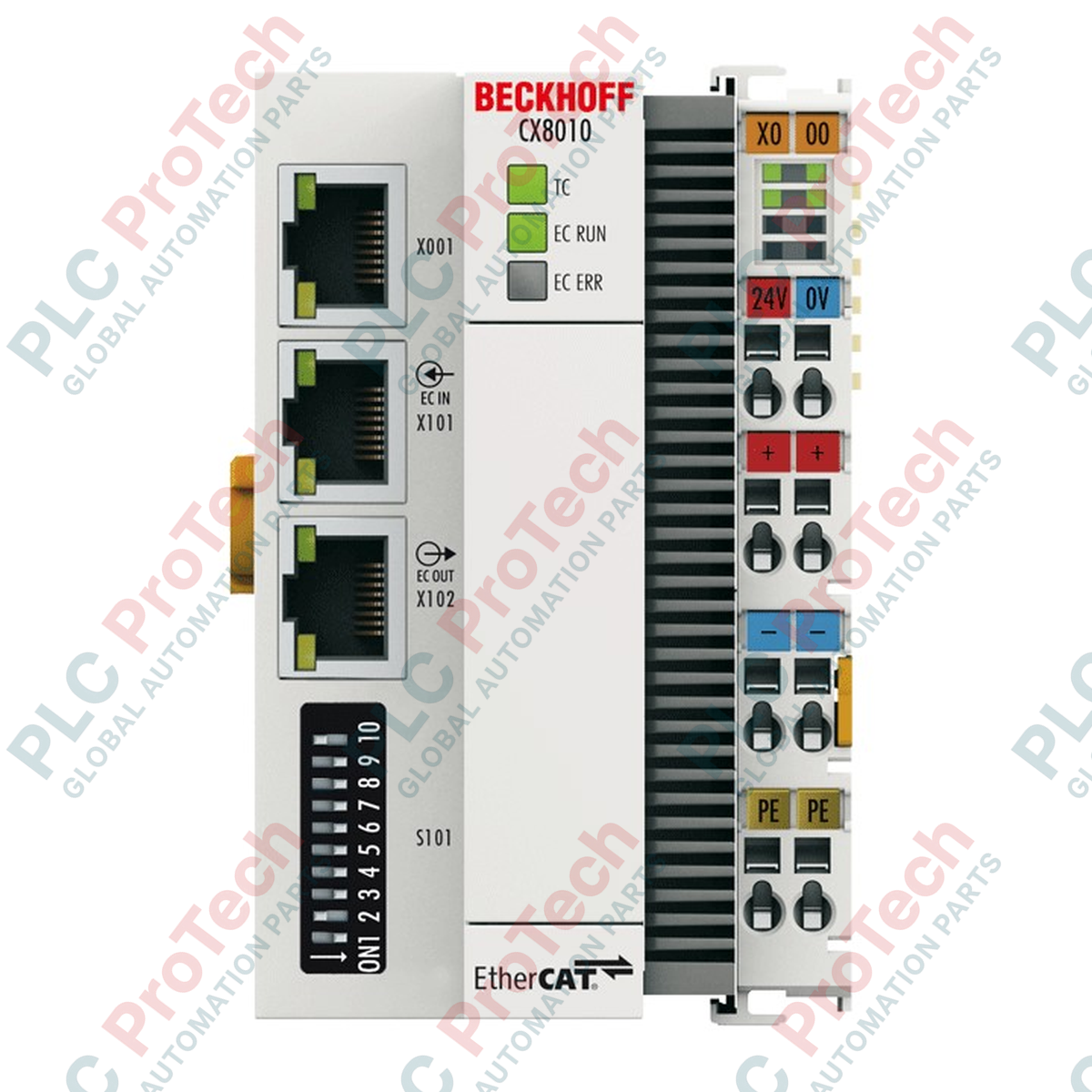

Встраиваемый ПК Beckhoff CX8010 с ведомым устройством EtherCAT

Описание

Основная функция Beckhoff CX8010 - управление децентрализованными задачами выполнения в топологиях автоматизации реального времени. Этот компактный блок управления, устанавливаемый на DIN-рейку, оснащён процессором ARM9 с частотой 400 МГц и специализированным интерфейсом ведомого устройства EtherCAT, что обеспечивает бесшовную интеграцию в качестве высокопроизводительного децентрализованного узла под управлением основного ведущего устройства EtherCAT. Работая под управлением операционной системы Windows Embedded CE 6, контроллер использует программную среду TwinCAT 2 PLC для выполнения детерминированных контуров управления, обрабатывая локальную логику и поддерживая циклическую связь через физические интерфейсы. Встроенное автоматическое обнаружение клемм поддерживает архитектуры ввода-вывода E-bus или K-bus, позволяя инженерам масштабировать локальный сбор сигналов без внешнего адаптерного оборудования.

Ключевые особенности

• Поддержка двух шин: автоматическое распознавание и управление компонентами Beckhoff E-bus (EtherCAT) и K-bus (стандартная клеммная шина).
• Встроенный ИБП: способен обеспечивать питание в течение 1 секунды для записи до 1 МБ энергонезависимых данных во время падения напряжения.
• Детерминированная обработка: конструкция на базе ядра ARM9 с частотой 400 МГц, оптимизированная для выполнения логики ПЛК с низкими накладными расходами в соответствии со стандартами IEC 61131-3.
• Гибкие варианты хранения: внешний слот microSD, поддерживающий расширение памяти сверх стандартной конфигурации 512 МБ.
• Комплексные сертификаты взрывозащиты: разработано для опасных зон с сертификацией ATEX, IECEx и cFMus для класса I, раздела 2.

Применения

• Децентрализованные узлы обработки: распределённые архитектуры управления, в которых независимые локальные решения должны синхронизироваться с централизованным ведущим контроллером.
• Преобразование протоколов подстанции: объединение локальных узлов ввода-вывода с системами мониторинга предприятия высокого уровня через встроенный порт Ethernet 10/100 Мбит/с.
• Модульное оборудование OEM: подсистемы упаковки, сборки и конвейеров, требующие выделенных локальных вычислений, компактных габаритов и непосредственной установки на DIN-рейку.

Технические характеристики

Подключения и интерфейсы

Альтернативные модели и совместимость

CX8010 специально предназначен для работы в качестве ведомого устройства EtherCAT. Если в вашей системе требуется функционирование в качестве ведущего устройства протокола или обмен данными по другим промышленным стандартам, рассмотрите CX8090 (Ethernet/IP / Modbus TCP) или CX8031 (ведомое устройство PROFIBUS). Из-за аппаратной архитектуры на базе Windows CE 6 CX8010 несовместим с проектами среды выполнения TwinCAT 3. Для компиляции и загрузки программ необходимо использовать существующие программные платформы TwinCAT 2.

Типичные ошибки при применении и инженерные примечания

Убедитесь, что суммарная потребляемая мощность подключенных клеммных модулей не превышает ограничение тока питания 2 А для внутренних силовых контактов E-bus/K-bus. При проектировании плотных сборок клемм используйте специализированные клеммы питания (например, EL9410) для подачи дополнительного тока. ИБП для хранения данных в течение 1 секунды работает на основе конденсатора и зависит от внутреннего цикла зарядки. Если последовательные циклы отключения питания происходят через короткие промежутки времени, конденсатор не успеет достаточно зарядиться для безопасной записи на карту microSD.

Советы по вводу в эксплуатацию и подключению

Для обеспечения целостности сигнала в линии EtherCAT используйте экранированные кабели Cat5e SF/UTP с заземлением непосредственно в местах ввода в панель. Убедитесь, что DIN-рейка имеет прямой путь заземления с низким сопротивлением. При первоначальном включении CX8010 сканирует физическую объединительную плату Bus Terminal. Не устанавливайте клеммы K-bus и E-bus в одной механической группе, поскольку во время автоматического обнаружения система перейдет в состояние ошибки. Во время работы всегда полностью закрывайте переднюю защитную крышку, чтобы сохранять степень защиты IP20 от внешних воздействий и предотвращать загрязнение батарейного отсека.
