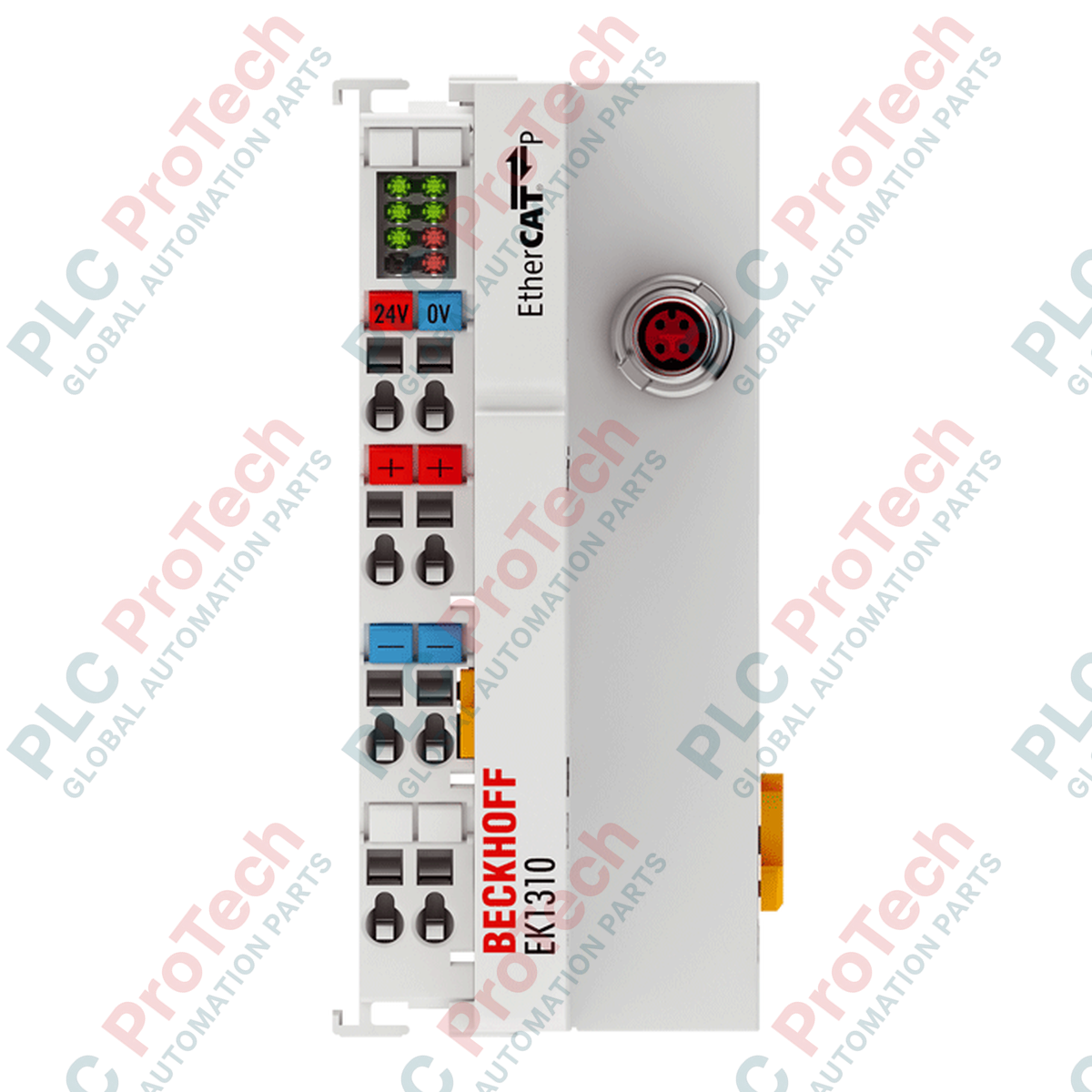

Beckhoff EK1310 1-портовое расширение EtherCAT P

Обзор продукта

EK1310 (EK1310) служит важным мостом в экосистеме Beckhoff EtherCAT P и предназначен для преобразования стандартных сигналов E-bus в Ethernet 100BASE-TX для бесшовного подключения к сети EtherCAT P. Благодаря этому модулю можно расширить сеть EtherCAT и одновременно подать вспомогательное питание (US и UP) непосредственно в линию EtherCAT P. Такой объединённый подход упрощает прокладку проводов в шкафу, поскольку передача данных и распределение питания выполняются по одному экранированному кабелю EtherCAT P. Это делает модуль идеальным решением для децентрализованных сегментов ввода-вывода и компонентов автоматизации, устанавливаемых на станках.

Техническая конфигурация

EK1310 размещён в компактном поликарбонатном корпусе со степенью защиты IP20, предназначенном для установки на стандартную DIN-рейку 35 мм. Модуль оснащён интерфейсом M8 с кодировкой P, который обеспечивает надёжную высокоскоростную передачу данных и одновременно сохраняет физическое разделение цепей питания и сигнала, требуемое стандартом EtherCAT P. Устройство поддерживает внешнюю подачу напряжения 24 В постоянного тока для системного (US) и периферийного (UP) питания с общей допустимой нагрузкой 3 А на каждый канал напряжения. Встроенная электрическая изоляция (500 В) обеспечивает защиту от электрических помех и токов по контуру заземления, что необходимо для стабильной работы сети в сложных промышленных условиях.

Технические характеристики

Часто задаваемые вопросы

В чём заключается основное преимущество перехода на EtherCAT P?

EtherCAT P объединяет передачу данных и питание в одном кабеле, что упрощает монтаж, уменьшает количество кабелей и сокращает время, необходимое для ввода машины в эксплуатацию.

Может ли EK1310 работать с периферийными нагрузками высокой мощности?

Модуль поддерживает до 3 А на каждый канал напряжения (US и UP). Убедитесь, что суммарная периферийная нагрузка не превышает этот предел в 3 А, чтобы предотвратить тепловое отключение порта.

Почему интерфейс имеет кодировку P?

Кодировка P на разъёме M8 является специальным стандартом EtherCAT P. Она предотвращает случайное подключение стандартных Ethernet-кабелей или кабелей M8 без передачи питания, обеспечивая безопасность и защищая коммуникационное оборудование.

Подходит ли этот модуль для установки на уровне полевого оборудования?

EK1310 имеет степень защиты IP20 и предназначен для использования внутри защищённых шкафов управления. Если требуется распределение EtherCAT P непосредственно на уровне станка, рассмотрите версии EtherCAT Box со степенью защиты IP67.

Рекомендации по установке и лучшие практики

• Целостность кабелей: Используйте только высококачественные экранированные кабели EtherCAT P. Убедитесь, что экран подключён в соответствии со стандартами EtherCAT P, чтобы сохранить целостность сигнала и обеспечить соответствие требованиям электромагнитной совместимости.

• Монтаж клемм: EK1310 поддерживает установку бок о бок с использованием двойного паза и ключевого соединения. Убедитесь, что все модули надёжно защёлкнуты на DIN-рейке для гарантии внутренней связи K-bus между соседними клеммами.

• Безопасность подачи питания: При подключении источника питания 24 В постоянного тока проверьте полярность перед включением. Хотя модуль рассчитан на надёжную работу в промышленных условиях, неправильная подача питания может привести к потере связи или повреждению оборудования.
