Описание

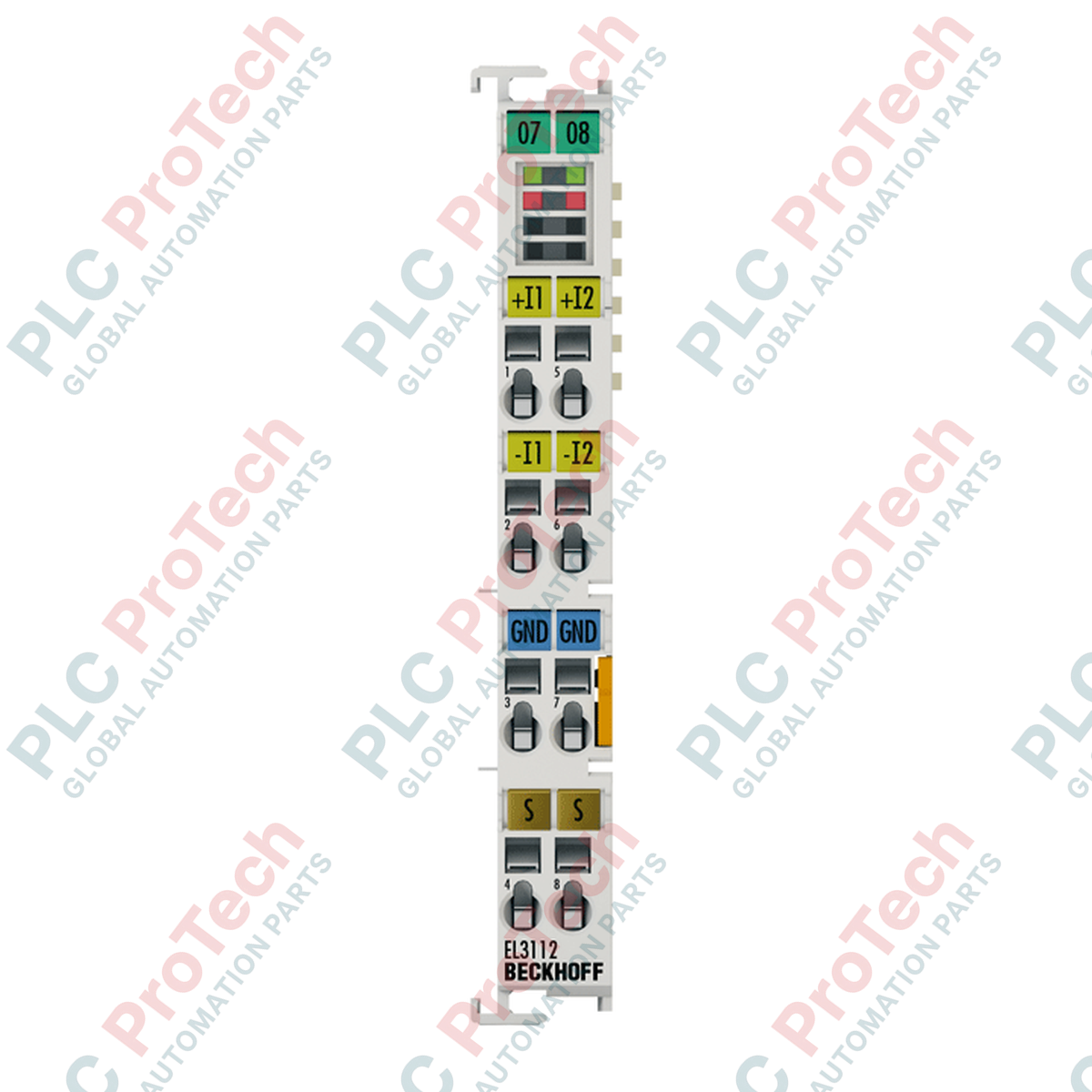

BECKHOFF EL3112 — это 2-канальный терминал аналогового ввода, предназначенный для обработки стандартных токовых сигналов в диапазоне от 0 до 20 мА. Он работает с разрешением 16 бит, обеспечивая точное преобразование сигналов и подробную диагностическую обратную связь для промышленных процессов автоматизации. Дифференциальные входы минимизируют синфазные помехи и обеспечивают целостность сигнала в условиях электрически активной среды.

Являясь частью системы EtherCAT Terminal, BECKHOFF EL3112 напрямую подключается к E-bus для подачи питания и высокоскоростной передачи данных. В конструкции оборудования используется технология распределённых часов (DC), позволяющая выполнять выборку аналоговых входов с точностью до менее микросекунды и синхронизировать её по всей сети EtherCAT. Это делает терминал подходящим для быстрых динамических контуров управления и задач синхронных измерений.

Помимо точного преобразования, терминал поддерживает программно настраиваемые функции, включая активацию цифровых фильтров (FIR/IIR) и контроль предельных значений. Компактный корпус для монтажа на DIN-рейку оснащён светодиодами состояния для активной диагностики, обеспечивая наглядный локальный контроль работы терминала и сетевого обмена данными.

Особенности

• 2 дифференциальных аналоговых входных канала для токовых контуров 0–20 мА.
• Высокоразрядное 16-битное аналого-цифровое преобразование для точного управления процессами.
• Поддержка распределённых часов (DC), обеспечивающая высокоточную синхронизацию сети.
• Настраиваемые внутренние цифровые фильтры (FIR и IIR) для подавления нежелательных шумов сигнала.
• Полная электрическая изоляция напряжением 500 В между E-bus и схемой аналоговых сигналов.
• Компактный корпус шириной 12 мм, обеспечивающий эффективное использование пространства в шкафу.

Применение

• Высокоточный мониторинг стандартных преобразователей тока 0–20 мА.
• Динамические системы с обратной связью и замкнутым контуром в сборочных и обрабатывающих машинах.
• Синхронизация многоосевых станков, требующая синхронного измерения аналоговых сигналов.
• Сети управления промышленными процессами и распределённого сбора данных.

Технические характеристики

Общие сведения

Электрические характеристики

EtherCAT и связь

Механические характеристики и условия окружающей среды

Рекомендации по установке

1. Перед монтажом или подключением проводов убедитесь, что все источники питания, подключённые к монтажной стойке ПЛК и периферийным устройствам, обесточены.
2. Установите терминал на стандартную DIN-рейку 35 мм. Зафиксируйте двойной паз и ключевой разъём относительно соседних терминалов, чтобы обеспечить надёжное механическое и электрическое соединение.
3. Подключите линии дифференциального токового входа к предназначенным для этого контактам терминала согласно назначению сигналов. Убедитесь, что кабели аналоговых сигналов имеют надлежащее экранирование для минимизации электрических помех.
4. Убедитесь, что контактные поверхности E-bus чистые и полностью соприкасаются с соседними модулями.
5. Включите питание системы и настройте параметры терминала, включая фильтры IIR/FIR и предельные значения, в TwinCAT System Manager.

Рекомендации по замене

При замене существующего модуля на новый BECKHOFF EL3112 всегда создавайте резервную копию активной конфигурации системы TwinCAT. Перед демонтажем зафиксируйте текущую карту образа процесса и схему подключения. Демонтируйте существующий терминал, разблокировав фиксирующий механизм, установите заменяющий модуль на DIN-рейку, точно восстановите проводные соединения и убедитесь, что идентификатор оборудования соответствует существующей конфигурации EtherCAT в программном обеспечении контроллера.
