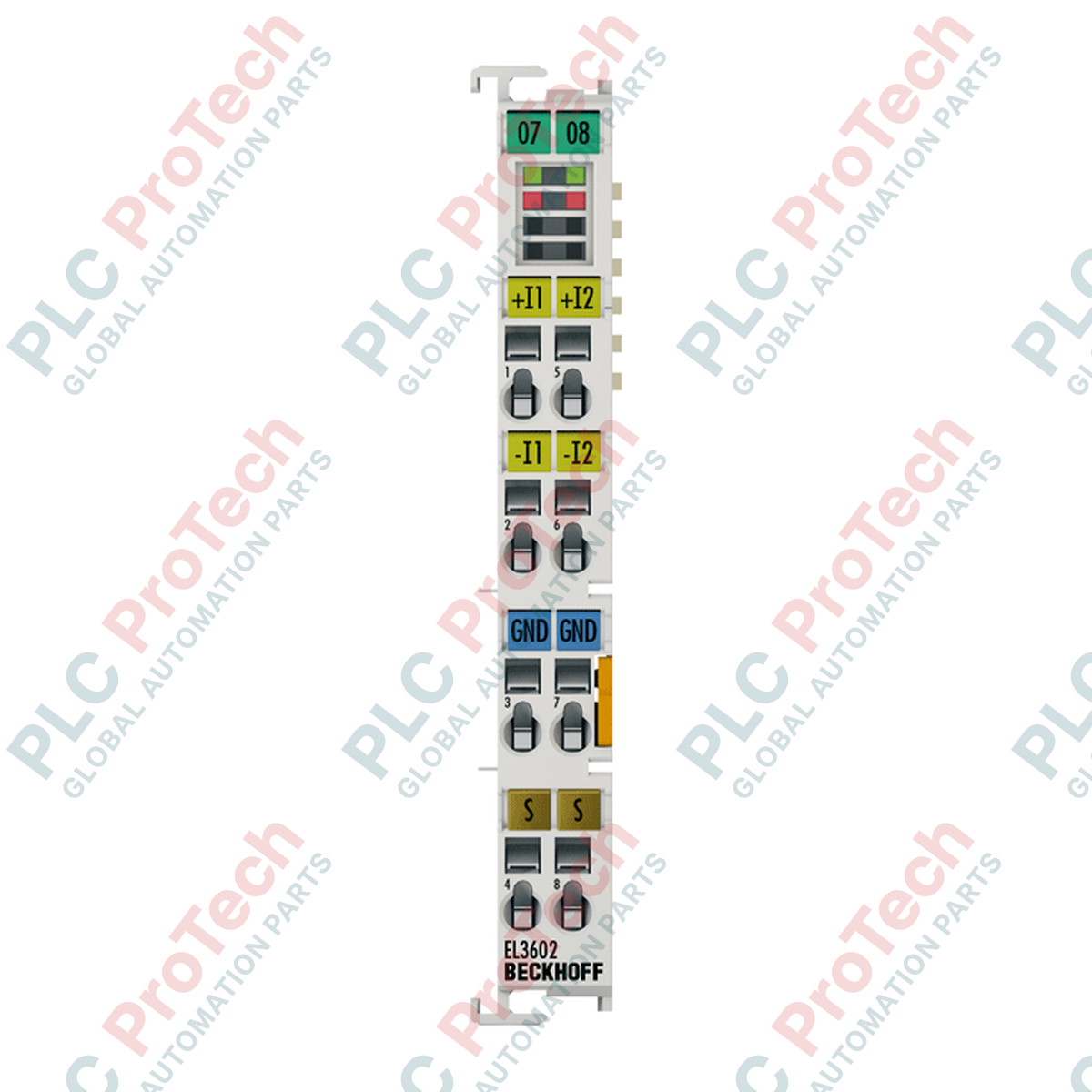

Beckhoff EL3602 EtherCAT-терминал, 2-канальный высокоточный модуль аналогового ввода

SKU EL3602

В наличии

12-month warranty
Free returns within 30 days

Производитель: BECKHOFF
Номер продукта: EL3602
Origin Германия
Тип продукта: Модули аналогового ввода
Оплата: Банковский перевод (T/T), Western Union
Вес: 2.0 kg
Размеры: 120 мм x 80 мм x 25 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

Разработанный для высокоточного измерения напряжения в автоматизированных системах управления, Beckhoff EL3602 представляет собой двухканальный аналоговый входной терминал, работающий по протоколу EtherCAT. Этот высокоточный модуль обрабатывает дифференциальные входные сигналы в нескольких настраиваемых диапазонах напряжения, обеспечивая надёжное разрешение 24 бита для центральной системы управления. Оптимизированный для применений, требующих исключительной точности передачи сигналов, он оснащён электрической изоляцией и надёжными встроенными фильтрами для подавления электрических помех в сложных промышленных условиях.

Особенности

Два независимых дифференциальных аналоговых входных канала.
Настраиваемые диапазоны измерения: +/-10 В, +/-5 В, +/-2,5 В и +/-1,25 В.
Исключительное разрешение 24 бита (включая знаковый разряд) для отслеживания мельчайших изменений напряжения.
Чрезвычайно низкая погрешность измерения — менее +/-0,01 процента при 25 °C (относительно полной шкалы).
Гальваническая изоляция 500 В между внутренней шиной E-bus и входными каналами.
Настраиваемое время преобразования от 1 до 400 мс (по умолчанию 20 мс).

Применения

Высокоточные автоматизированные испытательные стенды и калибровочные системы.
Мониторинг технологических процессов в производстве полупроводников и лабораторных условиях.
Контуры контроля натяжения и нагрузки, требующие высокостабильной дифференциальной обратной связи по напряжению.
Многоосевые системы управления движением, требующие аналоговой обратной связи для микропозиционирования.

Технические характеристики

Параметр спецификации	Значение
Производитель	Beckhoff
Серия моделей	EL3602 (серия EtherCAT Terminal)
Количество входов	2 (дифференциальных)
Диапазоны напряжения сигнала	-10 до +10 В, -5 до +5 В, -2,5 до +2,5 В, -1,25 до +1,25 В
Разрешение	24 бита (включая знаковый разряд)
Внутреннее сопротивление	Более 200 кОм
Предельная частота входного фильтра	3 кГц
Потребляемый ток E-bus	Обычно 190 мА
Напряжение синфазного сигнала (Ucm)	Максимум 35 В
Ослабление перекрёстных помех	Более 60 дБ
Электрическая изоляция	500 В (E-bus / напряжение сигнала)
Рабочая температура	-25 до +60 °C
Температура хранения	-40 до +85 °C
Относительная влажность	95 процентов, без конденсации
Степень защиты	IP20
Допуски и маркировка	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)
Размеры корпуса	12 мм x 100 мм x 68 мм
Масса модуля нетто	60 g
Масса при транспортировке (расчётная)	0,15 кг
Размеры упаковки (расчётные)	120 мм x 80 мм x 25 мм
Страна происхождения	Германия

Подключения и интерфейсы

Клеммная точка	Назначение сигналов (канал 1)	Клеммная точка	Назначение сигналов (канал 2)
1	Вход +	2	Вход +
5	Вход -	6	Вход -
3	Экран	7	Экран
4	Аналоговая земля (AGND)	8	Аналоговая земля (AGND)

Эмпирические инженерные данные

Альтернативные модели и совместимость

При замене или интеграции EL3602 проверьте версию программного обеспечения TwinCAT и активные файлы описания устройства EtherCAT (ESI) в формате XML. EL3602 поддерживает динамическую настройку через переменные CoE (CAN over EtherCAT). Проверьте старые системы, разработанные для откалиброванной альтернативы EL3602-0010, поскольку коэффициенты масштабирования и калибровки в программе ПЛК отличаются. При использовании нескольких модулей серии EL убедитесь, что суммарный ток E-шины не превышает допустимые пределы соединителя или клеммы питания; EL3602 длительно потребляет от E-шины 190 мА.

Типичные ошибки при применении и инженерные примечания

Напряжение синфазного сигнала (Ucm) необходимо строго поддерживать ниже 35 В относительно внутренней земли E-шины, чтобы предотвратить ошибки измерения и возможное повреждение. Контуры заземления являются основной причиной дрейфа в 24-разрядных приложениях. При измерении плавающих источников напряжения убедитесь, что клемма AGND подключена к чистой, стабильной системной опорной точке, чтобы дифференциальные входы не ушли в насыщение. Кроме того, после включения шкафа подождите 15 минут для термической стабилизации, чтобы внутренняя опорная цепь достигла равновесия и обеспечила стабильное разрешение 24-разрядных измерений.

Советы по вводу в эксплуатацию и подключению

Для всех аналоговых сигналов используйте экранированный кабель типа «витая пара». Для наилучших высокочастотных характеристик экран следует подключать непосредственно к клемме (клемма 3 или 7). В условиях сильных помех с помощью системного менеджера TwinCAT активируйте режекторный фильтр 50 или 60 Гц во внутренних регистрах CoE модуля. Это значительно ослабляет электрические помехи в сети и сохраняет сверхнизкую погрешность измерений модуля.
