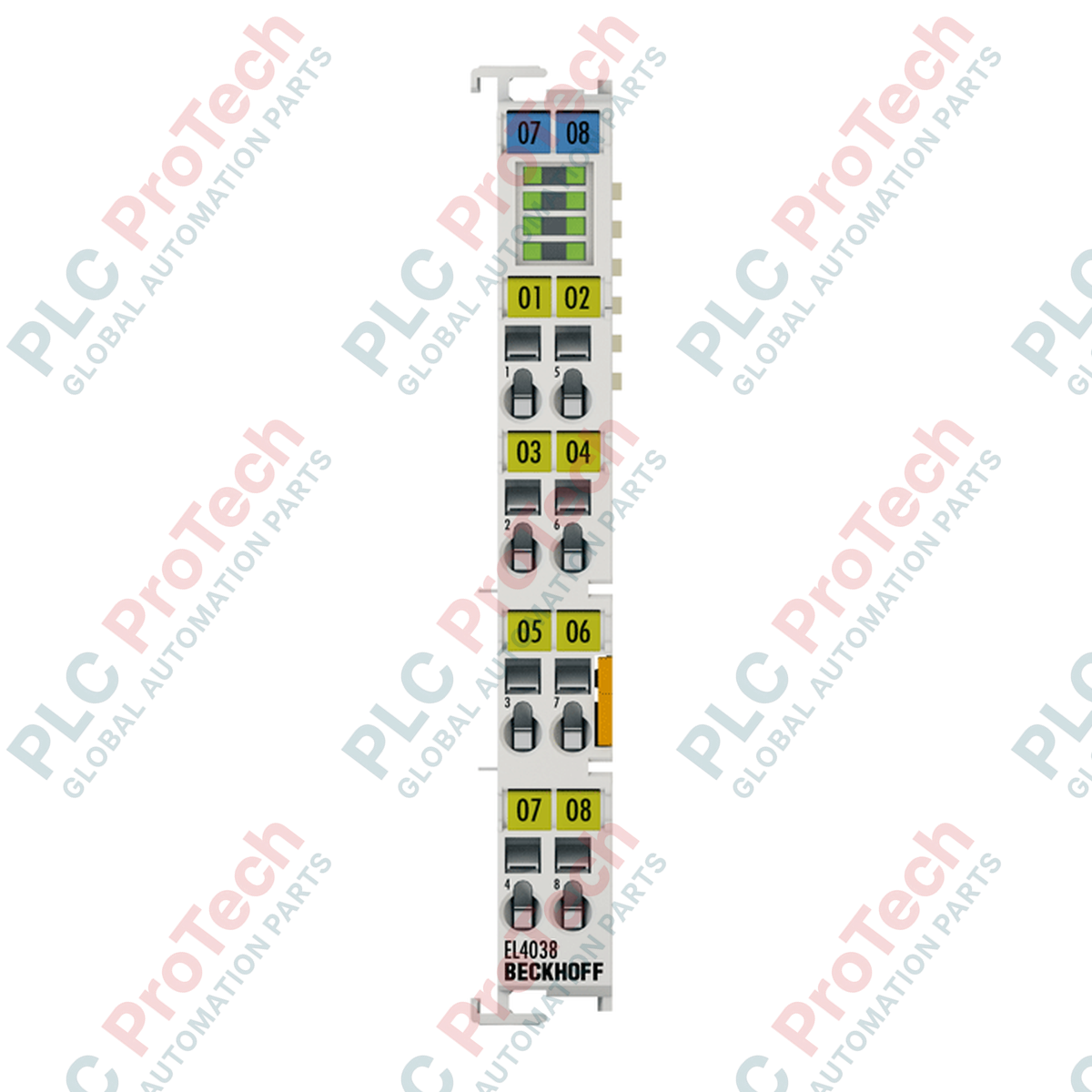

Клемма EtherCAT BECKHOFF EL4038, 8-канальный модуль аналогового вывода

SKU EL4038

В наличии
  • 12-month warranty
  • Free returns within 30 days
  • Производитель: BECKHOFF

  • Номер продукта: EL4038

  • Страна происхождения:Германия

  • Тип продукта: Терминалы EtherCAT

  • Оплата: Банковский перевод (T/T), Western Union

  • Вес: 85г

  • Размеры: 12 мм x 100 мм x 68 мм

  • Порт отправления: Сямынь

  • Гарантия: 12 месяцев

Описание

Чтобы упростить формирование аналоговых сигналов в промышленных системах автоматизации, клемма EtherCAT BECKHOFF EL4038 оснащена восемью аналоговыми выходами высокой плотности в компактном корпусе шириной 12 мм. Этот 8-канальный модуль аналогового вывода преобразует цифровые управляющие значения из образа процесса в стандартные электрические сигналы в диапазоне от -10 до +10 В с разрешением 12 бит. Благодаря однопроводной технологии подключения с несимметричным сигналом модуль сокращает объем проводки в шкафу и повышает плотность выходных каналов на DIN-рейке. Встроенные распределенные часы обеспечивают сверхточную синхронизацию выходных сигналов во всей сети EtherCAT, что делает модуль подходящим для высокоскоростных контуров управления.

Особенности

  • Восемь независимых аналоговых выходов формируют биполярные сигналы напряжения от -10 до +10 В.
  • Встроенные распределенные часы обеспечивают синхронизацию с точностью менее 1 микросекунды.
  • Защищенные от короткого замыкания выходы напряжения, способные работать с резистивными нагрузками более 5 кОм.
  • Электрическая изоляция 500 В между внутренней схемой E-bus и сигнальными линиями полевого уровня.
  • Настраиваемая функция контроля состояния обеспечивает заданные пользователем безопасные выходные значения и режимы нарастания сигнала при потере связи.
  • Компактный корпус шириной 12 мм, экономящий место, с технологией прямого подключения без инструментов.

Применение

  • Интерфейс для точной подачи команд скорости и крутящего момента на преобразователи частоты (VFD).
  • Позиционирование пропорциональных клапанов и приводов в контурах гидравлического и пневматического управления.
  • Стенды для эмуляции сигналов и лабораторных испытаний по технологии аппаратного моделирования в контуре (HIL).
  • Применение для управления синхронизированным движением по нескольким осям в упаковочных и сборочных системах.

Технические характеристики

Производитель BECKHOFF
Артикул / модель EL4038
Технология подключения 1-проводное, однополярное
Количество выходов 8
Источник питания 24 В постоянного тока через силовые контакты
Сигнальное напряжение от -10 до +10 В
Распределённые часы Да
Точность распределённых часов < 1 мкс
Нагрузка > 5 кОм (защита от короткого замыкания)
Погрешность выхода < 0,1 % (относительно конечного значения)
Разрешение 12 бит
Электрическая изоляция 500 В (E-bus / сигнальное напряжение)
Время преобразования прибл. 400 мкс
Потребляемый ток силовых контактов тип. 25 мА
Потребляемый ток шины E-bus тип. 100 мА
Разрядность в образе процесса 8 выходов AO по 16 бит
Рабочая температура от -25 до +60 °C
Температура хранения от -40 до +85 °C
Относительная влажность 95 %, без конденсации
Степень защиты IP20
Размеры (W x В x Г) 12 мм x 100 мм x 68 мм
Масса прибл. 85 г

Соединения и интерфейсы

Тип подключения Тип проводника Диапазон сечения Диапазон AWG
Клемма с пружинным зажимом Одножильный проводник (s) от 0,08 до 2,5 мм² AWG от 28 до 14
Клемма с пружинным зажимом Многожильный проводник (st) от 0,08 до 2,5 мм² AWG от 28 до 14
Клемма с пружинным зажимом Гибкий проводник с втулочным наконечником (f) от 0,14 до 1,5 мм² AWG от 26 до 16
Длина зачистки от 8 до 9 мм

Рекомендации по монтажу

  • Устанавливайте вертикально или горизонтально на стандартную DIN-рейку 35 мм (соответствует EN 60715) с помощью встроенного фиксатора.
  • Обеспечьте надёжное боковое соединение клемм с помощью встроенной системы соединения с двойным пазом и ключом.
  • Для подключения одножильных и многожильных проводников, а также проводников с втулочными наконечниками используйте отвёртку, чтобы привести в действие пружинный зажим.
  • При конфигурации силовой шины клемм соблюдайте максимальную допустимую нагрузку на внутренние силовые контакты — 10 A.

Соответствие требованиям и сертификаты

  • CE
  • UL
  • ATEX: II 3 G Ex nA IIC T4 Gc
  • Помехоустойчивость/излучение ЭМП: EN 61000-6-2 / EN 61000-6-4
  • Устойчивость к вибрации и ударам: EN 60068-2-6 / EN 60068-2-27

FAQ

Каков диапазон выходного напряжения сигнала клеммы Beckhoff EL4038?

Клемма Beckhoff EL4038 имеет биполярный диапазон выходного аналогового напряжения от -10 V до +10 V.

Поддерживает ли EL4038 распределённые часы (DC)?

Да, EL4038 поддерживает распределённые часы с точностью синхронизации менее 1 микросекунды.

Какую технологию подключения использует эта клемма EtherCAT?

В ней используется однопроводная технология подключения с несимметричным сигналом и пружинными клеммами для прямого подключения без инструментов.

Защищён ли аналоговый выход EL4038 от короткого замыкания?

Да, выходы защищены от короткого замыкания и рассчитаны на управление резистивными нагрузками сопротивлением более 5 кОм.

Есть ли в EL4038 механизм безопасности с сторожевым таймером?

Да, предусмотрена дополнительная функция сторожевого таймера, которую можно настроить на пользовательские безопасные значения выходов и параметры нарастания при прерывании связи.
