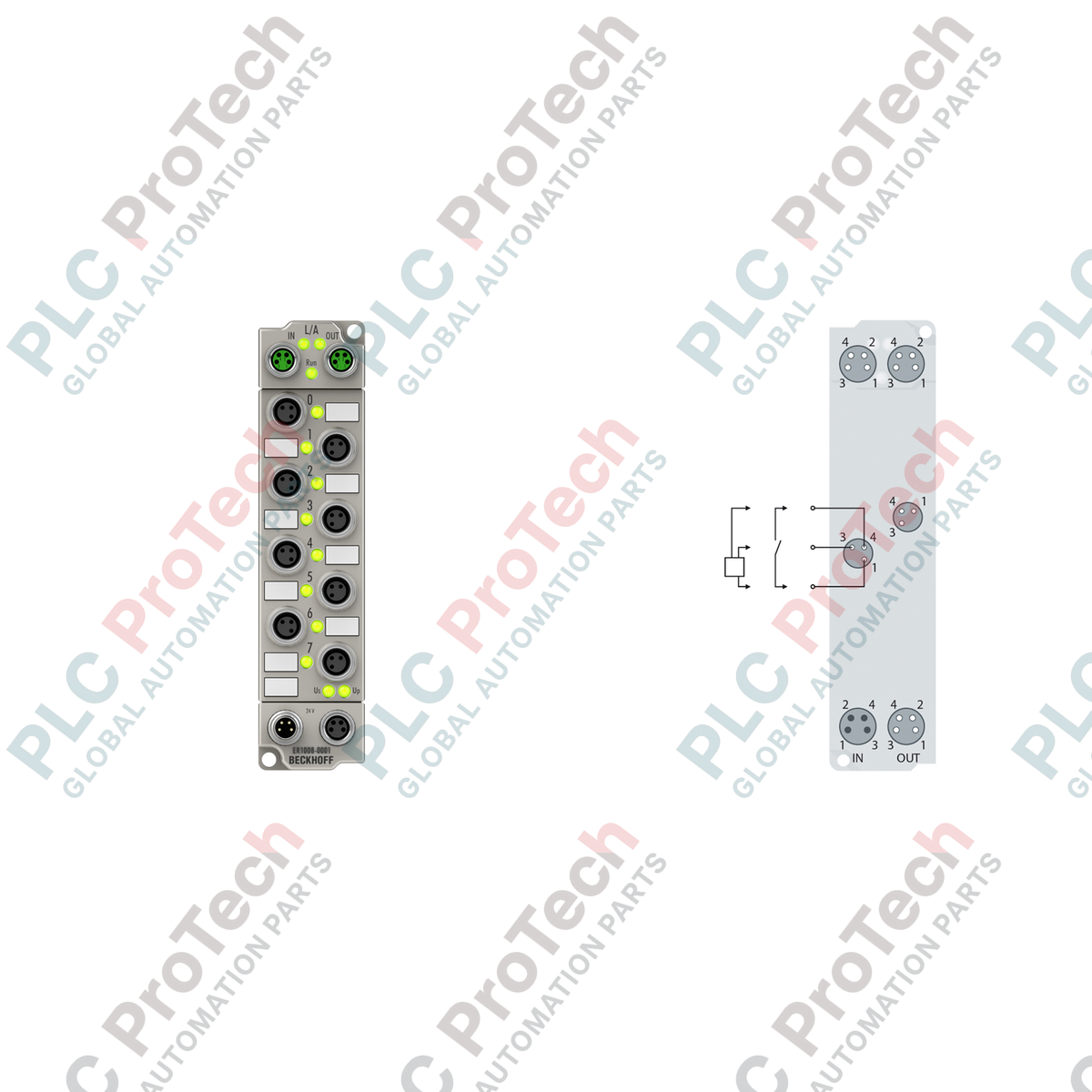

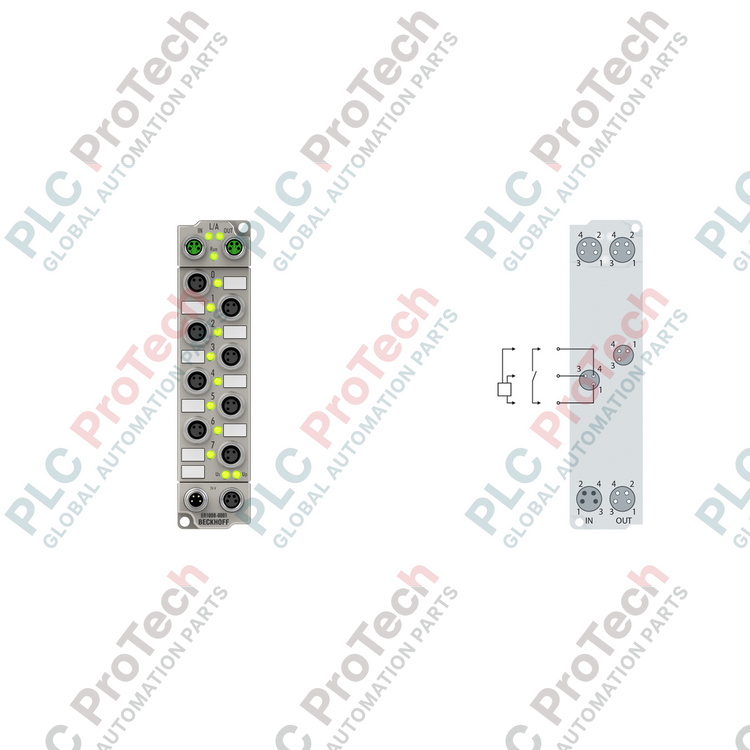

Сбор сигналов цифровых датчиков непосредственно на оборудовании без защитных корпусов эффективно выполняется с помощью Beckhoff ER1008-0001 — EtherCAT Box со степенью защиты IP67, предназначенного для работы в суровых промышленных условиях. Модуль в прочном корпусе из цинкового сплава обрабатывает до восьми цифровых входов от обычных индуктивных датчиков, выключателей или фотоэлектрических барьеров. Он поддерживает высокоскоростную связь по полевой шине EtherCAT через экранированные разъёмы M8 и обеспечивает стандартные характеристики входов EN 61131-2 Type 1/3 с аппаратным входным фильтром 3,0 мс для эффективного подавления помех. Механическая защита и возможность непосредственного монтажа на машине устраняют необходимость в традиционных клеммных коробках, значительно сокращая трудозатраты на монтаж в полевых условиях и сложность прокладки кабелей.
| Параметр | Значение параметра |
|---|---|
| Производитель | Beckhoff |
| Артикульный номер (SKU) | ER1008-0001 |
| Протокол | EtherCAT |
| Количество входов | 8 |
| Спецификация входов | EN 61131-2, тип 1/3 |
| Время фильтрации входного сигнала | 3,0 мс |
| Номинальное входное напряжение | 24 В пост. тока (-15 % / +20 %) |
| Напряжение сигнала «0» | -3–+5 В (EN 61131-2, тип 3) |
| Напряжение сигнала «1» | 11–30 В (EN 61131-2, тип 3) |
| Входной ток | Обычно 3 мА (EN 61131-2, тип 3) |
| Питание датчиков | От управляющего напряжения, не более 0,5 А суммарно (с защитой от короткого замыкания) |
| Электрическая изоляция | Напряжение управления / полевая шина: да |
| Рабочая температура | -25–+60 °C |
| Температура хранения | -40–+85 °C |
| Степень защиты | IP65 / IP66 / IP67 (соответствует EN 60529) |
| Материал корпуса | Цинковый литьевой сплав |
| Устойчивость к вибрации/ударам | Соответствует EN 60068-2-6 / EN 60068-2-27 |
| Помехоустойчивость/эмиссия ЭМС | Соответствует EN 61000-6-2 / EN 61000-6-4 |
| Допуски/маркировка | CE, UL |
| Размеры (Ш × В × Г) | 30 мм × 126 мм × 26,5 мм |
| Масса | около 265 г |
| Расчётная масса при транспортировке | 0,55 кг |
| Интерфейс подключения | Тип разъёма | Описание назначения |
|---|---|---|
| Интерфейс шины EtherCAT | 2 × гнездо M8 (экранированное, винтового типа) | 1 × вход, 1 × выход для последовательного подключения EtherCAT |
| Цифровые входы (каналы 1–8) | 8 × M8 (3-контактный, A-кодированный, гнездовой) | Контакт 1: питание датчика +24 В пост. тока, контакт 3: GND, контакт 4: сигнальный вход |
| Вход подачи питания | 1 × M8 (4-контактный, штекерный) | Контакт 1: +24 В пост. тока Us (управление), контакт 2: +24 В пост. тока Up (вспомогательное питание), контакт 3: GNDs, контакт 4: GNDp |
| Выход питания для последующего подключения | 1 × M8 (4-контактный, гнездовой) | Сквозное подключение последующих модулей EtherCAT Box |
ER1008-0001 функционально идентичен пластиковому корпусу EP1008-0001. Оба используют одинаковые файлы конфигурации twinCAT XML (ESI), схему образа технологического процесса оборудования и электрические входные характеристики. Однако цинковый корпус серии ER обеспечивает значительно лучшую защиту от электромагнитных наводок и более высокую физическую устойчивость к горячему металлическому сварочному шлаку. При замене EP1008-0001 на ER1008-0001 монтажные размеры совпадают, поэтому возможна прямая физическая замена без изменений в панели.
Распространённая ошибка при вводе в эксплуатацию — превышение общего ограничения тока питания датчиков, равного 0,5 А. Питание датчиков 24 В пост. тока, распределяемое на контакт 1 всех 8 входных каналов, является общим. Если вы питаете устройства с высоким потреблением тока, например оптические датчики расстояния или внешние индикаторы клапанов, учитывайте, что кратковременное короткое замыкание на одном канале отключит напряжение питания датчиков одновременно на всех 8 каналах. В системах с высокой плотностью подключений рассчитайте суммарный рабочий ток датчиков и убедитесь, что он остаётся ниже 0,5 А.
Чтобы гарантировать стабильную скорость промышленной связи, убедитесь, что кабели M8 EtherCAT полностью экранированы, а корпуса разъёмов надёжно затянуты. Поскольку шина EtherCAT работает на высоких частотах, плохо затянутые или неэкранированные разъёмы подвержены потере пакетов из-за электромагнитных помех, что вызывает кратковременные переходы из состояния «SAFE-OP» в «OP». Для оптимальной стабильности сети используйте предварительно собранные кабели серий Beckhoff ZB9020/ZS1090.
Перед физической установкой или отсоединением любых кабелей M8 изолируйте и заблокируйте все источники питания 24 В пост. тока (Us и Up), питающие систему EtherCAT. Подключение или отключение разъёмов под активной электрической нагрузкой может привести к искрению контактов, деградации поверхности контактов и периодическим сбоям связи по полевой шине.
