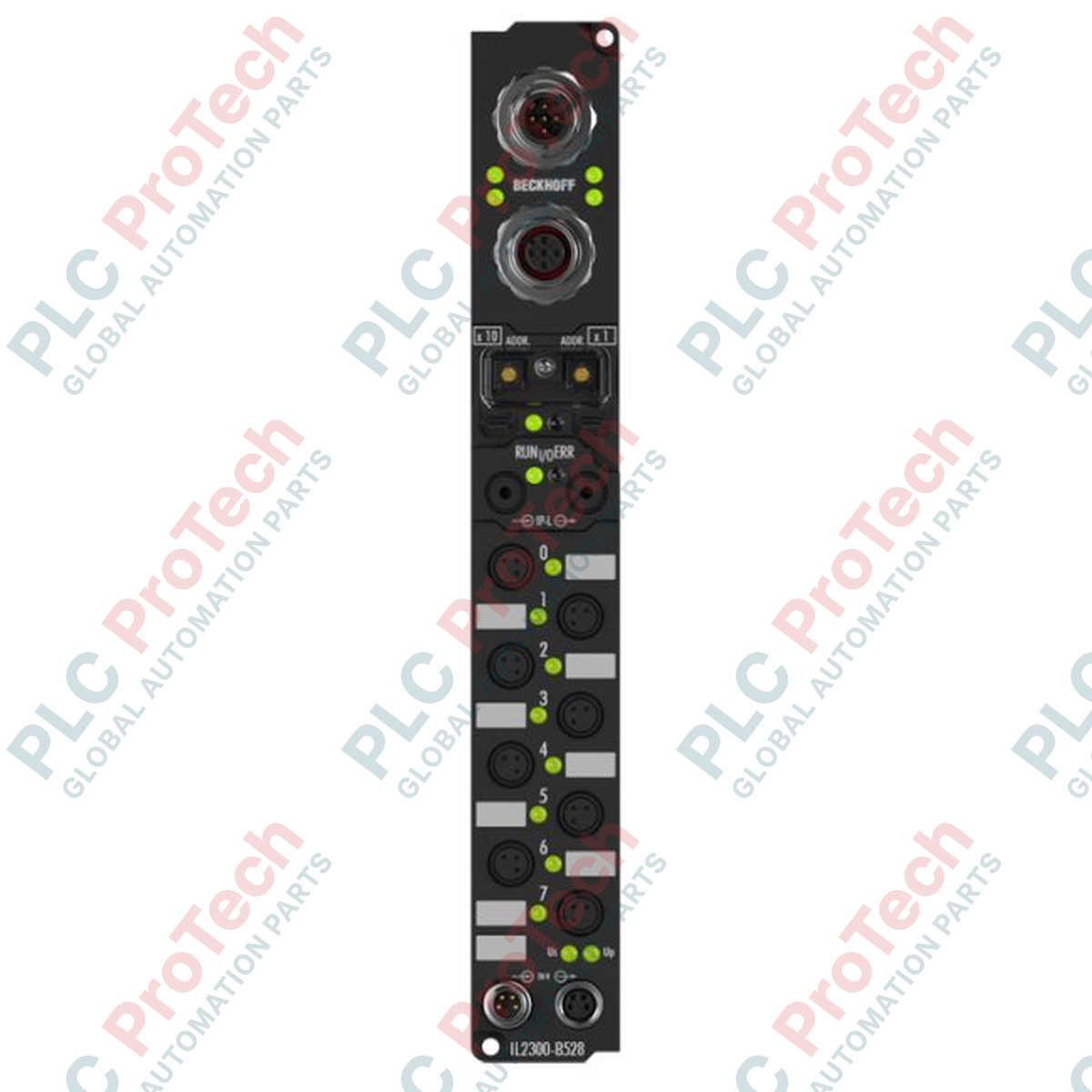

Соединительная коробка BECKHOFF IL2300-B528

SKU IL2300-B528

В наличии

12-month warranty
Free returns within 30 days

Производитель: BECKHOFF
Номер продукта: IL2300-B528
Origin Германия
Тип продукта: Коробка сцепного устройства
Оплата: Банковский перевод (T/T), Western Union
Вес: 0.5 kg
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

BECKHOFF IL2300-B528 — это соединительная коробка, предназначенная для модульных промышленных систем автоматизации. В качестве коммуникационного адаптера для сетей DeviceNet это устройство напрямую подключает периферийные сигналы полевого уровня к контроллерам верхнего уровня, обеспечивая надежную интеграцию на уровне станка без традиционного шкафа управления.

Устройство поддерживает подключение многочисленных модулей расширения и цифровых или аналоговых периферийных сигналов, что делает его подходящим для распределенных архитектур ввода-вывода. Система питания раздельно управляет управляющим и силовым напряжением, а встроенные интерфейсы разъемов M12 и M8 упрощают полевую проводку в суровых промышленных условиях.

Особенности

Обмен данными по протоколу DeviceNet с автоматическим определением скорости передачи до 500 кбит/с
Подключение до 120 модулей расширения с поддержкой больших объемов входных и выходных данных
Интегрированная конструкция тройника с конфигурацией из 1 разъема M12 и 1 гнезда M8
Раздельное распределение управляющего и силового напряжения для гибкого управления электропитанием
Прочный класс защиты IP65, IP66 и IP67 для суровых условий установки на уровне станка

Применение

Архитектуры децентрализованного управления станками и модульное проектирование производственных объектов
Автоматизированные производственные линии, требующие получения сигналов ввода-вывода без шкафа управления
Системы обработки материалов и конвейерные системы, работающие в сетях DeviceNet

Технические характеристики

Общие сведения

Параметр	Технические характеристики
Производитель	BECKHOFF
Точная модель	IL2300-B528
Тип продукта	Соединительная коробка
Страна происхождения	Германия

Емкость и производительность системы

Параметр	Технические характеристики
Модули расширения	макс. 120, с максимальным объемом входных данных 512 байт и выходных данных 512 байт
Цифровые периферийные сигналы	макс. 960 входов и 960 выходов
Аналоговые периферийные сигналы	макс. 252 входа и 252 выхода
Скорости передачи данных	автоматическое определение скорости передачи данных до 500 кбит/с
Возможности конфигурации	через KS2000 или контроллер (явные сообщения)

Электрические характеристики

Параметр	Технические характеристики
Источник питания управляющего напряжения	24 В постоянного тока (-15 % / +20 %)
Источник питания напряжения нагрузки	в соответствии с типом ввода-вывода
Ток питания блока	45 мА + ток потребления датчиков, макс. 0,5 А
Ток вспомогательного питания	в соответствии с типом ввода-вывода
Гальваническая развязка	управляющее напряжение/полевая шина: 500 В, управляющее напряжение/входы или выходы: в соответствии с типом ввода-вывода

Подключения и интерфейсы

Параметр	Технические характеристики
Шинный интерфейс	1 штекер M12, 5-контактный, 1 гнездо M12, 5-контактное (тройниковый соединитель встроен)
Подключение питания (входное)	1 штекер M8, 4-контактный
Подключение питания (выходное)	1 гнездо M8, 4-контактное

Эксплуатационные и механические характеристики

Параметр	Технические характеристики
Диапазон рабочей температуры	от 0 до +55 °C
Диапазон температуры хранения	-25 до +85 °C
Устойчивость к вибрации	соответствует EN 60068-2-6
Устойчивость к ударам	соответствует EN 60068-2-27
ЭМС: устойчивость	соответствует EN 61000-6-2
ЭМС: излучение	соответствует EN 61000-6-4
Степень защиты	IP65 / IP66 / IP67 (соответствует EN 60529)
Монтажное положение	переменная

Допуски

Параметр	Технические характеристики
Сертификаты	CE, UL

Руководство по установке

Перед началом механического монтажа или электрического подключения убедитесь, что все источники питания выключены и изолированы.
Осмотрите устройство и подключённые кабели на наличие физических повреждений или загрязнений.
Надёжно установите BECKHOFF IL2300-B528 на устойчивой поверхности машины, используя подходящие крепёжные элементы для предусмотренного положения установки.
Подключите сетевой кабель DeviceNet к встроенному шинному интерфейсу M12, обеспечив правильное расположение контактов и надёжное резьбовое соединение.
Подключите управляющее напряжение 24 В постоянного тока и источники питания нагрузки с помощью предусмотренных силовых разъёмов M8, обеспечив правильную полярность и гальваническое разделение потенциалов.
Подключите необходимые модули расширения и периферийные датчики в соответствии с планом конфигурации системы.
Восстановите питание системы и подтвердите правильный рабочий статус по диагностическим индикаторам перед вводом в эксплуатацию.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF IL2300-B528 Coupler Box?

The BECKHOFF IL2300-B528 coupler box is a high-performance communication adapter designed to link field-level peripheral signals directly to DeviceNet networks. It facilitates robust, cabinet-free machine-level integration by routing digital and analog signals through decentralized architectures. This unit allows industrial automation systems to maintain efficient control and load voltage distribution without traditional housing.

How many extension modules can be connected to the BECKHOFF IL2300-B528?

The BECKHOFF IL2300-B528 supports the connection of up to 120 extension modules for extensive distributed I/O configurations. This high capacity accommodates large input and output data volumes, including up to 960 digital and 252 analog signals. Such scalability makes it an ideal solution for complex modular plant engineering and automated manufacturing lines.

What type of network protocol and data transfer rates does this coupler box support?

The BECKHOFF IL2300-B528 communicates seamlessly via the established DeviceNet network protocol. It features automatic baud rate detection capabilities that scale up to 500 kbaud for optimized data transmission. Integrated M12 tee-connector interfaces further streamline the bus wiring process in harsh industrial environments.

What environmental protection ratings does the BECKHOFF IL2300-B528 feature?

The BECKHOFF IL2300-B528 is built with rugged IP65, IP66, and IP67 protection ratings to withstand severe operating conditions. These ratings ensure the unit is fully dust-tight and capable of enduring powerful water jets and temporary immersion. Consequently, the coupler box operates reliably in decentralized machine installations without requiring protective control cabinets.

What are the power supply requirements for operating the BECKHOFF IL2300-B528?

The BECKHOFF IL2300-B528 requires a 24 V DC control voltage power supply with a tolerance range of -15% to +20%. The device features separated control and load voltage distribution to ensure flexible and safe electrical management. Power and signals are easily interconnected using dedicated M8 male and female socket connectors.
