Описание

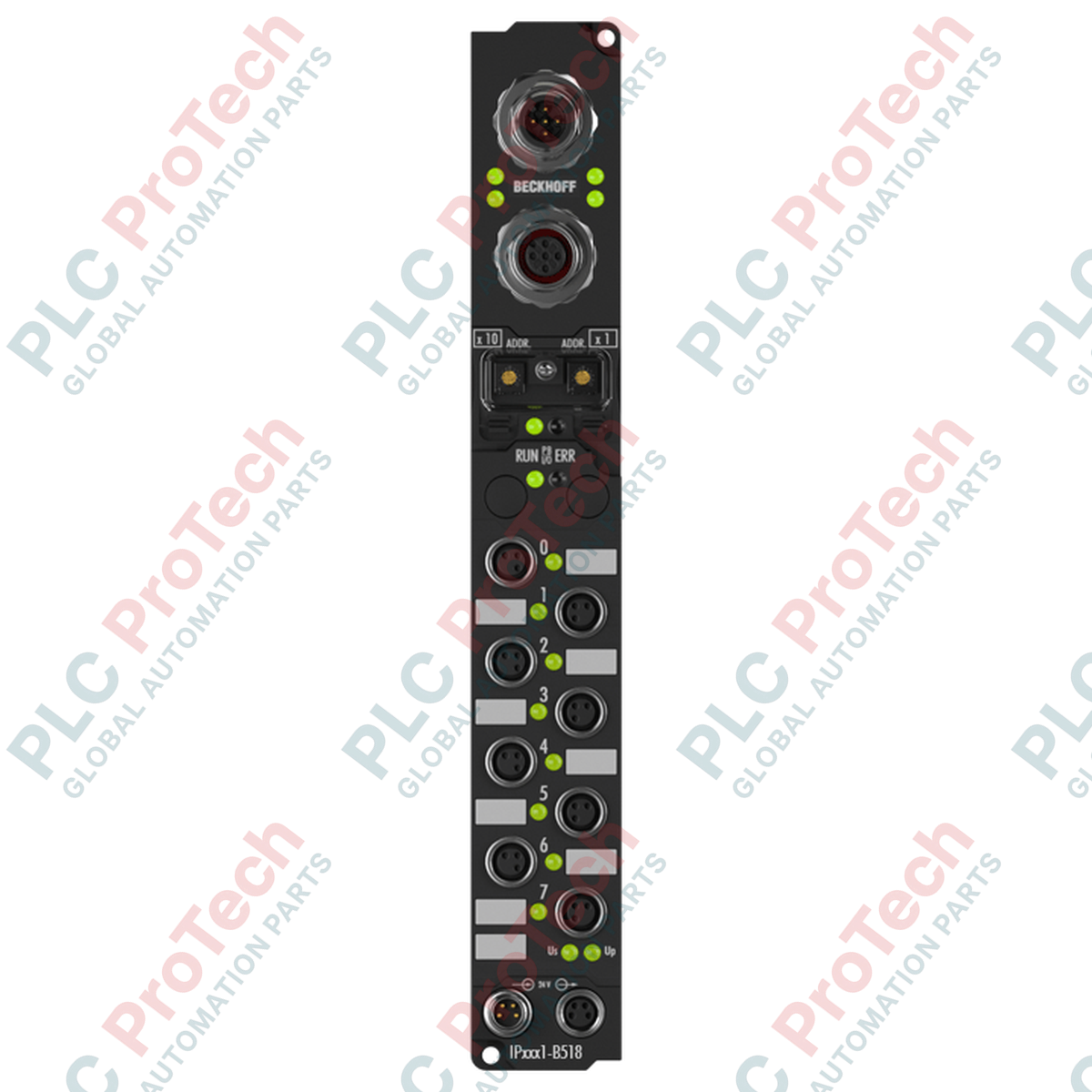

Разработанный для децентрализованных систем автоматизации, модуль Beckhoff IP2001-B518 обеспечивает прямое управление цифровыми исполнительными устройствами на уровне полевых устройств по протоколу CANopen. Этот компактный модуль полевой шины со степенью защиты IP67 позволяет напрямую подключать до восьми цифровых исполнительных устройств к высокоскоростной сети CAN без необходимости в защитных электрических корпусах. Каждый из восьми выходов обеспечивает ток до 0,5 А при напряжении 24 В постоянного тока, что позволяет управлять электромагнитными клапанами, контакторами, индикаторами и небольшими двигателями постоянного тока в сложных условиях окружающей среды.
Особенности
-
8 цифровых выходов: Стандартная логика коммутации 24 В постоянного тока с индивидуальной защитой от короткого замыкания.
-
Прямая интеграция CANopen: Встроенное управление узлами с поддержкой контроля работоспособности узлов, аварийных объектов и гибкого сопоставления PDO.
-
Встроенный Т-образный разветвитель: Два интерфейса полевой шины M12 упрощают последовательное подключение без внешних соединительных блоков.
-
Погружной корпус: Герметичный корпус из полиамида PA6 со степенью защиты IP65, IP66 и IP67.
-
Компактные разъемы M8 для исполнительных устройств: Компактные разъемы для промышленных датчиков и кабелей исполнительных устройств.
Применение
- Системы управления, монтируемые на станке, без локальных клеммных коробок.
- Системы перемещения материалов и модульные конвейерные сети.
- Управление пневматическими клапанными блоками в оборудовании для пищевой промышленности и упаковки.
- Мобильное оборудование и системы транспортировки материалов с использованием системных шин CANopen.
Технические характеристики
| Параметр |
Значение |
| Производитель |
Beckhoff Automation GmbH & Co. KG |
| Номер модели |
IP2001-B518 |
| Протокол полевой шины |
CANopen (до 16 PDO для передачи/приема) |
| Определение скорости передачи данных |
Автоматически: от 10 кбод до 1 Мбод |
| Количество выходов |
8 цифровых выходов |
| Выходное напряжение |
24 В постоянного тока (-15% / +20%) |
| Максимальный выходной ток |
0,5 А на канал (защита от короткого замыкания каждого канала) |
| Предел тока короткого замыкания |
Обычно 1,5 А |
| Разъемы интерфейса шины |
1 штекер M12 (5 контактов), 1 гнездо M12 (5 контактов), встроенный Т-образный разветвитель |
| Подключение питания |
Питание: 1 штекер M8 (4 контакта); выход: 1 гнездо M8 (4 контакта) |
| Внутренний ток потребления |
45 мА от Us + нагрузка датчика (макс. 0,5 А) |
| Напряжение изоляции |
500 В (напряжение управления относительно логики полевой шины) |
| Степень защиты |
IP65 / IP66 / IP67 (соответствует EN 60529) |
| Рабочая температура |
от 0 до +55 °C |
| Температура хранения |
от -25 до +85 °C |
| Материал корпуса |
Полиамид PA6 |
| Размеры (W x H x D) |
30 мм x 210 мм x 26,5 мм |
| Страна происхождения |
Германия |
| Расчётная масса при отправке |
2,0 кг |
Подключения и интерфейсы
| Тип разъёма |
Распределение контактов |
Назначение сигналов |
| Шина CANopen M12 (штекер/розетка) |
Контакт 1 |
Экран CAN / PE |
| Контакт 2 |
V+ (источник питания шины CAN) |
| Контакт 3 |
V- (опорное заземление шины CAN) |
| Контакт 4 |
CAN_H (сигнал высокого уровня) |
| Контакт 5 |
CAN_L (сигнал низкого уровня) |
| Ввод питания M8 (4-контактный штекер) |
Контакт 1 |
+24 В пост. тока, напряжение управления (Us) |
| Контакт 2 |
+24 В пост. тока, напряжение нагрузки (Up) |
| Контакт 3 |
GND управления (GNDs) |
| Контакт 4 |
GND нагрузки (GNDp) |
Альтернативные модели и совместимость
IP2001-B518 полностью совместим с программным обеспечением настройки и мониторинга Beckhoff KS2000. При замене устаревших модулей IP2001-B510 проверьте стандартные настройки сетевых адресов и карты регистров, поскольку встроенная Т-образная структура разъёмов B518 уменьшает потребность во внешнем оборудовании для разветвления сети.
Типичные проблемы и инженерные замечания
Хотя модуль рассчитан на суммарную нагрузку до 4 А на всех 8 каналах, необходимо тщательно рассчитать суммарное тепловыделение в тесных невентилируемых пространствах. Кроме того, при коммутации высокоиндуктивных нагрузок, например крупных катушек пневматических электромагнитных клапанов, для защиты внутренней схемы контроля короткого замыкания от импульсных перенапряжений самоиндукции следует установить внешние цепи подавления или диоды свободного хода непосредственно на нагрузке.
Советы по вводу в эксплуатацию и подключению
Обязательно установите оконечные резисторы сопротивлением 120 Ом на обоих физических концах магистрали сети CANopen. Для подключения к встроенному интерфейсу с Т-образным разъёмом M12 используйте высококачественный экранированный медный кабель с витой парой, чтобы избежать повреждения кадров данных в условиях сильных помех от частотно-регулируемых приводов (VFD).
Рекомендации по установке
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ:
Перед подключением, отключением или прокладкой проводов Fieldbus Box обесточьте все основные цепи питания системы (Us и Up). Если не отключить линии питания, это может привести к критическим сбоям контроллера шины или повреждению схем защиты выходов от короткого замыкания.
1
Закрепите корпус на жёсткой поверхности с помощью двух встроенных крепёжных отверстий диаметром 3,5 мм, предназначенных для винтов M3.
2
Проложите шину CANopen через встроенный Т-образный разъём M12 и убедитесь, что ответные разъёмы надёжно затянуты вручную, чтобы сохранить степень защиты IP67.
3
Подсоедините 4-контактный кабель питания M8. Если требуется диагностическое разделение, обеспечьте раздельную прокладку линий напряжения логики управления (Us) и напряжения нагрузки выходов (Up).
