Описание

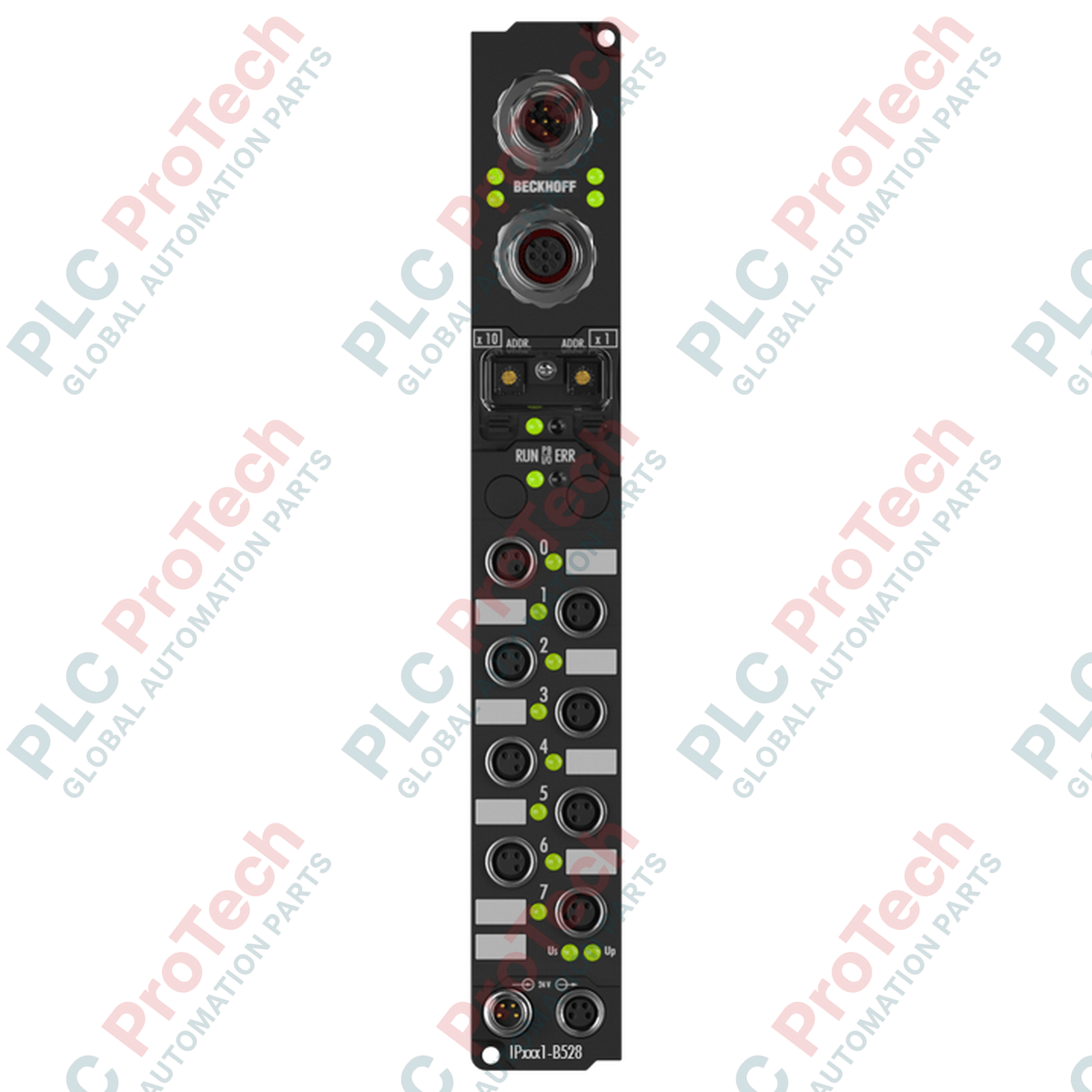

BECKHOFF IP2301-B528 — это децентрализованный промышленный модуль полевой шины из семейства Fieldbus Box, предназначенный для непосредственной установки на уровне машины без необходимости использования шкафа управления. Устройство объединяет четыре цифровых входа и четыре цифровых выхода, обеспечивая надёжную обработку сигналов в системах автоматизации, работающих в жёстких промышленных условиях. Модуль напрямую подключается к сети DeviceNet и оснащён встроенным Т-образным разъёмом для простой реализации топологии сети.

Разработанный для децентрализованных архитектур, IP2301-B528 использует разъёмы M8 для подключения технологических сигналов, сокращая объём кабельной разводки и упрощая монтаж на рамах машин. Модуль работает от источника питания 24 В постоянного тока и рассчитан на стандартные промышленные датчики и исполнительные устройства, обеспечивая выходной ток до 0,5 А на канал. Прочная конструкция и возможность непосредственного монтажа делают его подходящим для распределённых систем управления, где критически важны экономия пространства и устойчивость к воздействию окружающей среды.

Особенности

• Децентрализованная архитектура Fieldbus Box для установки на уровне машины без шкафа управления
• Встроенный интерфейс связи DeviceNet со встроенным Т-образным разъёмом для упрощения сетевой кабельной разводки
• 4 цифровых входа и 4 цифровых выхода для подключения стандартных дискретных датчиков и исполнительных устройств
• Технология разъёмов M8 для надёжного и компактного подключения технологических сигналов
• Стандартное системное и периферийное напряжение питания 24 В постоянного тока
• Коммутационная способность 0,5 А на канал цифрового выхода

Применение

• Децентрализованная автоматизация машин и модульное проектирование промышленных установок
• Автоматизированные сборочные линии и системы транспортировки материалов, требующие распределения входов/выходов без шкафа управления
• Конвейерные технологии и сортировочное оборудование с распределённым размещением датчиков
• Промышленное оборудование, работающее в сетях связи DeviceNet

Технические характеристики

Общие сведения

Характеристики сигналов и входов/выходов

Электрические характеристики и подключение

Рекомендации по установке

1. Перед началом любых работ по механическому монтажу или электрическому подключению убедитесь, что питание системы и внешние источники питания полностью отключены.
2. Осмотрите корпус IP2301-B528, разъёмы M8 и встроенный Т-образный разъём на наличие видимых повреждений при транспортировке или загрязнений.
3. Надёжно закрепите Fieldbus Box на плоской поверхности машины или профиле, используя предусмотренные монтажные отверстия, чтобы обеспечить устойчивость к эксплуатационной вибрации.
4. Подключите сетевой кабель DeviceNet через встроенный Т-образный разъём, обеспечив правильное согласование шины в соответствии с требованиями сети.
5. Подключите цифровые датчики и исполнительные устройства к входным и выходным портам M8, проверив правильность назначения контактов и соблюдение требований к экранированию кабелей.
6. Подключите источник питания 24 В постоянного тока к предусмотренным силовым клеммам, проверив полярность перед восстановлением питания.
7. Включите систему и проверьте рабочее состояние по диагностическим светодиодам устройства и конфигурации контроллера ведущего устройства.
