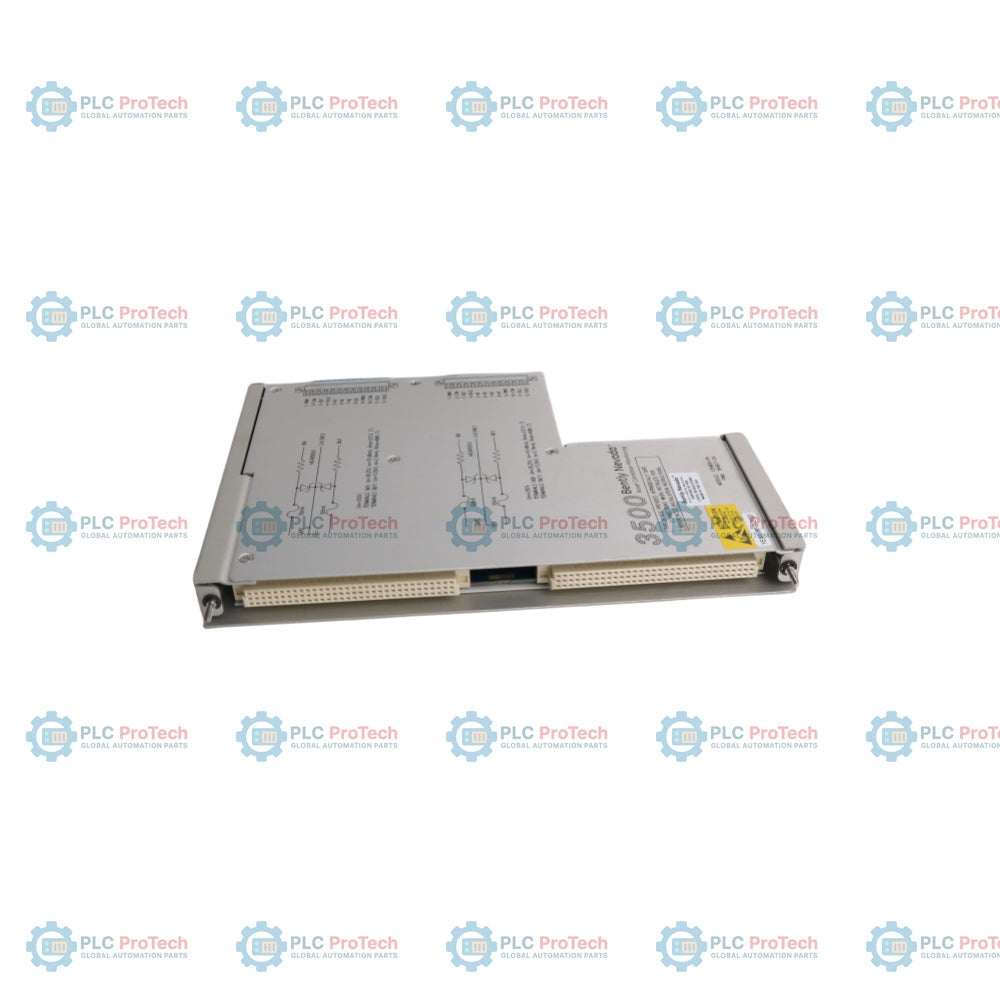

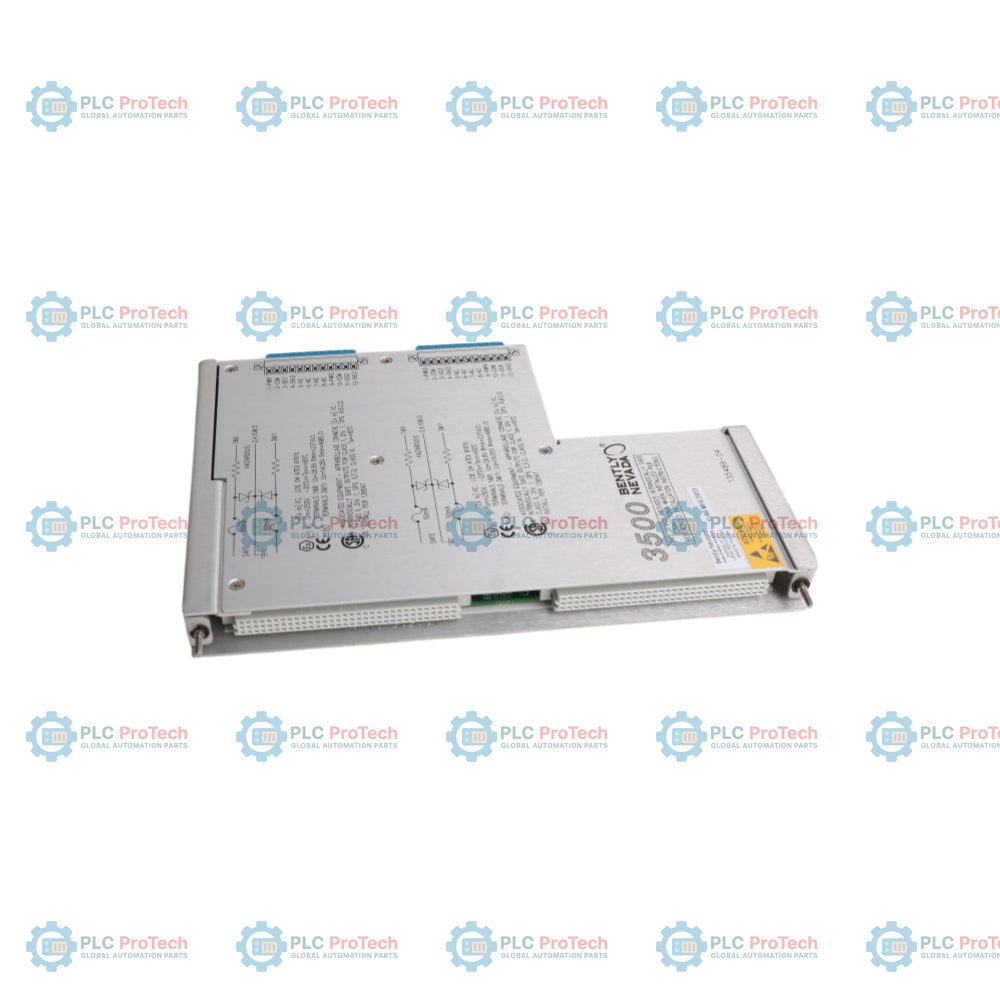

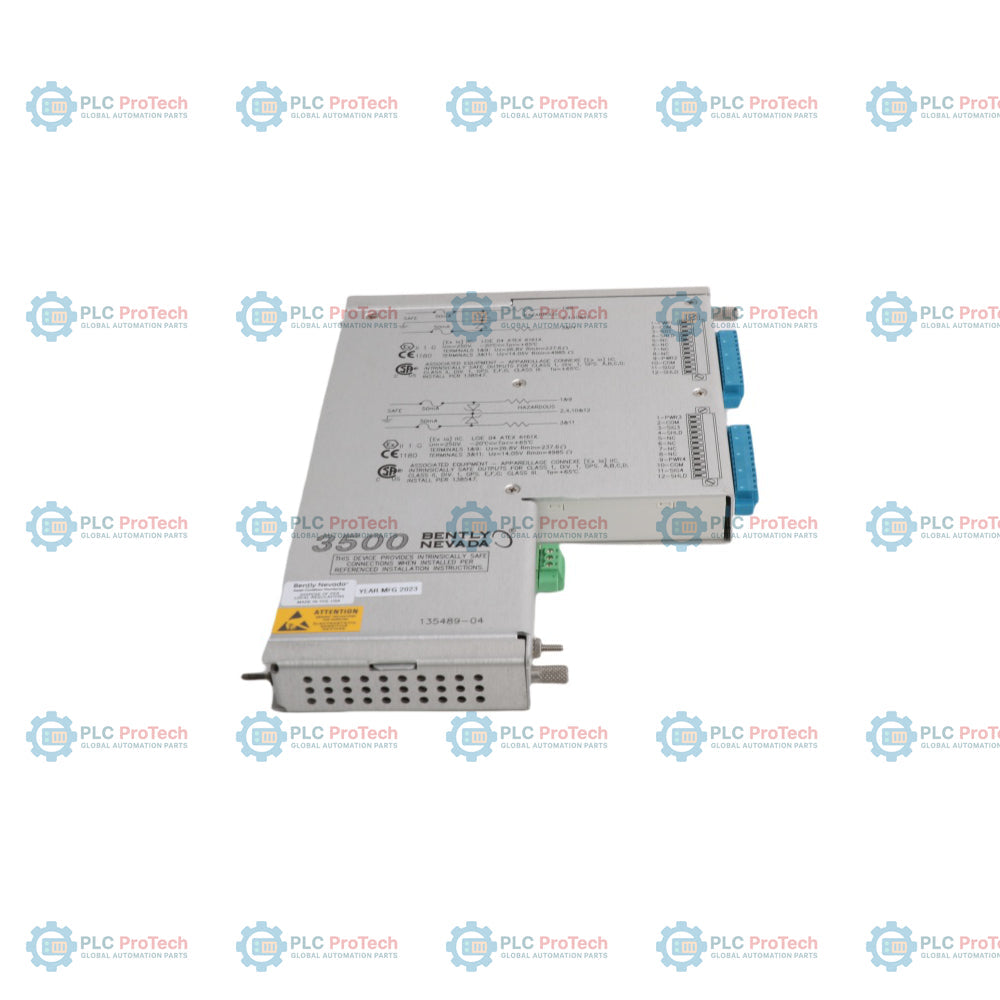

Bently Nevada 135489-04 3500/40M Модуль ввода-вывода Proximitor с внутренними барьерами

Обзор продукта

Модель 135489-04 (135489-04) — это высокопроизводительный модуль ввода/вывода, специально разработанный для системы мониторинга Bently Nevada 3500/40M Proximitor. Этот четырёхканальный интерфейс предназначен для связи полевых датчиков с защитной стойкой оборудования, обеспечивая интегрированные внутренние барьеры и внутренние окончания. Такая конфигурация критична для установки в опасных зонах, поскольку встроенные защитные барьеры ограничивают электрическую энергию, предотвращая воспламенение в взрывоопасной атмосфере.

Модуль обрабатывает импульсные и смещённые сигналы от датчиков приближения для мониторинга ключевых параметров оборудования, включая радиальную вибрацию, положение упора, эксцентриситет, дифференциальное расширение и REBAM. Обеспечивая непрерывную защиту оборудования и высокоточные данные для операционного персонала, 135489-04 служит важным компонентом в снижении незапланированных простоев критически важных активов в энергетике, нефтегазовой и нефтехимической промышленности.

Аппаратная архитектура и обработка сигналов

The 135489-04 модуль разработан с архитектурой высокой плотности, поддерживающей до четырёх сигналов датчиков приближения одновременно. Он оснащён внутренней гальванической развязкой и защитными компонентами, соответствующими параметрам сущности CSA-NRTL/C и ATEX/IECEx.

• Программирование каналов: Каналы монитора программируются парами, что позволяет системе выполнять до двух различных функций одновременно (например, каналы 1 и 2 контролируют радиальную вибрацию, а каналы 3 и 4 — положение упора).
• Защитные барьеры: Модуль включает схему барьера Proximitor с определёнными параметрами питания (PWR) и сигнала (SIG), обеспечивая, что уровни Vmax и Imax остаются в пределах безопасных значений для искробезопасности.
• Обработка сигналов: Аппаратное обеспечение обеспечивает расширенные возможности фильтрации, включая прямые фильтры (до 4000 Гц), фильтры зазора и постоянные Q-режекторные фильтры для отслеживания векторов 1X и 2X.

Технические спецификации

Технические часто задаваемые вопросы

Как внутренний барьер влияет на требования к полевым проводкам?

The 135489-04 включает встроенные защитные барьеры, что исключает необходимость во внешних стабилитронах или гальванических изоляторах между стойкой и опасной зоной. Это упрощает компоновку шкафа и снижает общее сопротивление цепи.

Можно ли использовать этот модуль как для радиальной вибрации, так и для положения упора?

Да. Монитор 3500/40M в сочетании с этим модулем ввода/вывода позволяет настраивать каналы парами для различных функций, например, радиальная вибрация на одной паре и положение упора на другой.

Каковы основные параметры сущности для внутренних барьеров?

Для Proximitor Barrier (PWR) Vmax составляет 26,25 В, Imax — 110,48 мА. Для сигнала (SIG) Vmax — 13,65 В, Imax — 2,74 мА.

🛠️ Руководство по установке и ключевые шаги

135489-04 — это модуль ввода-вывода с внутренними барьерами и внутренними клеммами. Он устанавливается на задней части стойки 3500, непосредственно за монитором 3500/40M Proximitor. Обеспечивает взрывобезопасную (IS) изоляцию для преобразователей, расположенных в опасных зонах.

1. Установка оборудования

• Обходные каналы: Перед вставкой модуля переведите соответствующие каналы монитора в режим обхода, чтобы предотвратить случайные срабатывания оборудования.
• Выравнивание слота: Вставьте модуль ввода-вывода в полноразмерный слот на задней части стойки, который точно соответствует модулю монитора 3500/40M спереди.
• Установка и закрепление: Направляйте модуль по направляющим шасси до плотного соединения с разъемами задней панели. Затяните два винта с накатанной головкой на передней панели.
• Заземление IS: В стойке 3500 должен быть установлен модуль заземления 3500/04 IS. Убедитесь, что заземляющие контакты на задней части модуля ввода-вывода надежно соприкасаются с шиной заземления IS стойки.

2. Проводка и физическое разделение

• Цветовая маркировка клемм: Подключайте проводку преобразователей опасной зоны к клеммам синего цвета. Подключайте выходные сигналы безопасной зоны к клеммам зеленого цвета.
• Расстояние 50 мм (2 дюйма): Соблюдайте минимальное физическое расстояние 50 мм (2 дюйма) между проводкой опасной (взрывобезопасной) зоны и проводкой безопасной зоны.
• Маршрут прокладки: Прокладывайте проводку опасной зоны вверх в верхние кабельные каналы, а проводку безопасной зоны вниз в нижние кабельные каналы, чтобы предотвратить перекрестное загрязнение сигналов.

🛒 Примечания по закупкам

• Без шины для преобразователей: Внутренние барьерные модули ввода-вывода не поддерживают шину для преобразователей (общие линии питания). Каждый преобразователь должен быть подключен отдельно.
• Требования к глубине корпуса: Внутренние барьерные модули глубже стандартных модулей ввода-вывода. Они не помещаются в стандартные шкафы глубиной 400 мм. Требуется минимальная глубина шкафа 600 мм или корпус с креплением на перегородке/панели.
• Сокращение количества слотов: Установка обязательного модуля заземления 3500/04 IS занимает один выделенный слот ввода-вывода. Это уменьшает максимальное количество доступных слотов монитора в стандартной 19-дюймовой стойке с 14 до 13.
• Только внутренние клеммы: Эта конкретная модель (-04) оснащена внутренними винтовыми клеммами. Она не может использоваться с внешними клеммными блоками (ETB) или готовыми кабелями.
• Ограничения по температуре: Стойки с внутренними барьерами имеют более узкий рабочий температурный диапазон от 0°C до +65°C (от 32°F до +150°F) по сравнению со стандартным нижним пределом -30°C. Обеспечьте надлежащую вентиляцию шкафа.
