Описание

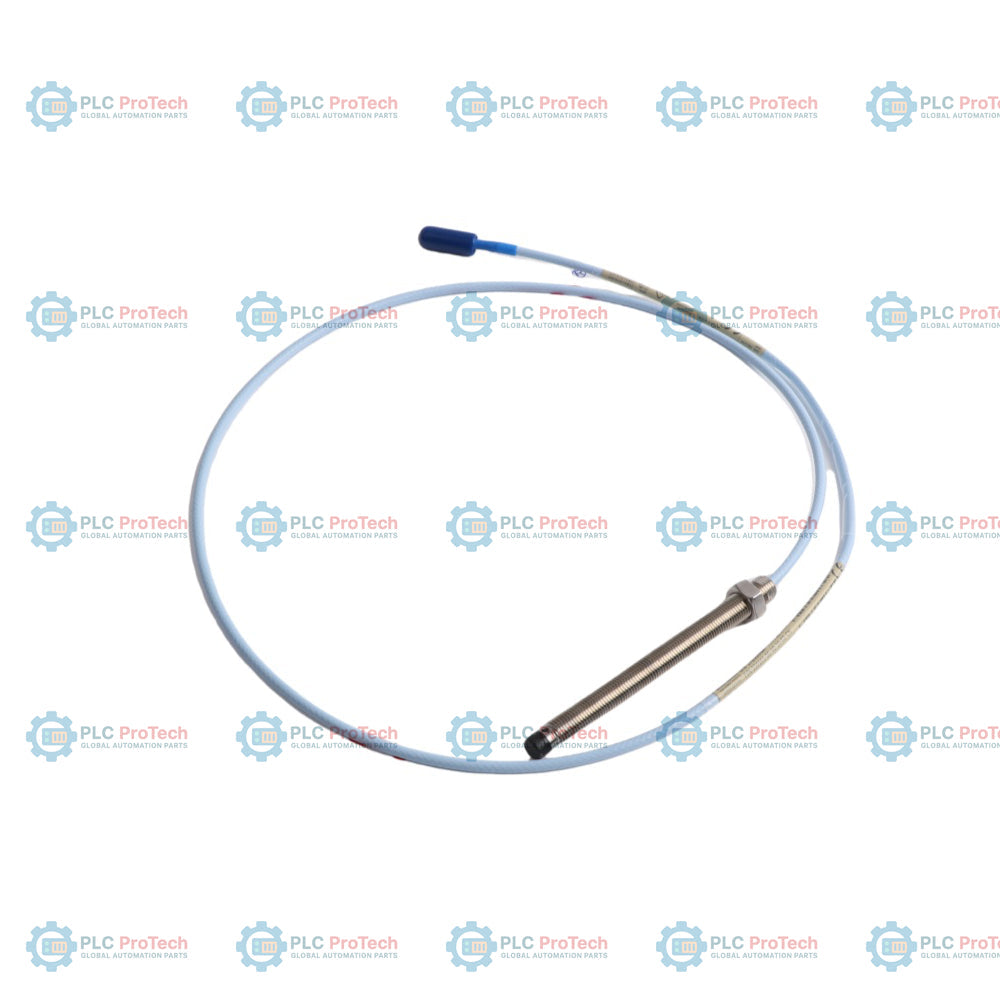

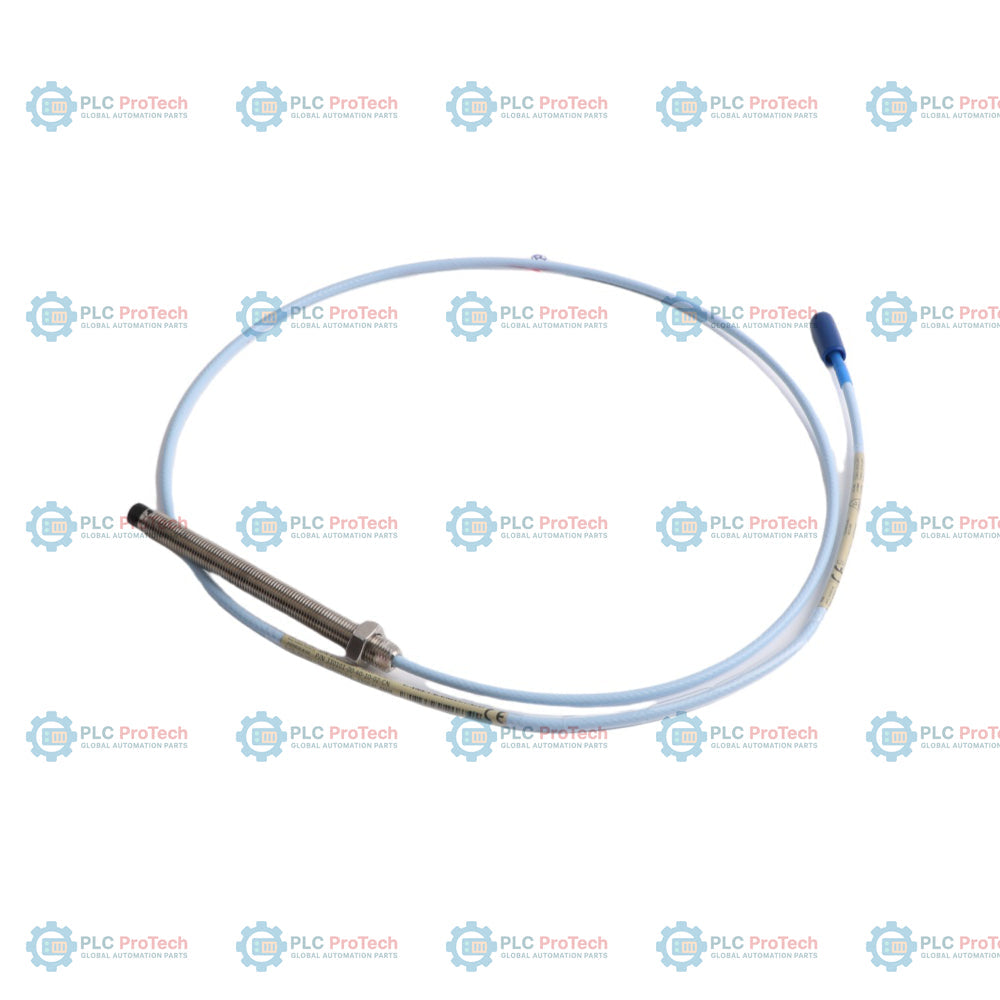

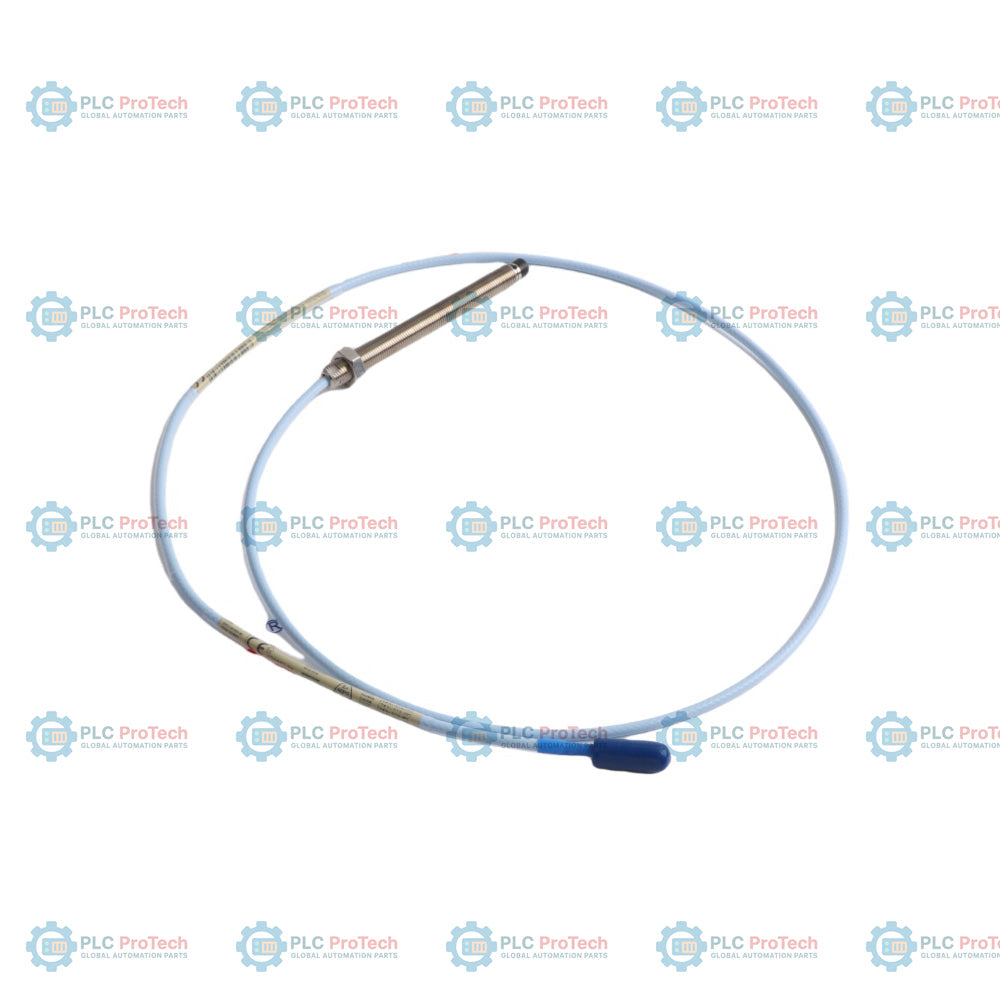

Bently Nevada 330101-00-48-10-02-05 — это высокопроизводительный 8-миллиметровый зонд приближения без брони, разработанный как основной компонент стандартной для отрасли серии 3300 XL. Работающий на принципах измерения вихревых токов, этот бесконтактный датчик обеспечивает высокоточными динамическими измерениями статического положения вала и динамической вибрации относительно поверхностей валов вращающихся машин (обычно из стали AISI 4140). Он играет важнейшую роль в цепях защиты оборудования и мониторинга его состояния, обеспечивая бесшовное взаимодействие с датчиками Proximitor серии 3300 XL и удлинительными кабелями.

Эта конкретная конфигурация оснащена полностью резьбовым корпусом длиной 4,8 дюйма (что обозначается вариантом длины без резьбы 0,0 дюйма и кодом длины корпуса 4,8 дюйма), использующим стандартную резьбу 3/8-24 UNF. Это позволяет устанавливать зонд непосредственно в корпуса подшипников или корпуса машин, где требуется максимальная регулировка по резьбе. Зонд оснащён стандартным трёхосевым кабелем длиной 1,0 метра с изоляцией из FEP, заканчивающимся миниатюрным коаксиальным разъёмом ClickLoc с золотым покрытием (без защиты разъёма), и полностью сертифицирован в соответствии с требованиями CSA, ATEX и IECEx для безопасной установки во взрывоопасных промышленных зонах.

Особенности

• Прочный наконечник зонда из полифениленсульфида (PPS) обеспечивает конструктивную и химическую стойкость в суровых условиях эксплуатации машин.
• Полностью резьбовой корпус длиной 4,8 дюйма из нержавеющей стали AISI 303/304 обеспечивает надёжную механическую защиту и гибкую настройку глубины установки.
• Конструкция соединения зонда с кабелем выдерживает растягивающее усилие до 330 Н (75 фунтов силы).
• Миниатюрный коаксиальный разъём ClickLoc с золотым покрытием обеспечивает защищённое от вибрации электрическое соединение с удлинительными кабелями с низкими потерями.
• Стандартный трёхосевой кабель с изоляцией из FEP и волновым сопротивлением 75 Ом, рассчитанный на широкий диапазон рабочих температур.
• Физически и электрически взаимозаменяем с другими компонентами системы зонда приближения Bently Nevada 3300 XL 8 мм.

Применения

• Мониторинг вибрации валов паровых и газовых турбин.
• Отслеживание осевого смещения ротора и радиальной вибрации компрессоров, насосов и вентиляторов градирен.
• Стационарная установка на критически важном вращающемся оборудовании на нефтехимических, нефтегазовых предприятиях и электростанциях.
• Высоконадёжные цепи защитного мониторинга, подключаемые к стоечным системам Bently Nevada 3500.

Информация для заказа

Технические характеристики

Рекомендации по установке

Убедитесь, что датчик приближения установлен в соответствии со стандартными инженерными практиками Bently Nevada. Установите датчик с соответствующим зазором согласно калибровке системы (для стандартных систем 3300 XL обычно устанавливается зазор 1.27 mm или 50 mils относительно мишени из стали AISI 4140). Всегда прокладывайте коаксиальный кабель с надлежащим экранированием и заземлением, чтобы предотвратить электрические помехи в цепях мониторинга вибрации. Соблюдайте минимальный радиус изгиба кабеля 25.4 mm (1.0 inch). Не затягивайте корпус датчика чрезмерно; применяйте момент до рекомендуемых 11.2 N-m (100 in-lbf), чтобы не повредить резьбовые соединения.

Соответствие требованиям и сертификаты

Эта конфигурация соответствует следующим сертификатам и директивам:

• Директива EMC 2014/30/EU: соответствует EN 61000-6-2 (помехоустойчивость в промышленных условиях) и EN 61000-6-4 (промышленные электромагнитные эмиссии).
• Директива RoHS 2011/65/EU: соответствует стандартам, ограничивающим содержание опасных веществ.
• Сертификаты для взрывоопасных зон (опция 05): сертифицирован для искробезопасных (ia) и невоспламеняющих (nA/ec) сред согласно сертификатам CSA, ATEX и IECEx.
• Функциональная безопасность: возможность применения по SIL 2 (HFT=0), возможность применения по SIL 3 (HFT=1) при использовании в составе полной цепи мониторинга системы безопасности.
