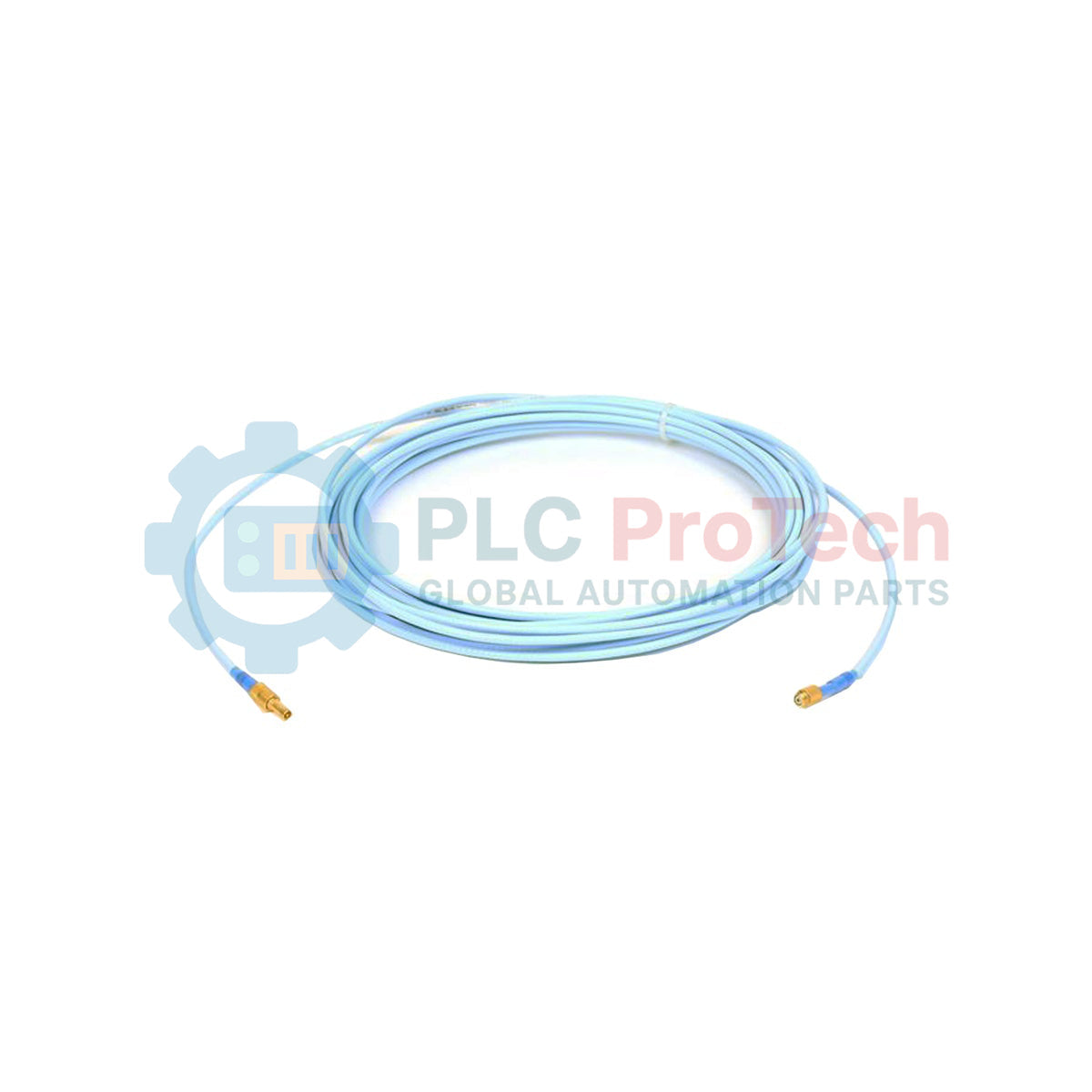

Удлинительный кабель с расширенным температурным диапазоном (ETR) Bently Nevada 330190-080-00-CN | 3300 XL

Обзор продукта

Bently Nevada 330190-080-00-CN — это удлинительный кабель серии 3300 XL с расширенным температурным диапазоном (ETR), предназначенный для систем мониторинга вибрации, работающих в условиях повышенных и термически нестабильных промышленных сред. Он применяется в турбинах, компрессорах, нефтехимических установках и системах энергогенерации, где необходимо поддерживать стабильность сигнала при постоянных тепловых нагрузках.

Этот кабель обеспечивает надежную передачу сигнала между датчиками приближения и модулями мониторинга, сохраняя электрическую целостность при расширенных температурных условиях. Он снижает дрейф измерений и защищает системы защиты оборудования от ухудшения сигнала в суровых рабочих зонах.

Конфигурация длиной 8,0 метров обеспечивает гибкость установки для распределенных схем мониторинга в крупных промышленных агрегатах.

Разбор технической конфигурации

Эта структура определяет механическую конфигурацию, стандарт электрического дизайна и классификацию соответствия в семействе удлинительных кабелей ETR.

Технические характеристики

Инженерные пояснения

Серия кабелей ETR разработана для условий, где стандартные удлинительные кабели не могут сохранять стабильные электрические характеристики при повышенных температурах.

Изоляция из фторэтиленпропилена (FEP) улучшает термостойкость и химическую стабильность, что делает кабель подходящим для нефтяной, газовой и высокотемпературной промышленной среды.

Триаксиальная конструкция обеспечивает передачу сигнала с низким уровнем шума и стабильные характеристики импеданса на больших длинах кабеля.

Примечания по применению в полевых условиях

Где используется этот кабель?
Он применяется в турбинах, компрессорах и системах мониторинга в условиях высоких температур.

Что отличает кабели ETR?
Они сохраняют электрическую стабильность при расширенных температурных условиях.

Совместим ли он со стандартными системами 3300 XL?
Да. Полностью совместим с архитектурой измерения приближения 3300 XL.

Почему важна триаксиальная конструкция?
Она снижает шум и улучшает стабильность сигнала в электрически сложных условиях.

Примечания по установке и вводу в эксплуатацию

Избегайте прокладки рядом с паровыми трубопроводами высокой температуры или источниками тепла, превышающими допустимые пределы.

Обеспечьте правильное заземление экрана для поддержания целостности сигнала в условиях электрических помех.

Соблюдайте минимальный радиус изгиба, чтобы избежать повреждения триаксиальной конструкции экрана.

Проверьте надежность подключения разъемов перед вводом в эксплуатацию для обеспечения стабильного измерительного сигнала.

Инженерные и эксплуатационные рекомендации

Используйте тепловые зазоры при прокладке кабеля, чтобы избежать постоянного воздействия излучающего тепла.

Обеспечьте правильное снятие механических нагрузок в местах ввода кабеля в шкафы, чтобы предотвратить передачу механического напряжения.

Периодически проверяйте состояние изоляции при эксплуатации в условиях высоких температур.

Соблюдайте расстояние от силовых кабелей высокой мощности для минимизации электромагнитных помех (EMI).
