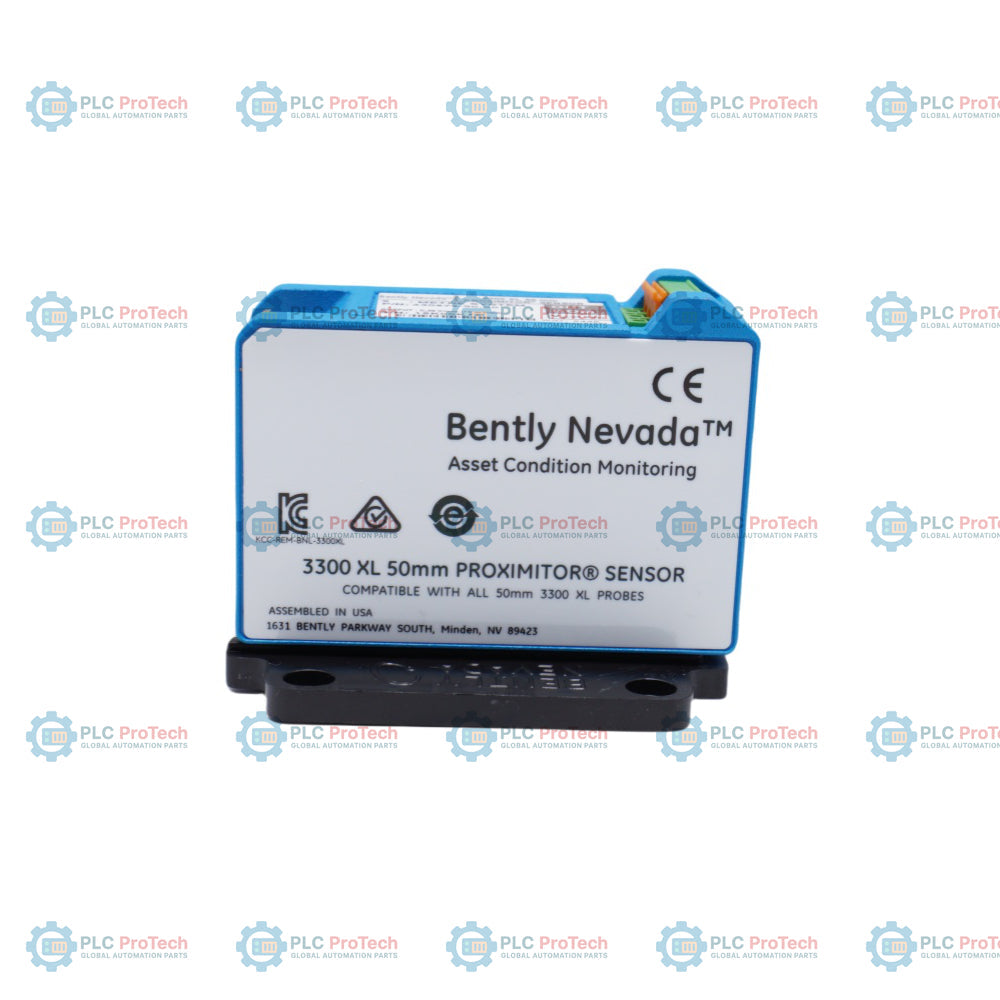

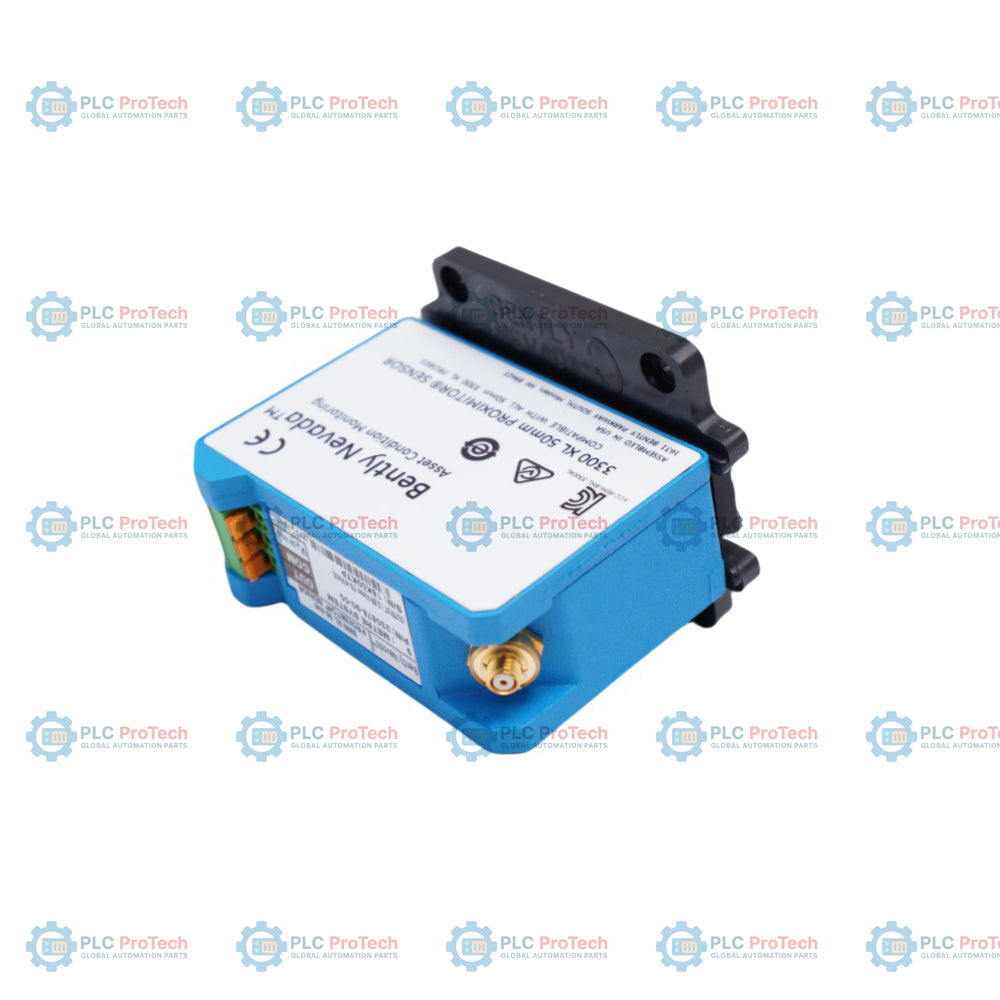

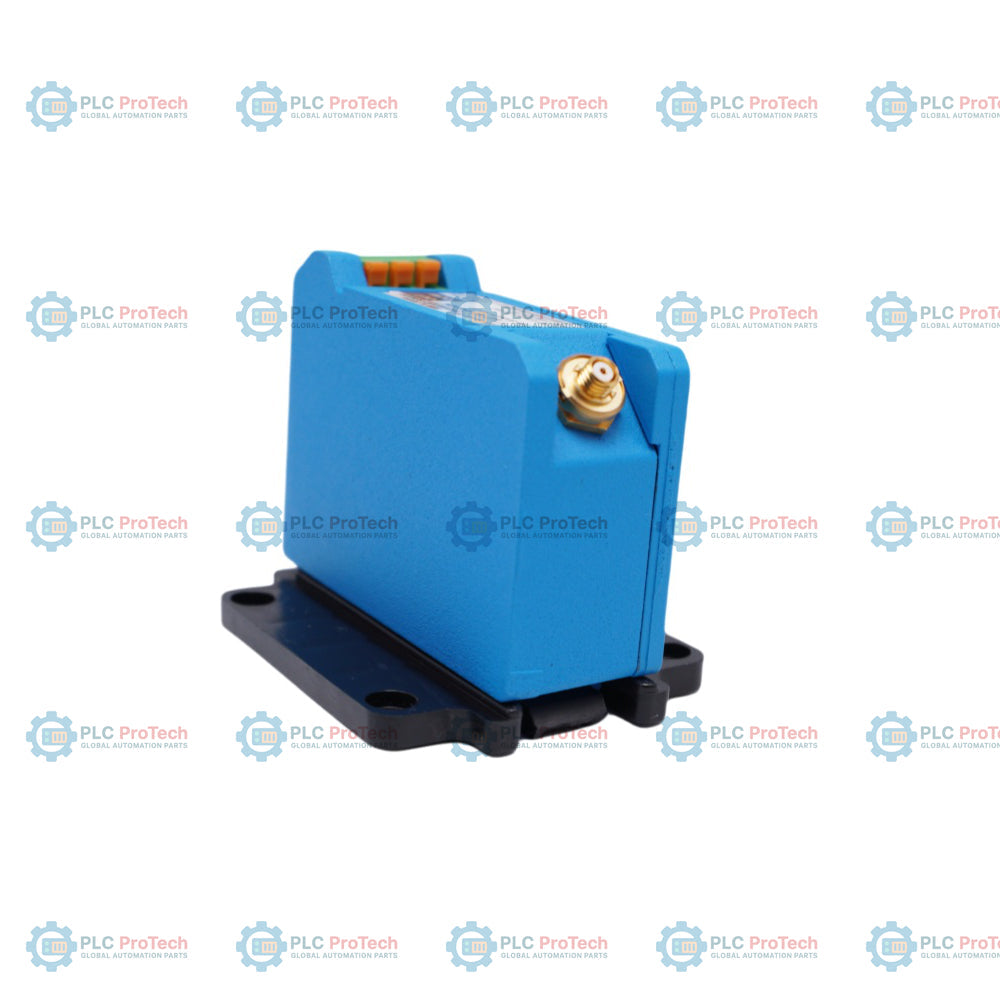

330878-91-00 — это датчик приближения 3300 XL 50 мм Proximitor, предназначенный для обработки сигналов в системах вихретоковых бесконтактных преобразователей. Устройство принимает бесконтактный входной сигнал от одного датчика приближения 3300 XL 50 мм и удлинительного кабеля, преобразуя измеренный зазор между наконечником датчика и мишенью в пропорциональный выходной сигнал напряжения. Разработанный специально для мониторинга перемещений на больших расстояниях, этот датчик оптимизирован для измерения дифференциального расширения (DE) или расширения ротора (RX) в машинах с подшипниками со смазочной пленкой, таких как крупные паротурбинные генераторы. Он отличается тонкой конструкцией, идеально подходящей для высокоплотных конфигураций, и обеспечивает полную обратную совместимость сигналов со старыми системами 7200 и 50 мм DE Integral за счет сохранения идентичного коэффициента масштабирования выходного сигнала.
| Сегмент номера детали | Значение | Описание |
|---|---|---|
| Базовая модель | 330878 | Датчик Proximitor 3300 XL 50 мм |
| Вариант A (общая длина и монтаж) | 91 | Длина системы 9,0 м (29,5 фута), монтаж на DIN-рейку |
| Вариант B (сертификация агентством) | 00 | Без сертификатов |
| Параметр | Спецификация |
|---|---|
| Производитель | Bently Nevada |
| Номер модели | 330878-91-00 |
| Тип продукта | Датчик Proximitor 3300 XL 50 мм |
| Линейный диапазон | 27,9 мм (1100 мил) |
| Средний коэффициент масштабирования (ASF) | 394 мВ/мм (10 мВ/мил), номинальное значение |
| Отклонение от наилучшей аппроксимирующей прямой (DSL) | Менее ±0,74 мм (±29 мил) |
| Вход датчика Proximitor | Поддерживает один бесконтактный пробник приближения 3300 XL 50 мм и удлинительный кабель |
| Требования к электропитанию | Требуется напряжение от -17,5 до -26 В пост. тока без барьеров при максимальном потреблении 12 мА; от -23 до -26 В пост. тока с барьерами |
| Сопротивление выхода | 50 Ом |
| Емкость удлинительного кабеля | 69,9 пФ/м (21,3 пФ/фут), типовое значение |
| Сечение полевой проводки | От 0,2 до 1,5 мм2 (от 16 до 24 AWG) |
| Материал датчика Proximitor | Алюминий A380 |
| Рабочая температура | От -51 до +100 °C |
| Температура хранения | От -51 до +105 °C |
| Пределы относительной влажности | Изменение среднего коэффициента масштабирования (ASF) менее 3 % при испытании в соответствии со стандартом IEC 68-2-66 |
| Электрическая классификация | Соответствует европейской маркировке CE |
| Страна происхождения | США |
Global Express Shipping
Returns & Warranty
Производитель: Bently Nevada
Номер продукта: 330878-91-00
Страна происхождения:Соединённые Штаты
Тип продукта: Датчик Proximitor
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 280г
Размеры: 89,4 мм × 61 мм × 105 мм (В × Ш × Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев
