Сервопривод переменного тока Delta ASD-A2-1021-E серии ASDA-A2

Обзор характеристик управления движением

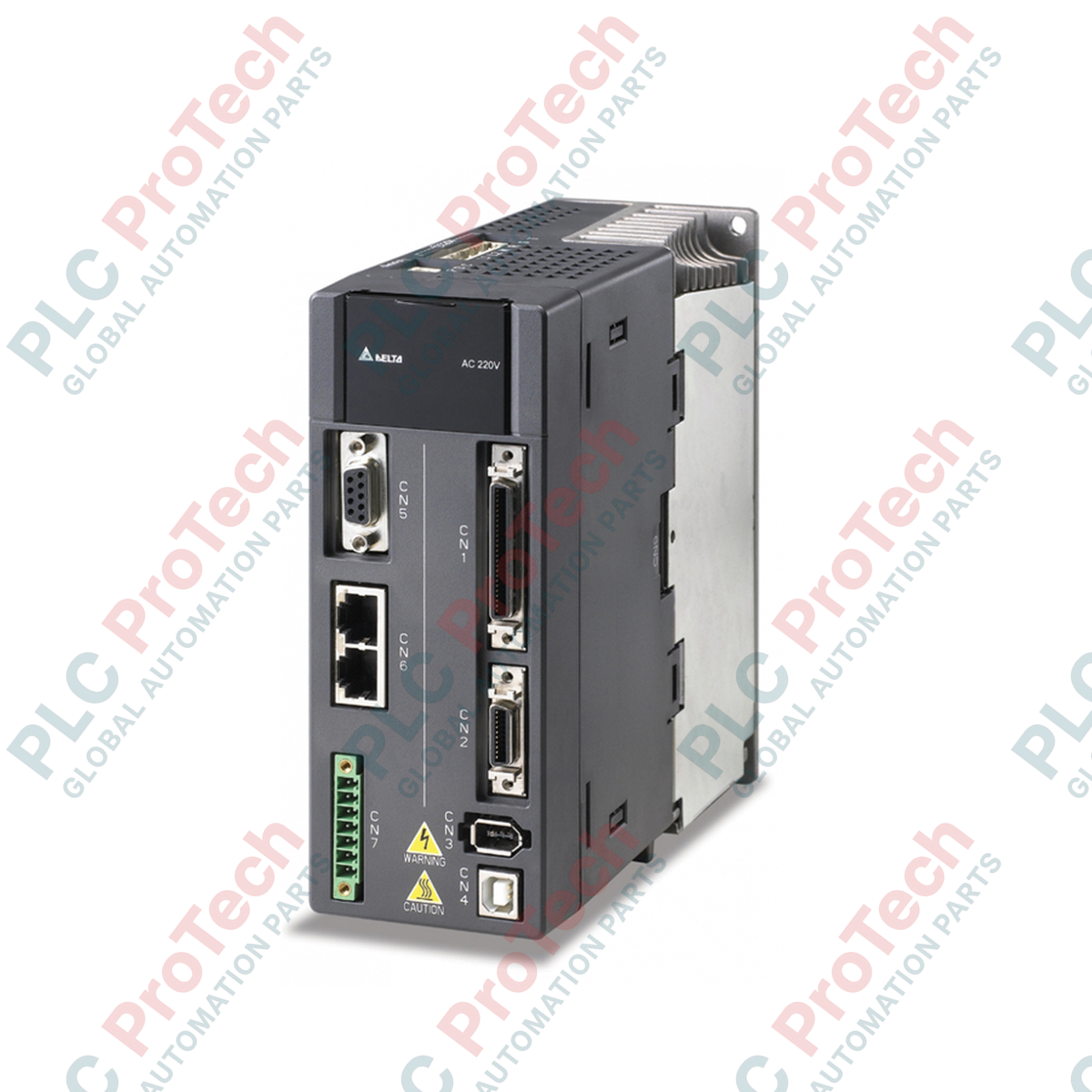

Delta ASD-A2-1021-E (ASD-A2-1021-E) — это цифровой сервопривод переменного тока с высокой полосой пропускания, разработанный в рамках флагманской высокопроизводительной серии управления движением Delta ASDA-A2. Этот привод применяется в требовательных автоматизированных отраслях — например, в высокоскоростных этикетировочных машинах, прецизионных системах оптического контроля, многоосевых упаковочных линиях и сетях текстильного производства — и управляет синхронными сервомоторами с постоянными магнитами. Благодаря интеграции усовершенствованных алгоритмов управления контуром положения и синхронизации аппаратных средств в реальном времени привод обеспечивает быстрый отклик контуров, минимизирует механическое перерегулирование и защищает высокоскоростные механизмы от ошибок позиционирования при резких изменениях нагрузки.

Топология управления и архитектура силового каскада

Этот контроллер движения мощностью 1 кВт предназначен для подключения к однофазной сети 220 VAC и работает в пределах стандартных промышленных допусков по напряжению. В приводе используется усовершенствованная коммутация с пространственно-векторной широтно-импульсной модуляцией (SVPWM), формирующая плавные синусоидальные формы выходного тока в обмотках двигателя, что значительно снижает пульсации крутящего момента и нагрев двигателя. Будучи вариантом модели «E», привод поддерживает усовершенствованные возможности сетевой шины наряду со стандартными цифровыми интерфейсами импульс/направление и аналоговыми интерфейсами. Архитектура привода включает высокоплотный 20-битный интерфейс обратной связи, встроенную схему резистора рекуперативного торможения и усовершенствованные фильтры автоматического подавления для управления механическим резонансом.

Таблица технических характеристик

Промышленная диагностика и часто задаваемые вопросы

Как устранить ошибку связи с энкодером (ALE011) при запуске системы?

Ошибка ALE011 указывает на сбой последовательной передачи данных между интерфейсом энкодера привода и двигателем. Сначала осмотрите гибкий кабель обратной связи на наличие обрывов внутренних жил или зажатых проводников. Убедитесь, что контакты разъёма не загрязнены смазочно-охлаждающей жидкостью или металлической пылью. Наконец, проверьте, что общая экранирующая оплётка кабеля надёжно зажата на заземляющей пластине привода, чтобы предотвратить искажение последовательного 20-битного потока данных высокочастотными шумами коммутации PWM.

Что следует делать при перегреве внутреннего рекуперативного резистора во время циклических реверсов?

Если частые циклы пуска и останова или интенсивные профили опускания вертикальной оси вызывают тепловую перегрузку при рекуперации (ALE05), встроенный резистор не может безопасно рассеивать возвращаемую кинетическую энергию. Отключите внутреннюю цепь резистора, удалив установленную на заводе перемычку с силовых клемм. Установите внешний промышленный тормозной резистор большей мощности между клеммами P и D и задайте соответствующие параметры сопротивления и мощности в банке параметров привода.

Может ли привод ASD-A2-1021-E управлять двигателем мощностью 1,0 кВт другого производителя?

Хотя привод оптимизирован для синхронных двигателей с постоянными магнитами серии ECMA производства Delta, он может управлять двигателями сторонних производителей при условии соответствия напряжению однофазного привода 220 В и его выходным характеристикам. Для такой конфигурации необходимо вручную ввести в привод количество полюсов, сопротивление обмоток и параметры индуктивности используемого двигателя, а затем выполнить полную статическую или вращательную автоматическую настройку для калибровки контуров тока.

Рекомендации по вводу в эксплуатацию и подключению

• Соответствие силовых клемм: Подключайте входные линии однофазного сетевого питания 220 VAC только к силовым клеммам L1 и L2. Выходные линии сервопривода подключайте к клеммам U, V и W. Никогда не подключайте входные сетевые линии к клеммам U, V или W, поскольку подача сетевого напряжения непосредственно на выходной инверторный блок IGBT приведёт к немедленному тепловому разрушению силового каскада.

• Прокладка гибкого сигнального кабеля: Прокладывайте низковольтную сигнальную линию 20-битного энкодера полностью отдельно от высоковольтных линий двигателя U, V, W и кабелей сети переменного тока. Соблюдайте минимальное расстояние 200 мм при прокладке в открытых кабельных лотках либо используйте отдельные заземлённые металлические кабельные каналы. Это предотвращает возникновение джиттера позиционирования или ошибок слежения в контуре управления из-за высокочастотной индуктивной связи.

• Тепловые зазоры и отвод тепла: Устанавливайте корпус IP20 вертикально на плоскую неокрашенную металлическую монтажную панель для улучшения заземления конструкции и теплоотвода. Оставляйте свободное пространство не менее 50 мм с обеих сторон и вертикальный зазор не менее 120 мм над и под корпусом привода. Регулярно осматривайте устройство, чтобы внутренние охлаждающие каналы оставались свободными от волокон, масляного тумана и проводящих загрязнений.
