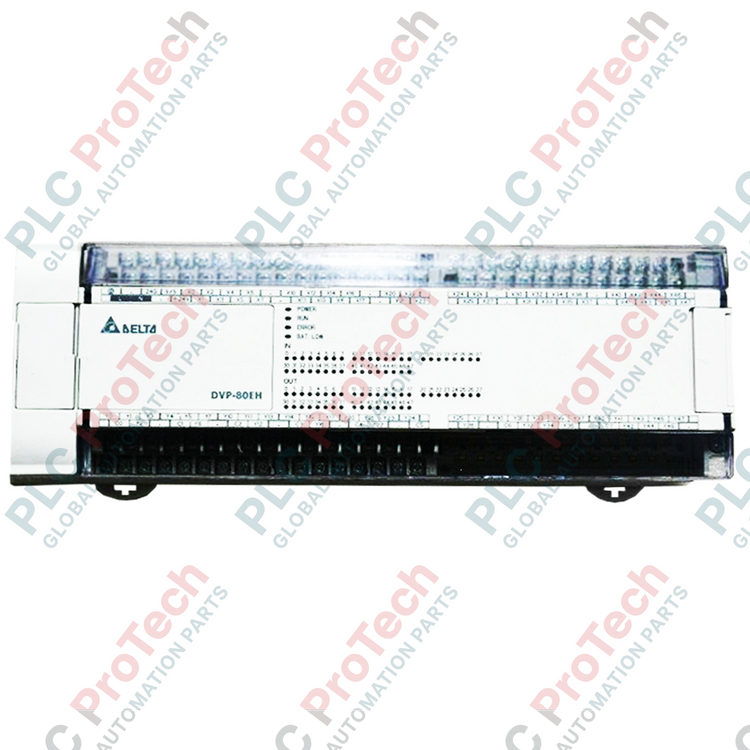

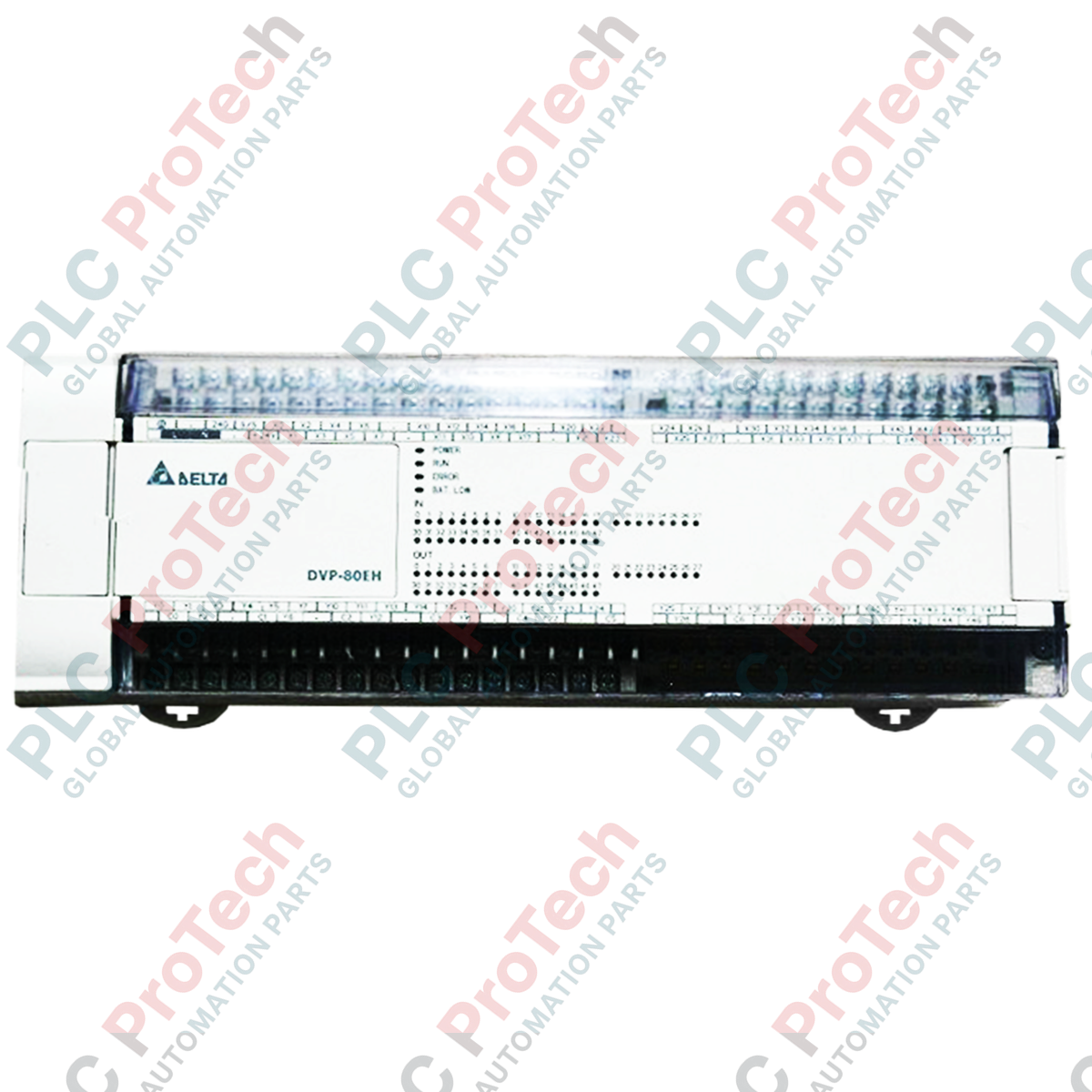

Основной процессорный блок ПЛК DELTA DVP80EH00R3 серии DVP-EH3

Обзор продукта

DVP80EH00R3 (DVP80EH00R3) - это флагманский высокопроизводительный центральный процессорный модуль серии DVP-EH3 компании Delta с высокой плотностью ввода-вывода - 80 точек, предназначенный для сложных промышленных систем управления. Рассчитанный на высокоскоростную точность и масштабную автоматизацию, этот базовый модуль с питанием от сети переменного тока оснащён двухъядерным процессором, который отделяет операции периферийных устройств от основных задач выполнения, обеспечивая высокую скорость обработки инструкций. В таких требовательных приложениях, как высокоскоростные линии розлива, многоосевые упаковочные машины и централизованный мониторинг инженерных систем, DVP80EH00R3 обеспечивает необходимую логическую плотность и надёжность релейных выходов для управления многочисленными полевыми устройствами при сохранении компактных размеров.

Техническая конфигурация

Архитектура DVP80EH00R3 оптимизирована для сложного управления движением и последовательностями. Модуль обладает высокой программной ёмкостью - 30 тыс. шагов - и предоставляет 80 встроенных точек ввода-вывода, распределённых между высокоскоростными цифровыми входами и надёжными релейными выходами. Обозначение «R3» указывает на релейный тип выходов, который идеально подходит для коммутации мощных нагрузок переменного тока или подключения устройств с различными уровнями напряжения без дополнительной развязки. Для связи модуль поддерживает два порта RS-232 и RS-485 с протоколом Modbus ASCII/RTU, обеспечивая бесшовную интеграцию в сети HMI и SCADA. Также поддерживаются высокоскоростные счётчики с частотой до 200 кГц, что делает модуль подходящим для точного отслеживания положения и обработки сигналов энкодеров.

Технические характеристики

Часто задаваемые технические вопросы

Поддерживает ли DVP80EH00R3 расширение для подключения дополнительных точек ввода-вывода?

Да, серия DVP-EH3 отличается высокой модульностью. Можно подключить до 512 точек ввода-вывода, добавив справа от основного модуля цифровые, аналоговые модули или модули расширения для датчиков температуры серии EH.

Какова максимальная частота коммутации релейных выходов?

Поскольку это ПЛК с релейными выходами, частота коммутации ограничена механическим ресурсом и временем срабатывания (примерно 10 мс). Для высокоскоростных приложений с ШИМ или импульсной последовательностью (PTO), например для управления сервоприводами, требуется модуль с транзисторными выходами, такой как DVP80EH00T3.

Как двухъядерный процессор помогает в работе системы?

Двухъядерная архитектура позволяет ПЛК обрабатывать запросы связи (HMI/SCADA) и регистрировать данные на одном ядре, в то время как выполнение логики и сканирование ввода-вывода непрерывно выполняются на другом. Это предотвращает «дрожание времени сканирования» при высокой сетевой нагрузке.

Руководство по проектированию и установке

• Защита и срок службы реле: При управлении индуктивными нагрузками (соленоидами, контакторами или пускателями двигателей) с помощью релейных выходов всегда устанавливайте снабберную цепь (RC-цепь для нагрузок переменного тока, обратный диод для нагрузок постоянного тока). Это предотвращает искрение из-за противо-ЭДС и защищает внутренние контакты реле от преждевременного образования раковин и сваривания.

• Монтаж и помехи: Для сохранения точности высокоскоростного счётчика на частоте 200 кГц используйте для входных сигналов экранированный кабель типа «витая пара». Если локальная электросеть подвержена высокочастотным помехам или импульсным перенапряжениям от мощных частотно-регулируемых приводов, подключайте вход питания 100-240 В переменного тока через отдельный разделительный трансформатор.

• Тепловой режим и ориентация при монтаже: Всегда устанавливайте модуль горизонтально на DIN-рейку 35 мм. Обеспечьте зазор не менее 50 мм со всех сторон ПЛК. В DVP80EH00R3 используется естественная конвекция для охлаждения; блокировка вентиляционных отверстий может привести к накоплению тепла внутри корпуса и сократить срок службы встроенного источника питания.
