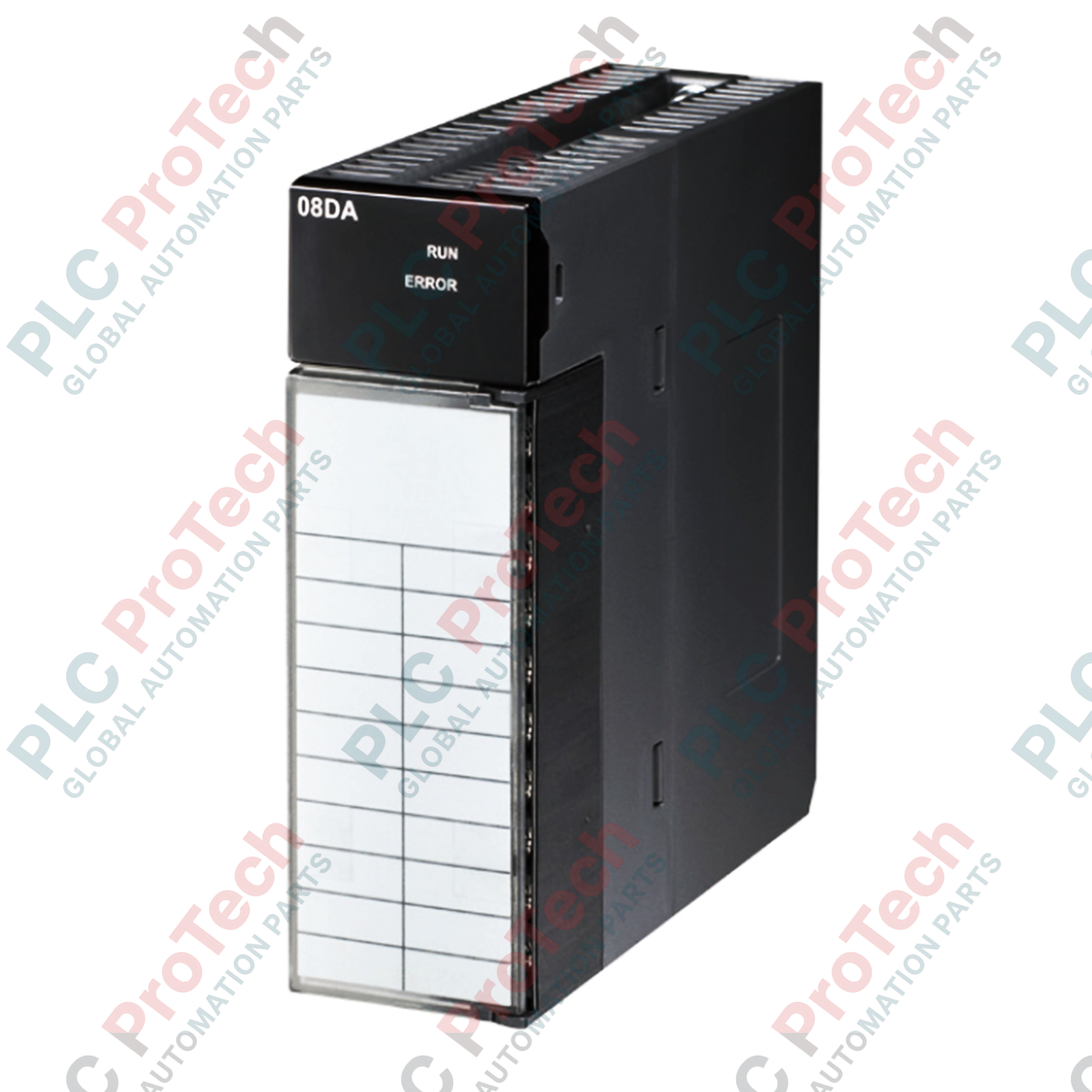

Модуль аналогового вывода Delta Electronics AH08DA-5C серии AH500

Описание

Работая как высокоплотный цифро-аналоговый преобразователь в составе платформы AH500, Delta Electronics AH08DA-5C обеспечивает точное управление токовыми контурами в требовательных промышленных системах регулирования. Этот 8-канальный модуль аналоговых выходов обеспечивает 16-разрядное аппаратное разрешение для точного управления в диапазонах сигналов от 0 до 20 мА и от 4 до 20 мА. Благодаря гальванически развязанной конструкции сигналов он эффективно изолирует электрические помехи со стороны полевых устройств от объединительной платы, обеспечивая стабильную работу ЦП. Аппаратное обеспечение поддерживает независимую функцию прерывания, горячую замену на находящейся под напряжением объединительной плате и программируемый параметр сохранения последнего значения для поддержания безопасных физических состояний при остановке контроллера.

Особенности

• Высокая плотность выходов: Предоставляет 8 высокоточных каналов выходного тока в одном слоте стойки.
• Высокое разрешение: Оснащён 16-разрядным аппаратным цифро-аналоговым преобразованием для точной настройки заданных значений.
• Возможность горячей замены: Позволяет заменять модуль при работающей системе ПЛК, сокращая общее время простоя предприятия.
• Гальваническая развязка сигналов: Оптически изолированная схема сигналов предотвращает образование контуров заземления и защищает внутренние логические цепи.
• Безопасность при отказах: Поддерживает настраиваемое сохранение последнего значения выходов при остановке ЦП или потере связи.
• Удобная для обслуживания конструкция: Оснащённая съёмным клеммным блоком JIS, упрощающим монтаж проводки на месте и модернизацию оборудования.

Применения

• Позиционирование пропорциональных регулирующих клапанов и управление пневматическими исполнительными механизмами.
• Распределение заданий скорости для частотно-регулируемых приводов (VFD) в конфигурациях с несколькими приводами.
• Регулирование мощности промышленных нагревателей с помощью тиристорных регуляторов мощности.
• Контуры регулирования натяжения и расхода на бумажных фабриках, сталелитейных предприятиях и объектах водоочистки.

Технические характеристики

Практические инженерные сведения

Альтернативные модели и совместимость

Этот модуль предназначен исключительно для архитектуры высокопроизводительных стоек ПЛК Delta AH500. Настройка и сопоставление каналов выполняются с помощью программного обеспечения Delta ISPSoft (версии 3.0 или выше). При переходе с устаревшего оборудования убедитесь, что версия микропрограммы ЦП поддерживает функцию горячей замены, включенную интерфейсом объединительной платы.

Проблемы применения и инженерные примечания

Хотя внутреннее потребление от объединительной платы невелико (0,25 Вт), внешнее потребление 3,7 Вт должно обеспечиваться стабильным малошумящим источником питания 24 В постоянного тока. Убедитесь, что при расчете падения напряжения учитывается максимальная суммарная токовая нагрузка всех 8 каналов, одновременно работающих при 20 мА. Падение напряжения ниже 20,4 В постоянного тока на клеммном блоке модуля может ухудшить линейность цифро-аналогового преобразования и вызвать системные диагностические сигналы по пониженному напряжению.

Советы по вводу в эксплуатацию и подключению

Для подключений токовых петель всегда используйте высококачественный экранированный кабель типа «витая пара». Заземляйте экран кабеля только на шине заземления шкафа в месте ввода; не заземляйте оба конца экрана, чтобы предотвратить образование контуров заземления. Если возникают задержки при настройке и запуске, проверьте параметры прерываний модуля в утилите HWCONFIG программы ISPSoft, чтобы подтвердить приоритет выполнения.

Рекомендации по установке
