E84AVHCC1534SX0 Lenze Частотный преобразователь 8400 HighLine 15.0 кВт

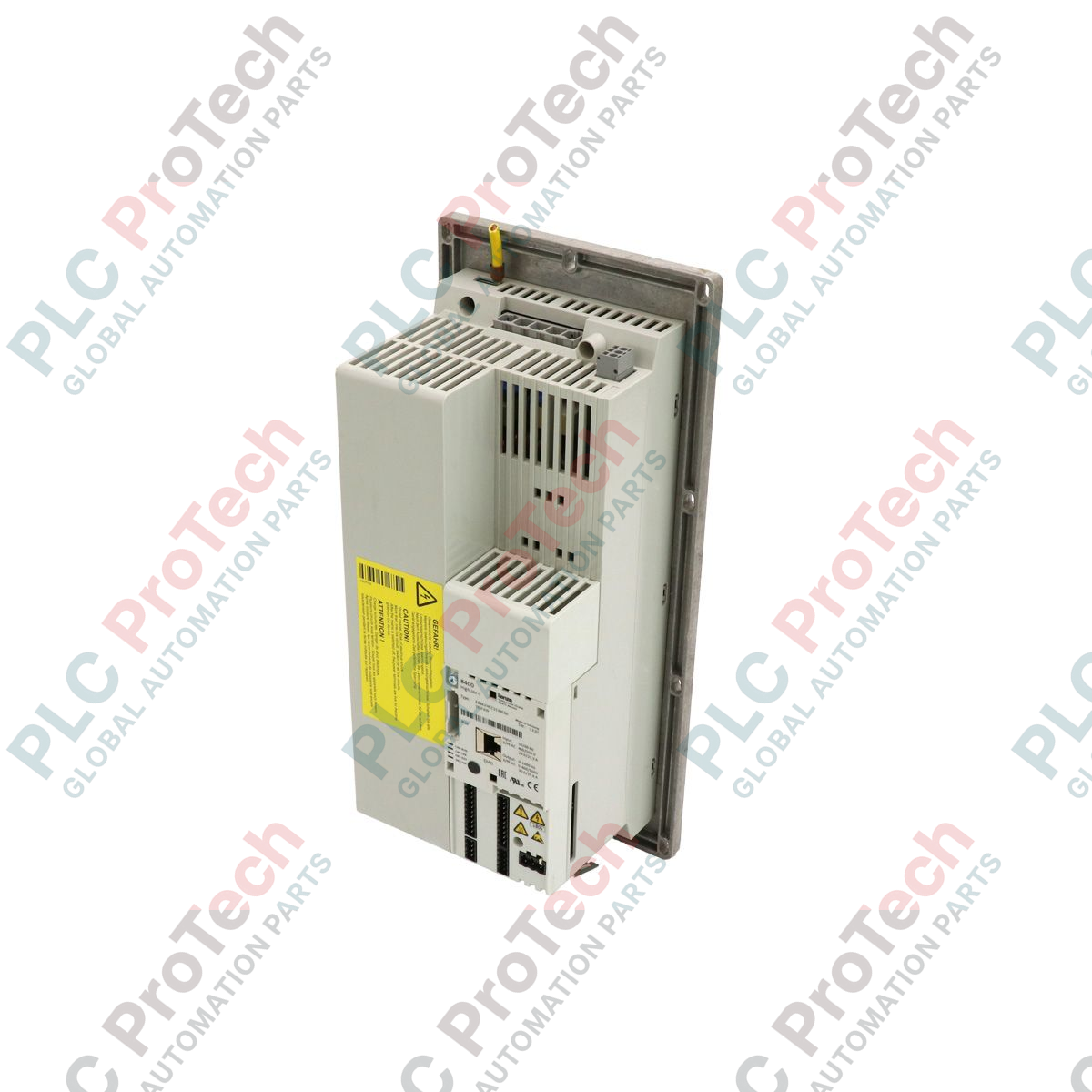

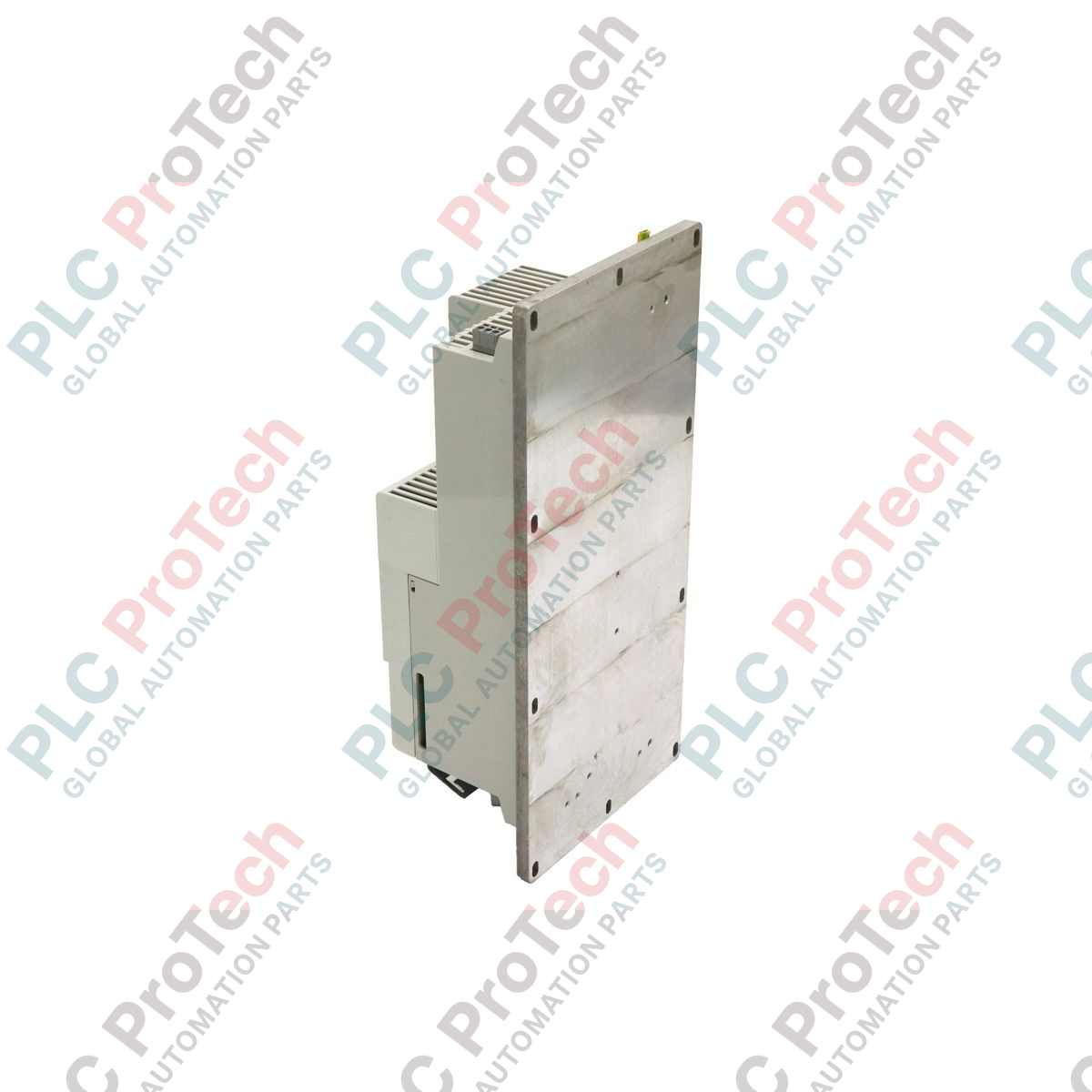

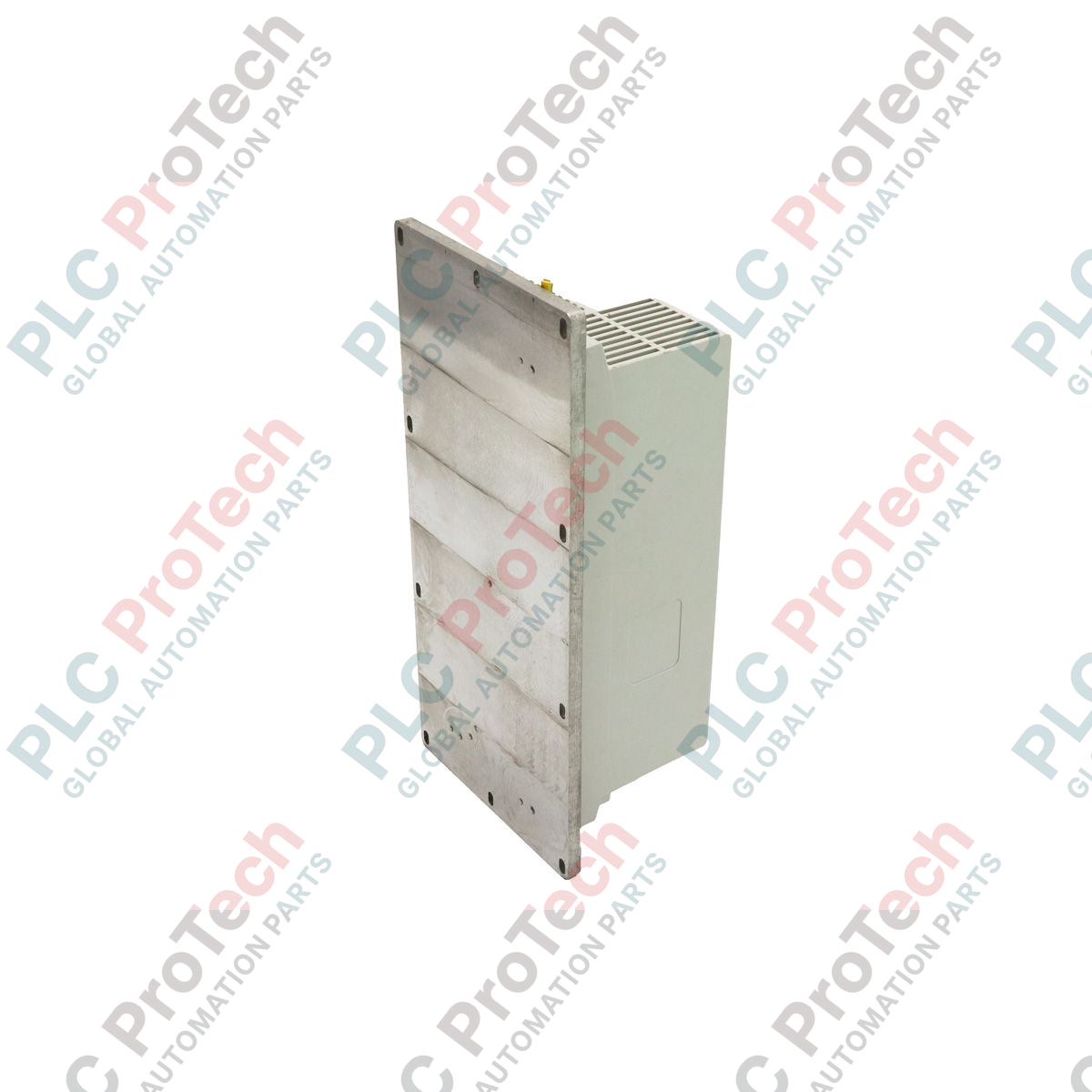

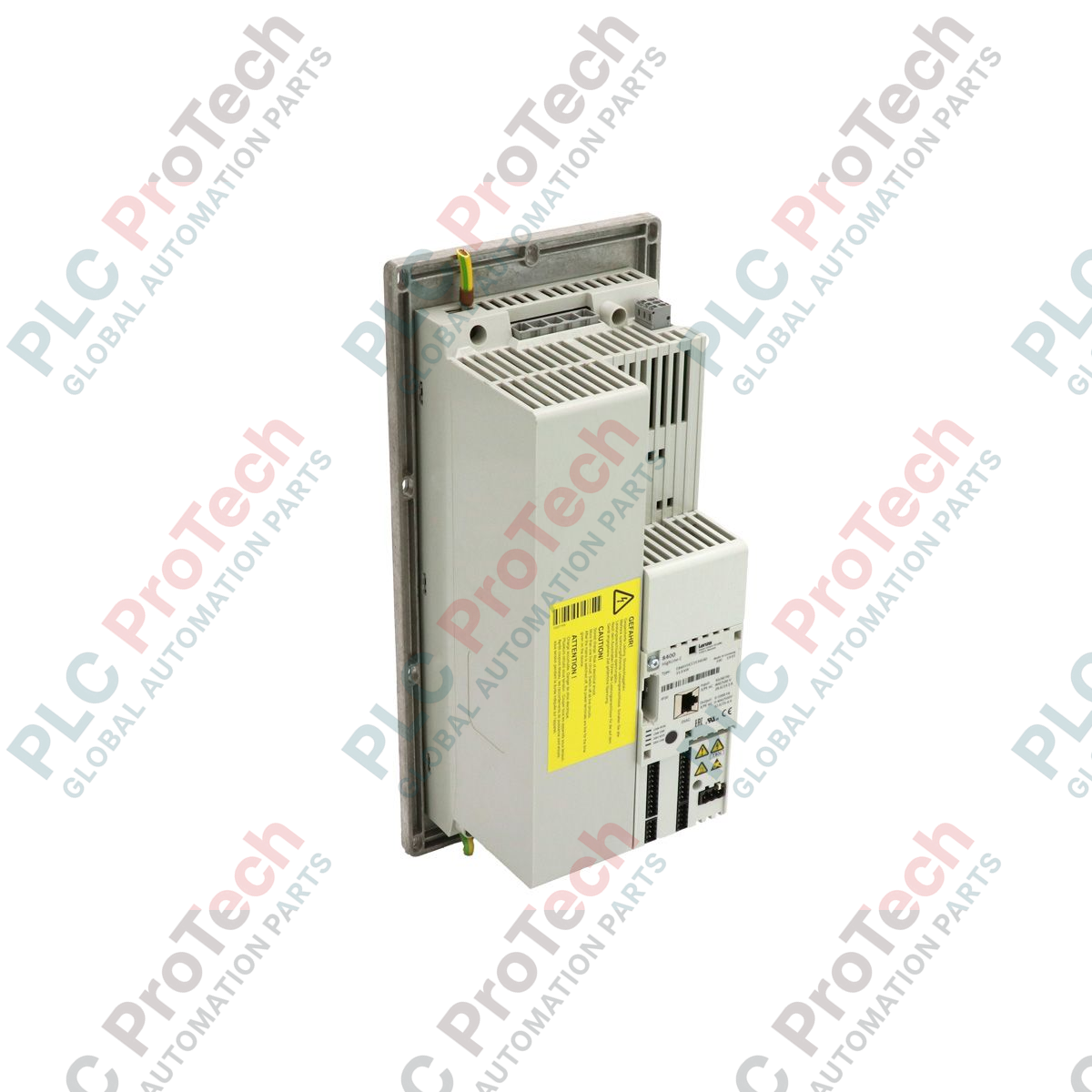

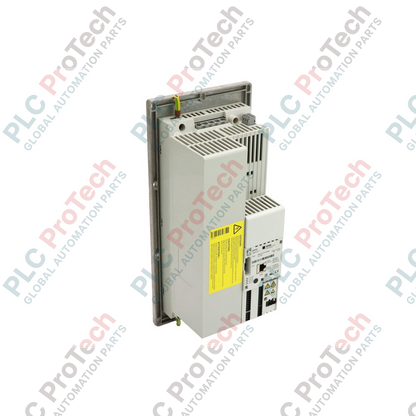

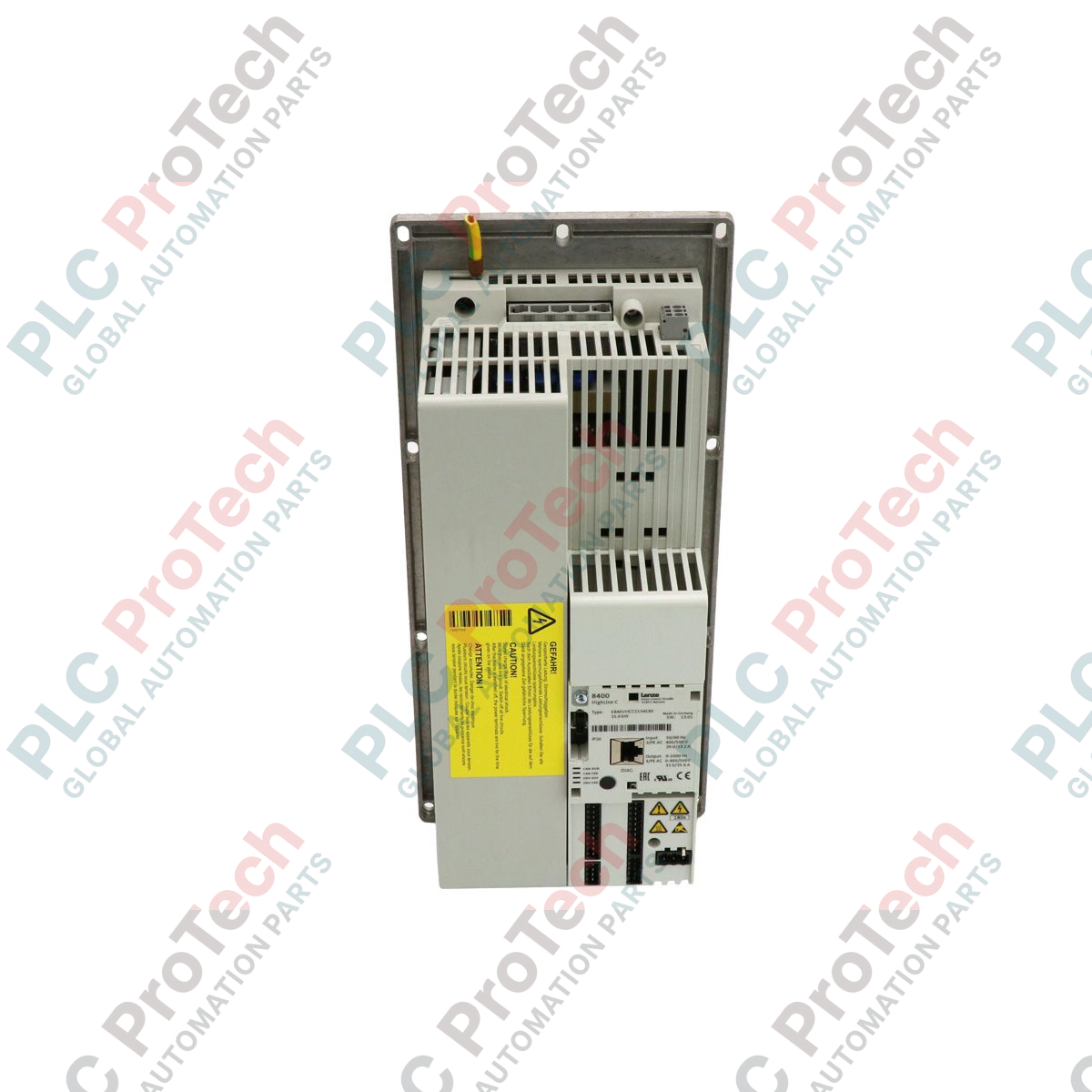

Обзор продукта

E84AVHCC1534SX0 (E84AVHCC1534SX0) - это мощный модуль верхнего уровня в серии Lenze 8400 HighLine, специально разработанный для сложного управления движением и требовательных применений с высоким крутящим моментом. Этот инвертор с номинальной мощностью 15,0 кВт рассчитан на работу от сети 3 x 400 / 500 В и обеспечивает необходимую мощность для тяжелых конвейерных систем, поворотных индексирующих столов и синхронизированных установок для транспортировки материалов. E84AVHCC1534SX0 отличается встроенным подавлением помех (фильтром EMC), благодаря чему высокочастотные шумы коммутации не нарушают целостность чувствительных управляющих сигналов или расположенных поблизости промышленных датчиков. Как часть семейства «HighLine», устройство предлагает расширенную функциональную интеграцию, включая позиционирование по принципу «точка-точка» и управление последовательностями, что позволяет ему занимать промежуточное положение между стандартным преобразователем частоты и полноценным сервоприводом.

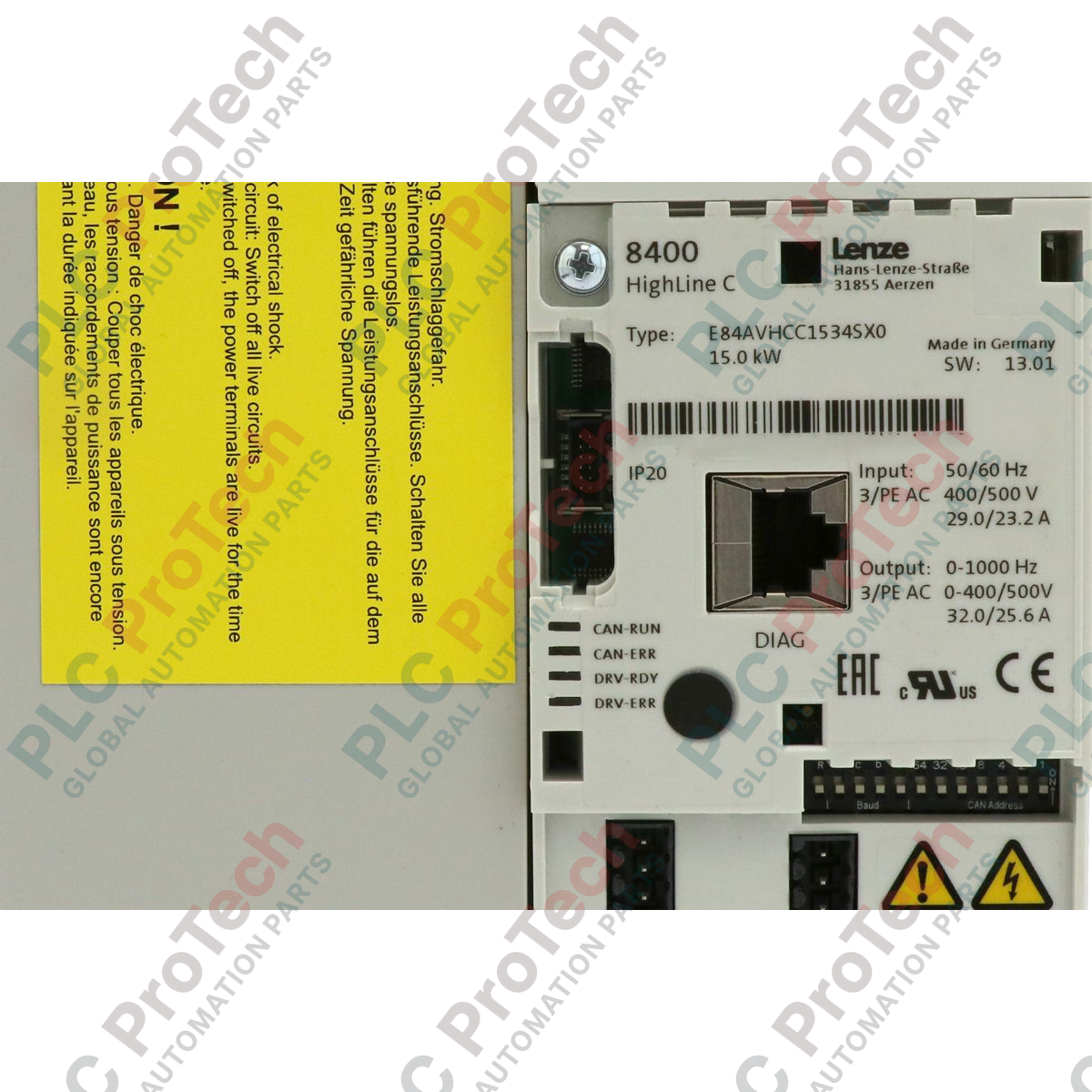

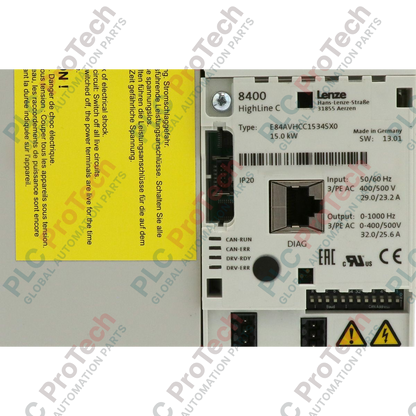

Расшифровка суффикса

Код модели E84AVHCC1534SX0 соответствует строгой функциональной логике серии 8400:

• E84AV: преобразователь частоты серии 8400.

• HC: версия HighLine с поддержкой расширенного позиционирования и встроенной логики.

• C: охлаждение через холодную плиту или стандартный радиатор (монтаж типа C).

• 153: номинальная мощность 15,0 кВт (15 x 10^3 Вт).

• 4: класс напряжения 400/500 В.

• S: стандартные функции безопасности (обычно включая STO - безопасное отключение крутящего момента).

• X: встроенный фильтр EMC (подавление помех).

• 0: стандартная аппаратная версия.

Технические характеристики

Часто задаваемые технические вопросы

Чем вариант HighLine (HC) отличается от моделей BaseLine или StateLine?

Вариант HighLine оснащен встроенным управлением позиционированием. Он позволяет задать непосредственно в приводе до 15 выбираемых целевых положений, включая профили ускорения и скорости, что снижает нагрузку на центральный ПЛК.

Поддерживает ли это устройство рекуперацию энергии?

Хотя привод эффективно управляет шиной постоянного тока, для применений мощностью 15,0 кВт с высокой инерцией и быстрым торможением необходимо подключить внешний тормозной резистор к специальным клеммам, чтобы рассеивать рекуперативную энергию и предотвращать отключение из-за перенапряжения.

Сертифицирована ли функция STO (безопасное отключение крутящего момента)?

Да, буква «S» в суффиксе указывает на наличие встроенных функций безопасности. Функция STO в серии 8400 HighLine обычно сертифицирована по SIL 3 (EN 61508) и PLe (EN ISO 13849-1), обеспечивая надежное аппаратное отключение питания без необходимости в главном контакторе.

Руководство по проектированию и установке

• Расширенное управление температурным режимом: Несмотря на относительно небольшую массу 6,00 кг для устройства мощностью 15,0 кВт, плотность мощности высока. Для охлаждения обеспечьте свободное вертикальное пространство не менее 150 мм. Если в окружающей среде присутствует токопроводящая пыль или агрессивные газы, привод необходимо установить в шкафу со степенью защиты IP54 и подходящим теплообменником, чтобы поддерживать внутреннюю температуру окружающей среды на уровне 35 °C.

• Экранирование и заземление: Для эффективного использования встроенного подавления помех экран кабеля двигателя должен быть подключен к экранной пластине привода по всей окружности на 360 градусов. Убедитесь, что защитный проводник PE рассчитан на нагрузку 15,0 кВт и подключен к центральной точке заземления, чтобы минимизировать контуры заземления, которые могут повлиять на точность позиционирования HighLine.

• Обращение с модулем памяти: В серии 8400 используется подключаемый модуль памяти (E84AYMxx). Перед вводом в эксплуатацию всегда проверяйте, что модуль памяти надежно установлен. В этом модуле хранятся все параметры и программа ПЛК; при замене оборудования достаточно переставить модуль в новый блок E84AVHCC1534SX0, чтобы не выполнять повторную параметризацию.
