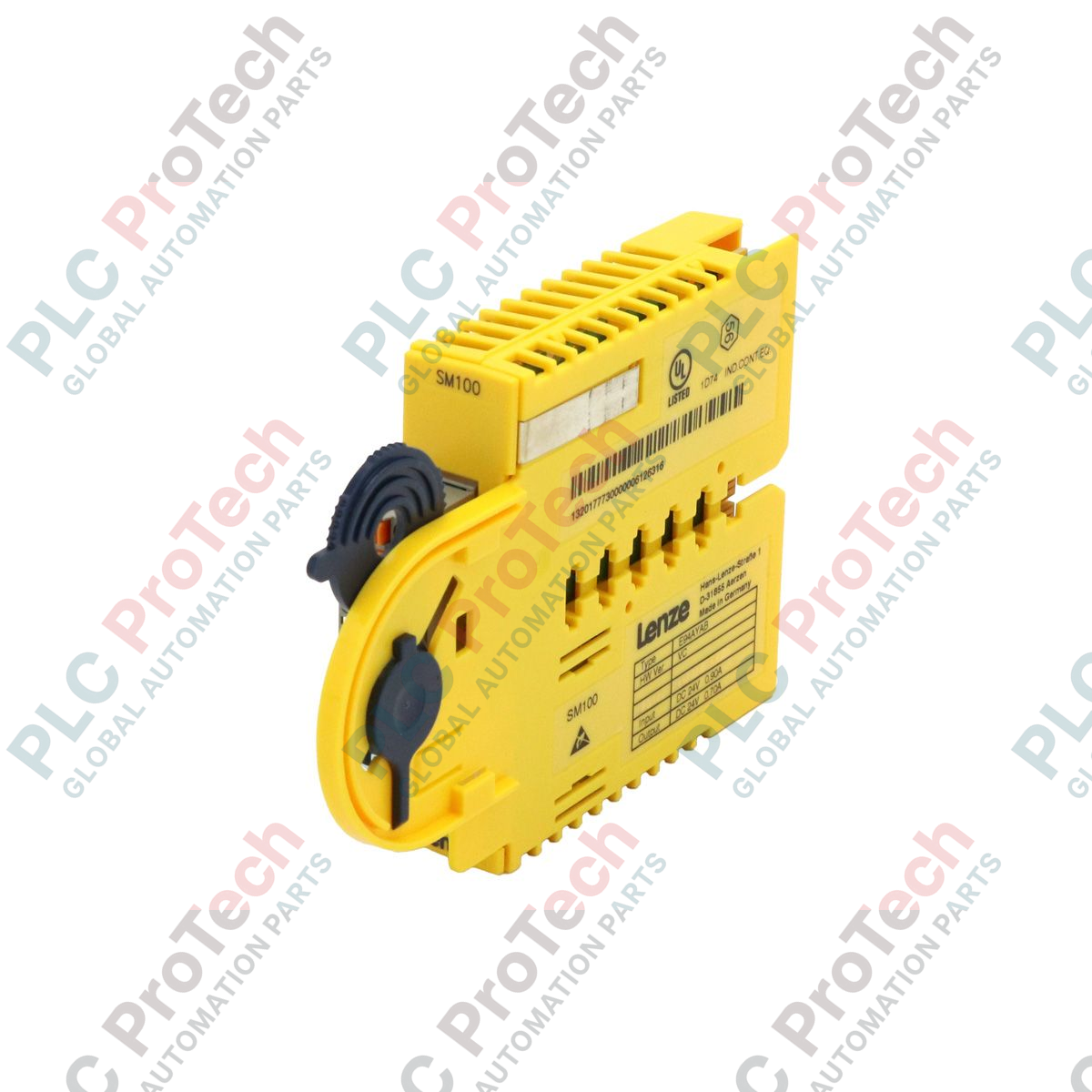

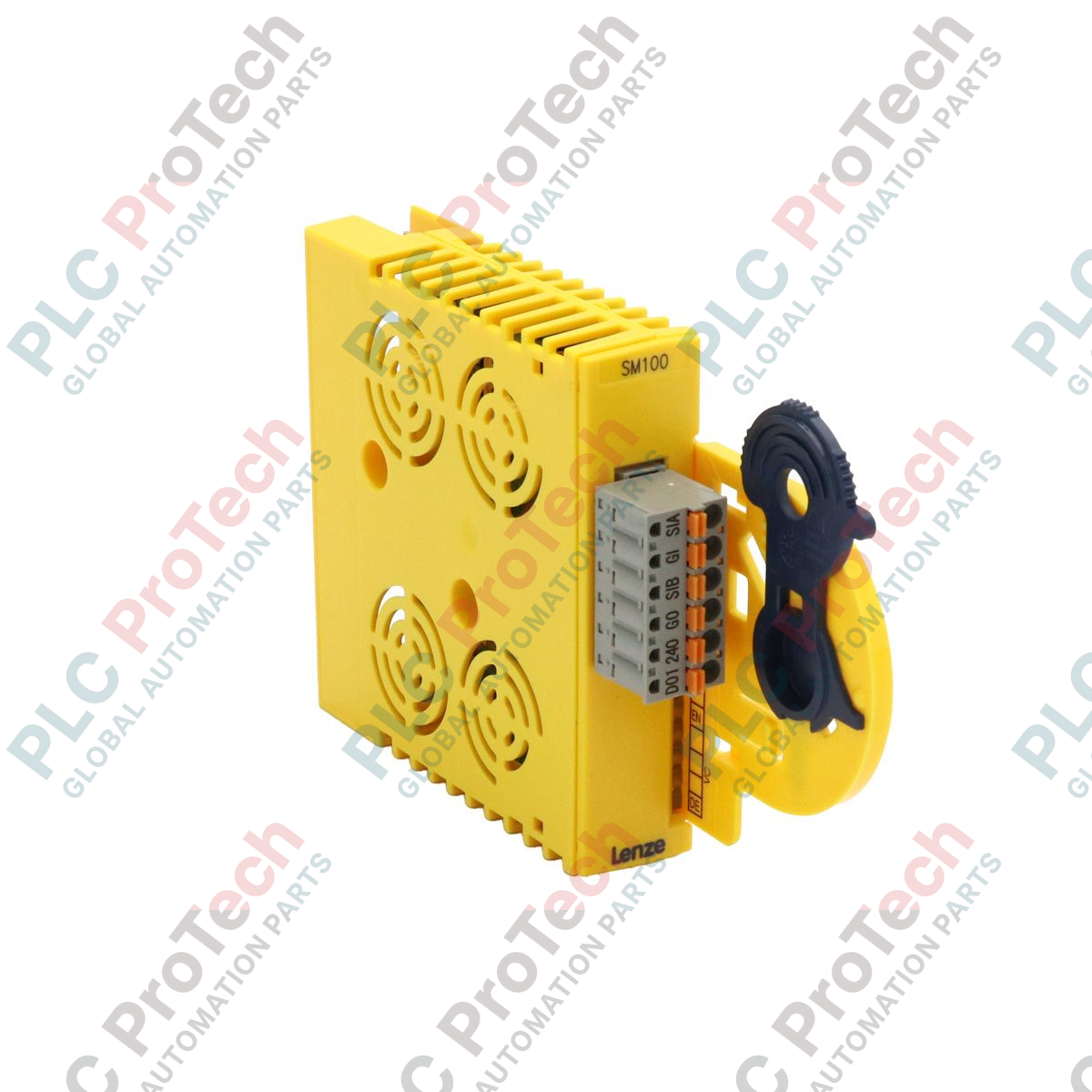

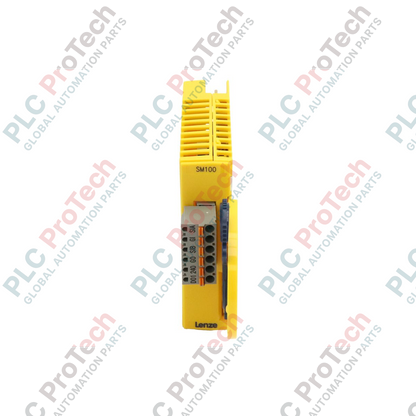

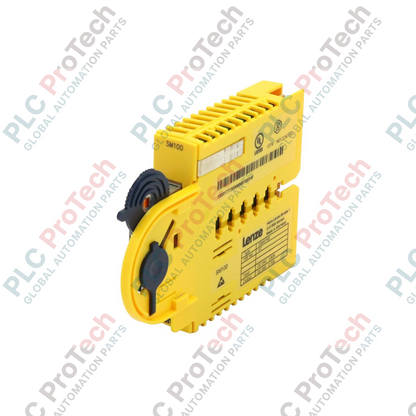

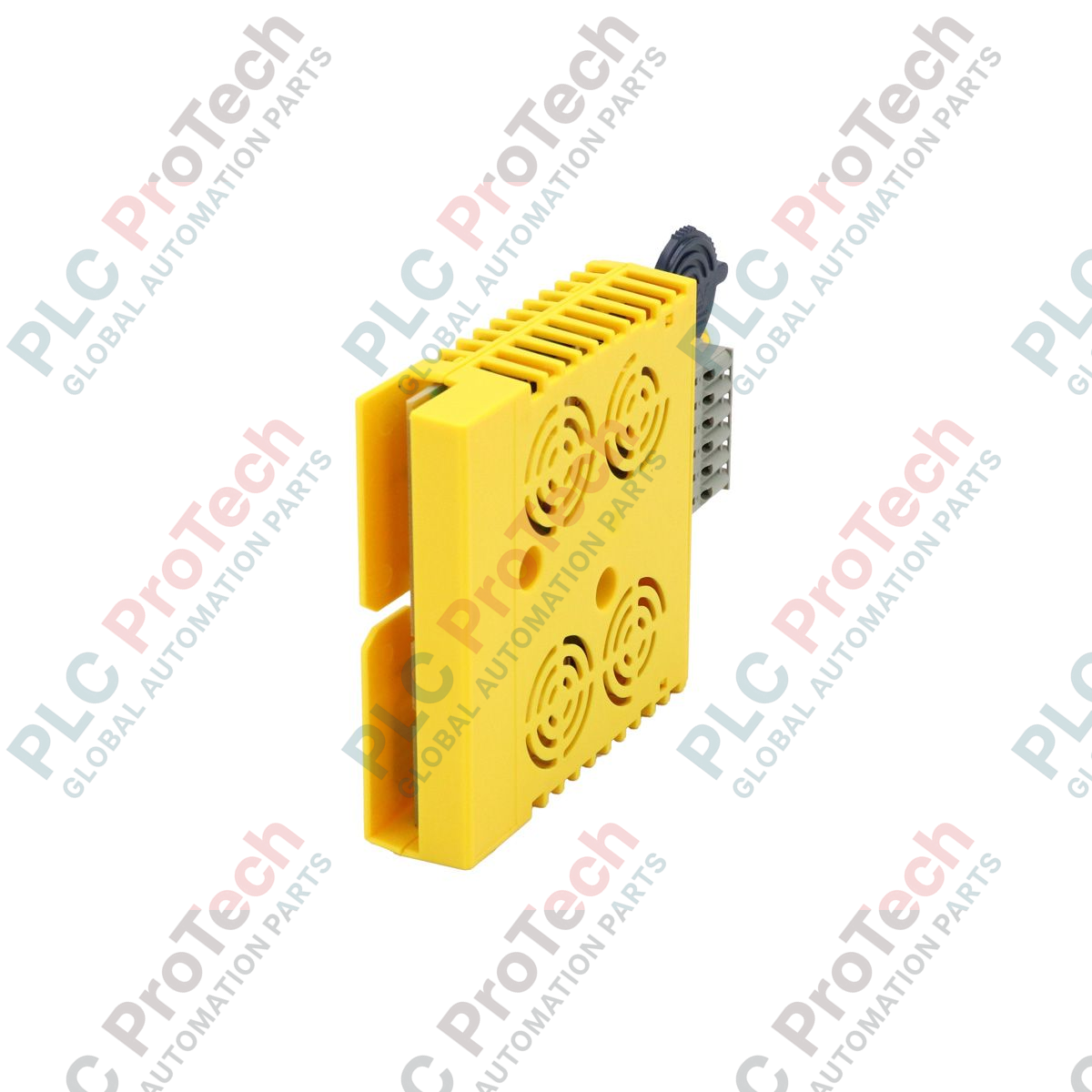

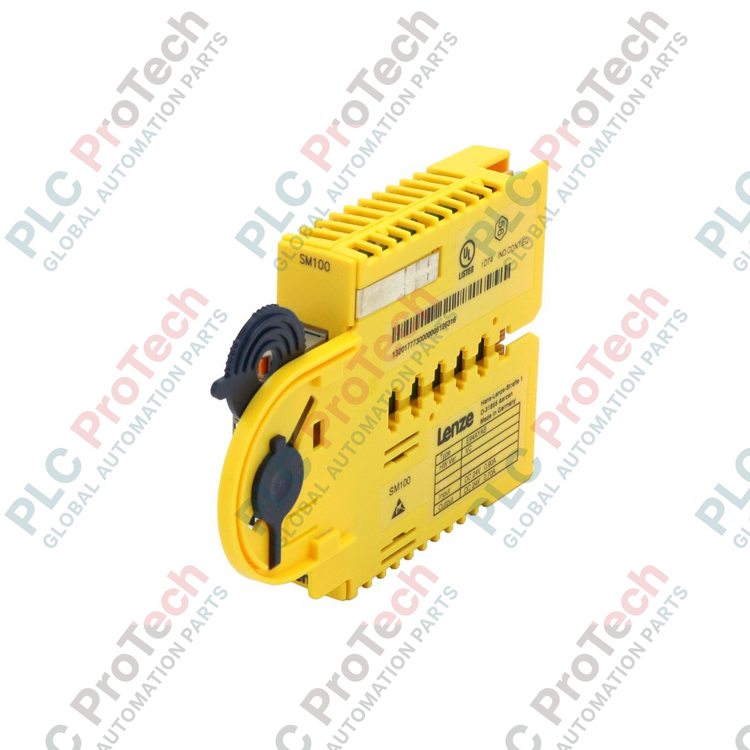

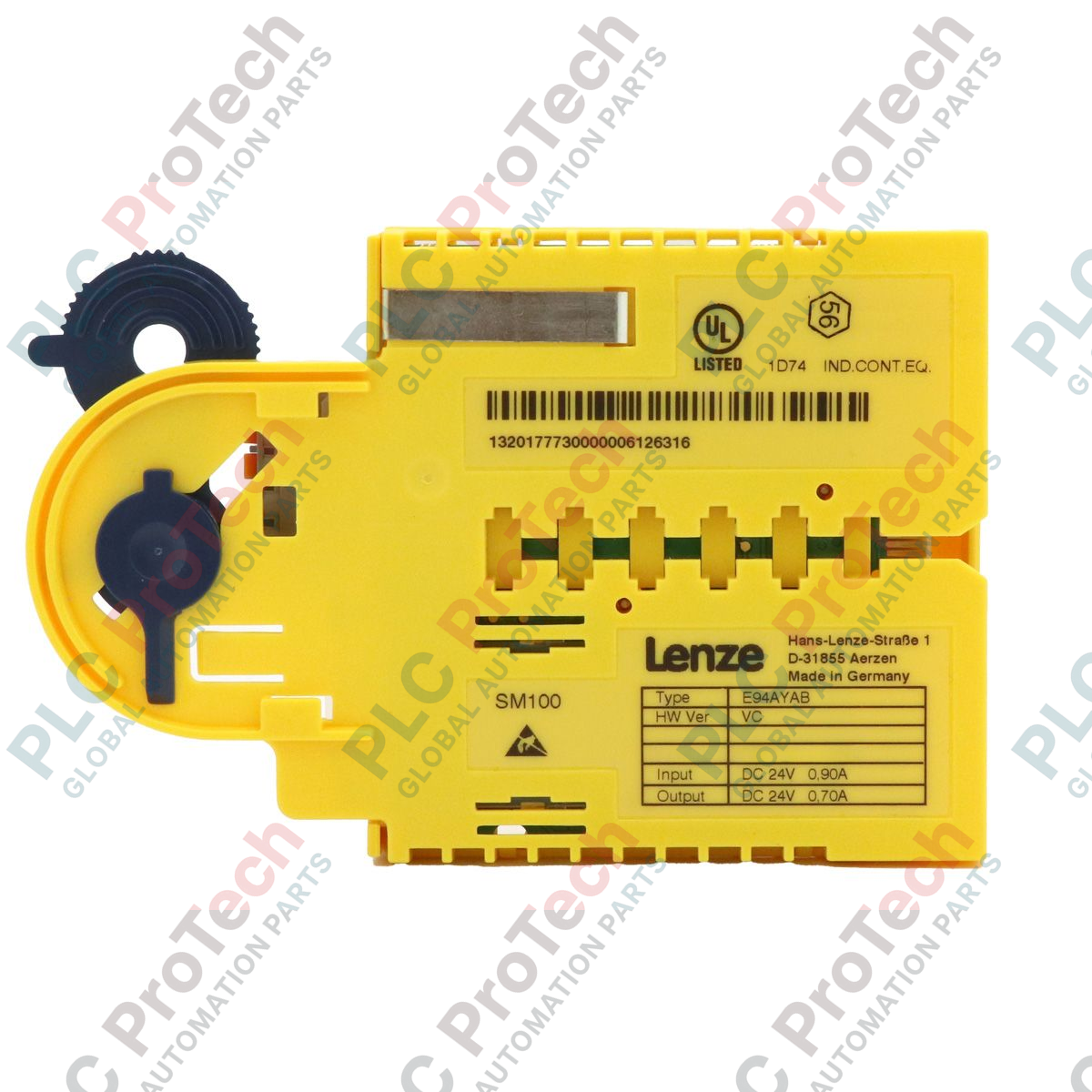

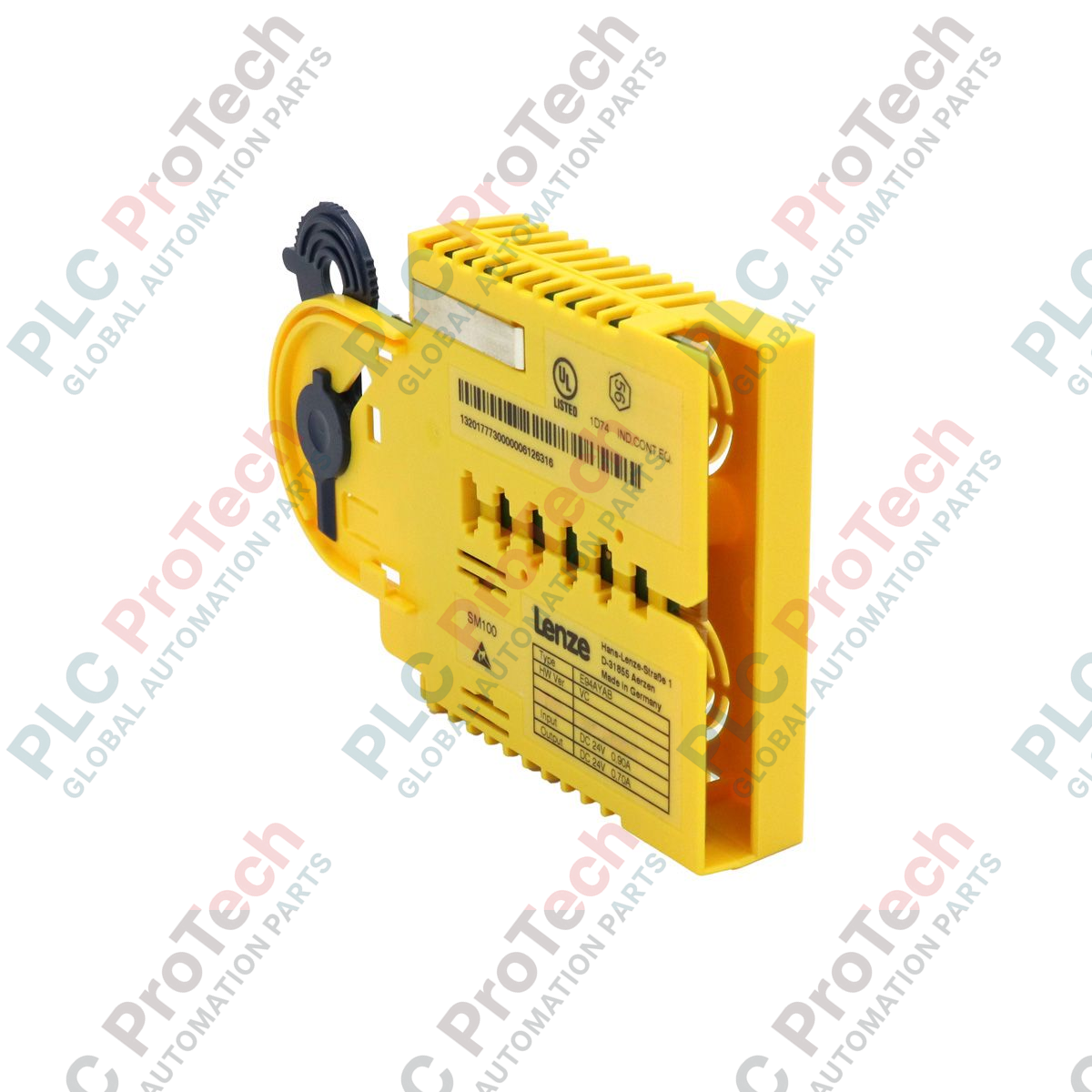

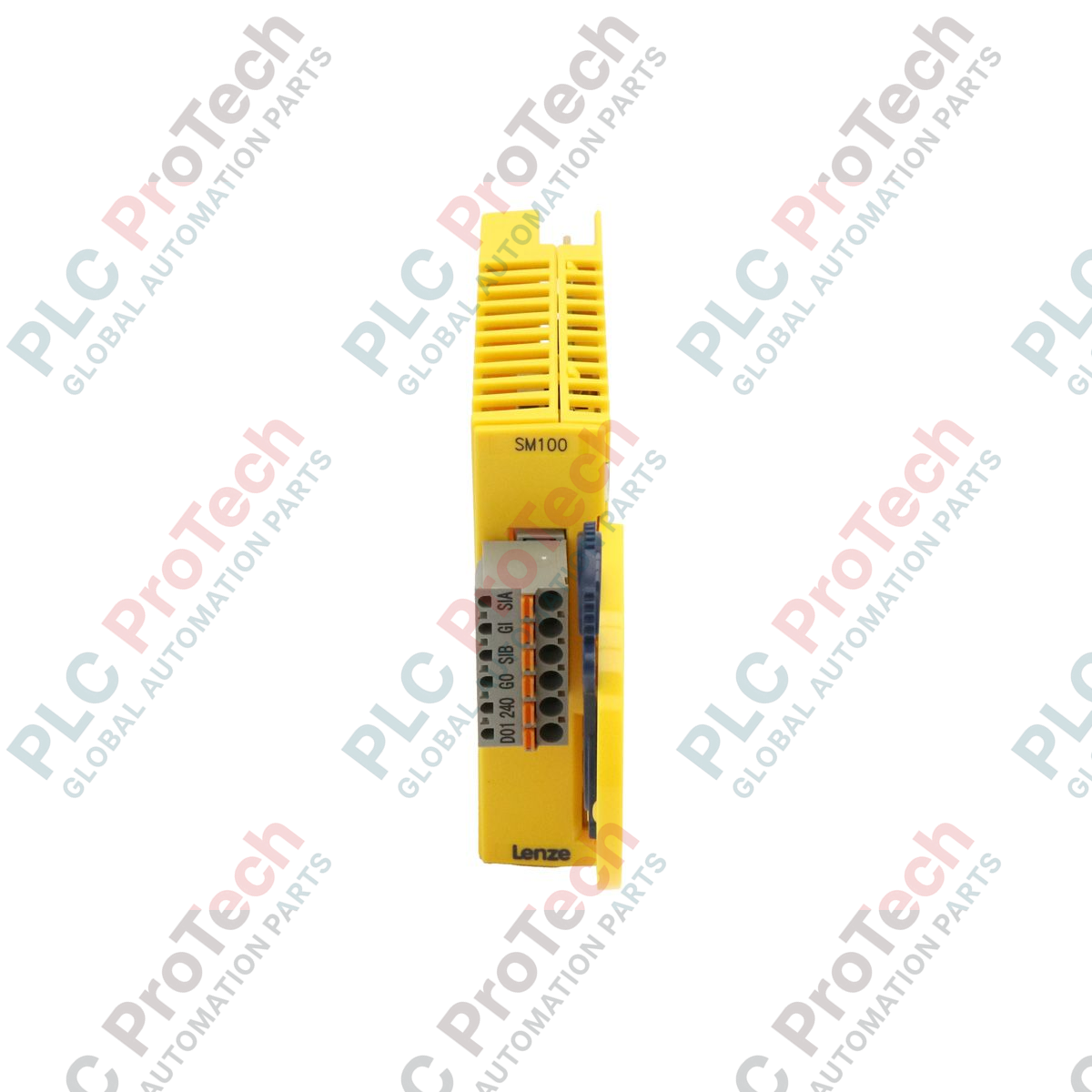

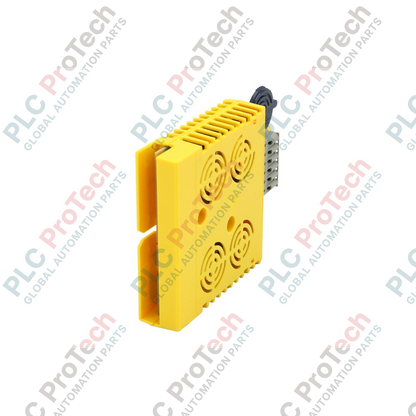

Модуль безопасности SM100 Lenze E94AYAB серии 9400

Обзор продукта

E94AYAB (E94AYAB) — это модуль функциональной безопасности SM100, специально разработанный для сервосистемы Lenze 9400 HighLine. Модуль служит базовым элементом обеспечения безопасности машины, предоставляя важнейшую функцию безопасного отключения крутящего момента (STO). Благодаря установке E94AYAB непосредственно в привод серии 9400 инженеры могут надежно предотвращать неожиданный запуск двигателя, обеспечивая состояние отсутствия крутящего момента без применения внешних силовых контакторов, подверженных интенсивному износу. Этот модуль немецкой разработки необходим для современных промышленных систем автоматизации — например, высокоскоростных упаковочных линий, текстильного оборудования и роботизированных ячеек, где требуется быстрое вмешательство. Он обеспечивает упрощенную архитектуру безопасности, соответствующую строгим международным стандартам, одновременно снижая сложность электропроводки и уменьшая занимаемое оборудованием пространство в шкафу управления.

Техническая конфигурация

E94AYAB SM100 представляет собой подключаемый аппаратный модуль расширения, устанавливаемый непосредственно в предназначенный для систем безопасности слот любого привода серии Lenze 9400. Основу его архитектуры составляют двухканальные входы безопасности, которые при снятии напряжения немедленно блокируют внутренние силовые транзисторы привода на аппаратном уровне. Это гарантирует, что даже при программном сбое или отказе системы управления двигатель не сможет создать крутящий момент. Модуль имеет статус «Active» в жизненном цикле продукта, то есть совместим с последними версиями прошивки платформы 9400 HighLine. Его легкая конструкция массой 0,09 кг не влияет на тепловой режим привода, но обеспечивает высоконадежное переключение, необходимое для приложений уровня полноты безопасности 3 (SIL 3) и уровня эксплуатационной безопасности e (PL e).

Технические характеристики

Часто задаваемые вопросы

Какую именно функцию безопасности обеспечивает E94AYAB?

Модуль SM100 обеспечивает функцию безопасного отключения крутящего момента (STO). Это базовая мера безопасности, гарантирующая, что на двигатель не будет воздействовать энергия, создающая крутящий момент. Она является необходимым условием безопасной остановки машины, при которой после снятия крутящего момента никакая внешняя сила, например сила тяжести, не сможет вызвать опасное движение.

Можно ли использовать этот модуль в приложениях с безопасно ограниченной скоростью (SLS)?

Нет. E94AYAB (SM100) предназначен только для функции STO. Для более сложных функций безопасности, связанных с движением, таких как SLS (безопасно ограниченная скорость) или SDI (безопасное направление), в серии 9400 необходимо использовать модуль SM301 (E94AYAE).

Как проверить правильность работы модуля безопасности?

SM100 имеет конструкцию, допускающую тестирование. Во время ввода в эксплуатацию следует выполнить «принудительную динамическую проверку» или проверку обратной связи через внутренние биты состояния привода, чтобы убедиться в корректном отклике обоих каналов безопасности на цепь аварийного останова.

Руководство по проектированию и установке

• Требование к двухканальной проводке: Для достижения уровня SIL 3 / PL e E94AYAB необходимо подключить к двухканальной цепи безопасности. Она включает два независимых сигнала 24 VDC от реле безопасности. При использовании только одного канала уровень безопасности всей машины будет существенно снижен, что может привести к непрохождению местной проверки безопасности.

• Установка в слот и защита от электростатического разряда: Модуль SM100 необходимо устанавливать в привод при полностью отключенном питании, включая управляющее питание 24 VDC. Во время установки используйте антистатический браслет, чтобы предотвратить повреждение высокочувствительных компонентов CMOS. Убедитесь, что модуль плотно вставлен в слот до срабатывания фиксирующего механизма — это позволит избежать ошибок «Модуль отсутствует».

• Контур обратной связи безопасности: Настоятельно рекомендуется передавать состояние «Ready» или «STO Active» привода обратно в главный ПЛК безопасности. Это позволяет системе безопасности обнаружить физическое извлечение модуля или внутреннюю неисправность логики безопасности привода.
