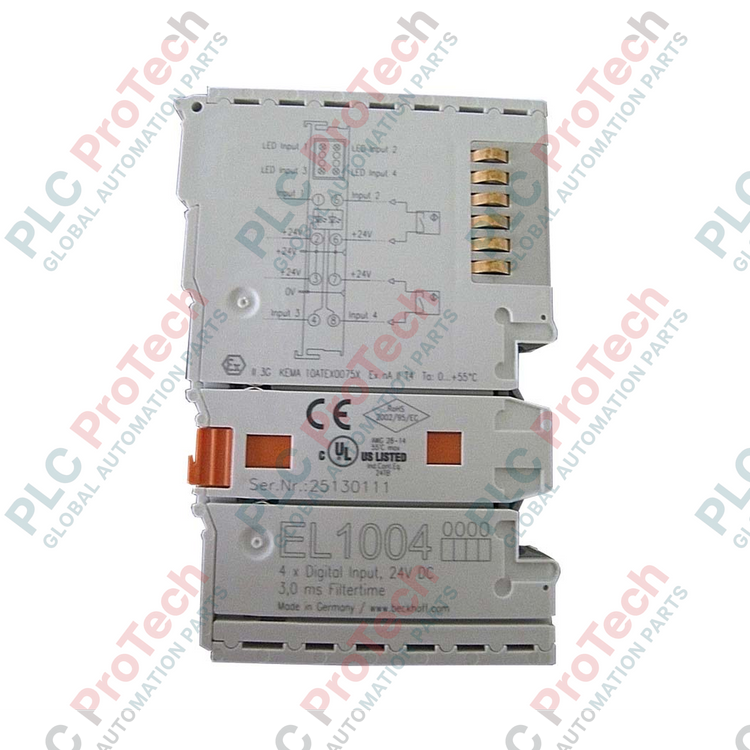

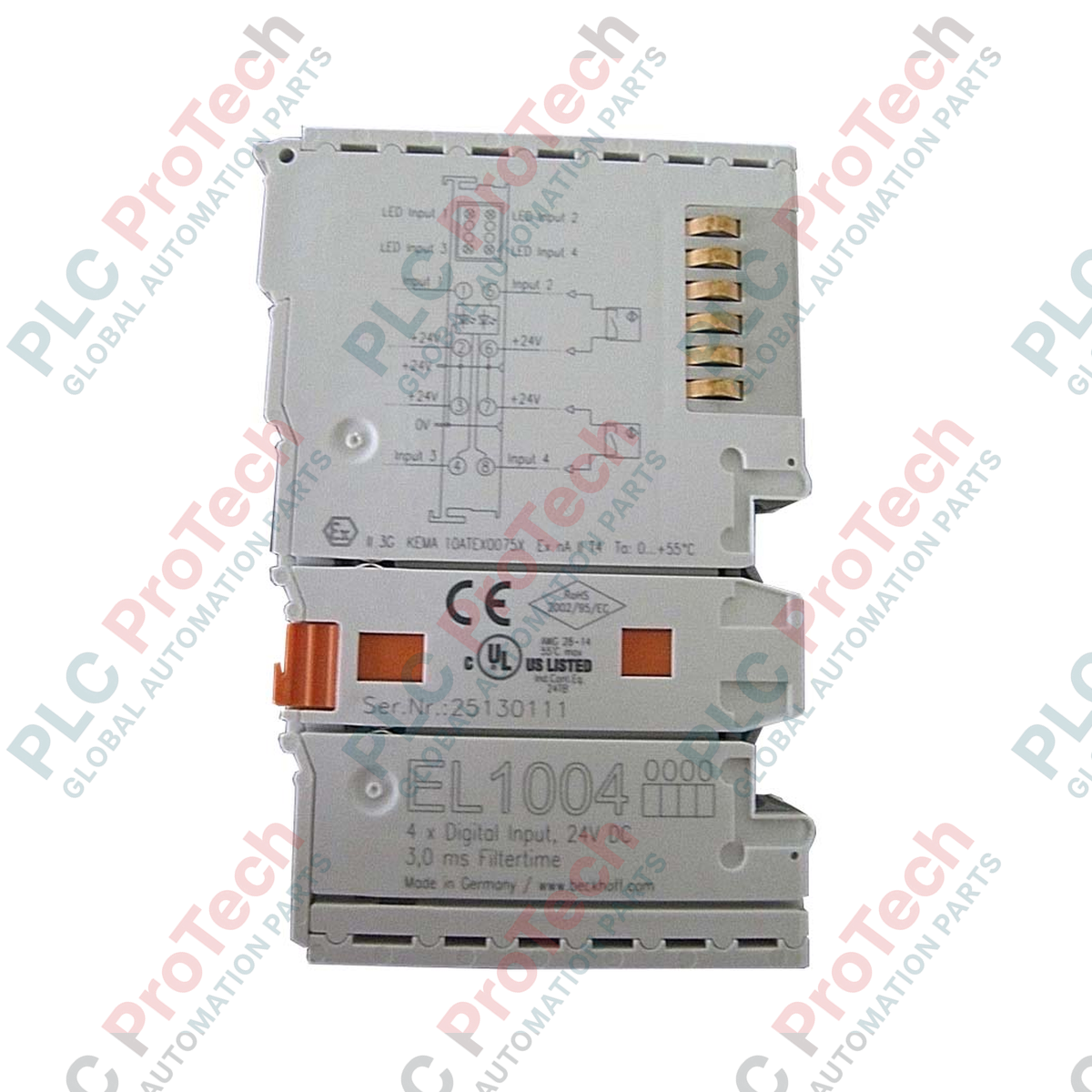

EL1004 BECKHOFF Терминал цифрового входа, 4 канала, 24 В постоянного тока

Обзор продукта

EL1004 (EL1004) — это высокопроизводительный 4-канальный цифровой входной модуль, разработанный для системы EtherCAT I/O. Он предназначен для беспрепятственного взаимодействия с различными полевыми датчиками — включая бесконтактные выключатели, концевые выключатели и датчики давления. EL1004 преобразует двоичные управляющие сигналы 24 В постоянного тока в цифровой формат для EtherCAT-мастера. Модуль соответствует требованиям EN 61131-2 Type 1/3 и широко используется в промышленной автоматизации B2B, например, в высокоскоростной упаковке, автомобильной сборке и обработке материалов. Благодаря 2-проводной технологии подключения возможно прямое подключение датчиков с общим проводом, что значительно упрощает проводку и уменьшает занимаемое в шкафу пространство.

Техническая конфигурация (подробно)

EL1004 использует высокоскоростную шину E-bus для передачи актуальной информации о состоянии в контроллер в режиме реального времени. Входы оснащены аппаратным фильтром для подавления электрических помех и дребезга контактов, что обеспечивает надежность сигнала в условиях электромагнитных помех.

Как вход Type 1/3, модуль оптимизирован как для традиционных механических выключателей (Type 1), так и для современных электронных датчиков (Type 3), требующих повышенной способности к поглощению тока для поддержания стабильного состояния «ВКЛ». Модуль оснащён встроенными светодиодами индикации сигнала для каждого канала, что обеспечивает мгновенную визуальную диагностику при устранении неисправностей на стороне датчиков. Благодаря ультратонкому корпусу толщиной 12 мм (около 1,5 см с учётом фиксирующих защёлок) EL1004 предлагает отличное соотношение плотности монтажа к занимаемой площади в современных шкафах управления.

Технические характеристики

Технические вопросы и ответы

В чем разница между 1-проводной и 2-проводной технологией подключения в EL1004?

2-проводная технология в EL1004 позволяет подключать сигнальный провод и провод возврата (земля) непосредственно к клемме для каждого канала. Это особенно полезно для датчиков, у которых нет общего провода земли в месте установки, обеспечивая чёткий опорный потенциал для каждого входа.

Можно ли использовать EL1004 с NPN-датчиками?

EL1004 разработан как вход с погружением (положительное переключение), то есть он ожидает PNP-датчик, который переключает сигнал +24 В постоянного тока на входной контакт. Для NPN-применений потребуется другой модуль терминала или промежуточное реле.

Как определить неисправный канал?

Терминал оснащён индикаторами состояния для каждого из 4 каналов. Если на входе присутствует сигнал 24 В постоянного тока, но соответствующий светодиод не светится, это указывает на аппаратную неисправность или отсутствие питания на силовых контактах со стороны датчиков.

Руководство по проектированию и установке

• Полевые силовые контакты: EL1004 получает питание поля от внутренних силовых контактов. Убедитесь, что перед терминалом установлен питающий модуль (например, EK1100 или EL9100), обеспечивающий необходимые 24 В постоянного тока для сегмента терминала.

• Практика прокладки проводки: Используйте стандартный промышленный провод сечением от 0,08 до 2,5 мм². Для условий с высокой вибрацией применяйте наконечники (обжимные гильзы), чтобы предотвратить расплетение проводов и обеспечить газонепроницаемое соединение в пружинных клеммах.

• Экранирование от электромагнитных помех (EMC): Несмотря на соответствие модуля стандарту EN 61000-6-2, всегда прокладывайте кабели датчиков вдали от силовых линий переменного тока, чтобы избежать ёмкостной связи и «призрачных» сигналов на цифровых входах.

Преимущества для инженеров

EL1004 выделяется своей надежностью и соответствием международным стандартам. Соблюдение стандарта EN 61131-2 Type 3 обеспечивает более устойчивую характеристику входа, менее подверженную токам утечки от электронных датчиков по сравнению с устаревшими входами Type 2. Прочный корпус из поликарбоната и виброустойчивость (соответствие EN 60068-2-6) делают его идеальным для монтажа непосредственно на оборудовании. Бесшовная интеграция в программную среду TwinCAT обеспечивает мгновенную функцию «Сканировать и подключить», сокращая время ввода в эксплуатацию в B2B инженерных проектах.
