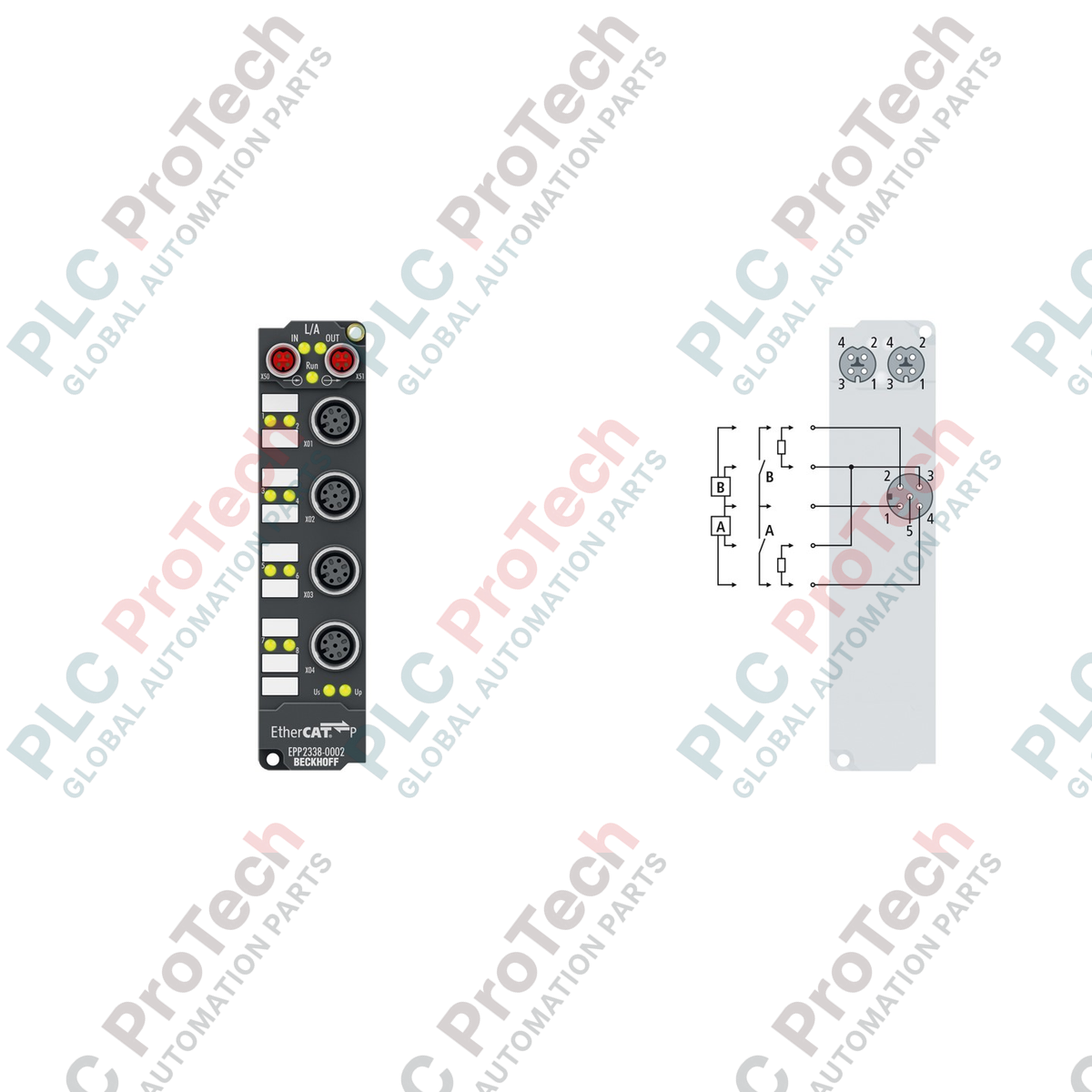

EPP2338-0002 BECKHOFF EtherCAT P Box с 8-канальным цифровым вводом/выводом

Обзор продукта

EPP2338-0002 (EPP23380002) — это ультракомпактное решение для ввода/вывода, монтируемое непосредственно на оборудование, предназначенное для децентрализованной автоматизации без необходимости в шкафу управления. Используя технологию EtherCAT P, этот модуль объединяет высокоскоростную связь и питание (системное и периферийное) в одном специализированном кабеле с разъёмом M8 P-кодированным. С 8 гибкими цифровыми каналами, каждый из которых можно настроить как вход или выход, EPP2338-0002 является идеальным интерфейсом для высокоскоростной робототехники, автоматизированных сортировочных систем и уличного оборудования. Его корпус из цинкового литья под давлением с классом защиты IP67 обеспечивает полную защиту от пыли и струй воды под высоким давлением, делая его универсальным компонентом для современных архитектур Industry 4.0.

Автоматизация и универсальность сигналов по одному кабелю

EPP2338-0002 оснащён высокоадаптивной внутренней логикой, поддерживающей входы EN 61131-2, тип 1/3. Благодаря сверхбыстрому фильтру входного сигнала 10 мкс он способен захватывать высокочастотные триггерные сигналы, которые часто пропускают стандартные модули ПЛК. При настройке в режим выхода каждый из 8 каналов может обеспечивать ток до 0,5 А, поддерживая омические, индуктивные и ламповые нагрузки. Встроенная защита от короткого замыкания как для питания датчиков, так и для отдельных выходных каналов гарантирует, что локальная неисправность проводки не нарушит работу всего сегмента EtherCAT P. Эта «умная» система управления питанием позволяет модулю поддерживать типичное потребление вспомогательной энергии всего 20 мА, обеспечивая при этом высокомоментную работу исполнительных механизмов.

Технические характеристики

Часто задаваемые вопросы и эксплуатационные характеристики

В чем преимущество разъёма M8 с «P-кодировкой»?

P-кодировка — это физический стандарт ключения, который предотвращает случайное подключение стандартных кабелей EtherCAT к портам EtherCAT P. Это важно, поскольку EtherCAT P передаёт как системное/датчиковое питание 24 В постоянного тока ($U_S$), так и периферийное питание 24 В постоянного тока для исполнительных механизмов ($U_P$) по одному 4-жильному экранированному кабелю, используемому для передачи данных.

Как работает настраиваемый ввод/вывод в TwinCAT?

В TwinCAT System Manager каждый канал EPP2338-0002 можно назначить как вход или выход. Аппаратное обеспечение автоматически определяет направление на основе отображения в образе процесса. Например, если канал связан с переменной выхода ПЛК, модуль активирует силовой транзистор на 0,5 А для соответствующего контакта M12.

Подходит ли этот модуль для инструментальных сменщиков с высокой вибрацией?

Да. Модуль протестирован согласно стандарту EN 60068-2-6 и полностью герметичен. Винтовые разъёмы M8 и M12 обеспечивают газонепроницаемое, виброустойчивое соединение, значительно превосходящее надёжность традиционных пружинных или винтовых клемм в шкафах.

Руководство по проектированию и установке

• Сегменты EtherCAT P: при последовательном подключении нескольких модулей EPP рассчитывайте общий ток потребления для $U_S$ и $U_P$. Если падение напряжения превышает допуск 24 В постоянного тока (-15% / +20%) в конце цепочки, необходимо вставить блок питания EP9214 или EP9224 для восстановления уровней питания.

• Затяжка разъёмов M12: для сохранения класса защиты IP67 все разъёмы M12 и M8 должны затягиваться с помощью калиброванного динамометрического ключа (обычно 0,6 Нм для M12). Используйте защитные крышки на неиспользуемых разъёмах, чтобы предотвратить попадание влаги и окисление контактов.

• Работа с индуктивными нагрузками: хотя выходы защищены от короткого замыкания, при переключении высокоиндуктивных нагрузок (например, больших соленоидных клапанов) убедитесь, что встроенные диоды обратного хода подходят для вашей частоты циклов. Для очень высокочастотного переключения можно использовать внешние цепи гашения для продления срока службы модуля.

Преимущества для инженеров

BECKHOFF EPP2338-0002 устраняет необходимость в промежуточных клеммных коробках, значительно снижая сложность проводки и материальные затраты. Его способность работать при отрицательных температурах (до -25 °C) и выдерживать сильные механические удары делает его отличным выбором для мобильного оборудования и автоматизированных транспортных средств (AGV). Благодаря электрической изоляции 500 В между шиной EtherCAT P и полевым уровнем он гарантирует, что электромагнитные помехи от мощных двигателей не влияют на целостность данных главного контроллера.
