ETS 250 (034G2602) Электрический расширительный клапан Danfoss

Обзор продукта

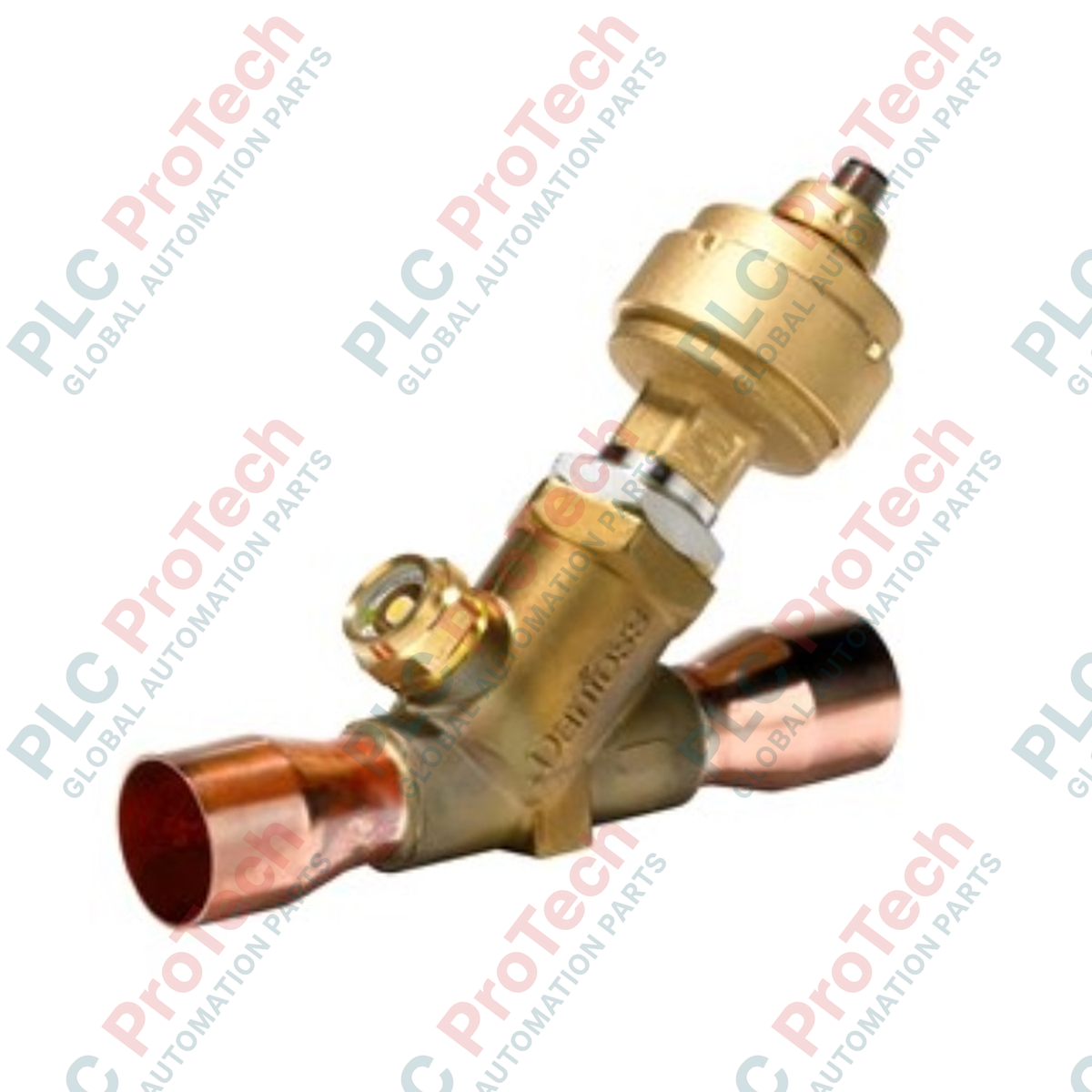

 ETS 250 (034G2602) — это высокопроизводительный электронный расширительный клапан (EEV), разработанный для точного регулирования массового расхода хладагента в крупномасштабных промышленных системах кондиционирования и холодильного оборудования. Будучи ключевым элементом серии Danfoss ETS,  Danfoss 034G2602 (034G2602) использует высокоточный биполярный шаговый двигатель для точного позиционирования иглы, что критически важно для поддержания стабильного контроля перегрева (SH) и максимизации энергоэффективности мощных чиллеров и тепловых насосов. Клапан выполнен по прямоточной схеме с медными соединениями ODF диаметром 1 5/8 дюйма и предназначен для высокопроизводительных B2B систем теплового управления, где надежность, быстрая реакция и высокий массовый расход необходимы для стабильности системы.

Техническая конфигурация

Техническая архитектура 034G2602 оптимизирована для тяжелых промышленных условий эксплуатации. В конструкции используется сбалансированная внутренняя игла, обеспечивающая линейные характеристики потока и поддерживающая двунаправленную работу, что делает клапан подходящим для реверсивных контуров тепловых насосов без дополнительных обратных клапанов. Электрический интерфейс представлен стандартным разъемом M12 с 4 контактами (мужской), обеспечивающим надежное, виброустойчивое и влагозащищенное соединение с электронным контроллером. Корпус с классом защиты IP67 полностью защищает привод от суровых условий промышленных помещений, включая сильную конденсацию и мороз при низкотемпературной эксплуатации. Медные пайки диаметром 1 5/8 дюйма специально разработаны для бесшовной интеграции в стандартные трубопроводы большого диаметра.

Технические характеристики

Технические вопросы и ответы

Каковы преимущества электрического соединения M12 на ETS 250?

Разъем M12 с 4 контактами является промышленным стандартом, обеспечивающим герметичное, влагозащищенное электрическое соединение. Он упрощает обслуживание благодаря функции быстрого отсоединения и исключает риск «впитывания» влаги, когда вода проникает через жилы проводов в корпус двигателя.

Поддерживает ли 034G2602 двунаправленный поток?

Да, серия ETS 250 разработана с балансированной внутренней клеткой и иглой, которые обеспечивают одинаковую точность массового расхода в обоих направлениях. Это важно для систем тепловых насосов, переключающихся между режимами отопления и охлаждения.

Какой драйвер управления требуется для этого высокопроизводительного клапана?

 034G2602 требует драйвер биполярного шагового двигателя (например, серии Danfoss EKD или EKE), способный обеспечивать фазовый ток 100 мА RMS. Для полного хода в диапазоне ETS 250 необходимо 3810 шагов.

Руководство по проектированию и установке

• Термическое управление пайкой: Из-за больших медных соединений диаметром 1 5/8 дюйма требуется значительный нагрев для пайки. Обязательно оберните корпус клапана влажной тканью и следите, чтобы внутренняя температура не превышала 100 градусов Цельсия. Чрезмерный нагрев навсегда повредит магниты высокоточного шагового двигателя и внутреннее седло клапана из PEEK.

• Безопасность кабеля M12: При подключении кабеля M12 затягивайте разъем вручную, чтобы обеспечить герметичность уплотнительного кольца и соответствие классу IP67. Всегда делайте «капельный изгиб» в кабеле, чтобы предотвратить попадание воды или конденсата непосредственно в электрический интерфейс.

• Последовательность калибровки контроллера: При первоначальном запуске контроллер EEV должен выполнить полное инициализационное движение (овердрайв) не менее 3810 шагов для установления механической «нуля» (полностью закрытого положения). Несинхронизация контроллера с физическим состоянием клапана приведет к нестабильному регулированию перегрева и возможному повреждению компрессора.
