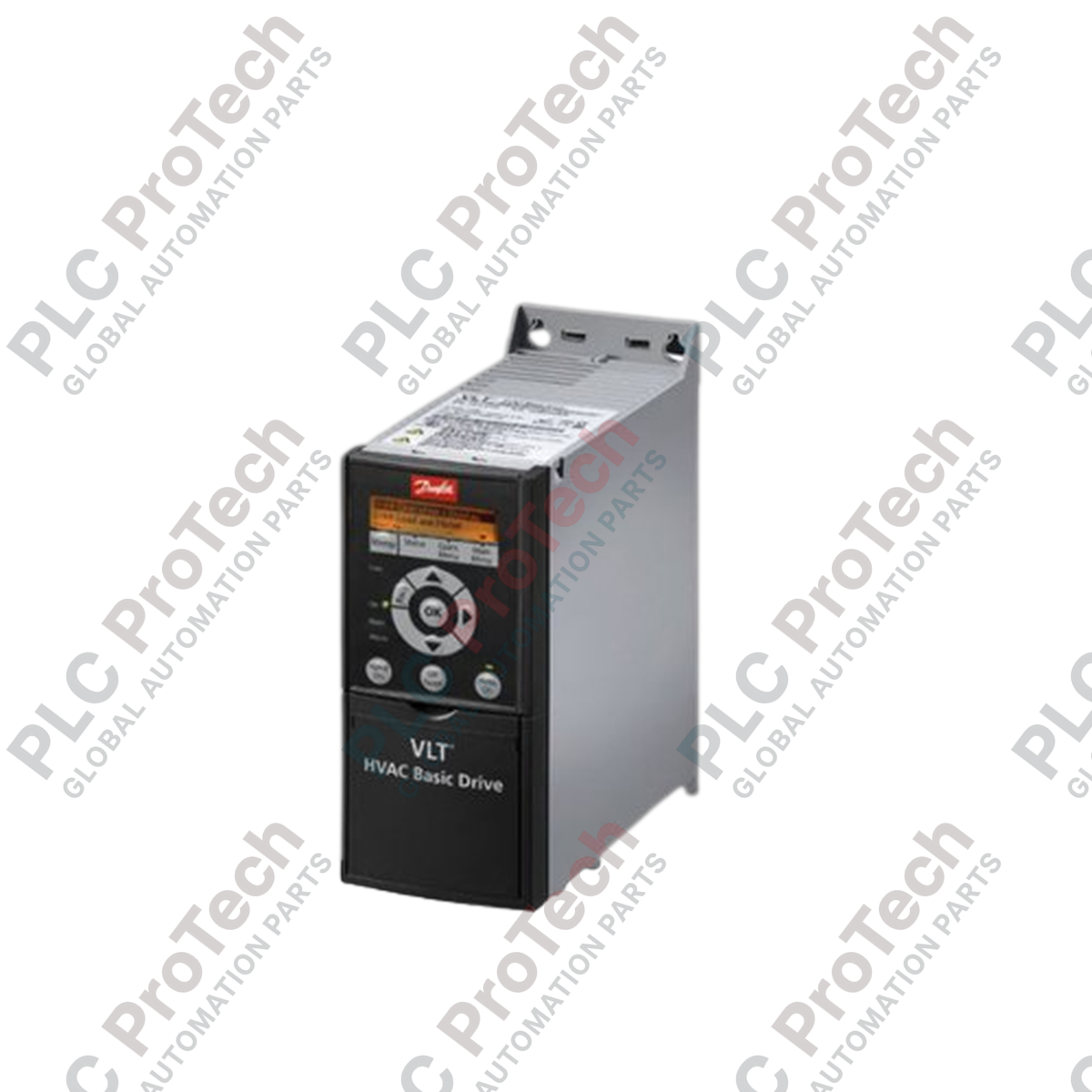

FC101P37KT4E20 Danfoss VLT HVAC Basic Drive 37 кВт, преобразователь частоты

Обзор продукта

FC101P37KT4E20 (FC101P37KT4E20) — высокоэффективный модуль преобразования энергии серии Danfoss VLT HVAC Basic, специально разработанный для управления двигателями мощностью 37,0 кВт (50,0 л. с.). Этот привод оптимизирован для объектов HVAC и обеспечивает превосходное регулирование скорости крупных центробежных вентиляторов, насосов и компрессоров. Изменяя мощность двигателя в соответствии с текущей потребностью системы, FC101P37KT4E20 значительно снижает энергопотребление и механический износ всех компонентов привода. Устройство выполнено в прочном корпусе типоразмера H8 со степенью защиты IP20 и предназначено для установки в центральные шкафы управления. КПД 96,5% обеспечивает надежную работу в условиях высокой нагрузки, например в коммерческих градирнях и промышленных вентиляционных системах.

Техническая конфигурация

FC101P37KT4E20 использует специализированную архитектуру управления HVAC, рассчитанную на работу с большими токами:

• Логика силового каскада: обеспечивает непрерывный выходной ток 143,0 А при напряжении 200-240 В, а также кратковременную перегрузочную способность до 157,3 А для запуска механизмов с высоким моментом инерции.

• Управление тепловым режимом: привод сохраняет непрерывный выходной ток 128,7 А даже при повышенной температуре окружающей среды 50 °C, предотвращая срабатывание тепловой защиты в периоды максимальной летней нагрузки.

• Конструкция корпуса H8: устройство оптимизировано для прочных промышленных шкафов и поддерживает подключение кабелей большого сечения до 95 мм2 (0 AWG), что минимизирует падение напряжения на силовых и моторных клеммах.

• Оптимизация потерь: расчетные типичные потери мощности при полной нагрузке составляют 1459 Вт, а КПД 96,5% снижает требования к охлаждению шкафа установки.

Технические характеристики

Часто задаваемые технические вопросы

Какие требования к монтажу корпуса H8 являются основными?

FC101P37KT4E20 имеет исполнение IP20/Chassis, поэтому его необходимо устанавливать в защищенном шкафу управления или электротехническом помещении. Из-за массы 51,0 кг монтажная панель должна быть усилена для восприятия механической нагрузки и возможной вибрации при работе с высоким крутящим моментом.

Может ли этот привод работать от сети 400 В или 480 В?

Нет. Данная конфигурация рассчитана на трехфазное питание 200-240 VAC. Подключение устройства к сети 400 В или 480 В приведет к катастрофическому повреждению конденсаторов звена постоянного тока и силовой электроники. Перед вводом в эксплуатацию обязательно проверьте напряжение на объекте.

Предусмотрен ли встроенный фильтр электромагнитных помех?

Серия VLT HVAC Basic обычно включает встроенные дроссели звена постоянного тока для снижения гармонических искажений и RFI-фильтры для соответствия промышленным стандартам EMC. Однако при длине кабеля более 50 метров рекомендуется использовать внешние фильтры dU/dt для защиты изоляции двигателя.

Руководство по проектированию и установке

• Требования к вентиляции шкафа: при типичных потерях мощности 1459 Вт шкаф управления должен быть оснащен принудительной вентиляцией или теплообменником. Убедитесь, что путь воздушного потока не перекрыт, а температура окружающего воздуха на входе привода не превышает 40 °C, чтобы сохранялся номинальный ток 143,0 А.

• Момент затяжки клемм и кабельные соединения: для сетевых и моторных подключений используйте медные проводники сечением 95 mm2 (0 AWG), рассчитанные на ток 143,0 А. Все винты клемм должны быть затянуты с указанным моментом, чтобы предотвратить локальный нагрев и возможный отказ клемм из-за сопротивления при больших токах.

• Функция пожарного режима: в системах HVAC используйте настройки параметров «Пожарный режим», если привод управляет вентилятором дымоудаления. Этот режим позволяет приводу игнорировать некритичные аварийные сигналы и продолжать работу максимально долго во время чрезвычайной ситуации, помогая эвакуации людей из здания.
