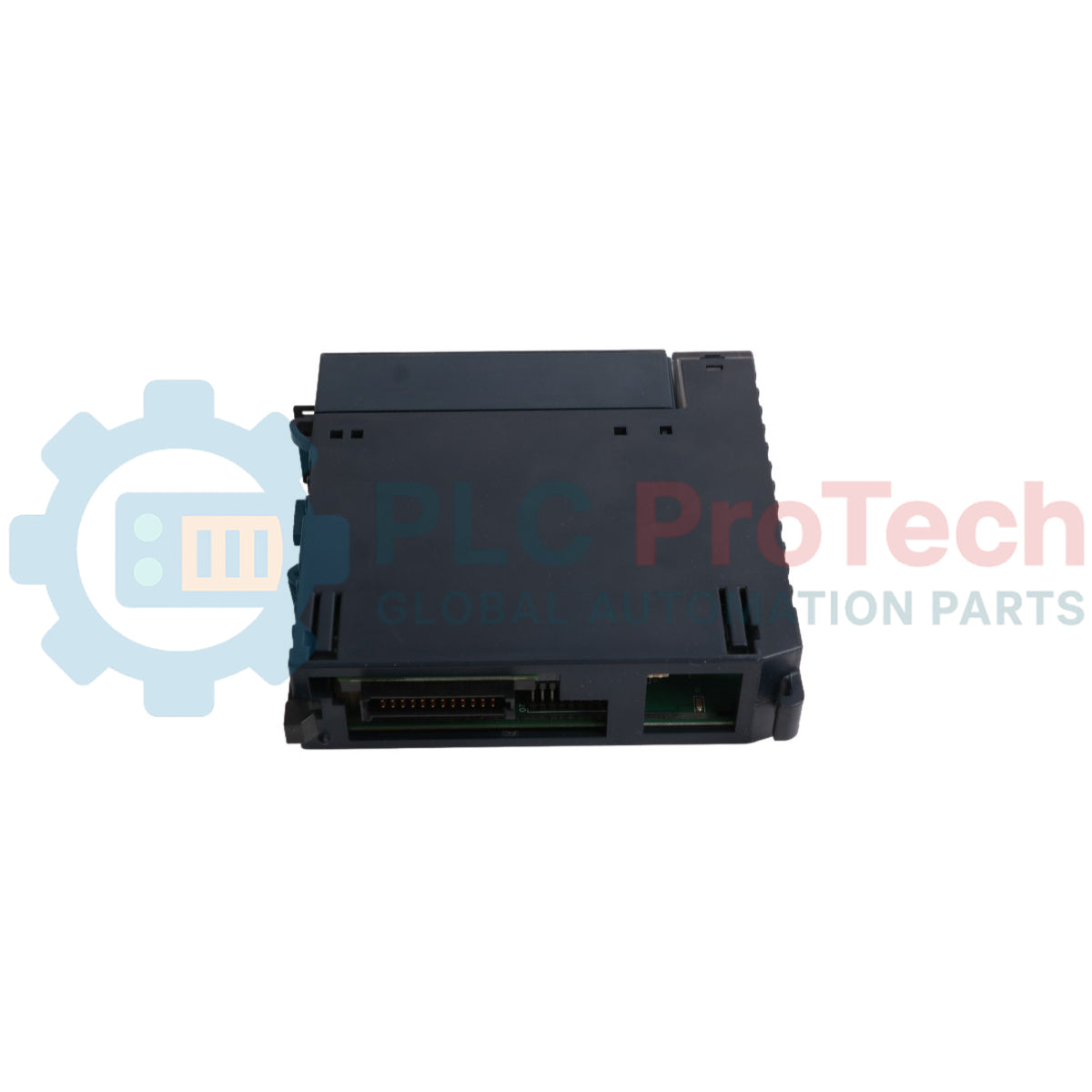

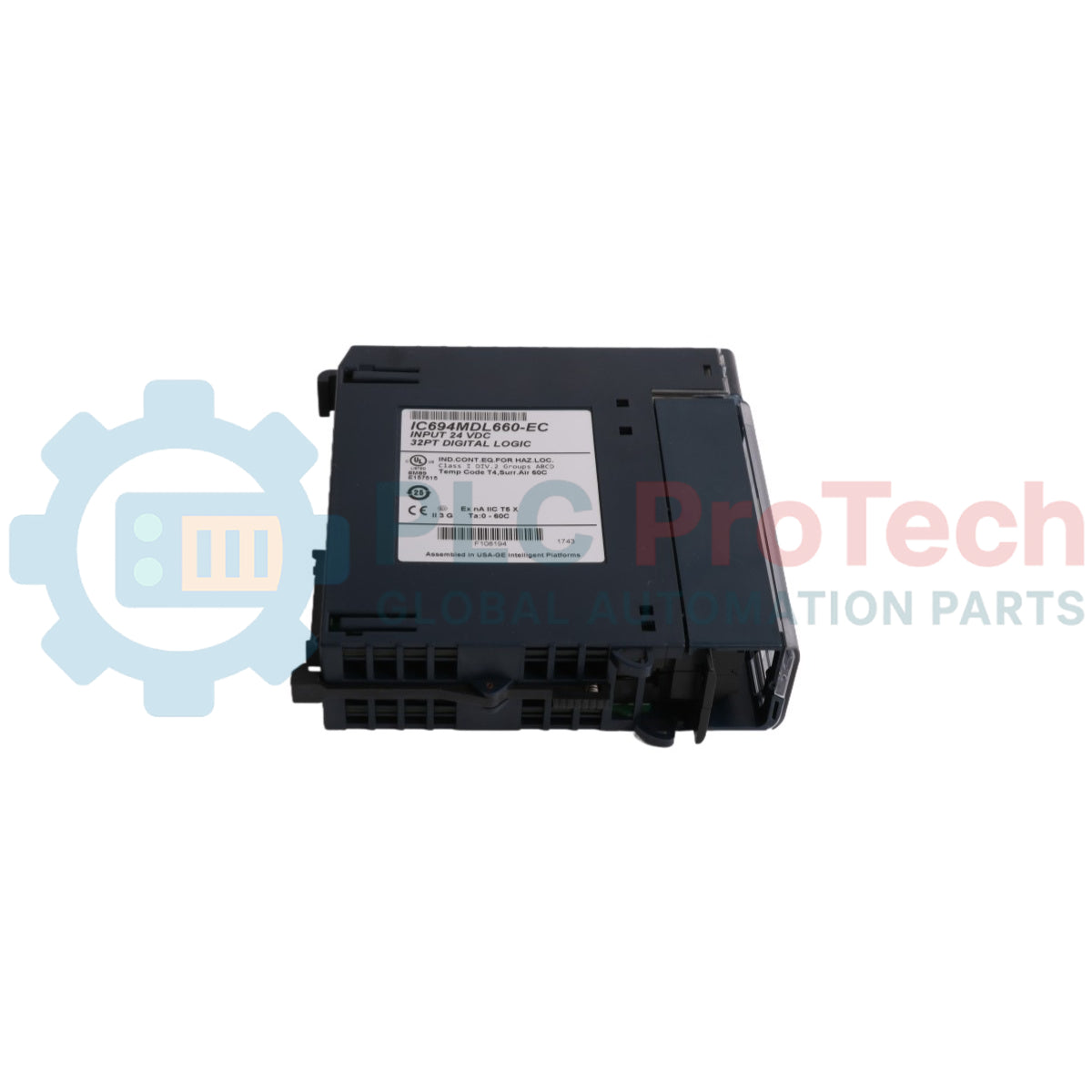

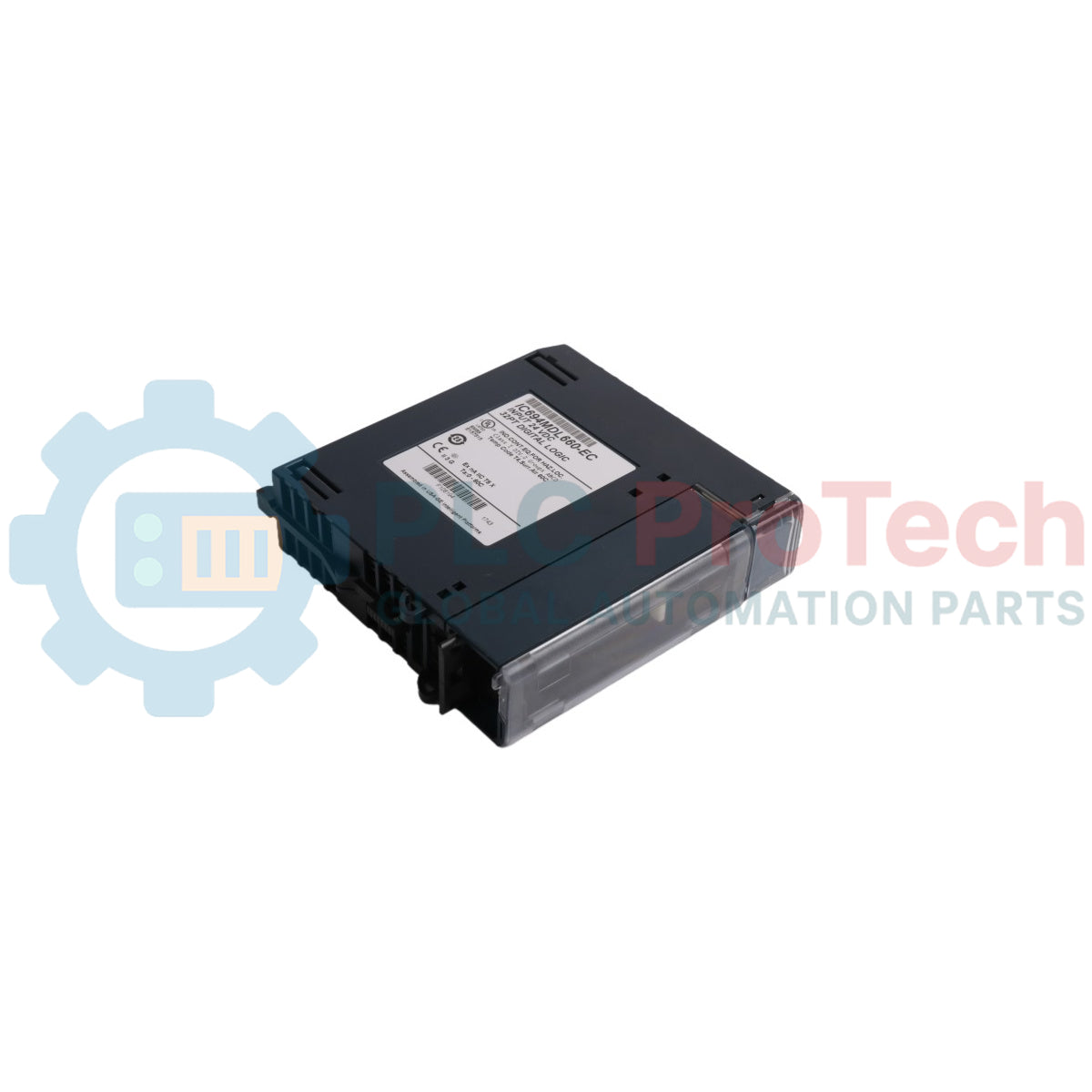

Модуль дискретного входа с источником и стоком GE Fanuc PACSystems RX3i IC694MDL660

Техническая инфраструктура и ценность эксплуатации объекта

Модуль IC694MDL660 (IC694MDL660) является высокоплотным 32-точечным дискретным входным модулем, разработанным нативно для платформы контроллера GE Fanuc PACSystems RX3i. Работая как модуль с двойной логикой Модуль входов с положительной/отрицательной логикой, эта карта использует гибкую внутреннюю схему для обработки порогов входных сигналов до рабочего напряжения 30 В постоянного тока. Промышленные перерабатывающие предприятия, автоматизированные центры обработки материалов и энергетические инфраструктурные объекты используют IC694MDL660 (IC694MDL660) для надёжной передачи дискретных состояний включено/выключено от датчиков приближения, физических кнопок и полевых концевых выключателейПреобразуя высокодинамичные физические состояния контактов в стабильные цифровые значения регистра, модуль обеспечивает детерминированное отслеживание машины. Изолированные цепи позволяют системе управления работать при локальных электрических перенапряжениях без прерывания обработки, изолируя серьёзные замыкания на землю, снижая вероятность отказа контуров управления и предотвращая длительные простои на производстве.

Архитектурная компоновка и электрические характеристики

Аппаратная структура и параметры системной интеграции IC694MDL660 дискретный модуль устанавливает чёткие рабочие границы в высокоскоростных задних панелях.

• Четыре изолированных общих шины: Организует 32 дискретных входа в четыре электрически изолированные группы по восемь каналов. Каждая независимая группа имеет выделенный общий узел возврата пользователя, что позволяет одновременно обрабатывать смешанные конфигурации внешних полей с положительной логикой (источник) и отрицательной логикой (приёмник).
• Регистры переменной фильтрации шума: Предусматривает семь программно выбираемых профилей входных фильтров с диапазоном от 0,5 мс до 100,0 мс. Программисты управления напрямую настраивают эти значения времени в назначенных модулю ссылках данных для соответствия характеристикам конкретной машины и устранения дребезга контактов высокой частоты.
• Съёмная матрица мониторинга блоков: Оснащён автоматическими контактами проверки интерфейса, которые в реальном времени контролируют положение клеммной колодки. Двухцветный светодиод на передней панели меняет цвет в зависимости от положения механической блокировки, автоматически передавая ошибки потери или добавления блока процессору RX3i.
• Зависимости от задней панели и прошивки: Выделяет код идентификации модуля 0x058h и потребляет до 300 мА от внутренней логической шины 5 В постоянного тока. Эта низковольтная карта требует процессор RX3i с версией прошивки 2.90 или выше и полностью запрещена к установке в шины PLC серии 90-30 предыдущего поколения..

Данные о производительности и матрица соответствия

Часто задаваемые вопросы по жизненному циклу оборудования и устранению неполадок

Как проявляется критическая ошибка модуля IC694MDL660, если его прошивка отсутствует или повреждена?Если внутреннее операционное программное обеспечение отсутствует или повреждено, все 32 светодиода каналов и диагностические индикаторы на передней панели останутся полностью выключенными.. Крайне важно, что процессор RX3i может продолжать сканировать слот модуля в обычном режиме, не отправляя никаких автоматических предупреждений или кодов ошибок в системный журнал мастера.. Для операций с высокой степенью ответственности и критическим управлением инженерные команды должны использовать логику согласованности на уровне программного обеспечения, а не полагаться только на базовые диагностические сообщения о неисправностях для сигнализации о неработоспособности..

Какие конкретные электрические проблемы вызывают внезапное отключение входной карты IC694MDL660 во время переходов питания?Это состояние «мертвого» режима обычно возникает после быстрой последовательности циклов включения и выключения системы с интервалами менее 1 секунды.. Это также может быть вызвано, если внешние контурные регуляторы подают питание через механические коммутационные реле, у которых наблюдается дребезг контактов.. Эти быстрые микроколебания питания нарушают работу внутренних процессорных чипов во время инициализации.. Для устранения проблемы техникам необходимо полностью отключить основное питание и повторить операцию..

Нормально ли появление сообщения об ошибке «Потеря клеммного блока» при горячей замене?Да, в редких случаях выполнение горячей замены или механического снятия модуля может ввести в заблуждение контрольные контакты, вызвав временное сообщение о потере или добавлении клеммного блока.. Если техник по обслуживанию подтверждает, что съемный клеммный блок физически присутствует, установлен заподлицо и надежно зафиксирован, этот код ошибки можно безопасно игнорировать..

Протокол полевого проектирования и установки

• Архитектура групповой логической блокировки:При установке полевых проводов на 36-точечную схему убедитесь, что каждая группа из восьми входов имеет собственную выделенную общую линию, подключенную к соответствующему общему клеммному узлу.. Подключайте Общий 1–8 к клемме 9, Общий 9–16 к клемме 18, Общий 17–24 к клемме 27 и Общий 25–32 к клемме 36.. Не соединяйте общие линии разных групп, если они работают на отдельных полевых контурах, так как это обходит оптическую изоляцию безопасности 250 В переменного тока между группами модуля..

• Запреты на изоляцию питания и дребезг контактов:Никогда не прокладывайте основное питание через RX3i через некомпенсированные механические реле или переключатели с высокой частотой дребезга контактов.. Кратковременные микроперерывы питания длительностью менее 1 секунды могут повредить последовательность инициализации IC694MDL660, что приведет к сбою запуска.. Если операция прошивки прерывается или завершается с ошибкой, отключите питание слота, проверьте правильность установки и повторно запустите программное обеспечение для перезаписи базовых системных файлов..

• Руководство по моменту затяжки и удержанию клеммных блоков:При использовании блочного разъема IC694TBB032 снимайте изоляцию проводников на 8 мм и затягивайте механические винты с моментом 0,5 Н·м (4,4 дюйм-фунт).. В зонах с постоянной вибрацией промышленного оборудования замените блочный разъем на пружинный клеммный блок IC694TBS032, чтобы исключить механическое ослабление и обеспечить стабильный контакт связи с основным процессорным шкафом..
