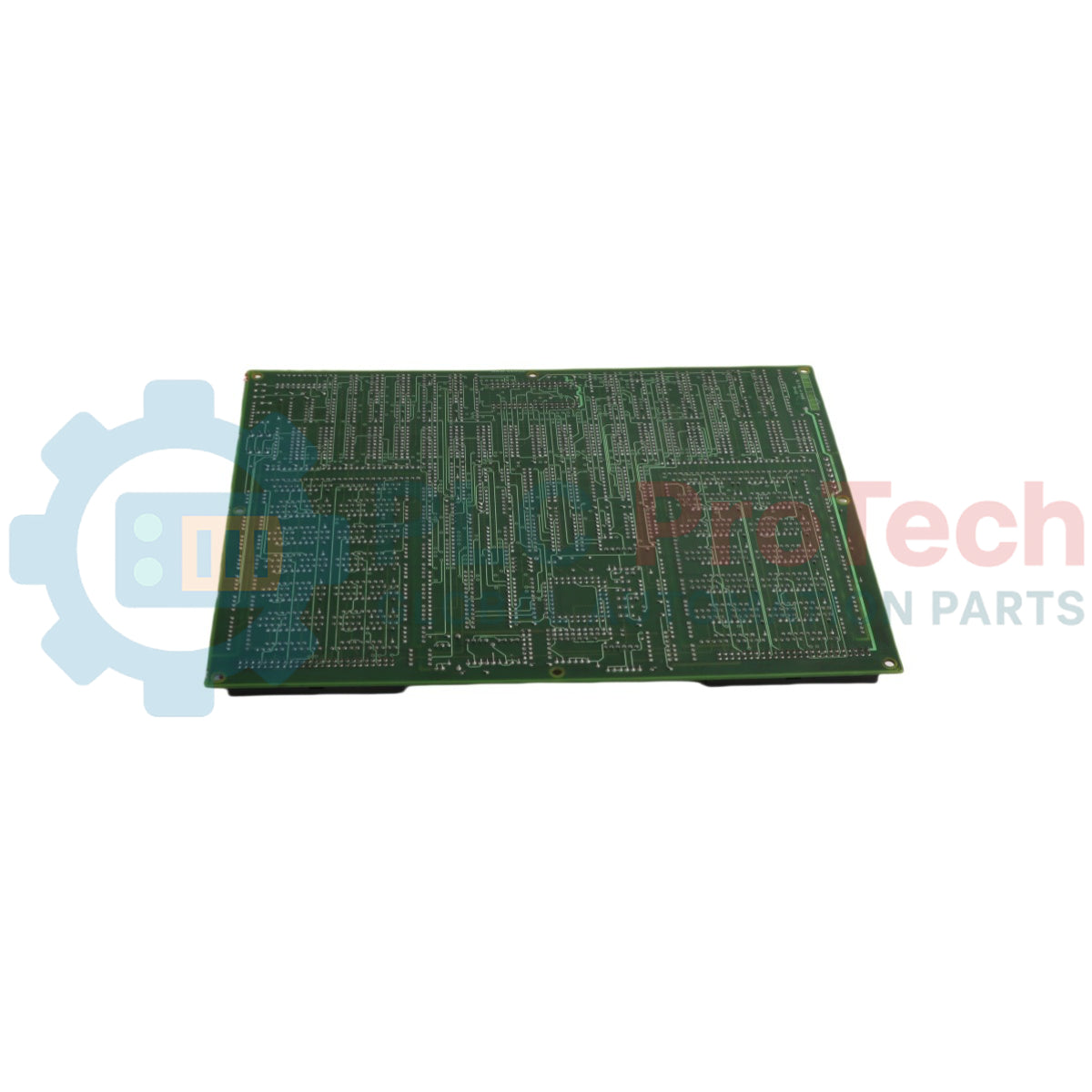

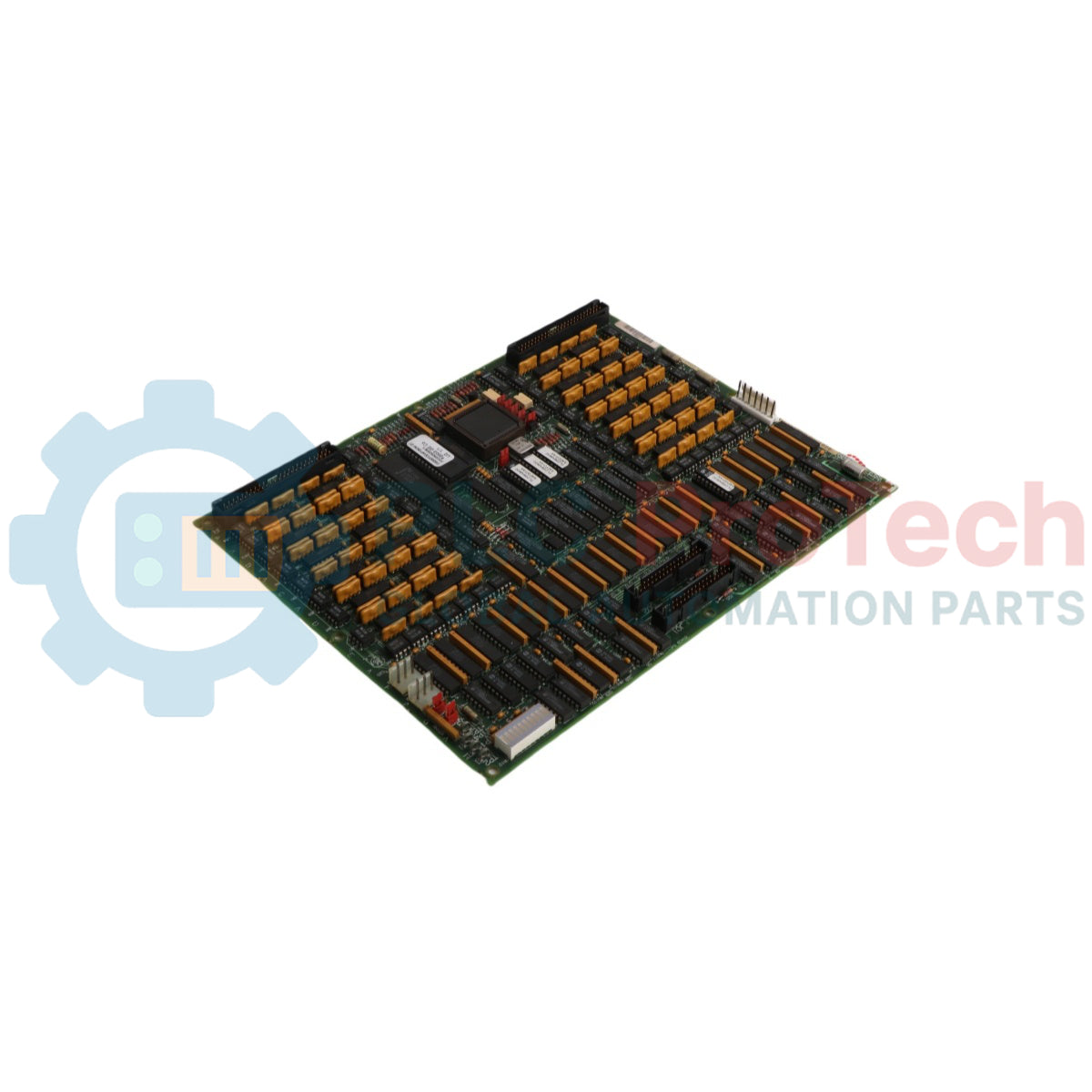

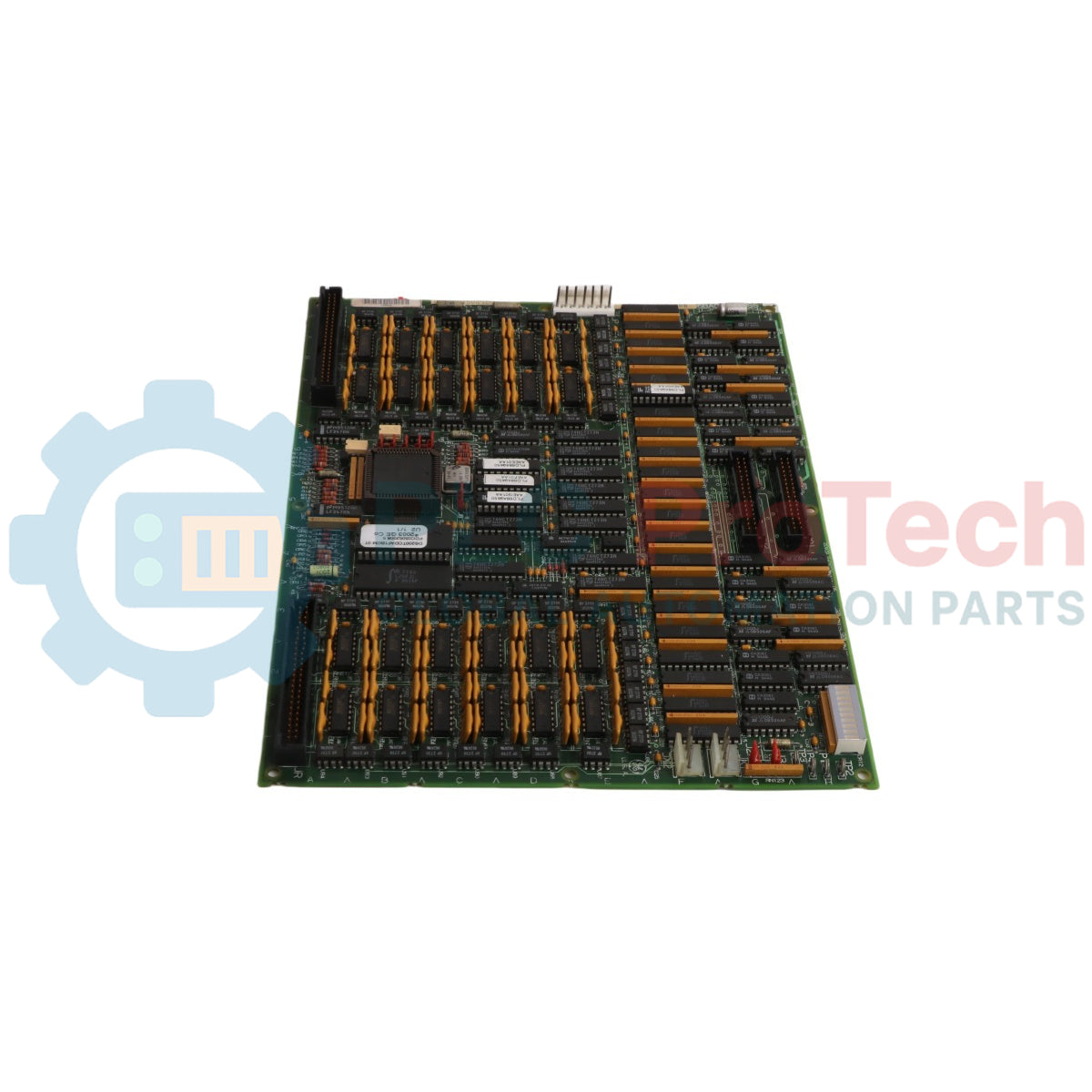

GE Mark V DS215TCEAG1BZZ01A плата аварийного превышения скорости

Профиль системы и эксплуатационная надежность

Плата DS215TCEAG1BZZ01A является ключевым аппаратным защитным барьером в архитектуре управления турбиной Speedtronic Mark V от General Electric. Устанавливаемая непосредственно в выделенное защитное ядро (обозначенное как ядро), этот критически важный модуль безопасности выполняет диагностику в реальном времени аварийных условий превышения скорости и критических параметров контроля пламени. Тепловые электростанции базовой нагрузки, крупные нефтехимические заводы и изолированные механические приводные установки используют DS215TCEAG1BZZ01A (DS215TCEAG1BZZ01A) для управления аварийными цепями срабатывания независимо от основных процессоров управления. Обрабатывая необработанные импульсы датчиков скорости и вычисляя пределы срабатывания с помощью выделенной аппаратной логики на борту, эта карта мгновенно реагирует при аварийных условиях турбины, сбрасывая гидравлические заголовки срабатывания. Такая реакция за доли миллисекунды предотвращает катастрофические механические нагрузки, защищает вал от повреждений и сохраняет инфраструктуру станции, снижая длительность технических простоев.

Аппаратная топология и маршрутизация ядра

Структурная архитектура DS215TCEAG1BZZ01A безопасностной платы использует независимые блоки обработки и узлы интерфейса высокой плотности.

• Изолированный защитный процессор: Содержит высокопроизводительный встроенный микропроцессор, выполняющий детерминированные процедуры безопасности, работающий на прошивке, сохраненной в съемных, программируемых и стираемых EPROM-модулях.

• Высоковольтное питание датчика пламени: Интегрирует специализированную высоковольтную цепь через разъем JW, способную подавать до 335 В постоянного тока для питания внешних полевых массивов отслеживания пламени.

• Многоточечное аппаратное программирование: Оснащена массивом из 30 физических аппаратных перемычек Berg для ручного кодирования точного рабочего положения слота и логики голосования внутри ядра.

• Двухшиная связь: Включает разъемы JX1 и JX2 с последовательным соединением IONET для передачи фоновых диагностических результатов и данных о состоянии срабатывания через высоконадежные каналы связи.

Системные спецификации и параметры

Часто задаваемые вопросы по диагностике цепи безопасности

Какую конкретную роль выполняет DS215TCEAG1BZZ01A во время фазы зажигания и как он взаимодействует с отслеживанием пламени?

Плата регулирует и подает постоянное смещающее напряжение 335 В через разъем JW к полевым детекторам пламени. Она считывает возвращаемые низкоуровневые сигналы ионизации пламени, обрабатывает состояние зажигания и обеспечивает немедленную логику аварийного отключения при исчезновении пламени во время критической работы турбины.

Как замещающая плата распознает свое назначенное положение внутри защитного ядра?

Позиция оборудования и переменные применения определяются конфигурацией 30 встроенных перемычек berg. При подготовке новой карты инженеры должны физически воспроизвести расположение этих перемычек, как на оригинальной карте, чтобы обеспечить правильное взаимодействие с основной логикой.

Каков правильный протокол замены при повреждении данных EPROM на плате?

При возникновении сбоев прошивки существующие EPROM можно извлечь из разъемов и заменить на новые, проверенные на заводе модули прошивки. Поскольку эти микросхемы очень чувствительны к электростатическим повреждениям, данная процедура всегда должна выполняться с соблюдением полного антистатического заземления для защиты внутренних массивов памяти.

Протоколы полевых инженерных работ и установки

• Меры по защите EPROM от статического электричества:

  Встроенные модули EPROM и логика микропроцессора уязвимы к необратимым повреждениям от электростатического разряда. Полевая служба должна использовать заземленный антистатический браслет перед распаковкой или касанием платы. Убедитесь, что заземляющий зажим надежно подключен к незакрашенной заземленной металлической конструкции или рабочему столу, чтобы обеспечить безопасный путь отвода статического электричества от компонентов.

• Проверка и замена предохранителей от перегрузки по току:

  Плата содержит 3 предохранителя защиты, предназначенных для изоляции внутренних подсхем от коротких замыканий во внешней проводке. Перед вводом в эксплуатацию новой или отремонтированной платы проверьте целостность и соответствие номиналов этих предохранителей. Если предохранитель перегорел, устраните неисправности во внешней цепи пламени 335 В постоянного тока или в разъеме распределения питания J7 перед повторным запуском системы.

• Руководство по терминальному сопротивлению для цепочек IONET:

  При соединении разъемов JX1 и JX2 IONET между несколькими модулями в стойке убедитесь, что терминальные резисторы в конце шины данных установлены правильно. Неправильно замкнутые цепочки "daisy chain" создают высокочастотные отражения сигналов в сети IONET, что может привести к тайм-аутам связи между защитным модулем и основным мастер-контроллером.
