Описание

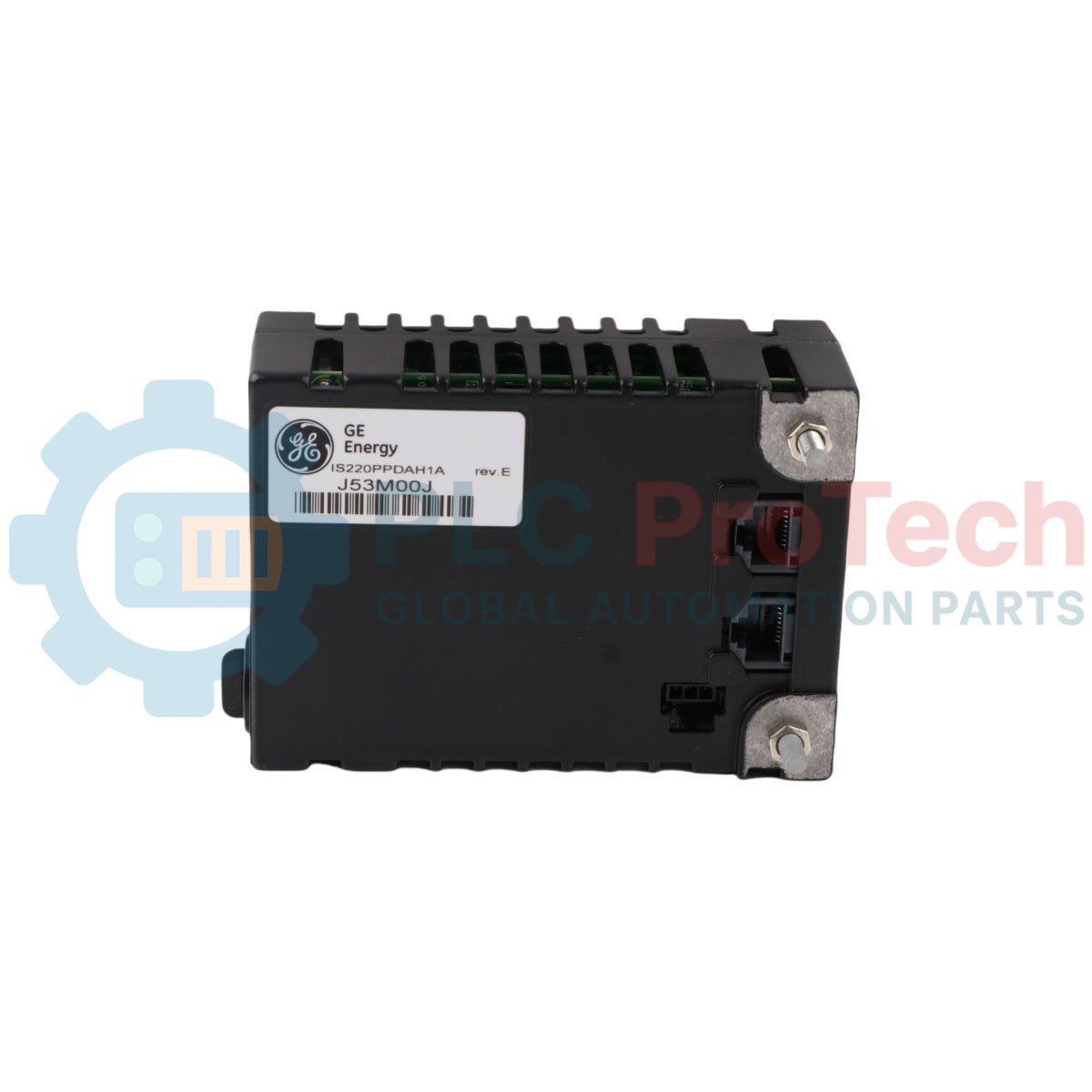

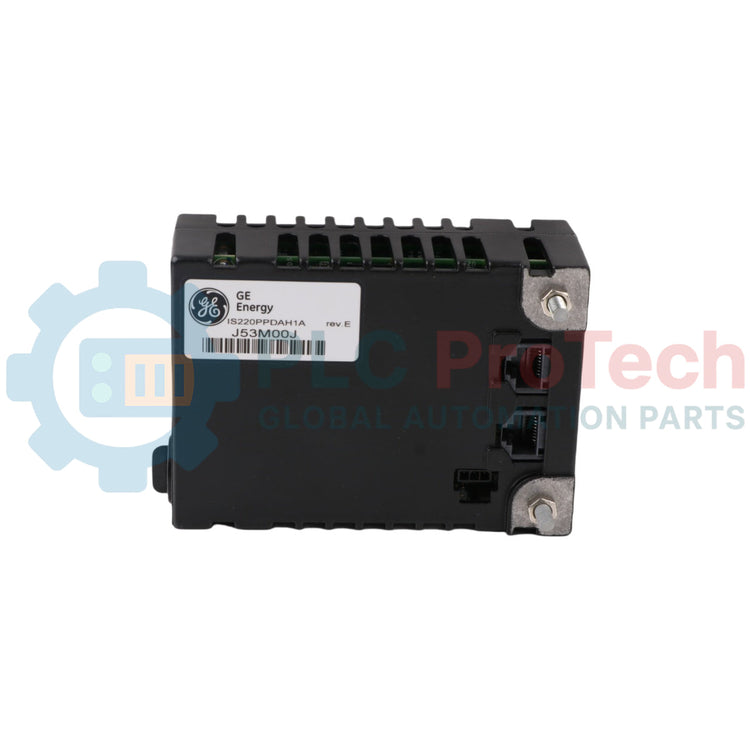

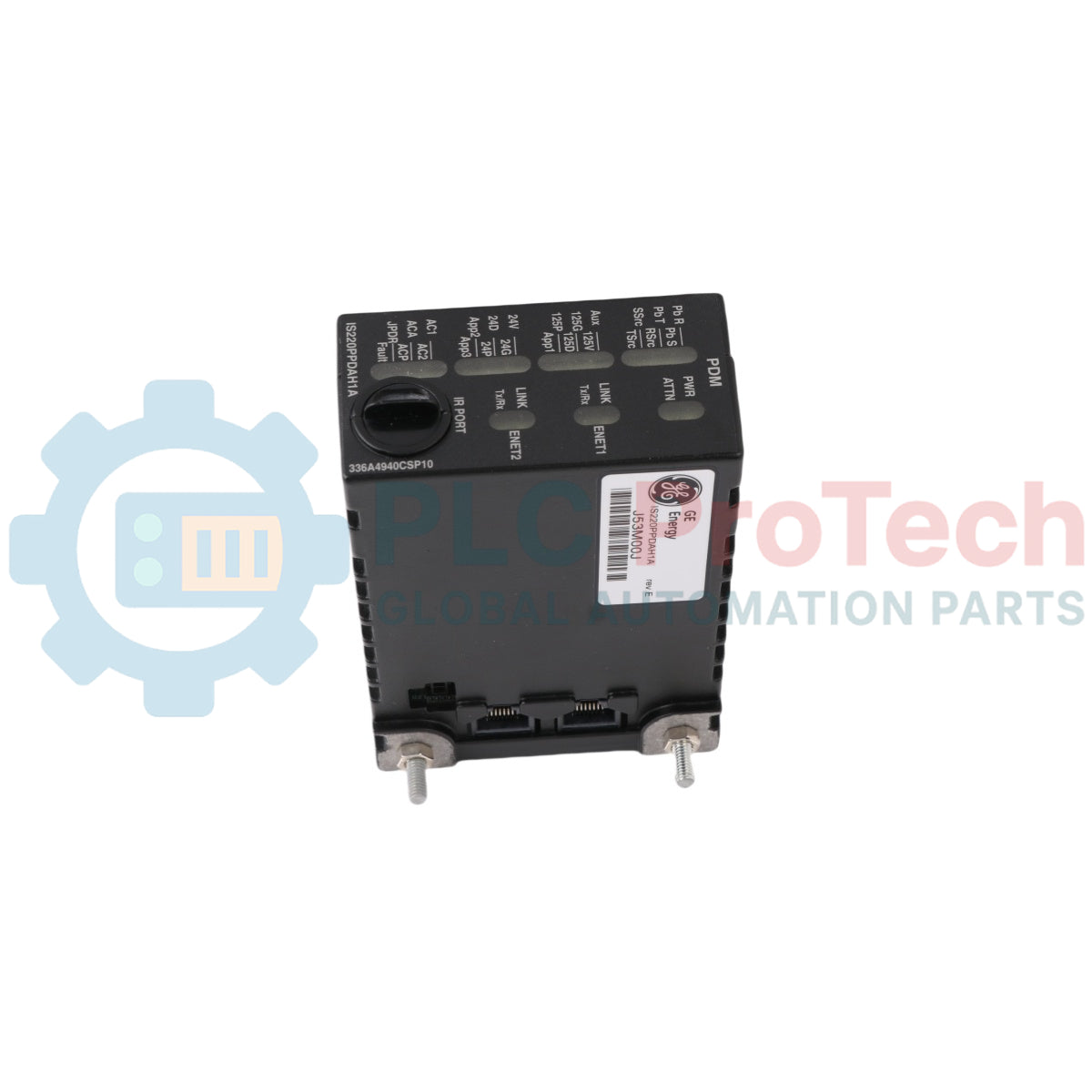

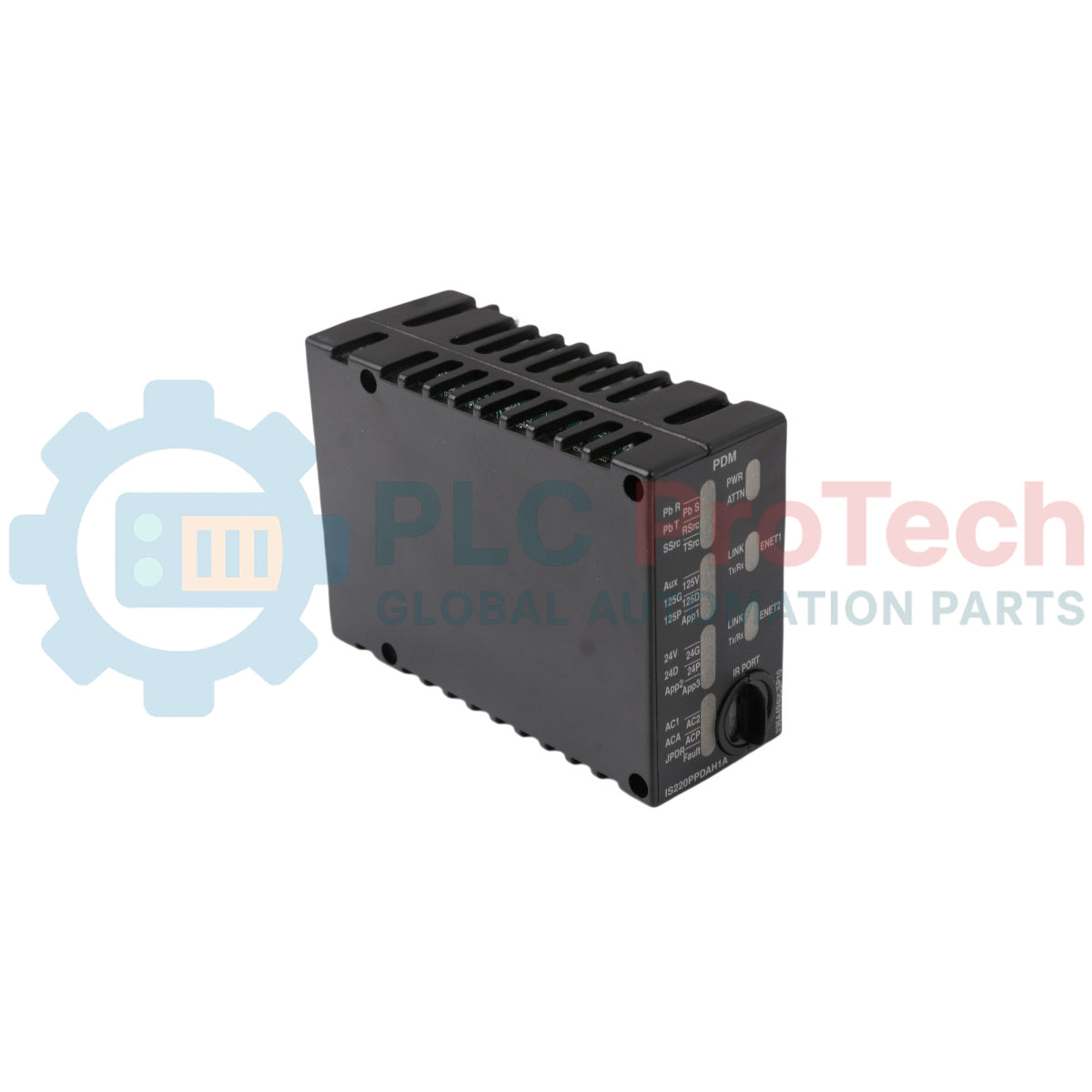

IS220PPDAH1A — это модуль обратной связи системы распределения электропитания, выпускаемый компанией GE Energy в составе серии Mark VIe для систем управления турбинами и промышленного распределения электроэнергии. Этот специализированный модуль ввода-вывода предназначен для обработки сигналов обратной связи от плат, одновременно принимая до шести входных сигналов от различных плат распределения электропитания. В него встроены процедуры автоматической идентификации, использующие электронные идентификаторы для сканирования и точного определения плат распределения электропитания, физически подключённых к модулю. Полученные данные о конфигурации оборудования динамически передаются по сети на выход IONet, обеспечивая высокоточную обратную связь о состоянии всех подключённых плат. Для стабильной интеграции с архитектурой управления модуль оснащён дублированным интерфейсом Ethernet, напрямую связывающим подключённые платы с основными системными контроллерами.

Особенности

• Принимает до шести дискретных сигналов обратной связи от различных плат распределения электропитания
• Функционирует как преобразователь сигналов, стабилизируя и стандартизируя индикаторы обратной связи от плат
• Оснащён дублированным интерфейсом Ethernet для организации защищённых линий связи с системными контроллерами
• Включает считыватель электронных идентификаторов для автоматического обнаружения и идентификации подключённых плат
• Синхронизирует идентификаторы просканированных плат со строками выходных данных IONet для точного отслеживания
• Содержит восемь активных светодиодных индикаторов рабочего состояния и состояния сети на передней панели
• Использует конформное покрытие печатной платы для максимальной защиты в тяжёлых промышленных условиях
• Оснащён встроенными процедурами самодиагностики для непрерывного внутреннего мониторинга

Применение

• Распределённый мониторинг состояния системы распределения электропитания
• Мониторинг питания основной линии управления
• Инфраструктура управления мощными газовыми или паровыми турбинами
• Диагностика контуров системы генерации электроэнергии

Технические характеристики

Подключения и интерфейсы

Рекомендации по установке

• Монтажная интеграция: Модуль ввода-вывода предназначен для непосредственной установки на клеммную плату питания управления JPDS или JPDM.
• Совместимость по напряжению: Перед фиксацией модуля убедитесь, что источник питания установленной клеммной платы обеспечивает номинальное напряжение 28 В пост. тока.
• Согласование сигналов: Подключите до шести совместимых плат распределения электропитания, например JPDB, JPDE или JPDF; при инициализации системы модуль автоматически считает их электронные идентификаторы.
• Резервирование сети: Используйте оба встроенных сетевых интерфейса для подключения дублированных линий Ethernet, обеспечивая отказоустойчивую связь с основными системными контроллерами.
