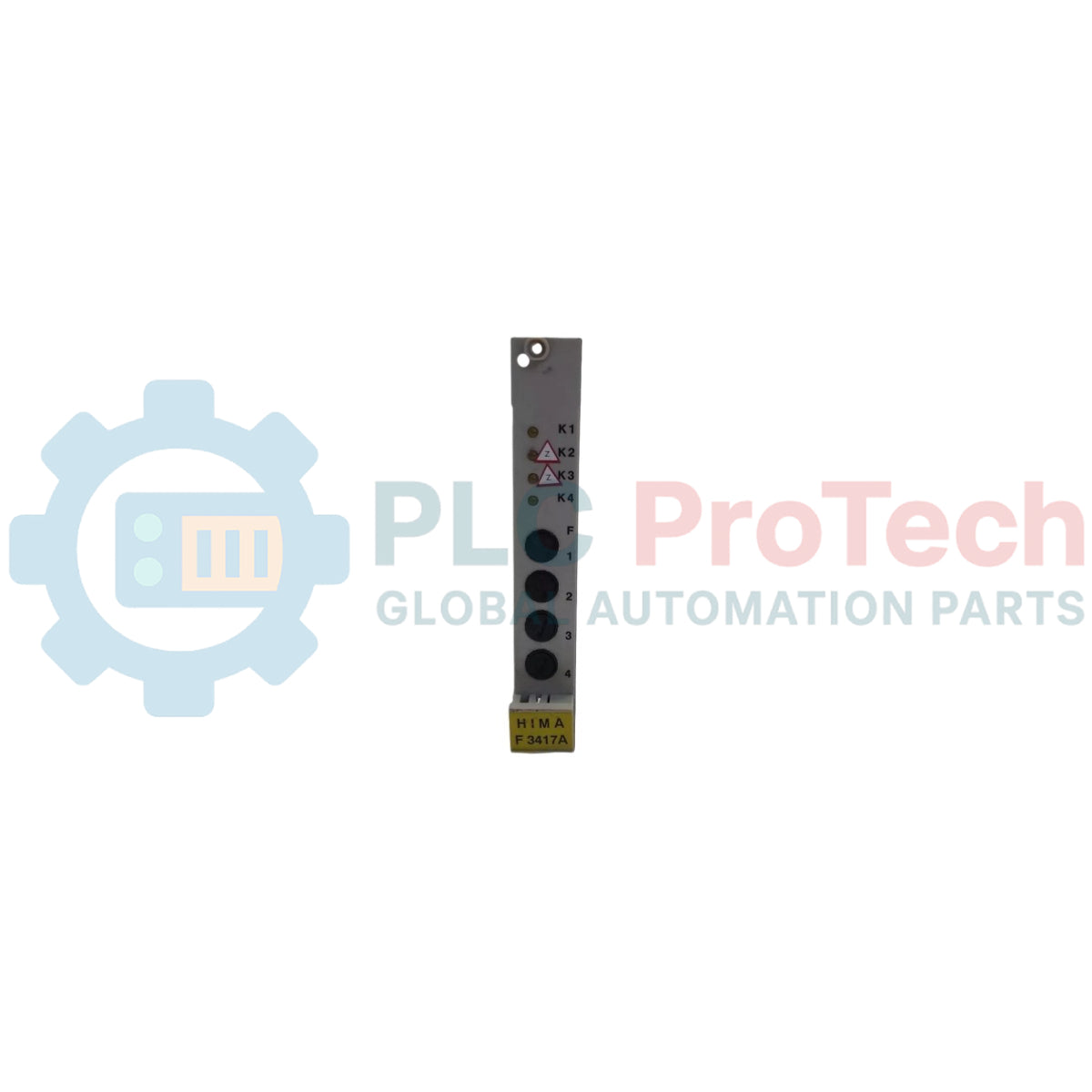

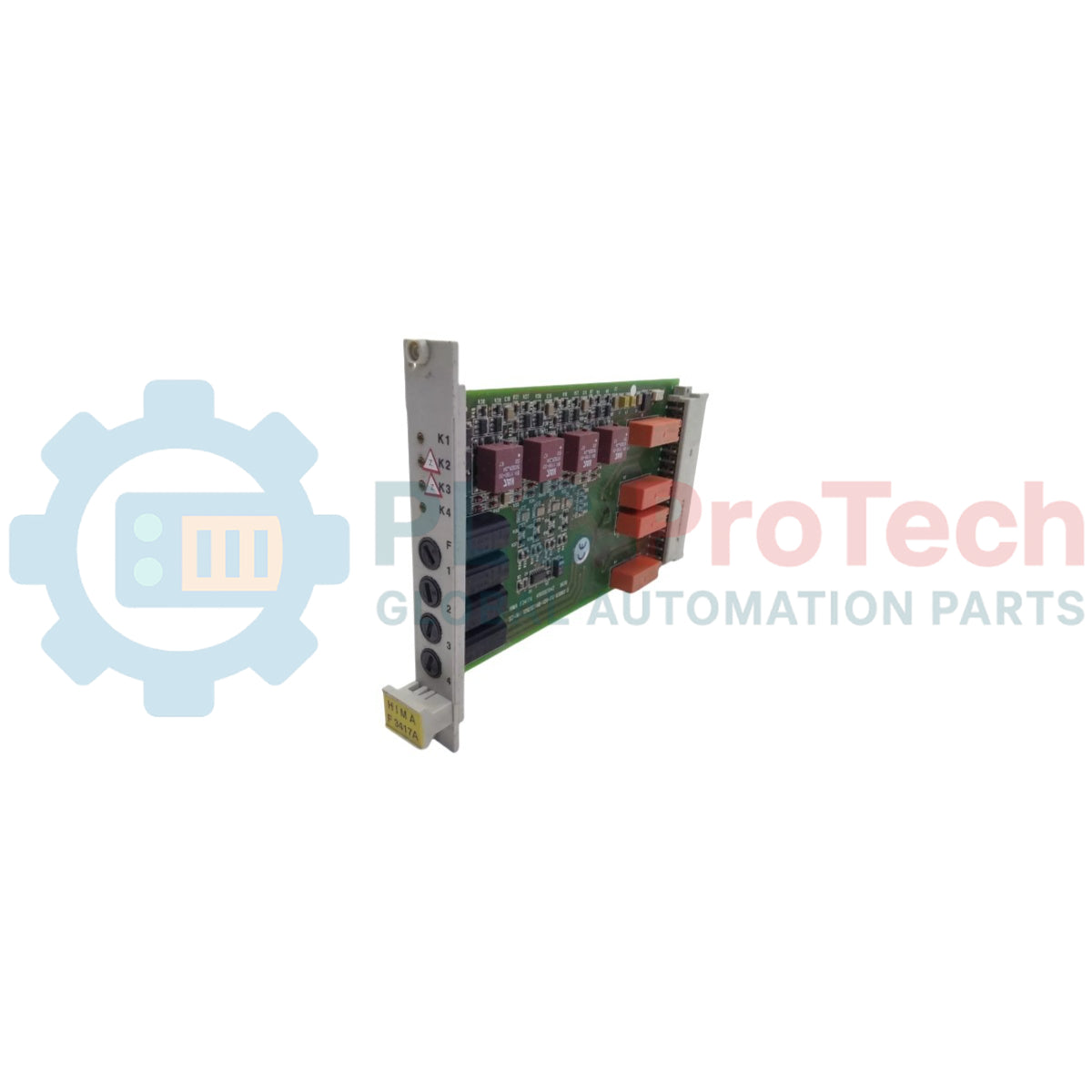

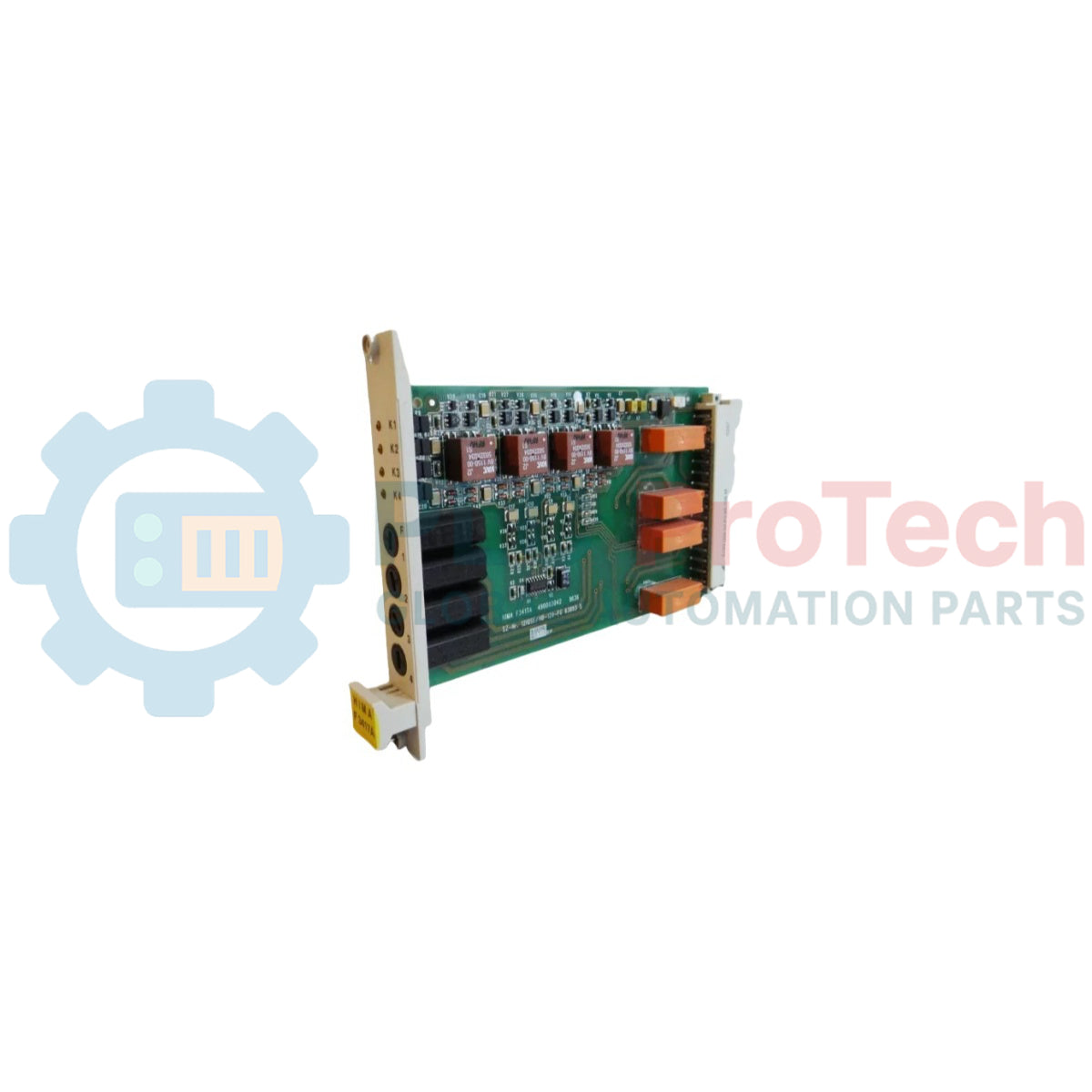

HIMA F 3417A Планар F Серия 4-канальный усилитель реле

Обзор продукта

F 3417A (F3417A) — это связанный с безопасностью 4-канальный релейный усилитель, разработанный для архитектуры системы Planar F. Этот модуль, предназначенный для задач с высокой степенью надежности переключения, обеспечивает четыре независимых канала, каждый из которых оснащён одним переключающим контактом. Он соответствует требованиям безопасности SIL 2, что делает его важным компонентом для промышленных применений, таких как системы блокировок, интерфейсы аварийного отключения (ESD) и изоляция критически важных сигналов безопасности. F 3417A обеспечивает безопасную изоляцию для напряжений до 250 В, защищая низковольтную управляющую логику от высоковольтных помех с полевого оборудования. Благодаря надежному механическому переключению с гарантированным разделением, модуль повышает общую надежность системы и способствует значительному сокращению времени простоя на электростанциях, химических заводах и производственных предприятиях. Несмотря на официальное снятие с производства, он остаётся важным наследственным компонентом для поддержания функциональной безопасности существующих установок Planar F.

Техническая конфигурация

F 3417A использует жёстко заданную логику безопасности, характерную для серии Planar F, обеспечивая детерминированную работу без сложностей, связанных с программным обеспечением. Каждый из четырёх каналов функционирует как изолированный усилитель, преобразующий низкоуровневые системные сигналы в надёжные выходы переключения. Архитектура акцентирует внимание на физическом разделении и «безопасной изоляции» между входной управляющей цепью и контактной частью, предотвращая распространение неисправностей по системной шине. Диагностика выполняется на уровне системы, где состояние каждого реле можно контролировать через внутреннюю шину стойки Planar F. Для модернизаций этот модуль функционально совместим с установленными стандартами безопасности, и хотя он официально достиг конца срока службы (EOL) в 2022 году, в некоторых конфигурациях системы его можно заменить альтернативным модулем 32110.

Технические характеристики

Технические вопросы и ответы

Является ли F 3417A прямой заменой для F 3417?

Да, F 3417A — это усовершенствованная версия, полностью функционально совместимая с устаревшей платформой Planar F. Он сохраняет тот же форм-фактор и расположение контактов для беспроблемной замены на месте.

Можно ли использовать этот модуль для переключения индуктивных нагрузок?

Да, но для индуктивных нагрузок при 250 В настоятельно рекомендуется устанавливать внешние RC-цепи гашения или варисторы. Это минимизирует искрение контактов и продлевает механический срок службы реле безопасности.

Какой рекомендуемый альтернативный модуль теперь, когда этот снят с производства?

Официальной функциональной альтернативой является 32110. Однако из-за специфики жёстко заданной архитектуры Planar F следует проверить совместимость с системной шиной и требования к пространству перед полной миграцией.

Руководство по проектированию и установке

Безопасная изоляция и проводка

При подключении переключающих контактов на 250 В убедитесь, что высоковольтные полевые кабели физически отделены от низковольтных сигнальных линий. Соблюдайте правильную длину зачистки проводов, чтобы избежать попадания отдельных жил и нарушения требуемых расстояний безопасной изоляции для сертификации SIL 2.

Отвод тепла и вентиляция шкафа

F 3417A выделяет тепло через катушки реле при длительном включении. В стойках Planar F с высокой плотностью установки убедитесь, что естественная конвекция или принудительное воздушное охлаждение шкафа работают исправно. Поддерживайте зазоры не менее 100 мм сверху и снизу стойки, чтобы избежать теплового застоя, который может сократить срок службы реле при температурах выше 60 °C.

Вибрация и механическая прочность

В условиях постоянной механической вибрации, например, рядом с крупными турбинами или насосами, убедитесь, что модуль надежно закреплён в подстойке с помощью винтов на передней панели. Периодически проверяйте увеличение сопротивления контактов, что может указывать на окисление или усталость контактов в зонах с высокой вибрацией.

Меры предосторожности для взрывоопасных зон

Если система Planar F расположена в диспетчерской, обслуживающей взрывоопасную зону, F 3417A должен использоваться совместно с соответствующими барьерами Ценера или гальваническими изоляторами, если контакты реле входят в зоны 0 или 1. Безопасная изоляция до 250 В обеспечивает надёжный барьер, но не заменяет необходимость использования искробезопасного (IS) исполнения там, где это требуется.
