HIMA F 7105A 6-канальный модуль распределения тока с контролем предохранителей

Обзор продукта

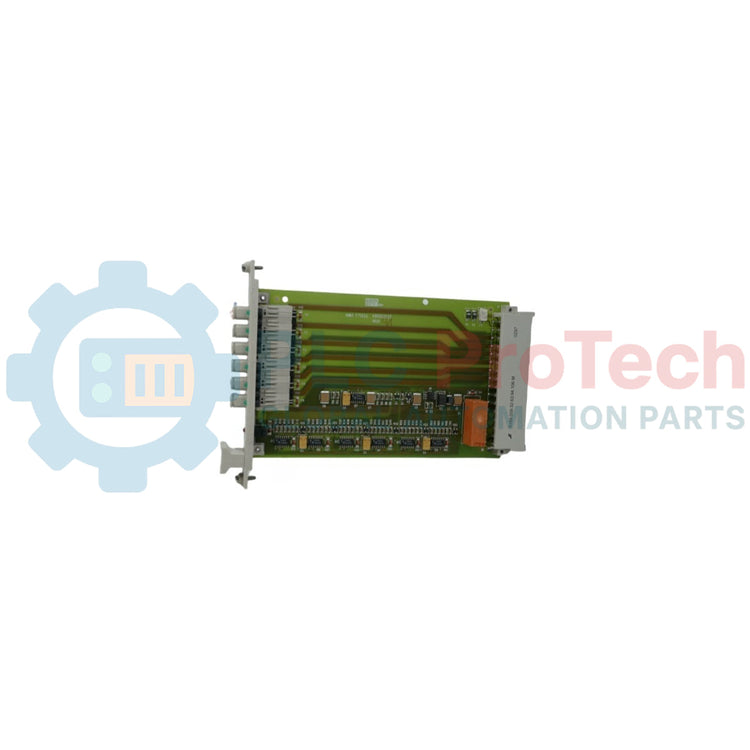

 F 7105A (F7105A) — это высоконадежный модуль распределения тока с 6 каналами, разработанный для систем безопасности на базе стоек HIMA. Его основная функция — обеспечивать защищенное распределение питания для различных подстоек и компонентов системы, при этом гарантируя непрерывный мониторинг состояния линий. Модуль оснащен шестью независимыми токовыми цепями, каждая из которых имеет предохранитель и отдельный индикатор состояния. В критически важных объектах, таких как нефтеперерабатывающие заводы или электростанции,  F 7105A играет ключевую роль в локальном управлении питанием, предотвращая отключение всей стойки контроллера безопасности из-за одного короткого замыкания. Благодаря встроенному контакту реле ошибки он обеспечивает мгновенную обратную связь с центральной диагностической системой в момент срабатывания предохранителя, значительно сокращая среднее время восстановления (MTTR).

Техническая конфигурация

 F 7105A спроектирован с упором на механическую простоту и электрическую надежность:

• Вместимость распределения: Шесть токовых цепей с предохранителями, обычно оснащенных предохранителями 4 A-T (с задержкой времени) с завода.

• Мониторинг предохранителей: Каждая цепь контролируется на целостность. При срабатывании предохранителя мигает красный индикатор "ERR", а потенциалосвободный переключающий контакт размыкается для удаленной сигнализации.

• Визуальная диагностика: На передней панели расположены шесть зеленых индикаторов состояния цепей и один красный общий индикатор ошибки.

• Резервное питание: Выводы z2 и z4 позволяют параллельно подключать источники питания 24 В постоянного тока, обеспечивая питание шины распределения даже при выходе из строя одной линии питания.

• Логика переключения: Контакт реле мониторинга срабатывает примерно за 60 мс, обеспечивая быструю сигнализацию о неисправностях распределения питания.

Технические характеристики

Технические вопросы и ответы

Загорится ли индикатор "ERR", если токовая цепь не подключена?

Нет. Если токовая цепь не подключена к нагрузке, соответствующий зеленый индикатор не светится, но контакт выходного реле остается замкнутым. Модуль контролирует только «подключенные» цепи, где физически сработал предохранитель.

Какова максимальная коммутационная способность реле ошибки?

Встроенное реле выдерживает до 4 А при 30 В переменного или постоянного тока. Для индуктивных нагрузок максимальная коммутационная мощность составляет 120 Вт (без индуктивности) или 120 ВА (cos φ > 0,5).

Можно ли заменить стандартные предохранители 4 A-T на предохранители с другим номиналом?

Хотя 4 A-T является заводским стандартом, вы можете использовать предохранители меньшего номинала для специфической защиты линии. Однако не следует превышать номинал 4 А на цепь, чтобы избежать перегрева дорожек задней панели или внутренней схемы модуля.

Руководство по проектированию и установке

• Безопасность при замене предохранителей: Перед заменой сработавшего предохранителя всегда выясняйте причину перегрузки. Красный мигающий индикатор "ERR" и индикатор конкретной цепи помогут определить неисправный участок. Обязательно отключайте питание перед извлечением предохранителя.

• Параллельное подключение питания: Для максимальной доступности системы используйте выводы z2 и z4 для подключения резервных источников питания 24 В постоянного тока. Это гарантирует, что шесть цепей распределения останутся активными даже при отказе одного основного блока питания.

• Интеграция контакта реле: Подключите потенциалосвободный переключающий контакт (выводы 2 и 4) к цифровому входу вашего процессора безопасности HIMA. Это позволит создавать системные аварийные сигналы в программном обеспечении SILworX или ELOP II при возникновении неисправностей распределения питания.

• Эксплуатационные условия: Модуль рассчитан на работу при температуре от -25 до +70 °C, что делает его подходящим для неотапливаемых уличных шкафов. Однако при использовании нескольких модулей F 7105A с полной нагрузкой 4 А обеспечьте достаточную вентиляцию шкафа, так как суммарное тепло от предохранителей может повысить внутреннюю температуру.
