Шлюз PROFIBUS IOTA Honeywell 8C-TPOXA1 51307153-175 Experion Series 8, с защитным покрытием

Описание

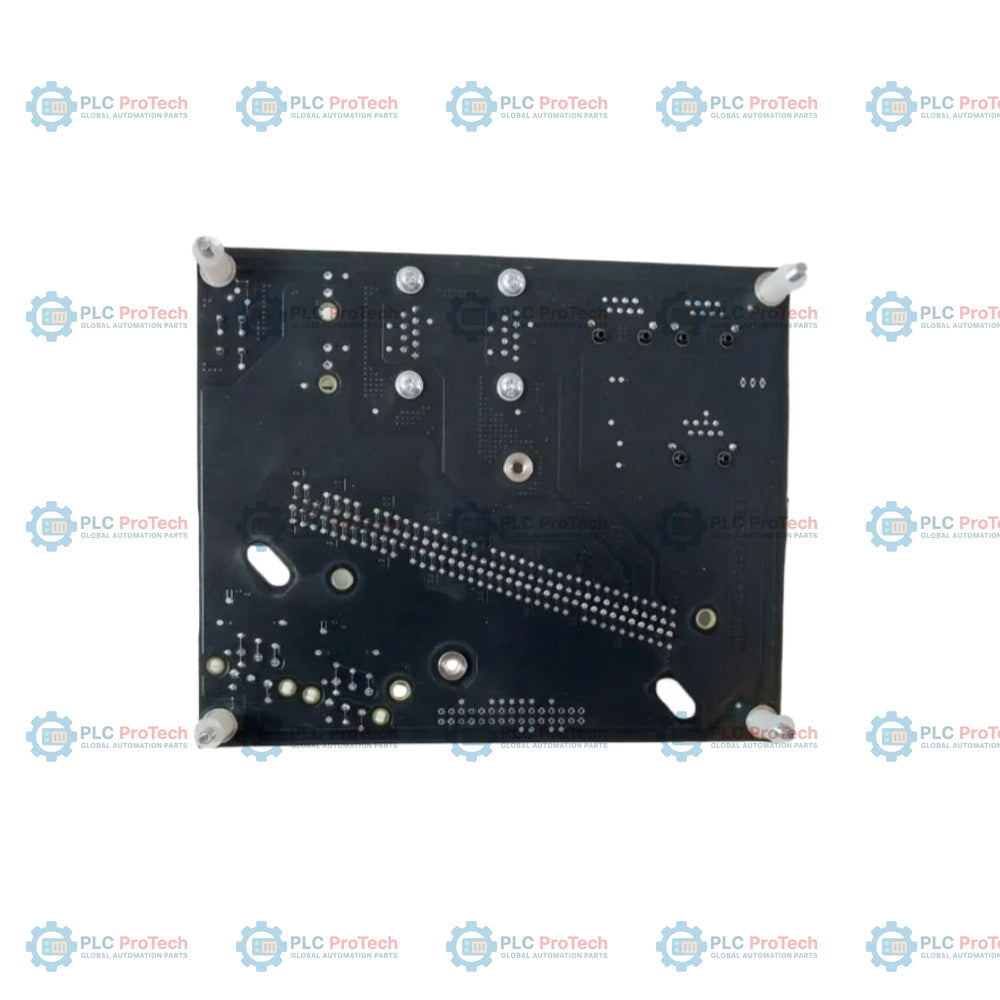

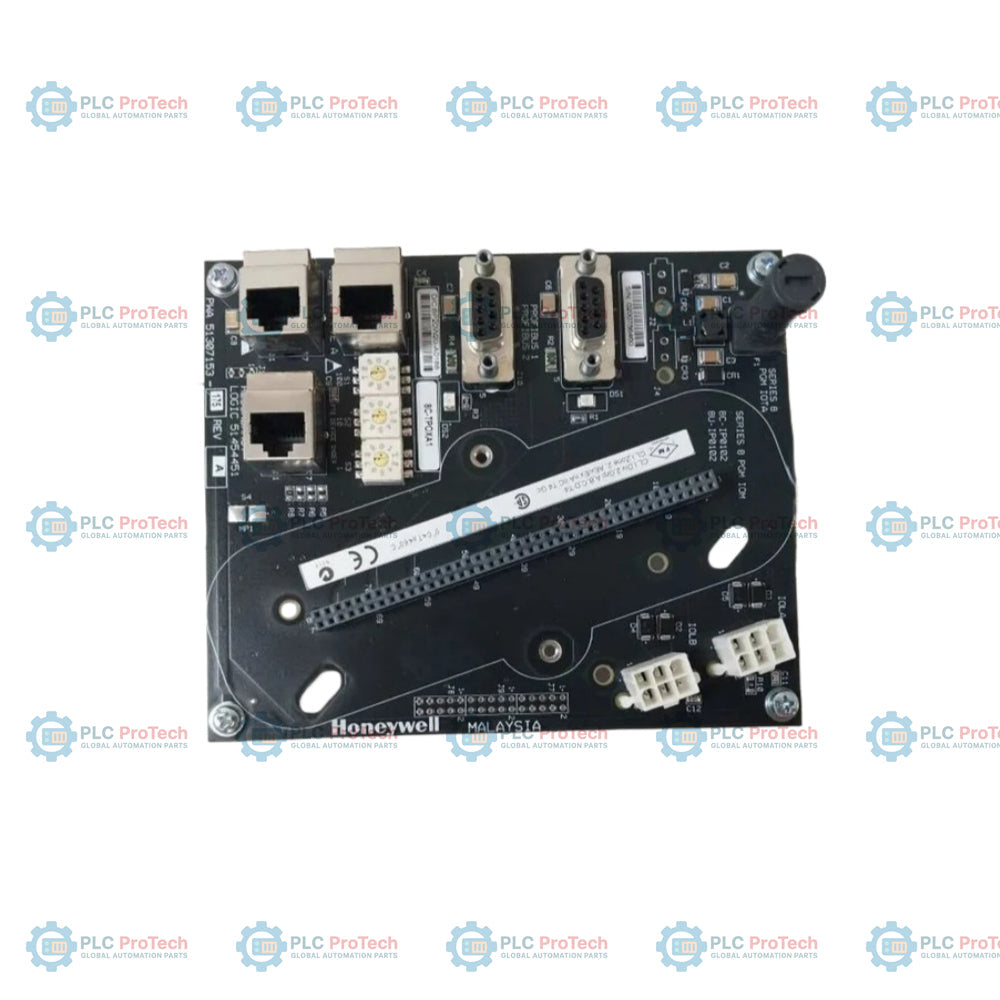

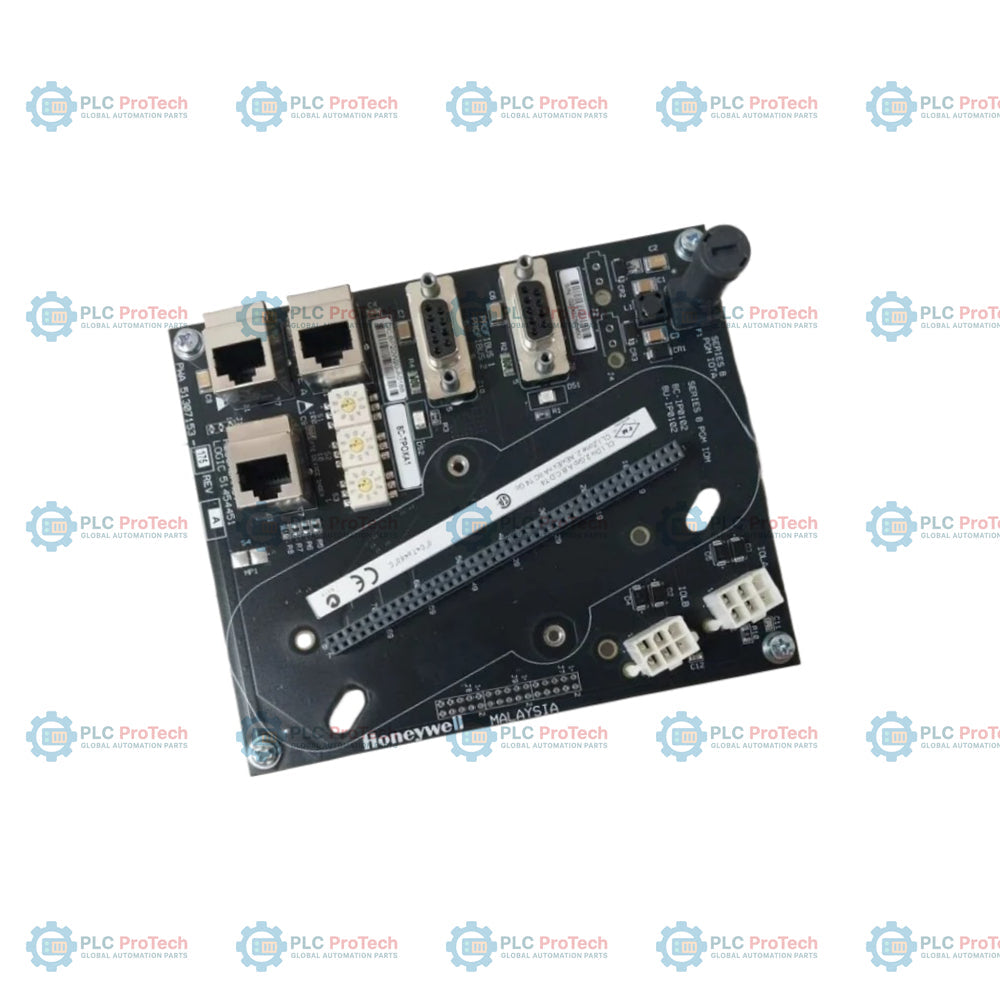

Honeywell 8C-TPOXA1 (номер детали 51307153-175) представляет собой сборку оконечной заделки ввода-вывода (IOTA) с конформным покрытием, специально разработанную для распределённой системы управления (DCS) Honeywell Experion LX Series 8. Она служит физическим монтажным и коммутационным интерфейсом для шлюзового модуля PROFIBUS Honeywell 8C-IP0102 (PGM), обеспечивая линии связи полевой шины между полевыми приборами и системой контроллеров.

Эта IOTA служит важной точкой подключения внешних кабелей связи с полевыми устройствами, распределения питания и маршрутизации интерфейсов системного уровня. Благодаря заводскому конформному покрытию 8C-TPOXA1 рассчитана на работу в жёстких промышленных производственных средах, предотвращая загрязнение и коррозию на уровне платы.

Характеристики

• Специализированный интерфейс шлюза: Разработана специально для размещения шлюзового модуля PROFIBUS 8C-IP0102 в архитектуре Experion Series 8.
• Защита конформным покрытием: Конструкция с покрытой печатной платой обеспечивает повышенную устойчивость к промышленным загрязнителям, содержащимся в воздухе, и влаге.
• Интегрированное подключение: Оснащена двумя портами Ethernet RJ-45 для каналов FTE-A и FTE-B, а также клеммами сетевого интерфейса PBLink.
• Возможность адресации: Включает три поворотных переключателя индекса устройства FTE, непосредственно установленных на сборке для идентификации узла аппаратными средствами.
• Гальваническая развязка системной шины: Оснащена заземлённым монтажным интерфейсом, подключаемым к шине COM системы для обеспечения надёжного заземления.

Применения

• Интеграция полевой шины управления технологическим процессом: Поддерживает модули шлюза PROFIBUS, соединяющие интеллектуальные приборы с контроллерами DCS Experion Series 8.
• Коррозионно-активные производственные среды: Идеально подходит для установки на химических, нефтегазовых и производственных предприятиях, где требуется использование оборудования управления с защитным конформным покрытием.
• Подсистемы промышленной сети: Подключение полевых устройств к отказоустойчивым топологиям сети управления.

Технические характеристики

Соединения / интерфейсы

Рекомендации по установке

1. Перед монтажом убедитесь, что источник питания системы изолирован или система выведена из процесса.
2. Проверьте номер детали оборудования IOTA и убедитесь, что защитное покрытие соответствует требованиям установки.
3. Установите IOTA на монтажную DIN-рейку шкафа с помощью предусмотренных винтов, шайб и распорок.
4. Затяните заземляющий винт с правой стороны IOTA, чтобы обеспечить соединение с шиной COM шкафа.
5. Убедитесь, что четыре основных крепёжных винта затянуты равномерно и не вызывают деформации платы.
6. Подключите жёлтый кабель Cat5 к разъёму FTE-A, а зелёный кабель Cat5 - к разъёму FTE-B.
7. Подключите кабели полевой шины PBLink к предназначенным для них точкам подключения.

Рекомендации по настройке и замене

• Проверка адреса: Перед включением питания установите три поворотных переключателя индекса устройства FTE в соответствии с точным адресом узла исходного устройства.
• Установка модуля: При установке шлюзового модуля 8C-IP0102 на IOTA убедитесь, что краевые разъёмы платы правильно совмещены, прежде чем затягивать крепёжные винты.
• Нагрузка системы: После замены оборудования выполните в Control Builder операцию «Load with Contents», чтобы обновить рабочие параметры.

Соответствие требованиям и сертификация

• Директива по низковольтному оборудованию (LVD): EN 61010-1:2010
• Директива по электромагнитной совместимости: EN 61326-1:2006, IEC 61326-1:2005
